Динамик 0,5 ГДШ-15: характеристики, размеры и аналоги

Громкоговоритель динамический широкополосный (ГДШ) модели 0,5 ГДШ-15 — это классический советский компонент, предназначенный для воспроизведения звука в малогабаритной радиоэлектронной аппаратуре. Этот широкополосный динамик отличается универсальностью и может использоваться в различных аудиосистемах, от простых радиоприемников до самодельных акустических колонок. Диаметр диффузора составляет 15 см (6 дюймов), что обеспечивает достаточно широкий частотный диапазон. Динамик 0,5 ГДШ-15 способен работать при номинальной мощности 0,5 Вт, что делает его идеальным выбором для ламповых усилителей и портативных устройств. Для улучшения акустических свойств и расширения частотного диапазона рекомендуется ознакомиться с Динамик 15 ГДШ-3-8, который также обладает схожими габаритами.

Применение динамика 0,5 ГДШ-15

Широкополосные динамики серии ГДШ, включая модель 0,5 ГДШ-15, находят широкое применение в бытовой технике: радиоприемниках, телевизорах, диктофонах и телефонных аппаратах. Благодаря конструкции с экранированной магнитной системой, этот динамик не создает электромагнитных помех, что критически важно для работы чувствительной электроники. Он эффективно работает как в закрытых акустических оформлениях (ЗЯ), так и в фазоинверторах или открытых конструкциях. Для создания более мощных аудиосистем можно рассмотреть Динамик 1 ГДШ-1-16 (0,5 ГД-30), который предлагает другие электрические параметры при схожем назначении.

Аналоги динамика 0,5 ГДШ-15

При необходимости замены вышедшего из строя динамика, следует учитывать не только механические размеры, но и электрические параметры. Прямых полных аналогов может не существовать, но функциональную замену могут составить другие широкополосные головки. Среди похожих моделей по диаметру и назначению можно выделить 3 ГДШ-8, 5 ГДШ-9 и 1,5 ГДШ-4. Однако для корпусов диаметром 150 мм более близким по характеристикам является Динамик 150 ГДШ-35-8 «Ноэма», хотя его мощность и резонансная частота будут отличаться. При выборе аналога важно проверять сопротивление катушки и ход диффузора.

Характер звучания динамика 0,5 ГДШ-15

Звучание динамика 0,5 ГДШ-15 характеризуется как «ламповое» и теплое. Динамик хорошо передает средние и высокие частоты, что обеспечивает чистоту вокала и инструментов. Низкие частоты присутствуют, но из-за малой мощности и жесткого подвеса они неглубокие. Неравномерность АЧХ в рабочем диапазоне (450–5000 Гц) составляет около 16 дБ, что требует коррекции эквалайзером или правильным выбором акустического оформления для сглаживания пиков и провалов.

Характеристики широкополосного динамика 0,5 ГДШ-15

Ниже приведены подробные технические параметры, необходимые для расчета акустического оформления и подбора усилителя.

Назначение: для акустических систем малогабаритной радиоэлектронной аппаратуры бытового и народнохозяйственного назначения: радиоприемники, телевизоры, радиопереговорные устройства, диктофоны, телефоны и т.д.

Характеристики 0,5ГДШ-15:

Эффективный рабочий диапазон частот: 450 – 5000 Гц
Неравномерность АЧХ в диапазоне 450-5000 Гц: 16 дБ
Номинальное среднее звуковое давление: 0,08 Па
Максимальная шумовая мощность: 0,5 Вт
Номинальное электрическое сопротивление: 4 Ом, 8 Ом, 25 Ом и 50 Ом
Частота основного резонанса: 480 Гц (±80 Гц)
Полная добротность: 3,5 (±1)
Габаритные размеры: Ø50х10 мм
Масса: 20 г

Описание 0,5ГДШ-15

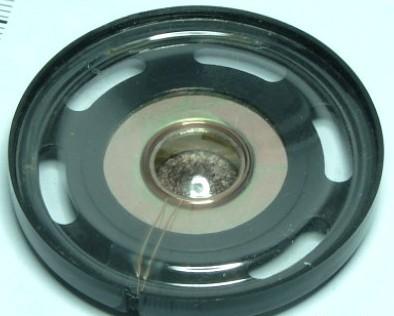

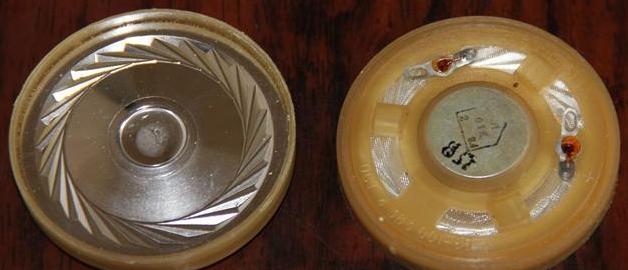

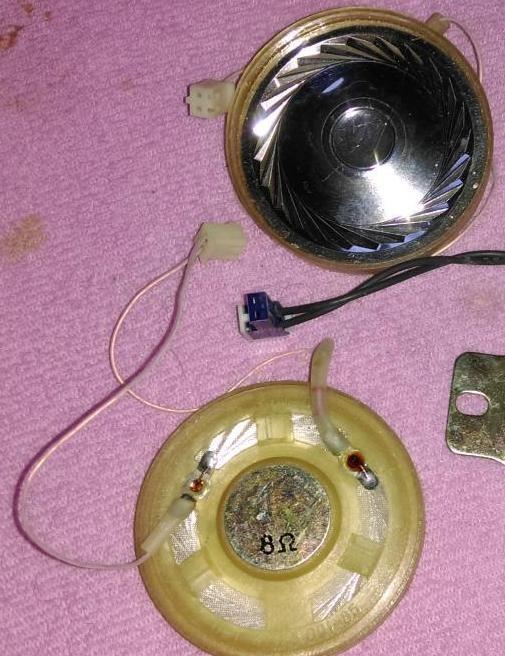

Головка громкоговорителя динамическая, широкополосная, круглая с экранированной магнитной системой. Каркас изготовлен из пластмассы. Диффузор с пылезащитным колпачком алюминиевые. Наработка на отказ – не менее 25000 часов.
