Динамик 1А-15 Ломо: характеристики и описание ВЧ головки

Высокочастотная динамическая головка 1А-15 выпускалась Самаркандским заводом «КинАп» и в дальнейшем была модернизирована в известную модель . Данная версия является более ранней модификацией, предшествующей 1А-17.

Технические параметры динамика 1А-15

Основные технические характеристики:

Номинальная мощность: 8 Вт

Максимальная мощность: 12 Вт
Габаритные размеры: Ø141х95 мм

Конструктивные особенности и описание

Модель 1А-15 стала основой для последующей модернизации в головку 5ГДВ-8. По некоторым данным, эти модели могут быть идентичны и отличаться лишь перемаркировкой, однако в дальнейшем изменилась магнитная система: материал магнита был заменен на ЮДНК24, что привело к уменьшению его размеров.

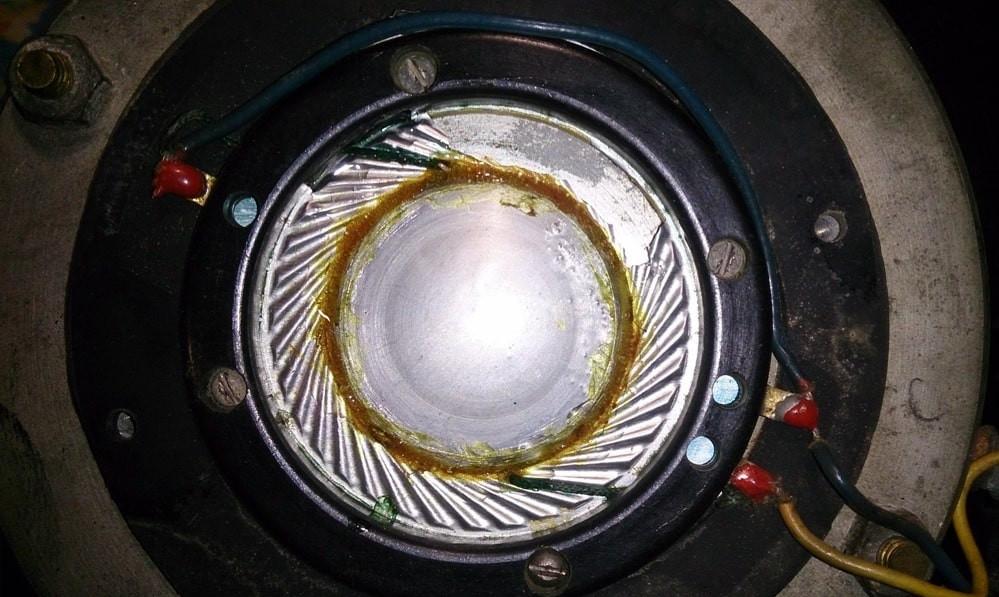

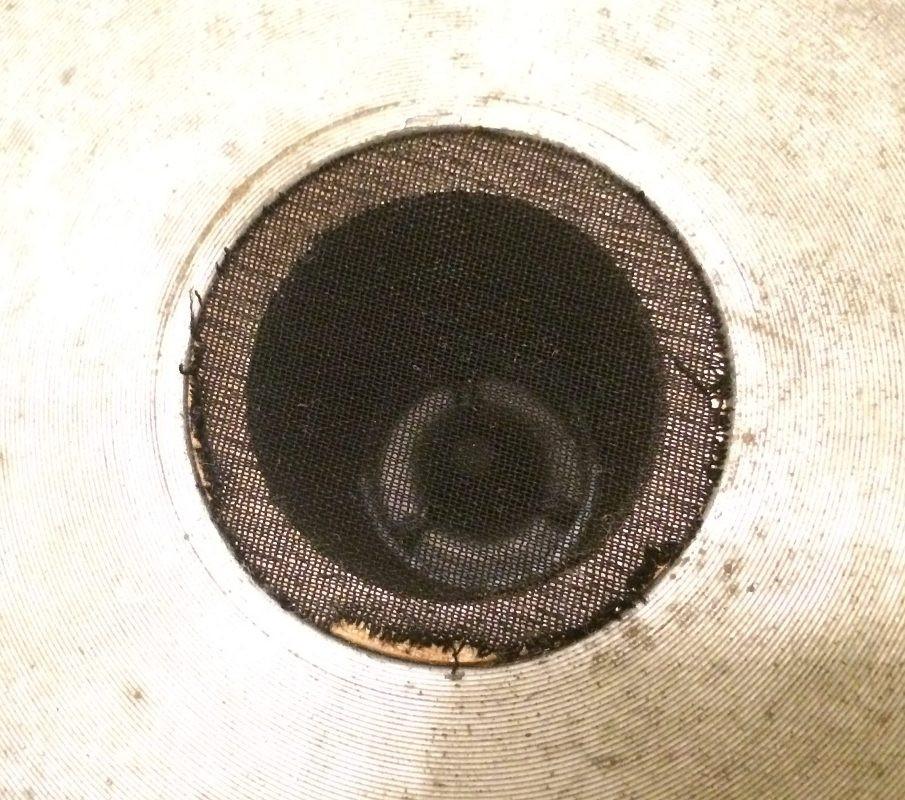

Отличительной чертой головки 1А-15 является увеличенный магнит по сравнению с версией 5ГДВ-8, а также использование металлической мембраны серебристого цвета без синего покрытия, характерного для 5ГДВ-8. По субъективным оценкам, мембрана 1А-15 изготовлена из более мягкого, но толстого материала. Звуковой канал внутри керна и фазовыравнивающее тело аналогичны головке 5ГДВ-8 и имеют вид конуса.

Схема головки 1А-15:

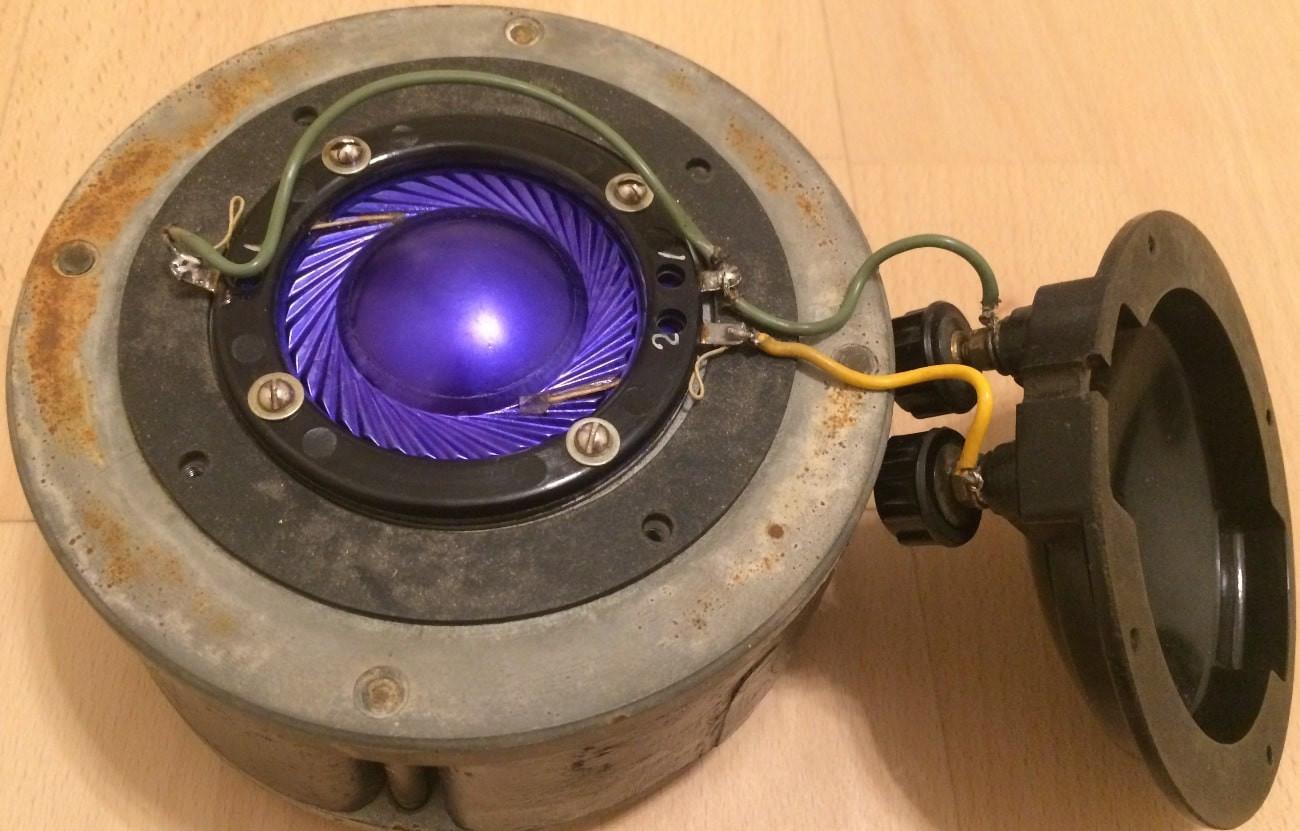

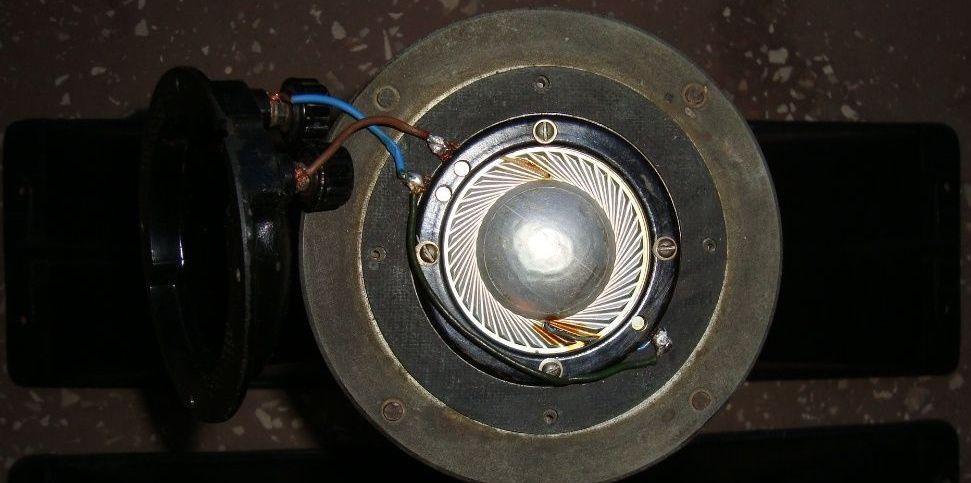

Со снятой задней крышкой:

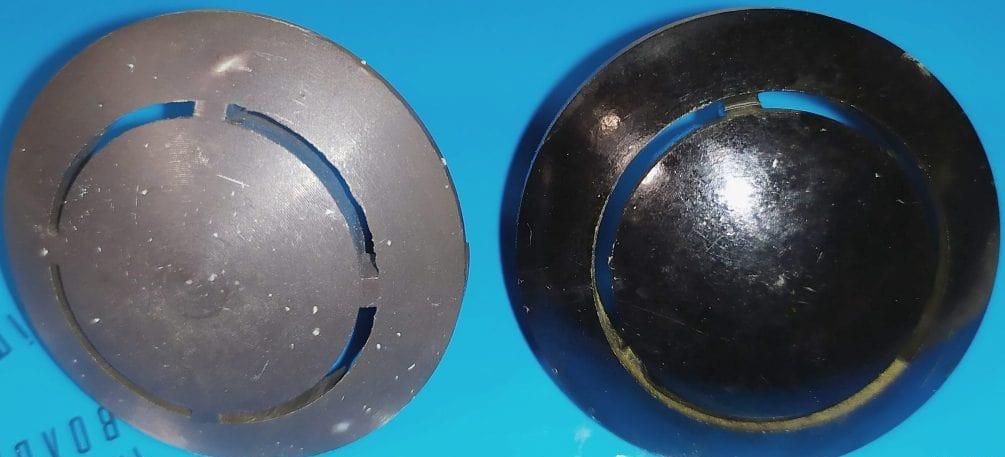

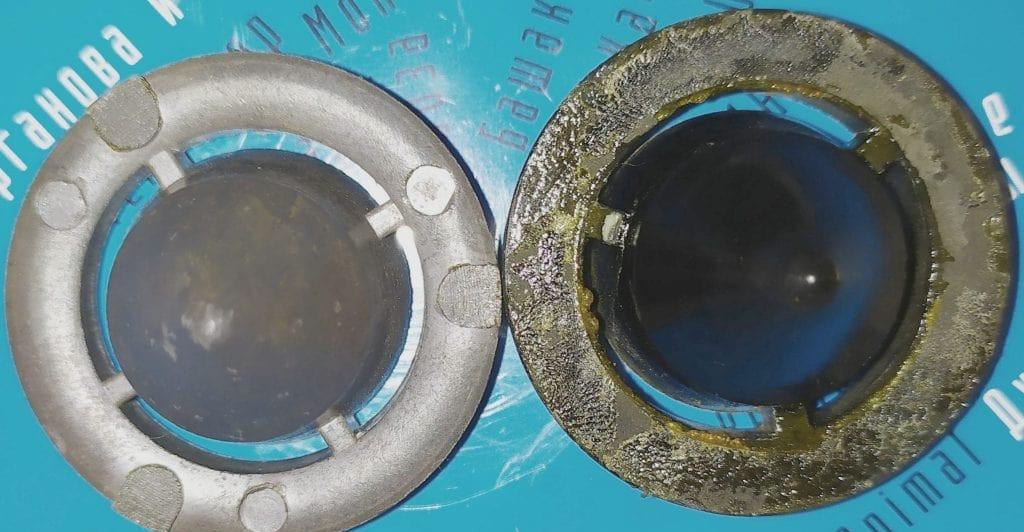

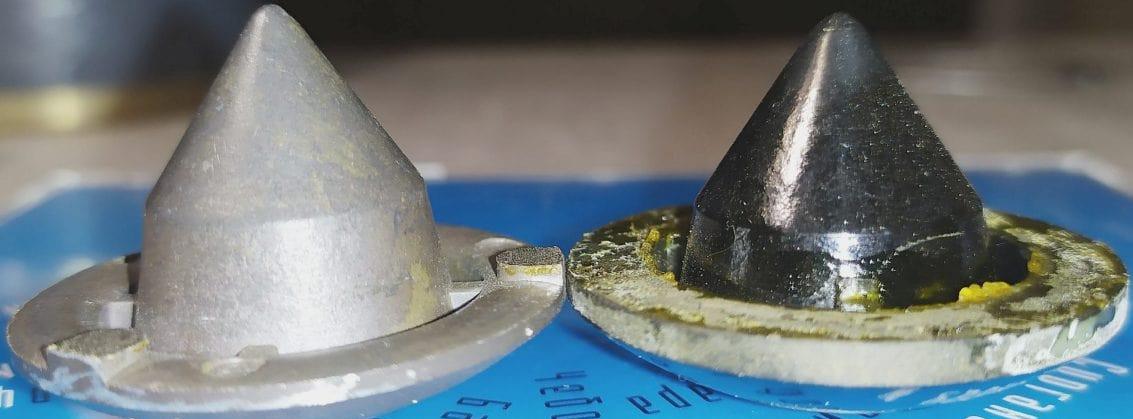

Фазовыравнивающее тело. На фото представлены фазовыравнивающие тела головок: слева от головки , справа от . Фазовое тело головки 1А-15 конструктивно ближе к модели 1А-20. Материал изготовления — карболит (в то время как в 1А-22 используется силумин). Основное отличие фазовыравнивающих тел 1А-15 и 1А-20 заключается в расположении концентрических щелей: у 1А-15 они смещены ближе к центру фазового тела, а у 1А-20 — ближе к краю.
