Громкоговоритель 10ГД-20 «Кинап»: характеристики, размеры и аналог

Изготовитель: (разработка ).

Советский широкополосный динамик 10ГД-20 «Кинап» — это классическая модель, разработанная для использования в звуковых колонках и радиальных громкоговорителях, таких как модели 50КЗ-1, 50КЗ-2 и 25ГДН-1. Эта модель, наряду с другими , стала стандартом для акустических систем того времени благодаря надежной конструкции и доступности. Сегодня он востребован среди аудиофилов для реконструкции vintage-аудиотехники и создания акустики с характерным «теплым» звуком.

Технические характеристики 10ГД-20 «Кинап»

Для правильного подбора акустического оформления и расчета кроссоверов важно учитывать следующие параметры динамика:

• Диапазон частот: 70 – 8000 Гц
• Неравномерность частотной характеристики: 15 дБ

• Номинальная мощность: 10 ВА
• Сопротивление (Re): 10,88 Ом
• Расстояние между крепежными отверстиями по диагонали: 285 мм

• Внешние размеры: Ø275х120 мм

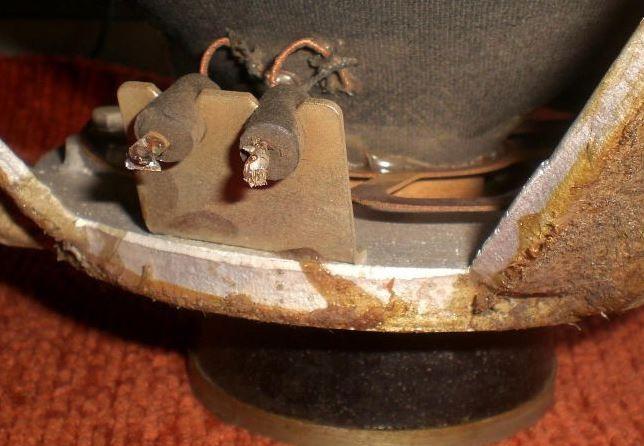

Конструкция и описание динамика 10ГД-20 «Кинап»

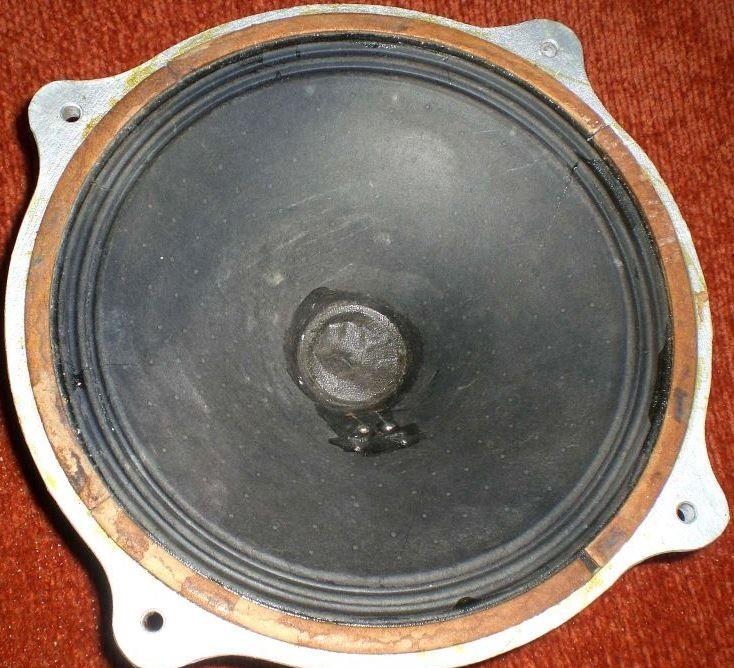

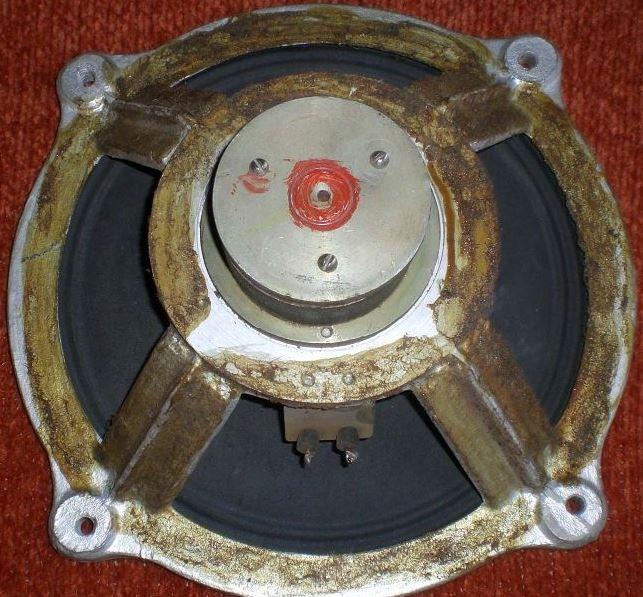

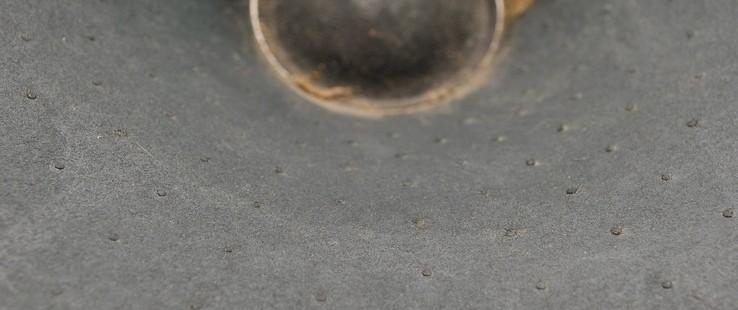

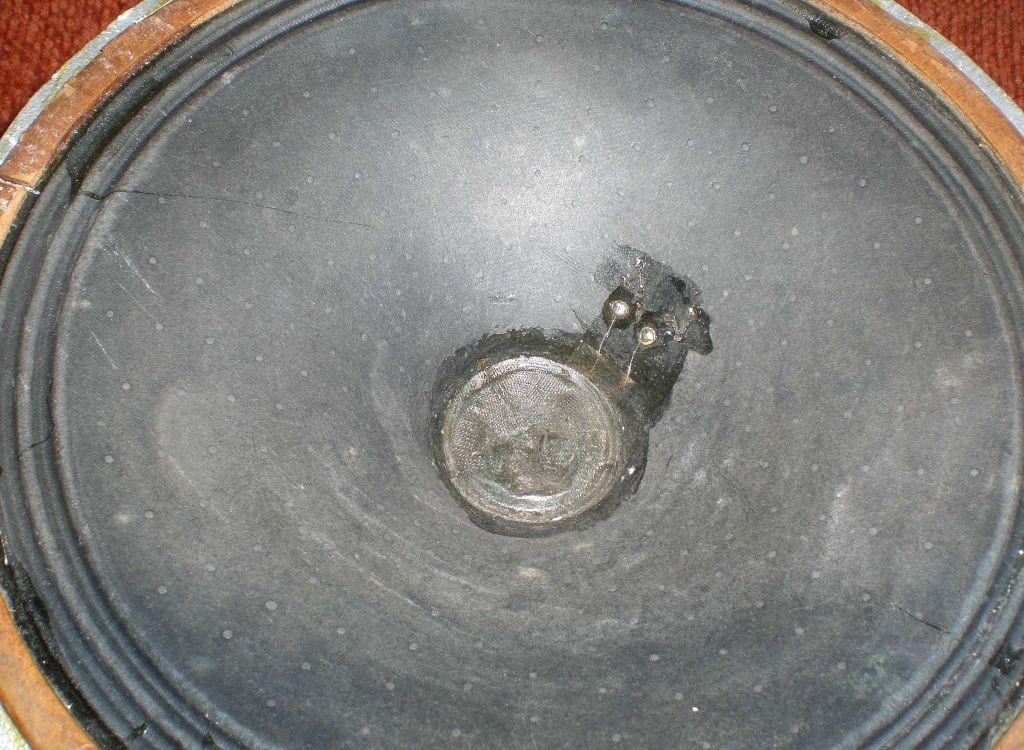

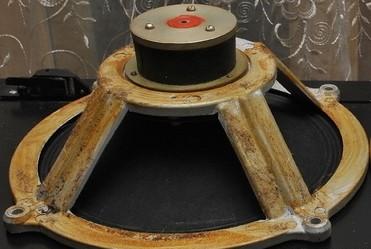

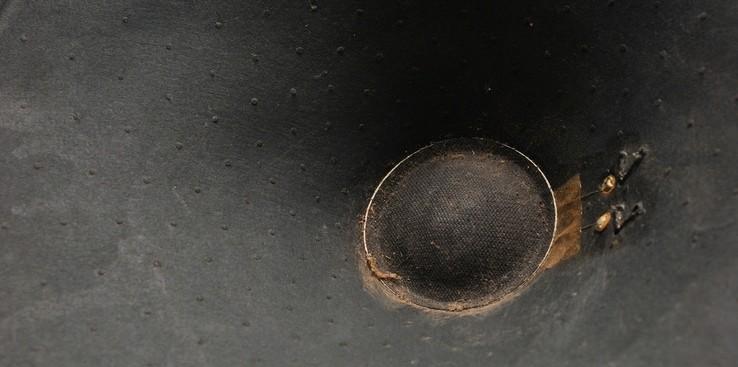

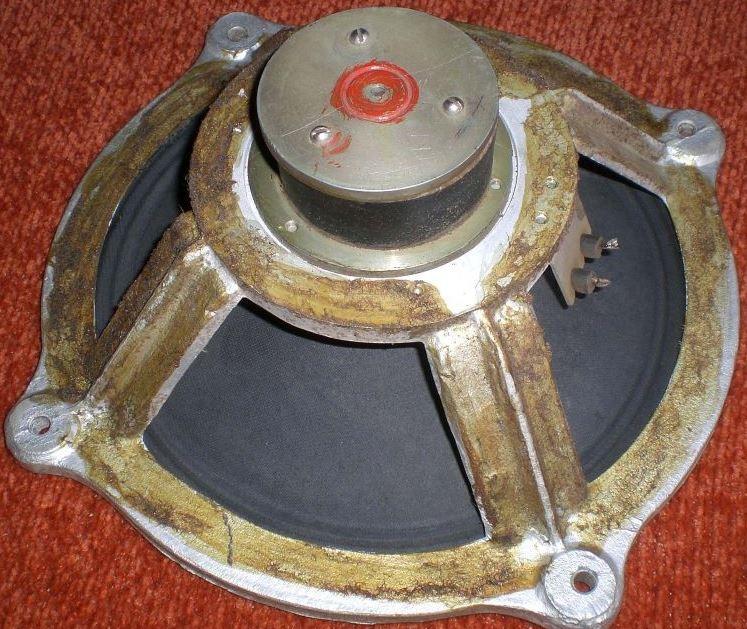

10ГД-20 представляет собой широкополосную динамическую головку круглой формы. Конструкция отличается простотой и надежностью. С задней стороны диффузора наклеена , что улучшает сглаживание АЧХ в верхних частотах. Диффузор выполнен из бумаги конусообразной формы, подвес и пылезащитный колпачок также изготовлены из бумажной массы, что придает звуку специфическую «аналоговую» окраску. Рама сделана из легкого алюминиевого сплава, а магнитная система — кобальтовая.

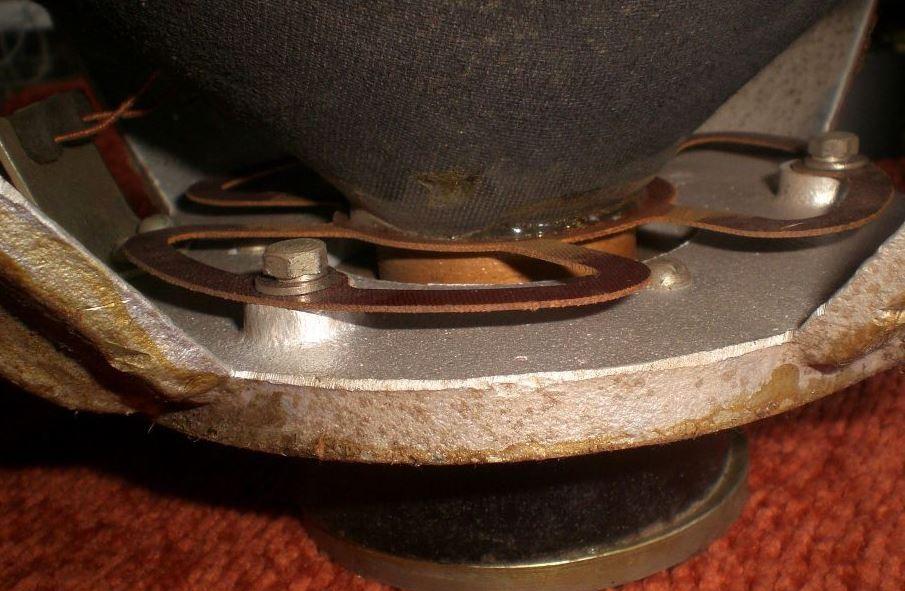

Визуально и конструктивно динамик напоминает более крупный аналог , однако имеет свои особенности в настройке. Центрирующая шайба трехлепестковая, изготовлена из текстолита толщиной 1 мм. Динамик часто используется в колонках типа Technics SB-100 или в качестве замены для 25 ГДШ-102 при модернизации старых акустических систем.

Практическое применение и аналоги

Несмотря на возраст модели, 10ГД-20 «Кинап» остается актуальным выбором для энтузиастов. Его можно использовать как в качестве основного широкополосника, так и в составе многополосных систем. В некоторых случаях его заменяют на современные аналоги, такие как GURU Q10, однако оригинальный советский динамик сохраняет свою популярность благодаря доступности и уникальным звуковым характеристикам.
