10 ГДВ-9-8

Высокочастотный динамик 10 ГДВ-9-8 — это классический советский твиттер, разработанный для точного воспроизведения верхнего регистра в акустических системах. В основе его работы лежит принцип электромагнитной индукции, обеспечивающий высокую чувствительность и линейность АЧХ. Конструкция с купольным диффузором из пропитанной ткани и алюминиевой катушкой на каркасе минимизирует искажения и позволяет динамике уверенно работать в составе сложных многополосных систем. Для тех, кто ищет альтернативы, стоит обратить внимание на динамик 0,1 ГД-9, который часто используется в качестве сверхвысокочастотного излучателя.

Особенностью данной модели является способность передавать детали в высоких частотах без «запирания» звука, что делает его востребованным как в ретро-аудио, так и в современных Hi-Fi проектах. Динамик спроектирован для установки в закрытые акустические оформления (рефлекс или фазоинвертор), где он демонстрирует максимальную четкость. В качестве замены или дополнения к нему часто рассматривают динамик 10 ГДШ-10, хотя последний относится к среднечастотному диапазону и решает иные задачи.

Конструкция и материалы динамика 10 ГДВ-9-8

Динамик 10 ГДВ-9-8 выпускался Брянским электромеханическим заводом (БЭМЗ), что подтверждается соответствующей маркировкой на магнитной системе. В Таллинне (ТПО «РЭТ») производился близкий аналог — 10ГДВ-1-8 (3.843.012), который имеет схожие акустические параметры. Купольный излучатель диаметром 20 мм выполнен из тканевого материала с специальной пропиткой, что обеспечивает необходимую жесткость при малой массе. Звуковая катушка намотана медным проводом и размещена на легком алюминиевом каркасе. Магнитная система построена на основе кольцевого ферритового магнита, что гарантирует стабильное поле в рабочем диапазоне.

Технические параметры и характеристики

Для корректного расчета акустического оформления и подбора кроссовера необходимо опираться на точные данные. В таблице ниже приведены основные параметры динамика 10 ГДВ-9-8, взятые из официальных спецификаций.

Важно отметить, что мощность 10 Вт является номинальной, а предельно допустимой. Для защиты динамика от перегрузки при работе с мощными усилителями рекомендуется использовать кроссоверы с крутым спадом выше 15-20 кГц.

Применение и звучание

Динамик 10 ГДВ-9-8 широко применялся в качестве ВЧ-звена в легендарной акустической системе . Его звучание характеризуется как чистое, прозрачное и детализированное. Благодаря купольной форме диффузора, динамик обеспечивает широкую диаграмму рассеивания, что позволяет слушателю находиться не строго по оси излучателя, а в зоне комфорта. Это делает его отличным выбором для домашних кинотеатров и студийного мониторинга, где важна естественность передачи высоких частот. При замене на современные аналоги стоит учитывать, что советские динамики часто имеют более «аналоговое», теплое звучание по сравнению с некоторыми дешевыми китайскими твиттерами.

Аналоги и взаимозаменяемость

При ремонте или модернизации акустики может возникнуть вопрос замены вышедшего из строя динамика. Прямых полных аналогов в современной массовом производстве нет, но существуют модели со схожими габаритами и характеристиками:

• Pioneer TS-B350PRO — современный аналог с купольным излучателем, требует проверки импеданса и чувствительности.
• JBL GTO19T — твиттер с тканевым куполом, часто используется в автомобильном аудио, но подходит и для домашней акустики.
• Alpine SPR-10TW — надежный вариант с мягкой купольной мембраной, обеспечивающий сглаженную АЧХ.

При подборе замены необходимо учитывать не только электрические параметры (сопротивление 8 Ом, мощность), но и механические размеры крепления. Если вам нужен более дешевый вариант для экспериментов, можно рассмотреть 20 ГДС-8-8, однако он предназначен для более низкого диапазона и потребует серьезной доработки кроссовера.

Фотографии и внешний вид

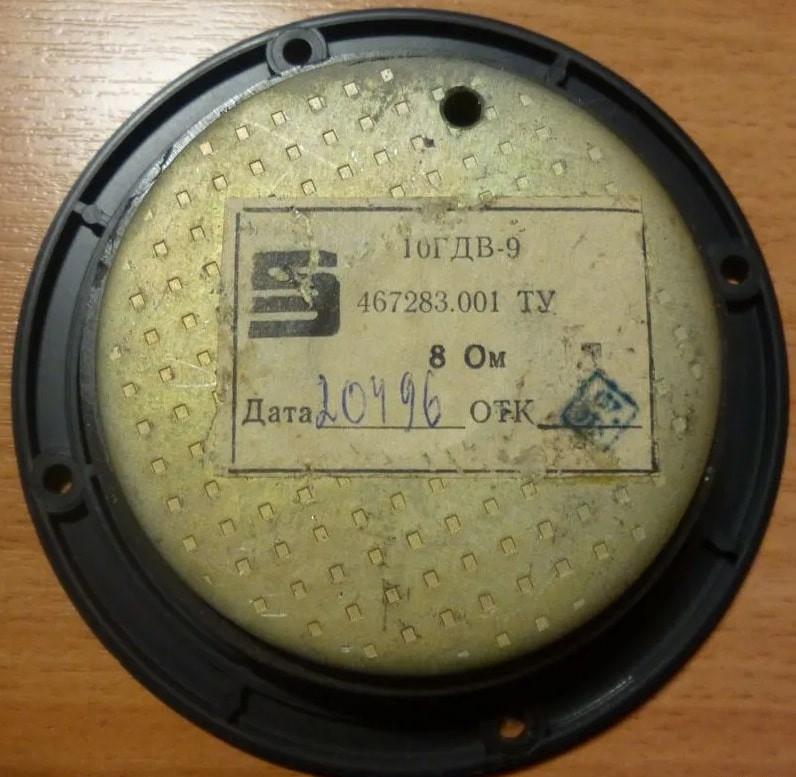

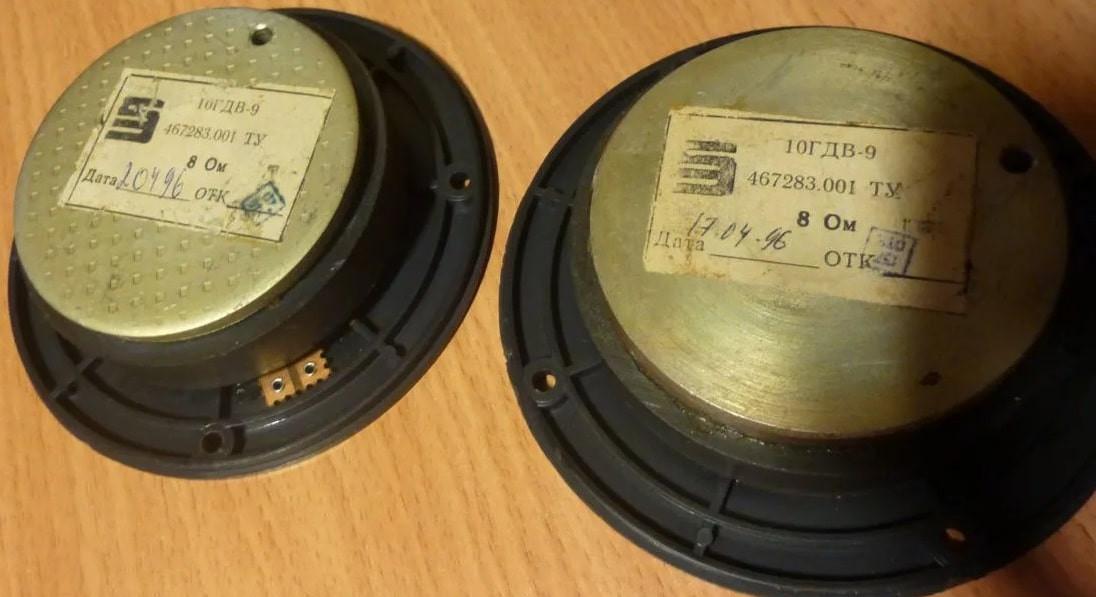

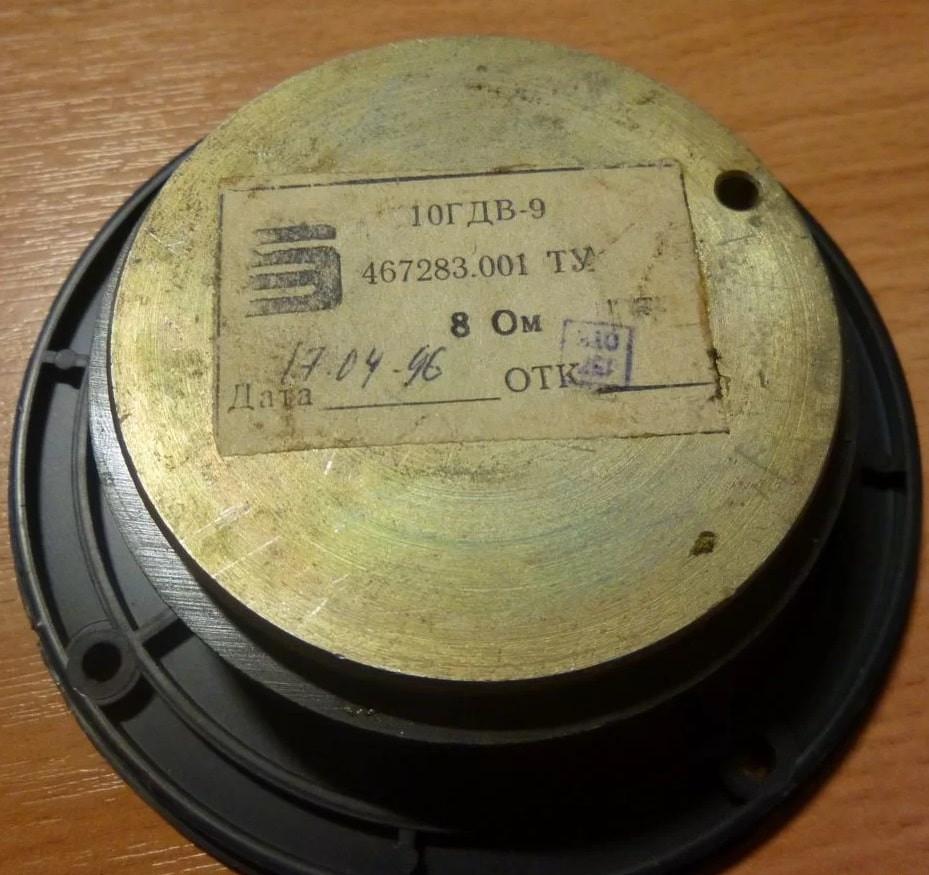

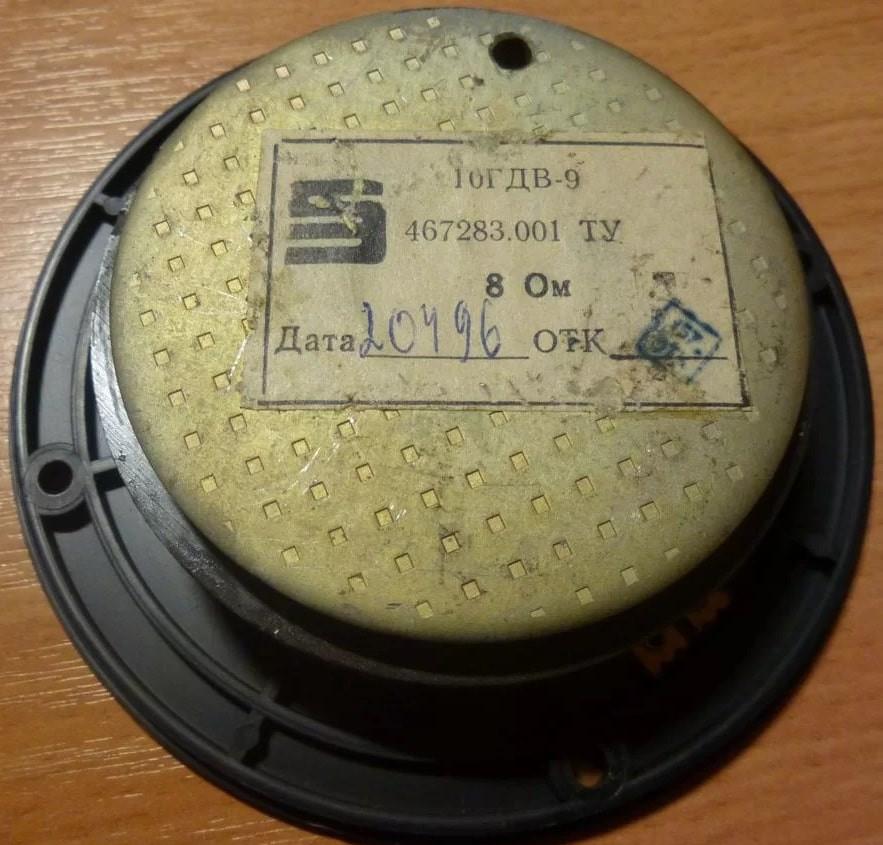

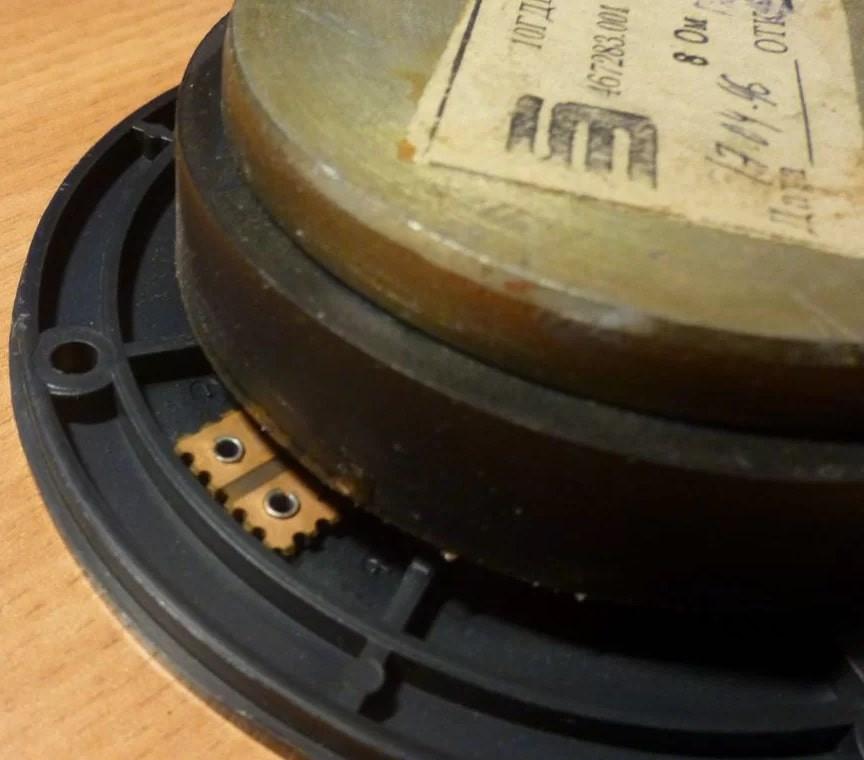

Ниже представлены фотографии динамика 10 ГДВ-9-8, демонстрирующие его конструкцию, маркировку и клеммные соединения.
