10 канальный эквалайзер на LA3600

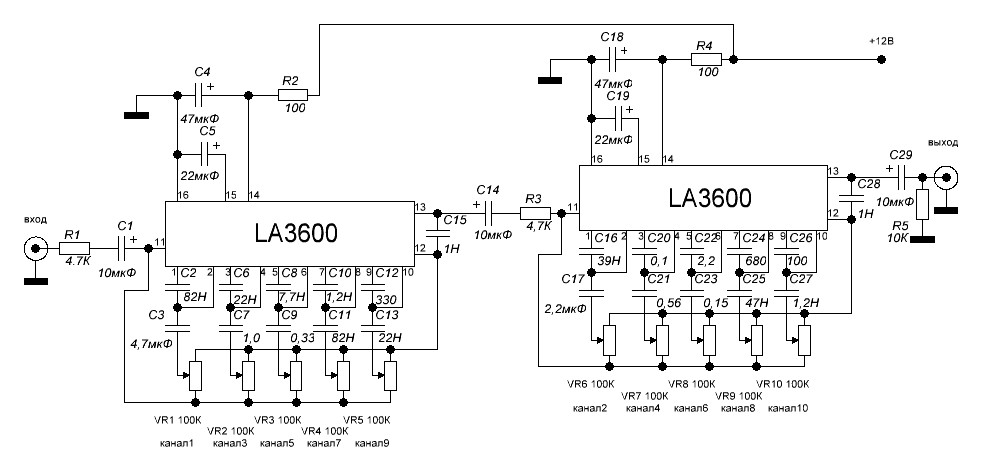

Микросхема LA3600 рассчитана на 5 каналов графического эквалайзера, на рисунке показана схема с двумя LA3600 для 10 канального эквалайзера. Первая микросхема будет работать на нечетных каналах, вторая на четных. При правильной сборке десяти канального эквалайзера он начинает работать сразу и в настройках не нуждается.
Перечень элементов
| C1 = 10мкФ C2 = 82нФ C3 = 4,7мкФ C4 = 47мкФ C5 = 22мкФ C6 = 22нФ C7 = 1,0мкФ C8 = 7,7нФ C9 = 0,33мкФ C10 = 1,2нФ C11 = 82нФ C12 = 330пФ C13 = 22нФ C14 = 10мкФ | C15 = 1000пФ C16 = 39нФ C17 = 2,2мкФ C18 = 47мкФ C19 = 22мкФ C20 = 0,1мкФ C21 = 0,56мкФ C22 = 2,2мкФ C23 = 0,15мкФ C24 = 680пФ C25 = 47нФ C26 = 100пФ C27 = 1,2нФ C28 = 1000пФ C29 = 10мкФ | R1 = 4.7К R2 = 100 R3 = 4,7К R4 = 100 R5 = 10К |
Источник материала и рисунок печатной платы — http://www.eleccircuit.com/10-channels-graphic-equaliser-by-la3600/
