Динамик 100 ГДШ-33-4 «Ноэма»

Широкополосный динамик 100 ГДШ-33-4 Ноэма: полный обзор

Широкополосный динамик 100 ГДШ-33-4 «Ноэма» — это надежное решение для аудиоинженеров и любителей качественного звука. Обладая диаметром 100 мм и номинальным сопротивлением 4 Ом, он обеспечивает высокую совместимость с большинством современных усилителей. Диффузор из специального материала и гибкая подвеска гарантируют точность воспроизведения и долговечность. Эта модель идеально подходит для домашних аудиосистем, портативных колонок и автозвука. Для создания мощного баса в таких системах часто рекомендуют использовать фазоинвертор, а для сравнения с другими решениями можно изучить динамик 100 ГДШ-33-8 «Ноэма».

Технические параметры и размеры 100 ГДШ-33-4

Динамик отличается компактными габаритами при высокой эффективности. Его конструкция включает литой алюминиевый диффузородержатель и массивный ферритовый магнит, что обеспечивает стабильность работы даже при высоких нагрузках. Ниже приведена таблица с основными характеристиками, которые важны при проектировании акустического оформления.

Параметр	Значение
Тип	Широкополосный громкоговоритель
Номинальный диаметр	100 мм (4 дюйма)
Номинальное сопротивление (Re)	4 Ом (электрическое 3,2 Ом)
Номинальная мощность	30 Вт
Шумовая мощность	100 Вт
Чувствительность	97 дБ/Вт/м
Частотный диапазон	50 – 15000 Гц
Габаритные размеры	Ø346 х 139 мм
Вес	5 кг
Ход диффузора	4 мм
Характер звучания	Четкий, сбалансированный, с умеренными басами

Чем заменить динамик Ноэма: лучшие аналоги

Если 100 ГДШ-33-4 «Ноэма» недоступен для покупки, можно рассмотреть модели с близкими параметрами от других производителей. К популярным аналогам относятся Visaton BG 20, Monacor SP-60/4 и Dayton Audio PA130-8. Они имеют схожие размеры и технические характеристики, что позволяет использовать их в тех же акустических оформлениях. Для тех, кто ищет альтернативы в линейке Ноэма, стоит обратить внимание на динамик 150 ГДШ-35-8 «Ноэма», который предлагает более глубокий бас за счет увеличенного диаметра.

Акустическое оформление и применение

Универсальность динамика 100 ГДШ-33-4 позволяет использовать его в различных типах корпусов:

Закрытый ящик (ЗЯ): Обеспечивает наиболее точную и четкую передачу звука с минимальными искажениями. Рекомендуемый объем для ЗЯ составляет 30–60 литров.
Фазоинвертор (ФИ): Позволяет усилить низкочастотный диапазон, делая звук более насыщенным. Рекомендуемый объем для ФИ — около 80 литров.

Благодаря высокой чувствительности (97 дБ), динамик легко раскачивается даже маломощными ламповыми или транзисторными усилителями, что делает его отличным выбором для Hi-Fi систем.

Конструкция и параметры ТС

В основе динамика лежит мощная магнитная система на кольцевом феррите размером 134х57х18 мм. Звуковая катушка диаметром 44,6 мм намотана в два слоя медным проводом, что обеспечивает высокую тепловую стойкость. Диффузор из композитной целлюлозы в сочетании с синусоидальным тканевым подвесом обеспечивает необходимый ход и линейность.

Параметры ТСП (Thiele-Small parameters):

Fs (резонансная частота): 44 Гц
Qts (общая добротность): 0,56
Qes (электрическая добротность): 0,6
Qms (механическая добротность): 8,8
Vas (эквивалентный объем): 109 л

Mms (масса подвижной системы): 46 г
Cms (подвижность подвеса): 0,3 мм/Н

Изготовитель: Россия, г. Новосибирск, noema.ru

Технические характеристики:

Диапазон частот: 50 – 15000 Гц

Чувствительность: 97 дБ/Вт/м

Сопротивление: 4 Ом

Шумовая мощность: 100 Вт

Долговременная мощность: 250 Вт

Кратковременная мощность: 1000 Вт

Габаритные размеры: Ø346х139 мм

Вес: 5 кг

Описание:

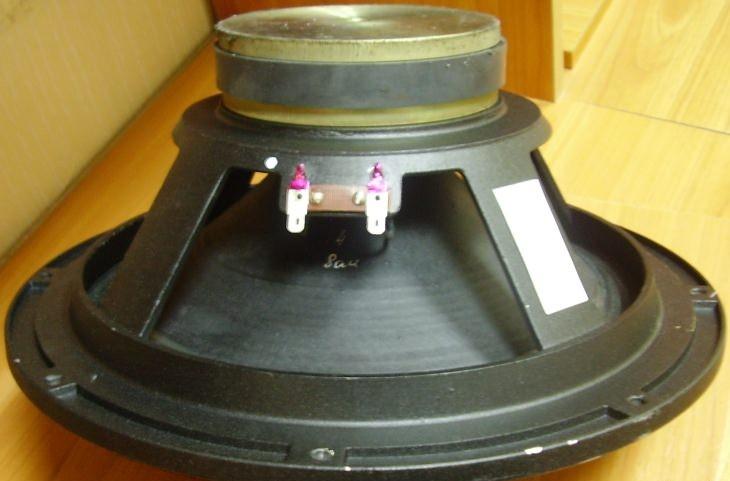

12″ 100 Вт широкополосный динамик – идеальный вариант для изготовления универсальных акустических систем профессионального и турового назначения. Одно из основных преимуществ широкополосного динамика в том, что он воспроизводит большую часть спектра звуковых частот, что устраняет спектральные и пространственные неоднородности по сравнению с многополосными системами. Не менее важно и то, что динамик не требует большого акустического оформления, это обеспечивает высокую мобильность и удобство при транспортировке акустических систем. Диффузор выполнен из литой цельной целлюлозы, в центре которого находится излучатель, который позволяет расширить диапазон воспроизводимых частот до 15000 Гц. Синусоидальный тканевый подвес со специальной пропиткой, мощная литая из алюминиевого сплава рама, массивный магнит, катушка выполнена из меди, что позволяет ей выдерживать большие температурные колебания.

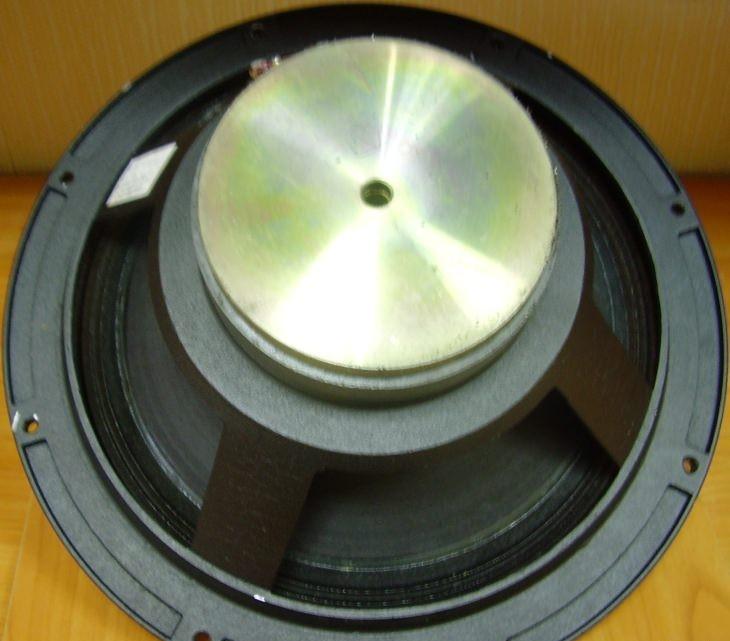

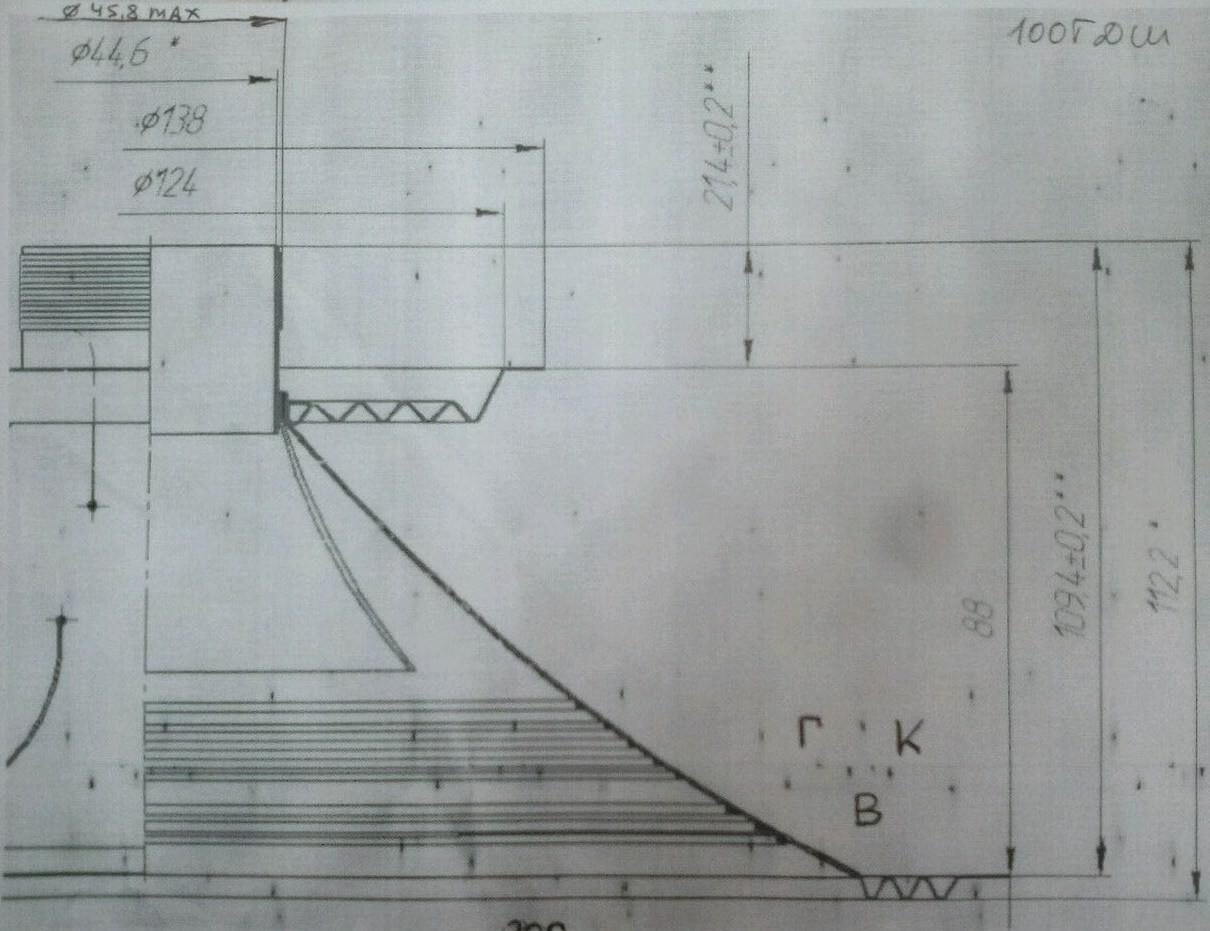

Диффузородержатель выполнен литого алюминия. Диффузор сделан из композитной целлюлозы. Подвес из ткани х/б с пропиткой, синусоидный 3-х волновой. Центрирующая шайба коробчатой формы из ткани. Магнитная система построена на кольцевом ферритовом магните размером 134х57х18 мм. Звуковая катушка диаметром 44,6 мм намотана в два слоя круглым медным проводом. Каркас ЗК из стеклотекстолита. Ширина намотки 13 мм. Высота верхнего фланца 8 мм. Индукция в зазоре 1,1 Тл. Рекомендуемый объем корпуса для закрытого ящика: 30 – 60 л, а для фазоинвертора – 80 л.

Параметры ТС:

Fs = 44 Гц

Re = 3,2 Ом
