Акустический динамик модели 15 ГД-11А «RRR» (Рига) — это легендарный среднечастотный громкоговоритель, разработанный на базе советских технологий. Он пользовался огромной популярностью среди аудиофилов и конструкторов акустики благодаря надежной конструкции и специфическому, «теплому» звучанию. Динамик предназначен для воспроизведения средних частот и широко применялся в радиоприемниках, музыкальных центрах и самодельных АС. В отличие от динамика 8 ГД-1, используемого в простых приемниках, эта модель обладает более широким диапазоном и высокой мощностью, что позволяет использовать её в сложных акустических оформлениях.
Среднечастотный динамик 15 ГД-11А демонстрирует отличные результаты в акустических системах типа «закрытый ящик» (ЗЯ) и «фазоинвертор». Благодаря высоким показателям добротности и чувствительности, он идеально подходит для создания компактных мониторов ближнего поля или как среднечастотное звено в трехполосных системах. Его часто выбирают для ретро-аудио проектов и винтажного ресейсинга. Для сравнения, если вам нужен более компактный вариант для малых колонок, стоит рассмотреть динамик 10 ГД-17, однако 15 ГД-11А обеспечит более плотный и насыщенный звук за счет большего хода диффузора.
При поиске замены или конструировании АС, среди аналогов 15 ГД-11А по размерам и характеристикам можно выделить следующие модели:
Эти динамики обладают схожими параметрами и могут использоваться в аналогичных акустических оформлениях, хотя их частотные характеристики могут отличаться.
Характер звучания 15 ГД-11А отличается высокой четкостью, натуральностью и отсутствием резких, «цифровых» искажений. Динамик обеспечивает мягкое и точное воспроизведение средних частот, что делает вокал и акустические инструменты (скрипка, фортепиано) максимально реалистичными. Высокая чувствительность (до 92 дБ) позволяет динамиком эффективно отдавать сигнал даже от маломощных ламповых усилителей. Низкий коэффициент гармоник (3-4%) в рабочем диапазоне гарантирует чистоту звука, что высоко ценится аудиофилами, ищущими «аналоговый» звук.
для применения в закрытых и фазоинверсных акустических системах как среднечастотное звено. Выпускался на . Так же изготавливались модели 15ГД-11А и .
Параметры 15ГД-11А:
Диапазон эффективно воспроизводимых частот: 200 – 5000 Гц
Неравномерность АЧХ в диапазоне 200–5000 Гц: 10 дБ
Чувствительность: 88,5 – 92 дБ
Коэффициент гармоник на частотах:
400 – 630 Гц: 4%
1000 Гц и выше: 3%
Номинальное сопротивление: 4 Ом, 8 Ом и 16 Ом
Рабочая мощность: 15 Вт
Предельная шумовая мощность: 20 Вт
Предельная долговременная мощность: 20 Вт
Предельная кратковременная мощность: 30 Вт
Частота основного резонанса: 100 Гц (±40 Гц)
Габаритный размер: Ø125х73,7 мм
Вес: 1,2 кг
Описание 15ГД-11А

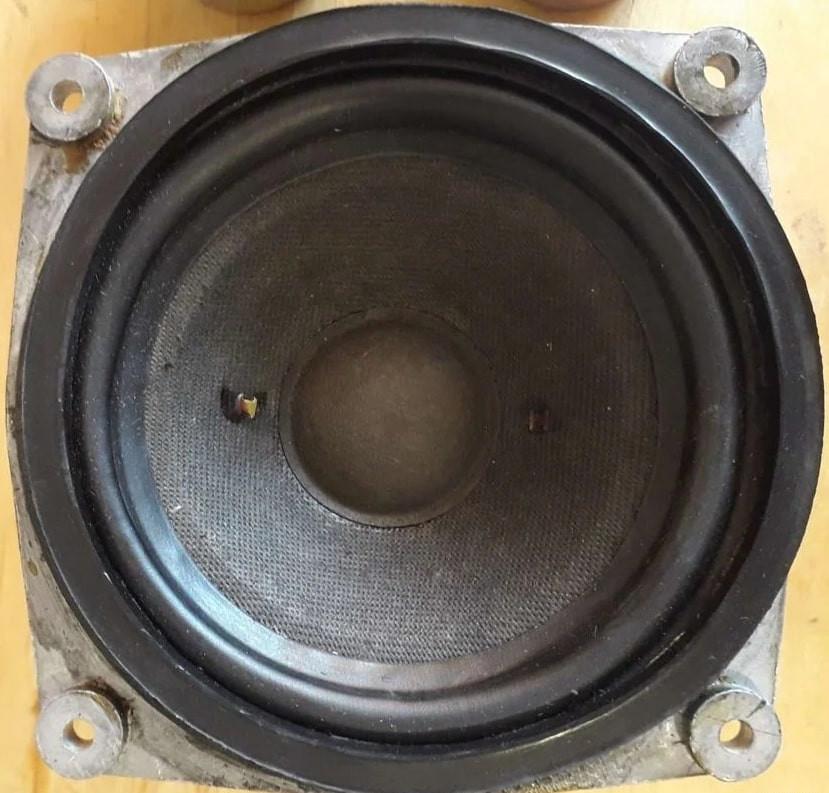

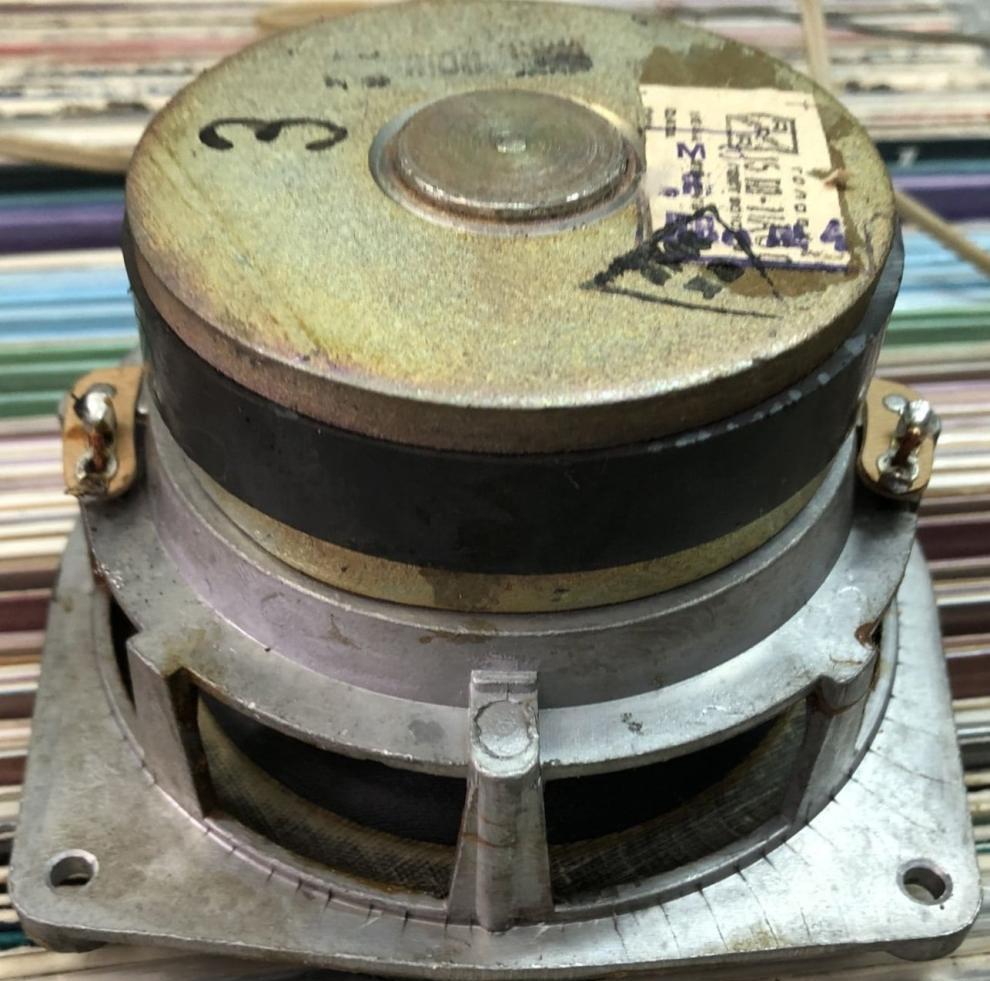

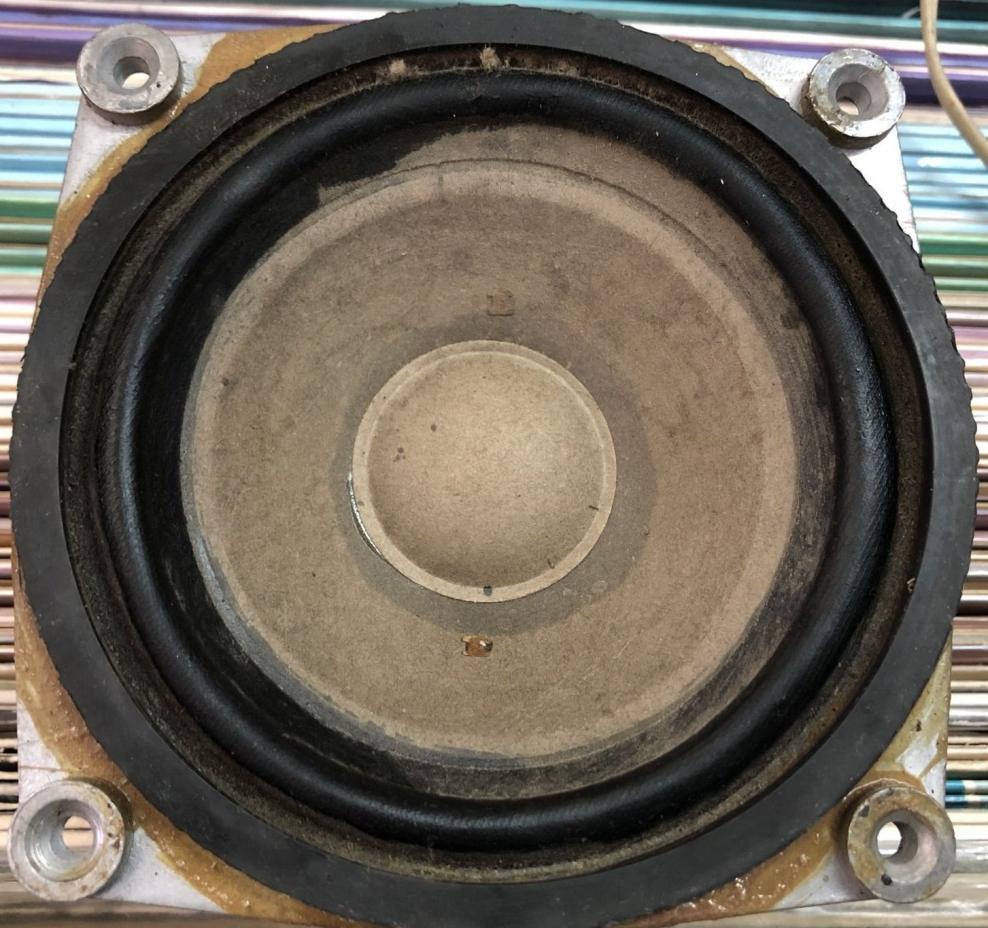

Головка громкоговорителя электродинамического типа, среднечастотная, круглая, с не экранированной магнитной цепью. Корзина изготовлена из алюминиевого сплава литьем под давлением. Диффузор конической формы из бумажной массы с пропиткой. Колпачок сферической формы из бумажной массы с пропиткой. Подвес тороидальной формы из прорезиненной ткани. Центрирующая шайба из ткани с пропиткой. От остальных моделей отличается рамой, а именно ушами под винты, здесь они круглые.
Магнитная система состоит из кольцевого ферритового магнита марки М22РА220, размером К85х35х15 мм. Керн Ø24,9 мм. Верхний фланец с отверстием Ø27,2 мм. Высота воздушного зазора 8 мм. Радиальная ширина воздушного зазора 1,15 мм. Индукция в воздушном зазоре 0,95 Тл.
Звуковая катушка, намотанная проводом марки ПЭТВ-1 диаметром 0,2 мм, намотка двухслойная, общее число витков 93, в первом слое 47 витков, во втором 46. Высота намотки 8,9 мм. Омическое сопротивление 6,8 Ом. Каркас катушки изготовлен из бумаги марки К-120Н высотой 19,1 мм. Внутренний диаметр 25,4 мм, внешний – 26,4 мм.
