Динамик 18 Sound 12LW1400

Низкочастотный динамик 18 Sound 12LW1400: характеристики и применение

Профессиональный низкочастотный динамик 18 Sound 12LW1400 — это эталон качества и надежности, разработанный итальянским брендом для использования в сложных акустических системах. Обладая мощностью 700 Вт (AES) и диаметром 12 дюймов, этот драйвер обеспечивает мощный, глубокий и чистый бас, что делает его незаменимым выбором для концертных залов, театральных постановок и мощных домашних аудиосистем. В отличие от многих конкурентов, данный динамик сочетает в себе высокую эффективность и низкие искажения даже на предельных уровнях звукового давления.

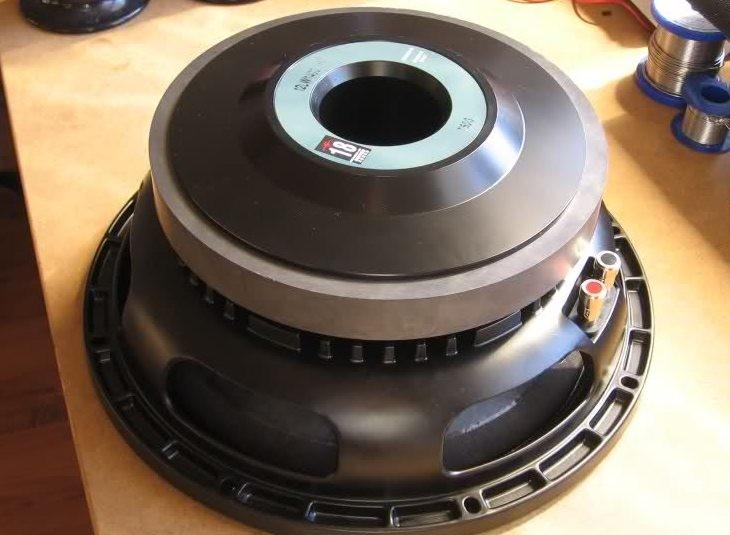

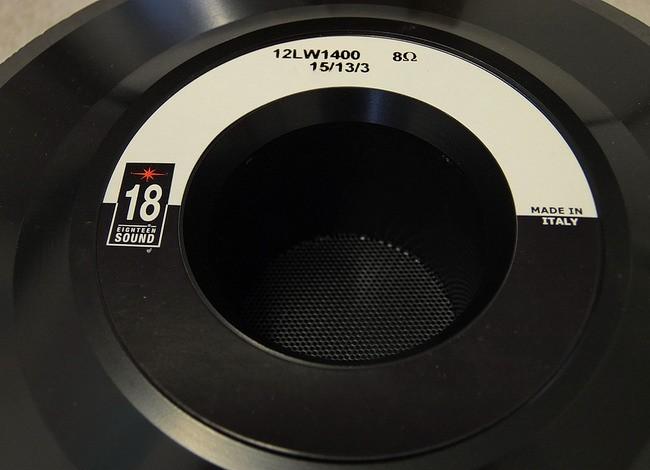

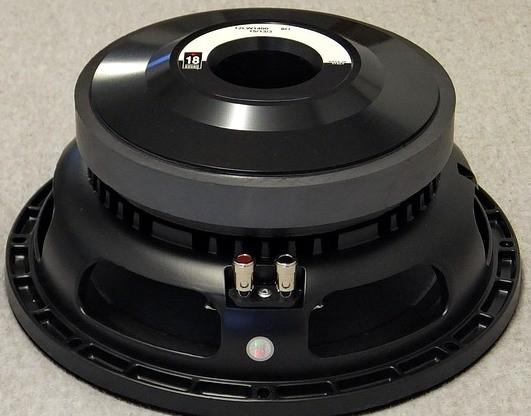

Особое внимание инженеры 18 Sound уделили конструкции диффузора и магнитной системы. Использование неодимового магнита позволяет значительно снизить вес драйвера при сохранении высокой магнитной индукции, что улучшает динамические характеристики. Диффузор из бумаги с тканевым подвесом обеспечивает естественное и «аналоговое» звучание, характерное для премиального аудиооборудования. Для сравнения с более простыми моделями, такими как Динамик 200 ГДН-1-8 «Фирма звук», 12LW1400 предлагает совершенно другой уровень контроля и детализации низких частот.

Конструкция и технология охлаждения

Надежность динамика 12LW1400 обеспечивается инновационной системой охлаждения. Звуковая катушка диаметром 100 мм намотана алюминиевым проводом на каркас из стекловолокна, который отличается высокой термостойкостью и жесткостью. Конструкция рамы продумана до мелочей: специальные воздушные зазоры обеспечивают интенсивный обдув катушки, предотвращая перегрев при длительной работе на высокой мощности.

Корпус динамика спроектирован так, чтобы выдерживать высокие механические нагрузки. Двойной подвижный диффузор (подвес и колпачок) минимизирует нелинейные искажения, обеспечивая линейность движения. Это критически важно для воспроизведения сложных музыкальных жанров, где требуется точная передача баса без «размазанности».

Характер звучания и акустическое оформление

18 Sound 12LW1400 обладает ярким, мощным и контролируемым характером звучания. Динамик идеально подходит для создания АС с широким динамическим диапазоном. Благодаря высоким параметрам Тиля-Смолла (в частности, низкому значению Qts 0.3), этот драйвер демонстрирует отличные результаты в закрытых ящиках (sealed), фазоинверторах (bass-reflex) и системах с пассивными излучателями.

Рекомендуемый объем корпуса для данного динамика составляет от 30 до 60 литров. Это позволяет создавать компактные, но мощные колонки, которые не уступают по габаритам более крупным аналогам. Для тех, кто интересуется историей развития низкочастотных драйверов, полезно будет изучить характеристики советских динамиков, например, 25 ГДШ-12Д-4, чтобы понять эволюцию подходов к проектированию НЧ-звеньев.

Сравнение с аналогами

На рынке профессионального аудио существует несколько прямых конкурентов модели 12LW1400. Среди них можно выделить:

RCF LF12X401 — популярный итальянский аналог, известный своей универсальностью.
B&C 12PS100 — драйвер от известного бренда, часто используемый в сборных АС.
Celestion NTR12-3018D — британский драйвер с акцентом на высокую мощность.

Однако 18 Sound 12LW1400 выделяется на их фоне использованием неодимового магнита, что дает преимущество в весе, и более совершенной системой охлаждения. Для понимания современных трендов в Hi-Fi сегменте можно также рассмотреть модели от SB Acoustics, например, SB15NRXC30, которые часто используются в более компактных и точных системах.

Технические характеристики динамика 12LW1400

Ниже приведена подробная таблица основных параметров, необходимых для проектирования акустических систем:

Параметр	Значение
Тип драйвера	НЧ (Low Frequency)
Диаметр	12 дюймов (305 мм)
Мощность AES	900 Вт
Программная мощность	1400 Вт
Пиковая мощность	6000 Вт
Номинальное сопротивление (Znom)	8 Ом

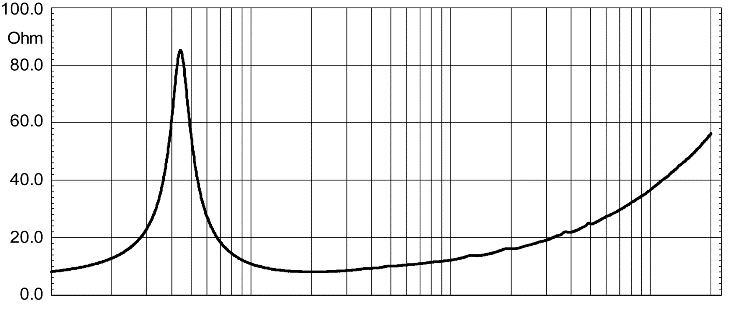

Минимальное сопротивление (Zmin)	6,8 Ом
Чувствительность (SPL)	96 дБ/Вт/м

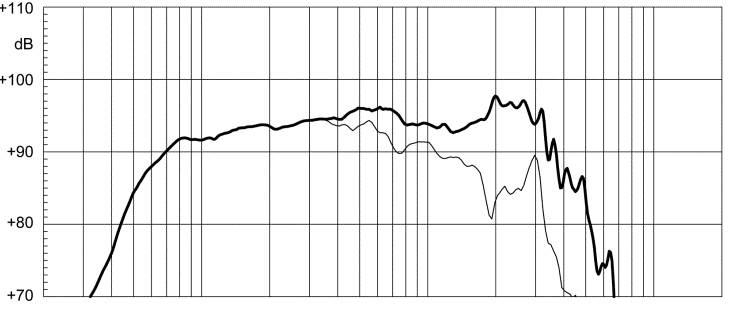

Диапазон частот	51 – 4000 Гц
Макс. частота среза фильтра	1000 Гц

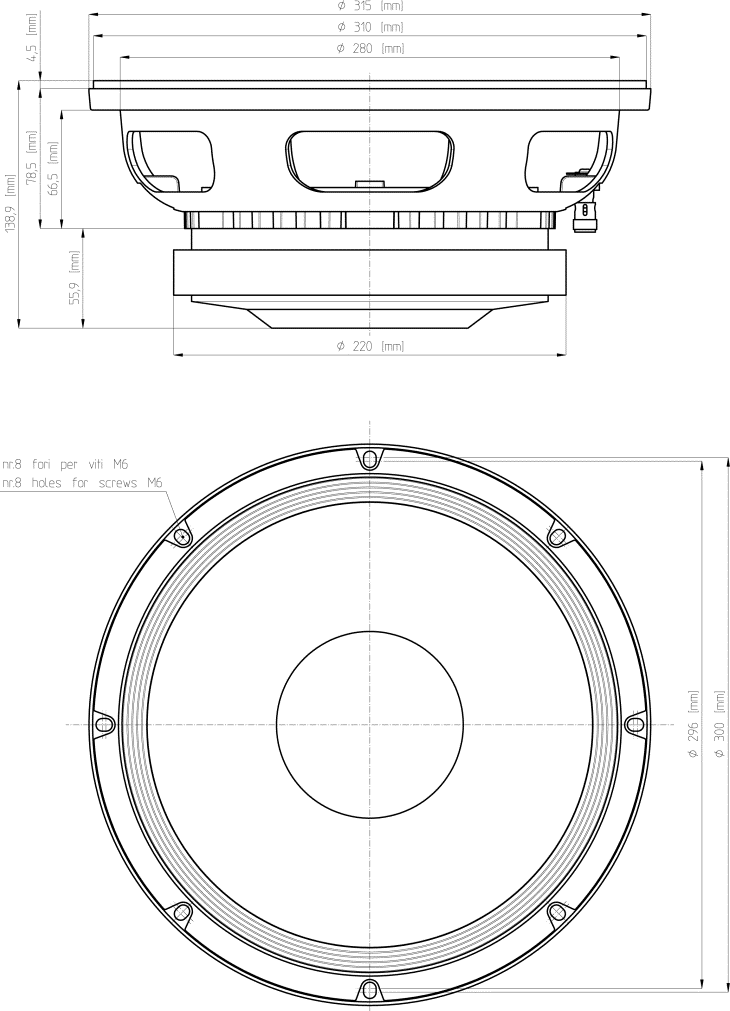

Габаритные размеры	Ø315 х 139 мм
Масса	10,9 кг
Ход диффузора (Xmax)	± 8,25 мм
Диаметмр звуковой катушки	100 мм
Полярность	Стандарт AES (плюс на черный)

Параметры Тиля-Смолла (TS Parameters)

Для точного расчета акустического оформления критически важно учитывать резонансные параметры динамика:

Fs (резонансная частота): 45 Гц
Re (сопротивление катушки): 5,2 Ом

Sd (площадь диффузора): 0,053 м²
Qms (механическое добротность): 5
Qes (электрическая добротность): 0,32
Qts (общая добротность): 0,3
Vas (эквивалентный объем): 55 л
Mms (масса подвижной системы): 88 г
BL (магнитный поток): 20 Tm
Le (индуктивность катушки): 1,5 мГн (на 1000 Гц)

Схема подключения и настройка кроссовера

При использовании 18 Sound 12LW1400 в многополосных системах рекомендуется устанавливать кроссовер на частоте не выше 1000 Гц. Это обеспечит работу динамика в наиболее линейном диапазоне и защитит его от перегрузки высокими частотами. Динамик отлично работает в связке с ВЧ и СЧ драйверами, обеспечивая плавный переход и единство звучания.

Производитель рекомендует использовать качественные клеммные соединения для минимизации потерь сигнала. Благодаря низкому импедансу и высокой чувствительности, этот динамик эффективно раскрывается даже с усилителями средней мощности, хотя для раскрытия всего потенциала (особенно пиковой мощности 6000 Вт) рекомендуется использовать профессиональные усилители с запасом.

Где купить и заказать

Низкочастотный динамик 18 Sound 12LW1400 доступен для заказа в нашем магазине. Мы гарантируем оригинальность продукции и предоставляем гарантию от производителя. Если вам нужна помощь в подборе акустического оформления или расчете кроссовера, наши специалисты готовы предоставить бесплатную консультацию.

Изготовитель: Италия

Скачать паспорт динамика (PDF).

Основные технические характеристики:

Диапазон воспроизводимых частот: 51 – 4000 Гц

Чувствительность: 96 дБ/Вт/м

Мощность AES: 900 Вт

Программная мощность: 1400 Вт

Пиковая мощность: 6000 Вт

Номинальное сопротивление: 8 Ом

Минимальное значение импеданса: 6,8 Ом

Максимальная рекомендуемая частота среза фильтра: 1000 Гц

Габаритные размеры: Ø315х139 мм

Масса: 10,9 кг

Параметры ТС:

Fs: 45 Гц
Re: 5,2 Ом
Sd: 0,053 м²
Qms: 5
Qes: 0,32
Qts: 0,3
Vas: 55 л
Mms: 88 г

BL: 20 Tm
Xmax: ± 8,25 мм
Le (1000 Гц): 1,5 мГн

Описание:

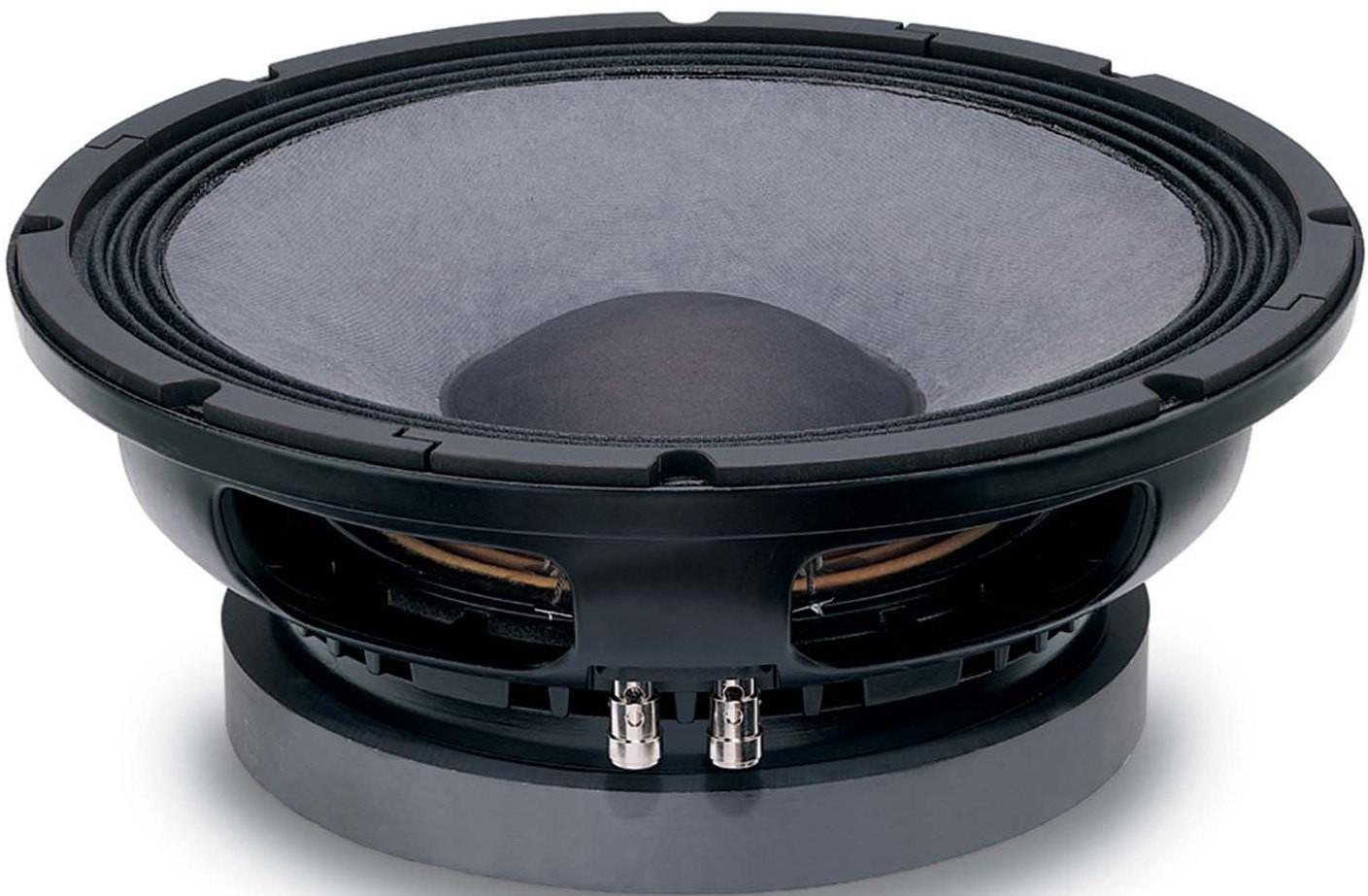

Преобразователь был разработан для использования как НЧ динамик в многополосных АС, где требуется большая мощность и низкие искажения. Корпус для даного динамика подойдет очень компактный от 30 л до 60 л. Звуковая катушка диаметром 100 мм намотана алюминиевым проводом на каркасе из стекловолокна. Конструкция рамы динамика имеет воздушные зазоры для дополнительного охлаждения звуковой катушки. Диффузор и колпачок сделаны из бумаги. Подвес – тканевый с пропиткой.
