Динамик 1А-1 Кинап (ГДВ-2): характеристики и применение

Высокочастотный динамик 1А-1 «Кинап» (индекс ГДВ-2) — это легендарный советский громкоговоритель, разработанный для воспроизведения высоких частот в рупорных акустических системах. Созданный на базе завода «Ленкинап», этот компонент отличается надежностью и специфическим звучанием, востребованным как в ретро-аудио, так и в профессиональных фазоинверторных конструкциях. Диаметр диффузора 88 мм и специфическая магнитная система позволяют использовать его в комплектах с рупорами типа РВД-3.

Конструкция ГДВ-2 включает цельнолитой гофрированный диффузор и алюминиевую полусферу, которая не только защищает магнитный зазор, но и улучшает фазовую характеристику. Сопротивление звуковой катушки составляет около 11,5 Ом, что требует внимательного подбора кроссовера. Для сравнения, современные аналоги, такие как динамик 1 ГДШ-ДКБВ, могут иметь иные параметры импеданса, однако Кинап сохраняет уникальную «советскую» динамику.

Технические параметры и размеры ГДВ-2

Для правильного проектирования акустического оформления важно учитывать не только электрические, но и габаритные характеристики динамика. Ниже приведена таблица с основными параметрами, включая расшифровку модели и электрические свойства.

Параметр	Значение / Описание
Модель	1А-1 «Кинап» (ГДВ-2)
Тип	Высокочастотный (ВЧ), рупорный
Номинальная мощность	10 Вт (допустимая перегрузка 12 Вт)
Сопротивление (DC)	11,5 Ом (±0,5 Ом)
Частотный диапазон	200 – 9000 Гц (неравномерность ±8 дБ)
Чувствительность	10 единиц (условная величина)
Диаметр диффузора	88 мм (3.5 дюйма)

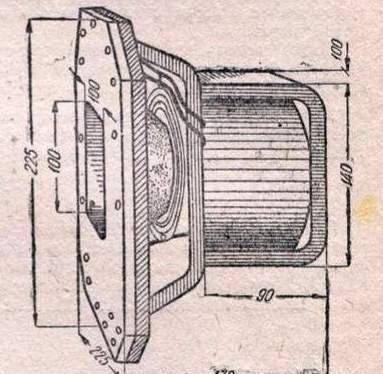

Внешние размеры	225х225х170 мм
Вес динамика	10,6 кг (с магнитной системой)
Напряжение питания	12 В при 1000 Гц

Особое внимание следует уделить обмотке возбуждения магнитной системы. Она состоит из трех секций с общим потреблением мощности 30 Вт. Сопротивление в холодном состоянии второй обмотки (параллельное включение катушек) составляет 489,4 Ом. Это требует использования соответствующих трансформаторов или схем подключения в усилителях серии УСУ-5 и УСУ-8.

Сравнение с аналогами: ГТД-5 и АС-30

При модернизации акустических систем часто возникает вопрос замены ГДВ-2 на более современные или доступные аналоги. Основными конкурентами по форм-фактору и назначению являются динамики ГТД-5, ГД-8 и АС-30. Все они предназначены для работы в ВЧ-звенах, однако имеют различия в частотной характеристике.

Динамик ГД-8, например, часто используется в более компактных конструкциях, тогда как Кинап выигрывает за счет большой магнитной системы и скобы, создающей поле напряженностью 18000 гаусс. Если вам требуется более компактное решение для мидбас-динамика, стоит рассмотреть динамик 1 ГД-2 RRR, который имеет иные габариты, но схожую надежность. Выбор между Кинапом и ГТД-5 зависит от конкретного типа рупора и желаемой ширины диаграммы направленности.

Схема подключения и конструкция

ГДВ-2 не используется без рупора. Его конструкция включает акустическую камеру перед диффузором, которая ограничивает амплитуду колебаний (не более 3 мм при полной мощности) и защищает подвижную систему. Диффузор крепится к фланцу магнитной системы, который одновременно является диффузородержателем.

При подключении необходимо соблюдать полярность. Звуковая катушка наматывается медным проводом диаметром 0,14 мм в два слоя (65 витков). Для центровки катушки в зазоре на заводе используется специальный шаблон; самостоятельная центровка в домашних условиях не рекомендуется во избежание повреждения подвижной системы.

Электроакустические и прочие данные:

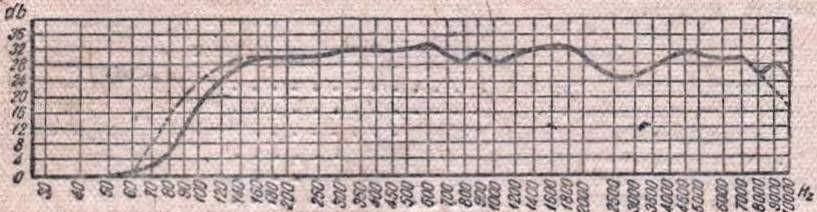

Воспроизводимая полоса частот: 200 – 9000 Гц

Неравномерность АЧХ в полосе 200-9000 Гц: ±8 дБ

Чувствительность: 10 единиц

Номинальная мощность: 10 Вт

Допустимая длительная перегрузка: 120% (12 Вт)

Допустимая мгновенная перегрузка: 200% (20 Вт)

Внешние размеры: 225х225х170 мм

Вес: 10,6 кг

Описание конструкции и материалов

Шифр ГДВ-2 (1А1) расшифровывается как «Громкоговоритель Динамический Высокочастотный, модель 2». Он предназначен для работы в комплекте с рупором типа РВД-3. Внешне конструкция схожа с , но имеет ряд конструктивных отличий в магнитной системе.

Диффузор. Являясь ВЧ-драйвером, ГДВ-2 оснащен диффузором малого размера (220 мм в развернутом виде, но рабочий диаметр меньше) и легкой подвижной системой весом 6,5 г. Это обеспечивает быстрый отклик на высокие частоты. В центр цельнолитого концентрически гофрированного диффузора вклеивается алюминиевая полусфера. Она защищает зазор магнитной цепи от пыли и опилок, а также улучшает воспроизведение ВЧ и сохраняет форму звуковой катушки.

Край диффузора гофрирован и служит подвесом (гофрой). Центрирующая шайба изготовлена из бакелизированной редкой материи и повторяет форму шайбы громкоговорителя ГДД-8.

Звуковая катушка. Наматывается на пергаментное основание (толщина 0,1 мм). Провод медный диаметром 0,14 мм, 65 витков в два слоя. Сопротивление постоянному току — 11,5 Ом. Катушка рассчитана на напряжение 12 В при частоте 1000 Гц. Центровка в зазоре осуществляется заводским шаблоном; самостоятельная перемотка или центровка без оборудования может привести к задеванию катушкой полюсов.

Обмотка возбуждения, потребляя 30 Вт, изготавливается по следующим данным:

№	V	Количество витков	Марка	Ø	Сопротивление в холодном состоянии	Вес
1	25	2380	ПЭ	0,8	20,2	2,7
2	120	I-945 II-10945	ПЭ	I-0,41 II-031	489,4*	2,6 0,25
3	250	24000	ПЭ	0,25	1950	2,4

* – общее сопротивление для двух катушек, включенных в параллель.

Магнитная система. ГДВ-2 использует магнитную систему типа «скоба». Большая масса магнита необходима для создания в зазоре высокой напряженности поля (18000 гаусс). Фланец магнитной системы выполняет функцию диффузородержателя. К нему крепится литая алюминиевая деталь, формирующая акустическую камеру. Эта камера ограничивает ход диффузора (не более 3 мм при номинальной мощности), что защищает динамик от механических повреждений при работе на высоких уровнях громкости.
