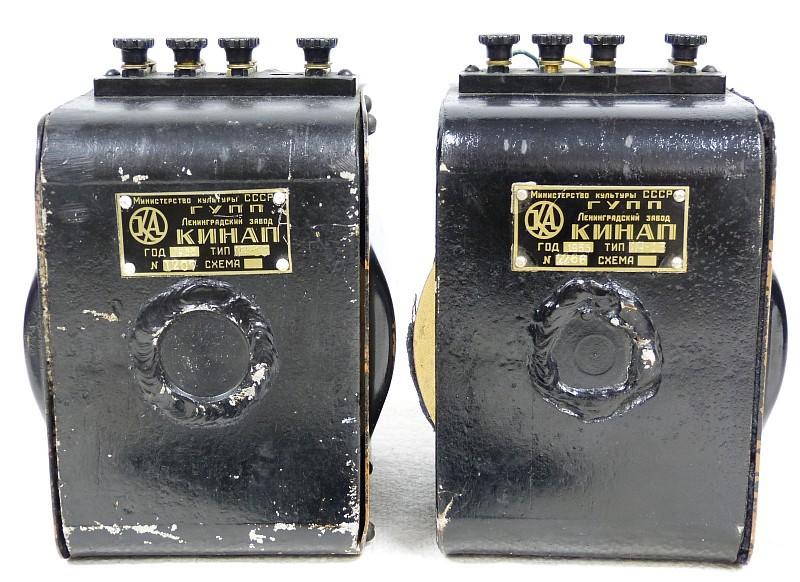

Динамик 1А-13 «КинАп»: характеристики, размеры и применение

Разработчик: лаборатория звуковоспроизведения НИКФИ.
Изготовитель: , г. Ленинград.
Назначение: для комплектования 2-х полосных АС типа 30А-1, 30А-2 и 30А-3, а также в системах, аналогичных Корвет 200 УМ-088С.

Технические характеристики

Диапазон воспроизводимых частот: 400 – 10000 Гц
Неравномерность АЧХ в диапазоне 400–10000 Гц: 16 дБ

Средняя абсолютная чувствительность: 35 единиц
Номинальная мощность: 10 Вт

Сопротивление по постоянному току: 14,4 Ом (±0,5 Ом)
Сопротивление по переменному току на средних частотах: 22 Ом

Габаритные размеры: 185×165×145 мм
Вес: 13,6 кг

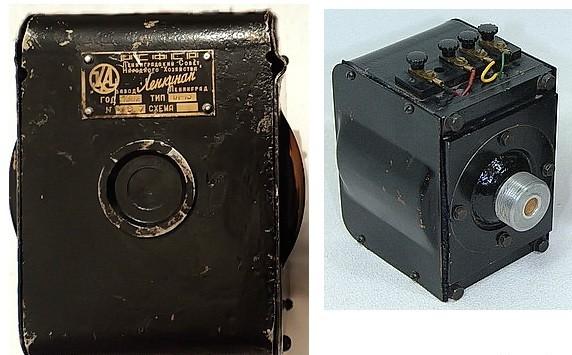

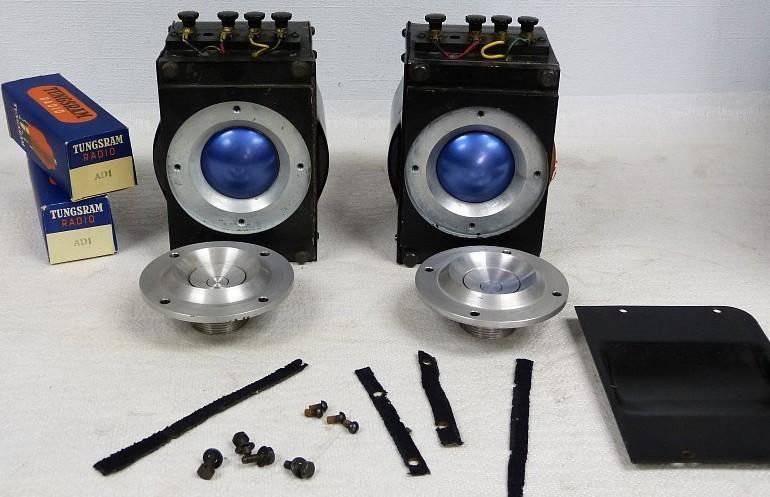

Описание конструкции:

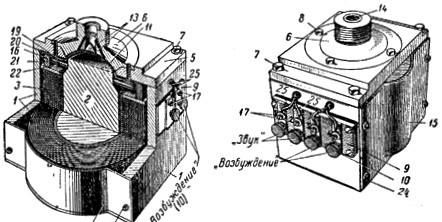

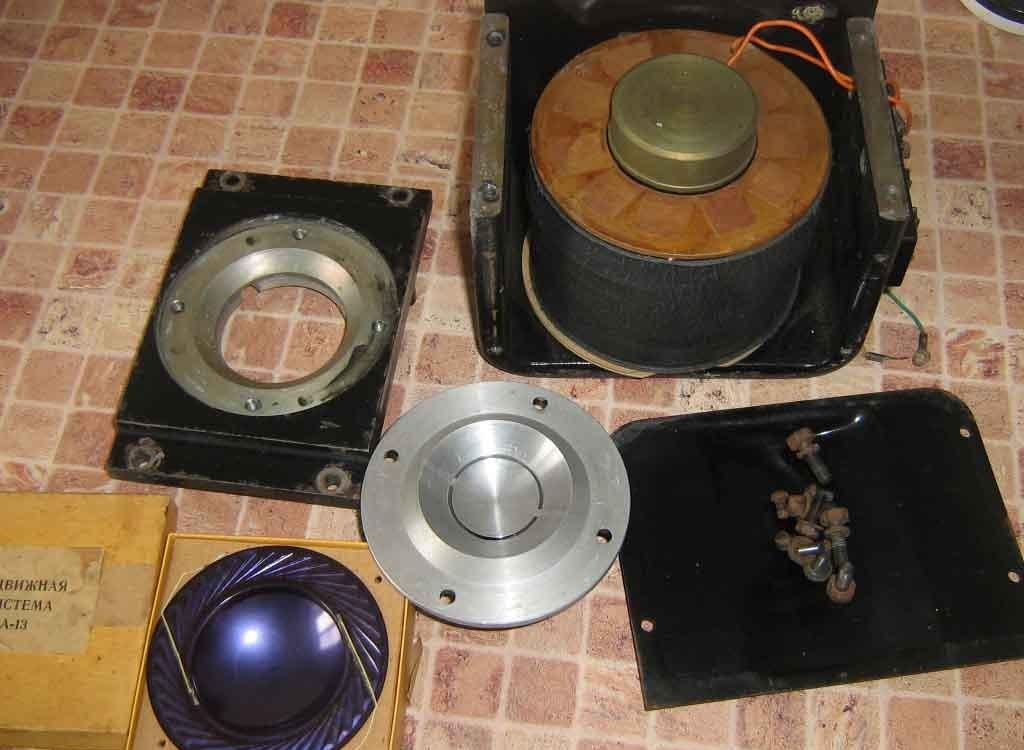

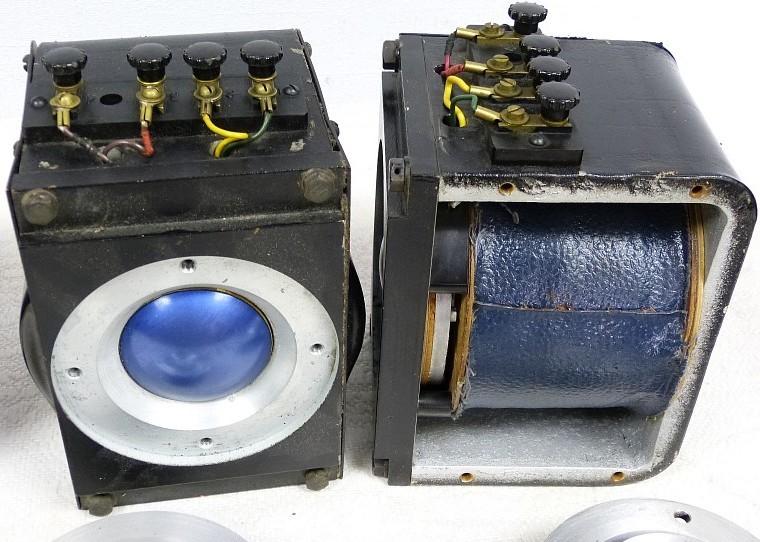

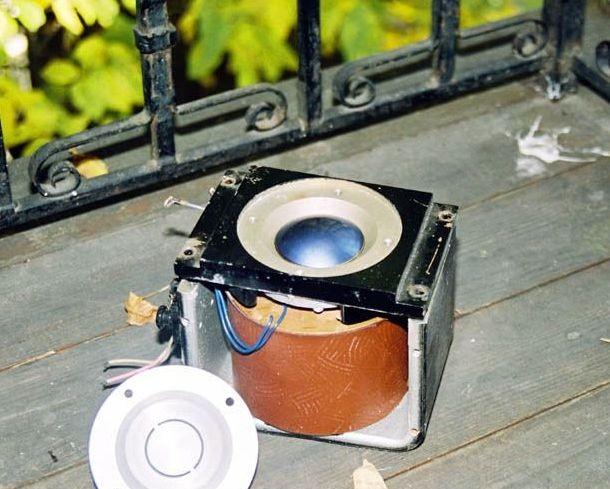

Магнитная цепь состоит из скобы 1, керна 2 и фланца 5. В центре фланца отверстие Ø59,5^+0,06 мм. Кроме того на фланце есть еще 8 отверстие через которые пропускаются 4 стальных болта 7. Напряжение возбуждения 25 В, ток – 1,13 А. Мощность возбуждения около 28 Вт. Магнитная индукция в воздушном кольцевом зазоре 21200 гс, что сопоставимо с характеристиками Лорта 75У-101С.

Звуковая катушка намотана в два слоя (42 витка) проводом марки ПЭА Ø0,15 мм. Концы звуковой катушки соединяются с клеммами многожильным проводом 8 марки МГМ 20х0,05 длинной 75 мм методом скрутки 7 на длине 25-30 мм. Выводные концы подпаиваются припоем ПОС-40 к лепесткам 23, укрепленным в гетинаксовом прижимном кольце 16, от которых к клеммам 10 идут выводные концы 25.

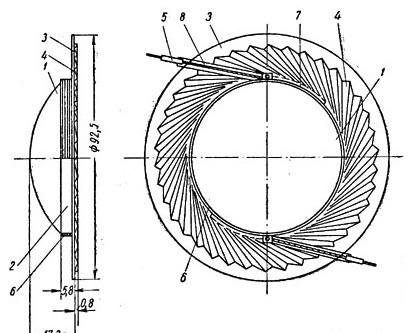

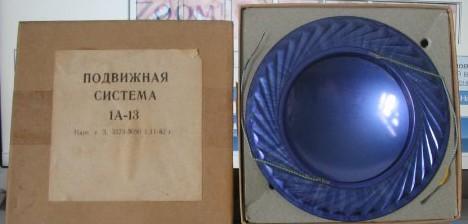

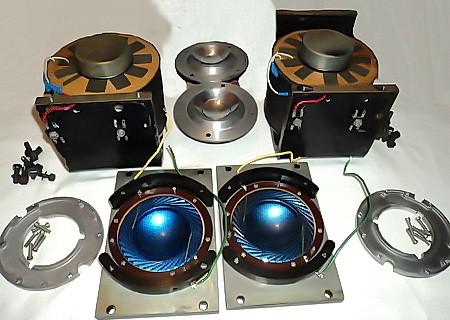

Диафрагма выполнена из дуралюминиевой фольги толщиной 0,06 мм. Она состоит из сферического купола 1, цилиндра 2 и плоского кольца-воротника 3, на котором выдавлены тангенциальные ребра призм 4. На цилиндрическую часть намотана звуковая катушка. В последнее время кольцо-воротник изготавливался из двух слоев марли, пропитанных бакелитовым лаком между которыми проложена папиросная бумага. Плоское кольцо-воротник 3 должно иметь определенную величину упругости. Чтобы воротник 3 и всю подвижную систему «не вело» на поле, воротник выдавлены тангенциальные ребра призм. Подвес из ткани, пропитанной клеем, обеспечивает линейный ход диффузора и гасит паразитные резонансы, а сам диффузор из дюралюминиевой фольги отличается высокой жесткостью при минимальной массе.
