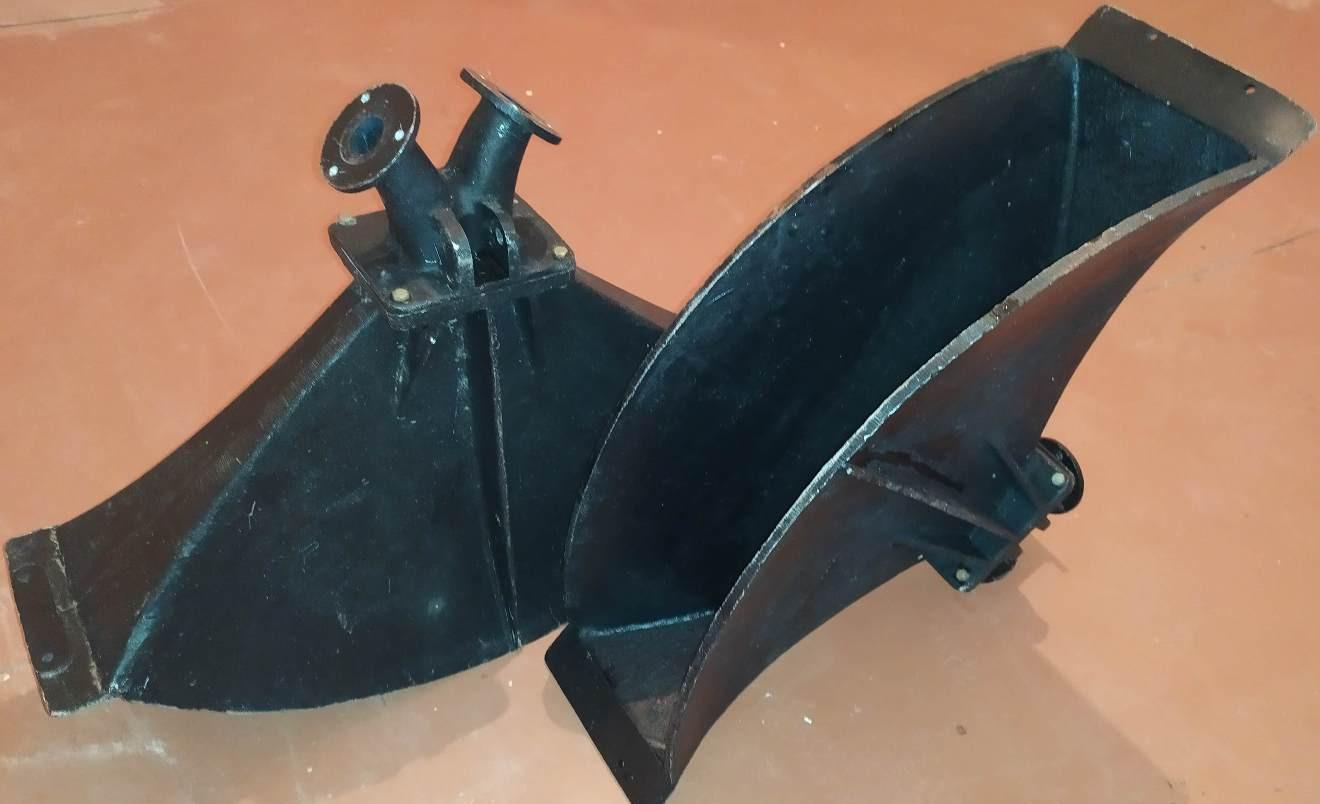

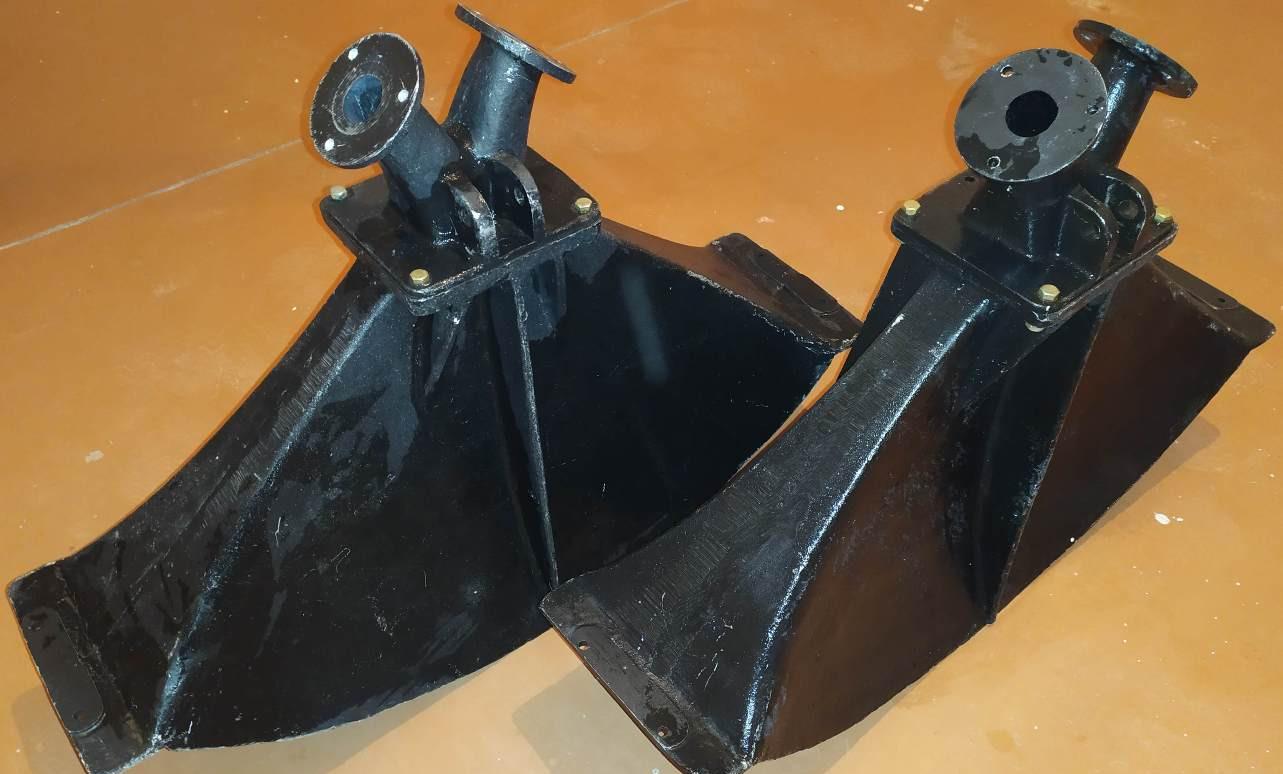

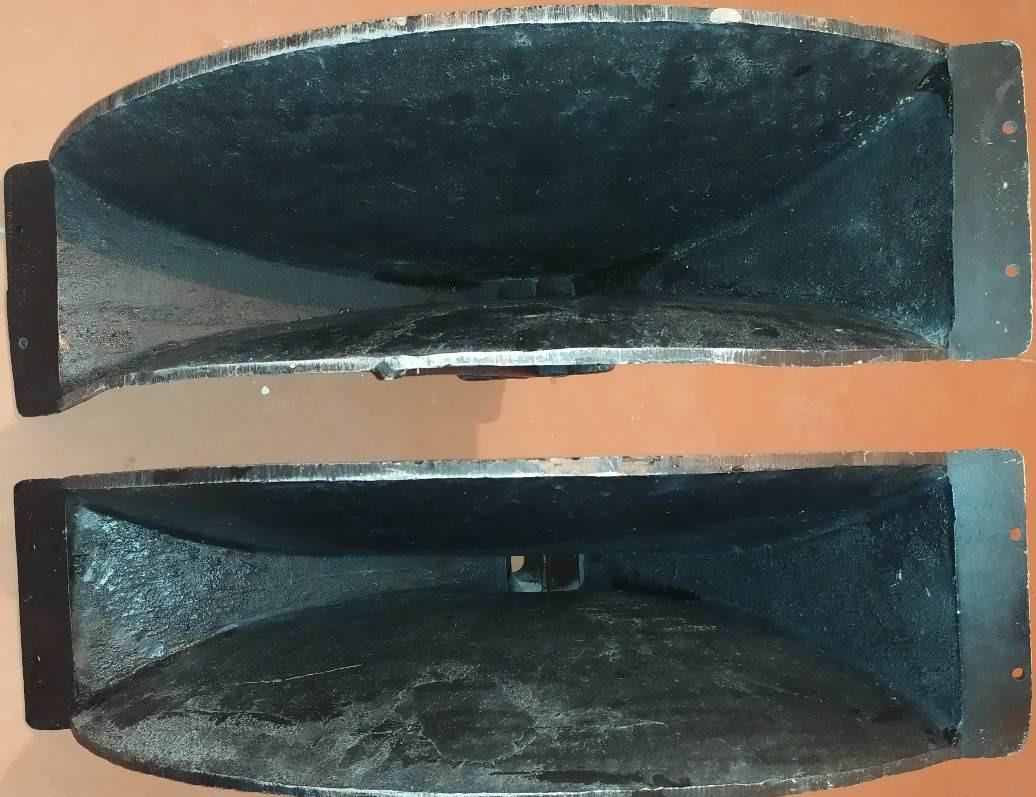

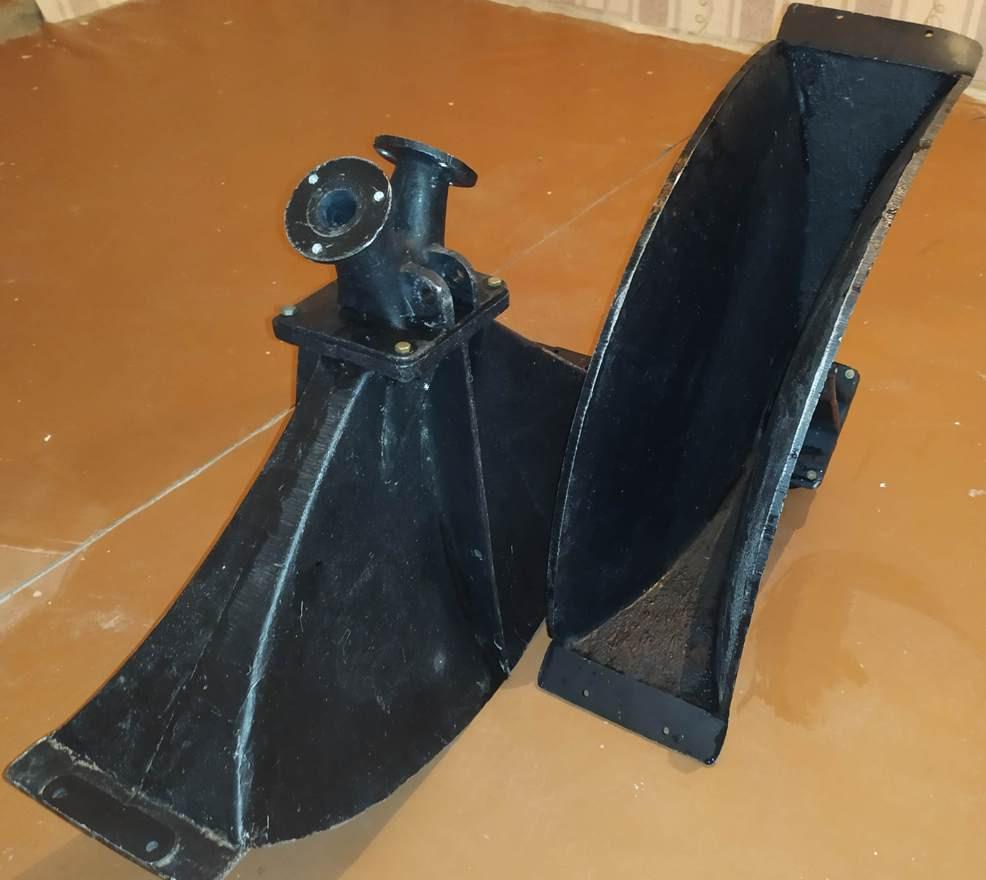

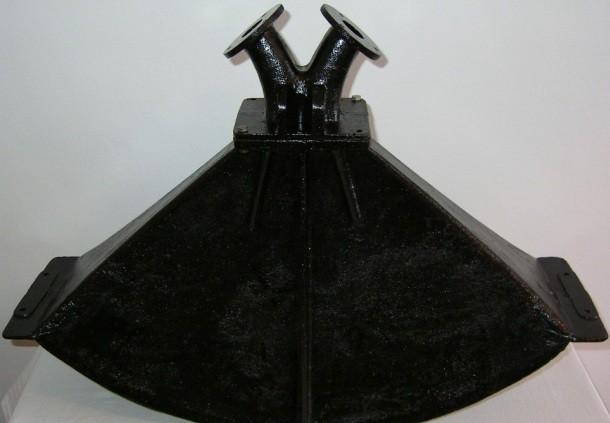

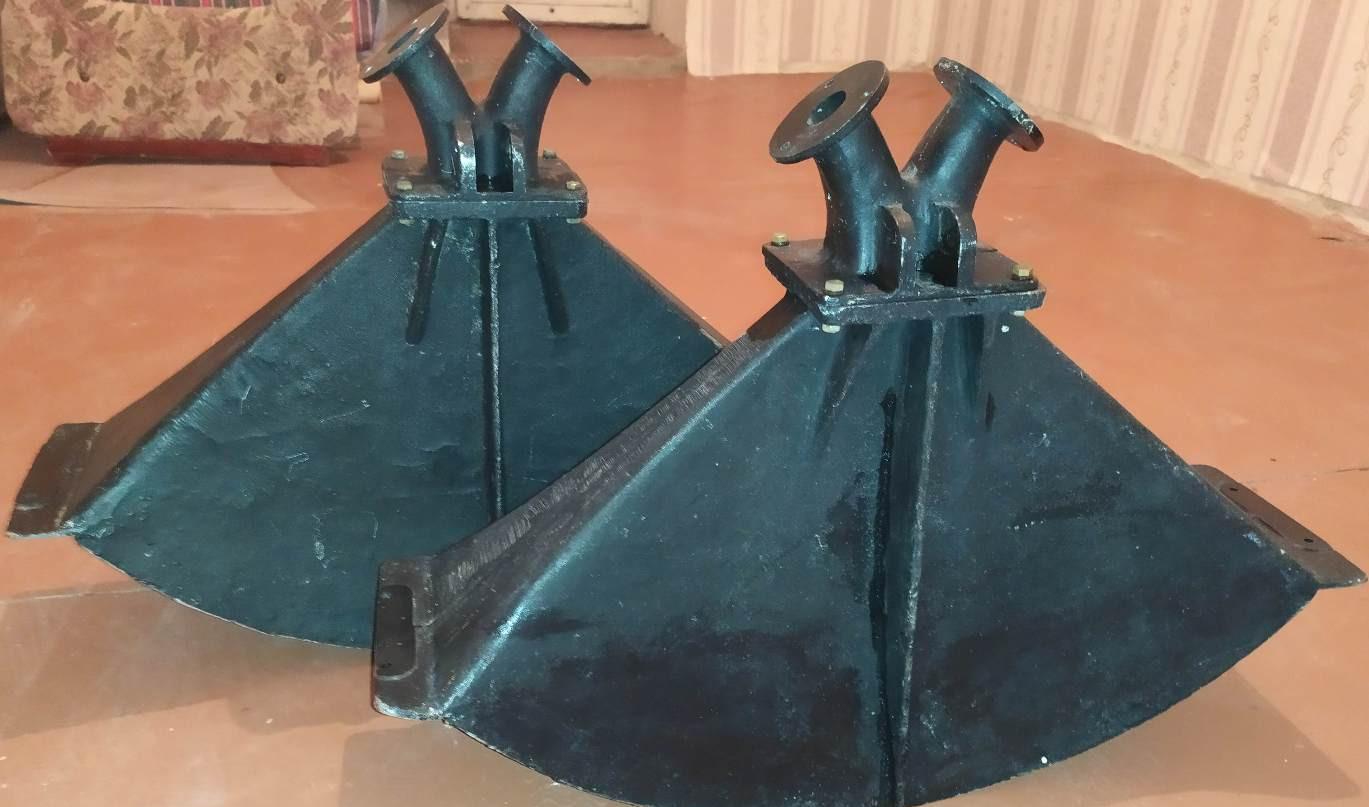

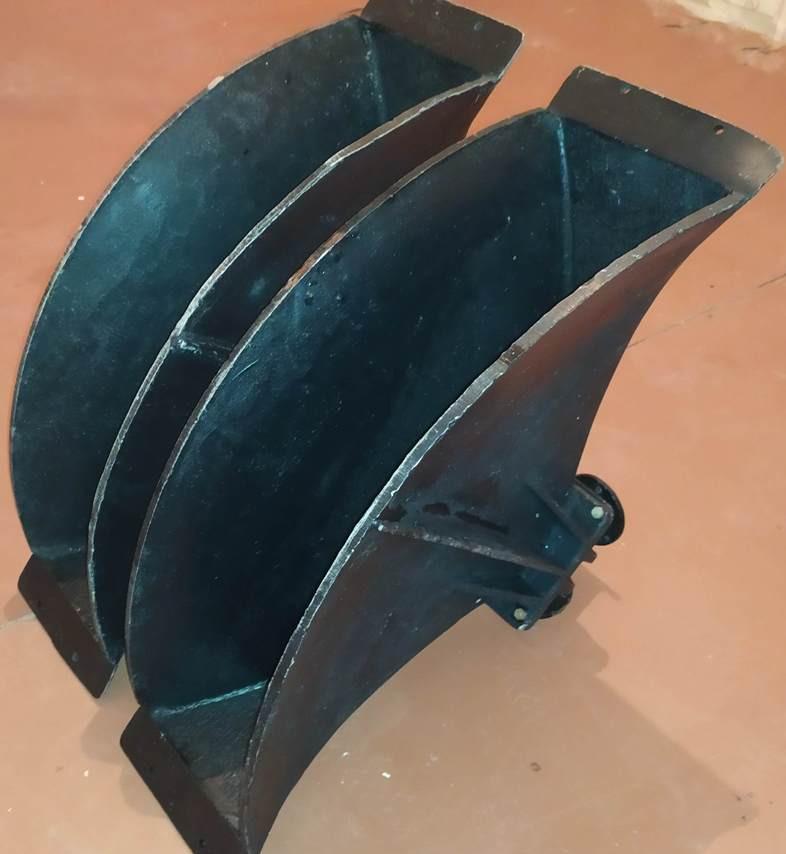

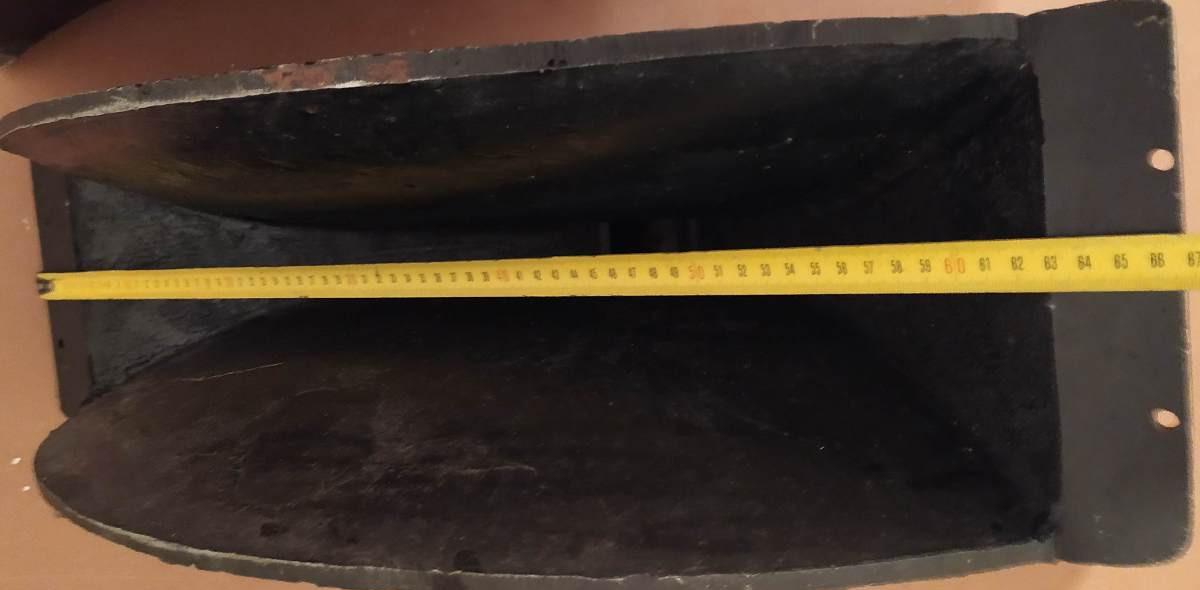

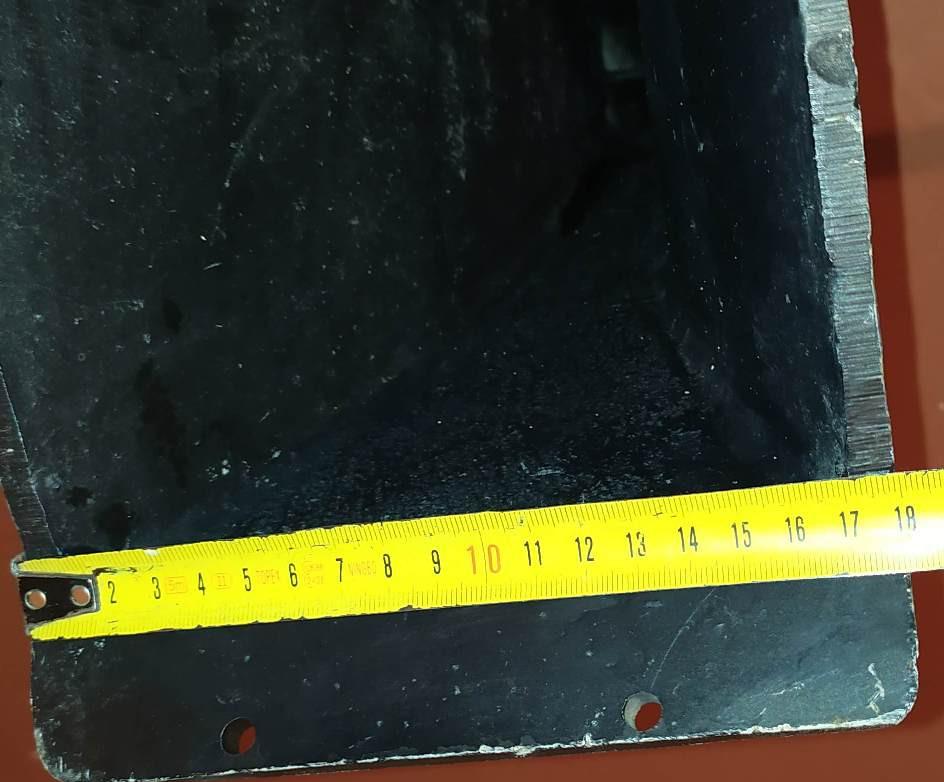

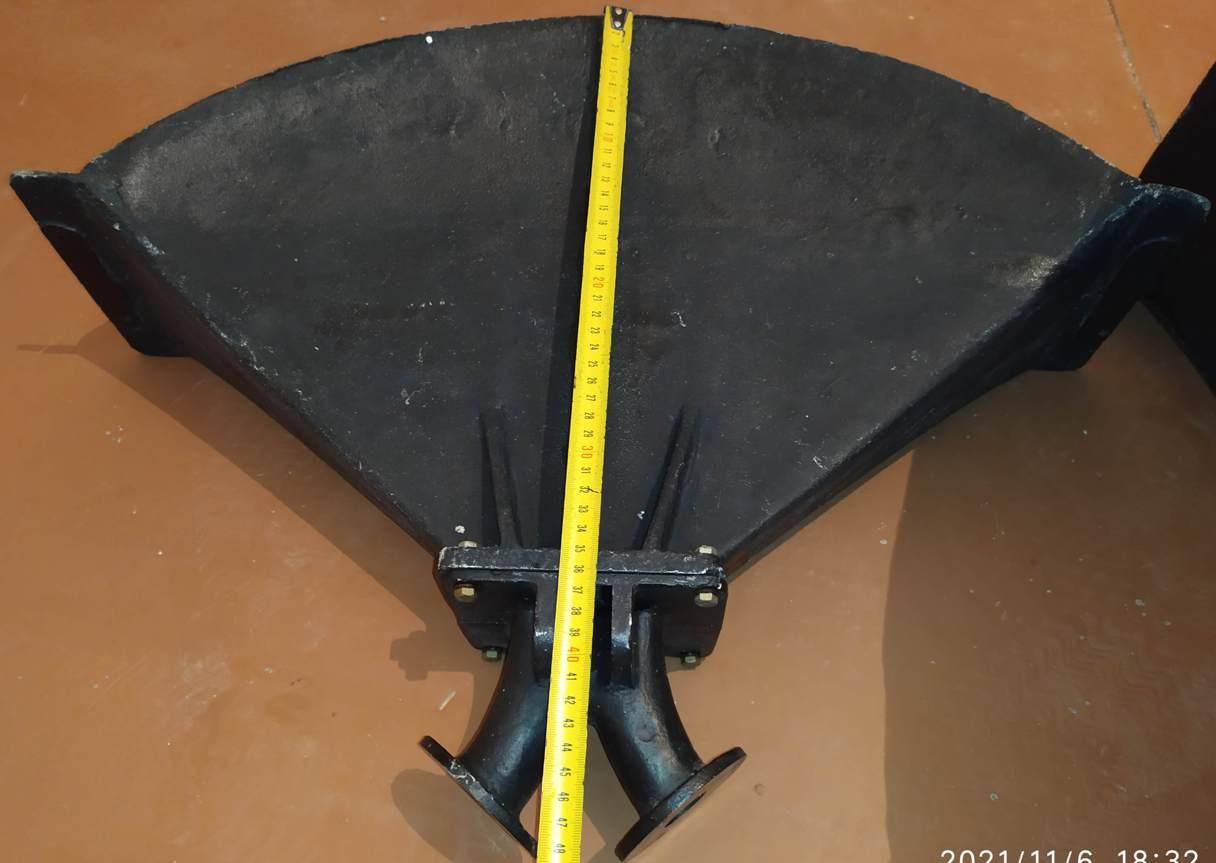

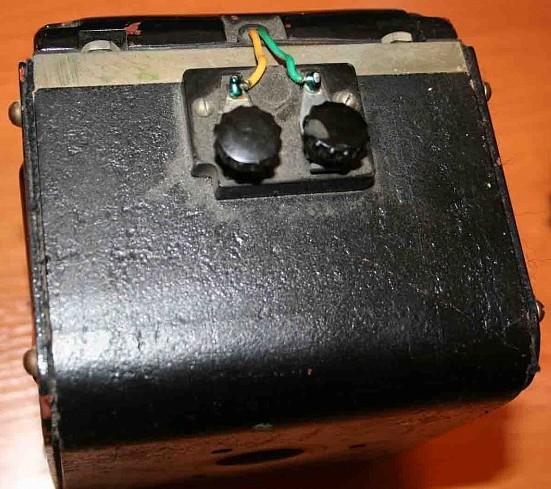

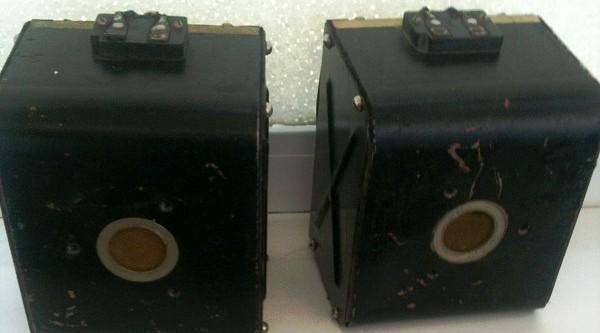

Динамик 1А-16 «Ломо»

Высокочастотный динамик 1А-16 — это электродинамическая головка, разработанная Ленинградским оптико-механическим объединением им. В.И. Ленина (ЛОМО). Изделие выпускалось с 1958 года и широко применялось в профессиональной и бытовой акустике. Данная модель является классическим примером советской разработки ВЧ-излучателей, сопоставимым по качеству с другими легендарными динамиками, такими как Динамик 4А-32-2 «Ломо».

Основные технические характеристики 1А-16:

Эффективный диапазон частот: 500 – 14000 Гц
Неравномерность АЧХ в диапазоне 800-14000 Гц: 16 дБ

Номинальная мощность: 6 Вт

Максимальная мощность: 12 Вт

Неравномерность АЧХ: 12 дБ
Номинальное электрическое сопротивление: 12 Ом

Диаметр излучающей поверхности: 57,7 мм

Вес излучателя: 1,9 г
Индукция в воздушном зазоре: 18000 гс

Размеры: 126х124х162 мм

Вес: 7,3 кг

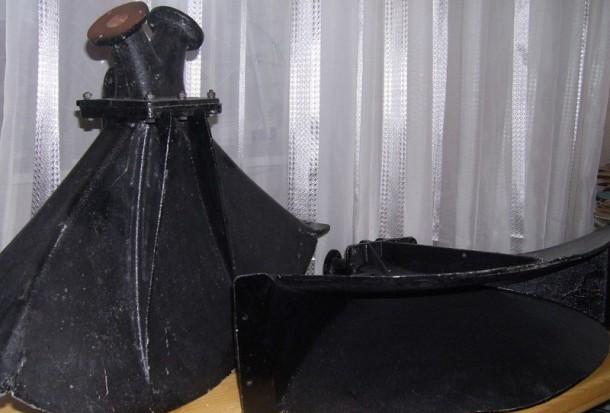

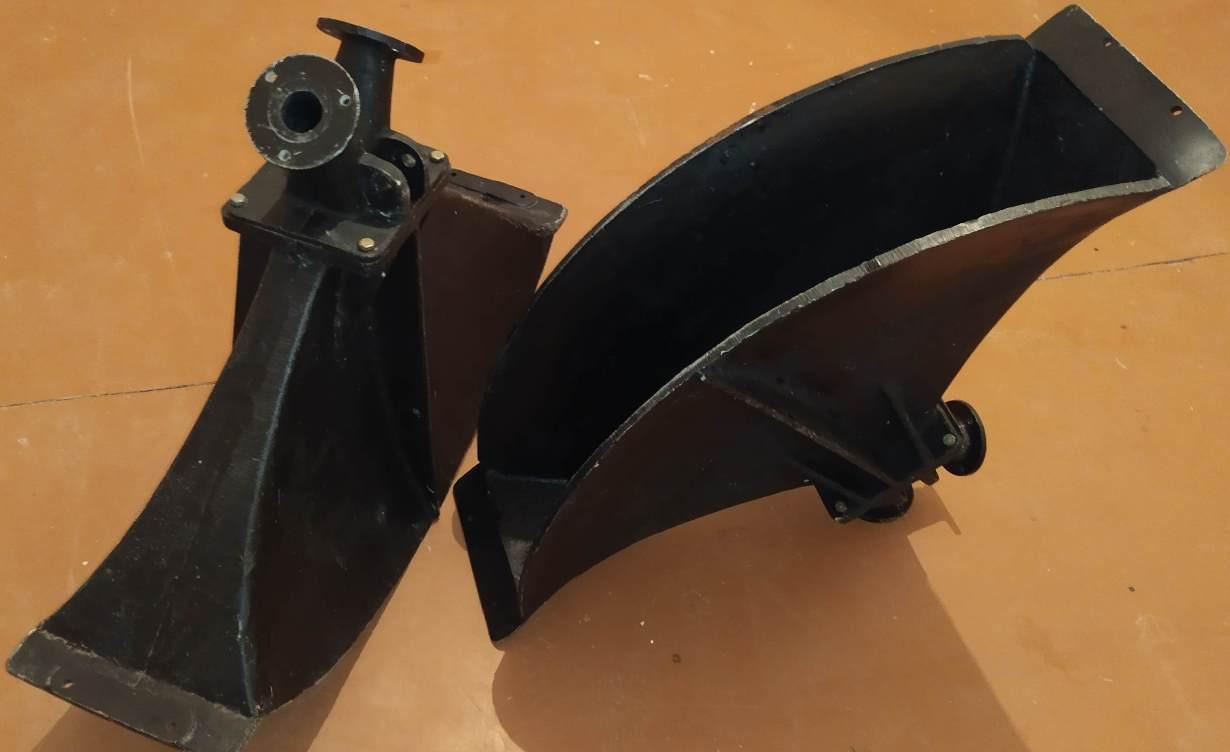

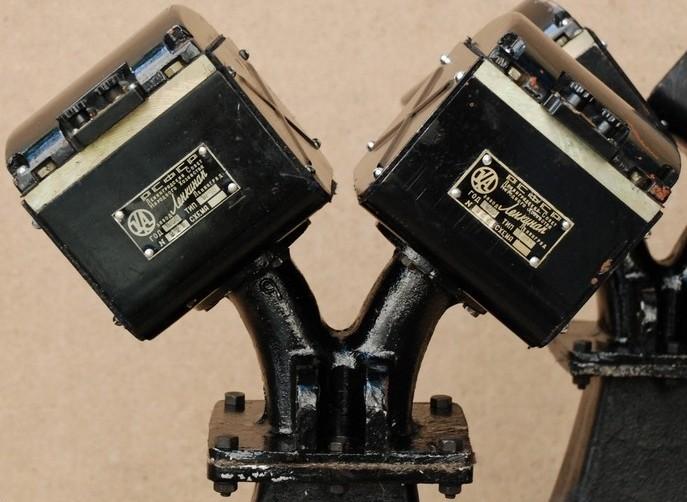

Описание 1А-16

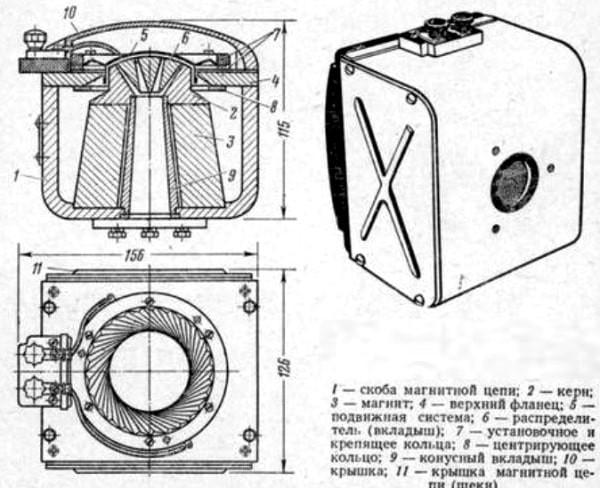

Излучатель и подвижная система

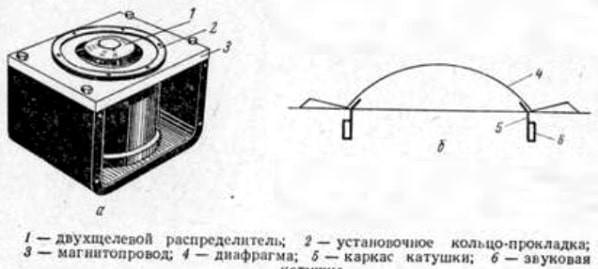

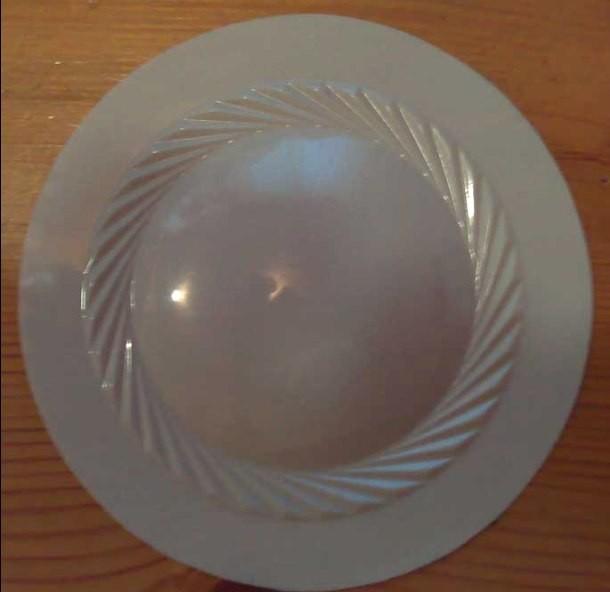

Излучатель представляет собой сферическую диафрагму из дюралюминиевой фольги толщиной 0,06 мм. Подвес имеет форму тангенциального гофра. Подвес и излучатель являются одним целым. Центрирующая шайба плоская металлическая с тангенциальным подвесом. Высота предрупорной камеры 0,7-0,8 мм. Конструкция обеспечивает высокую жесткость и малую массу, что критично для воспроизведения высоких частот.

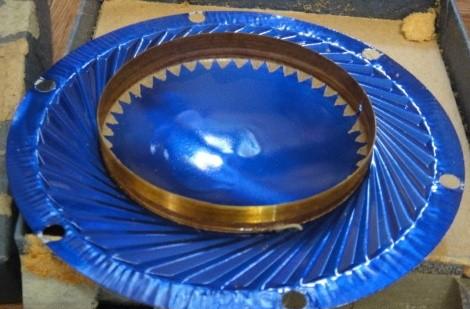

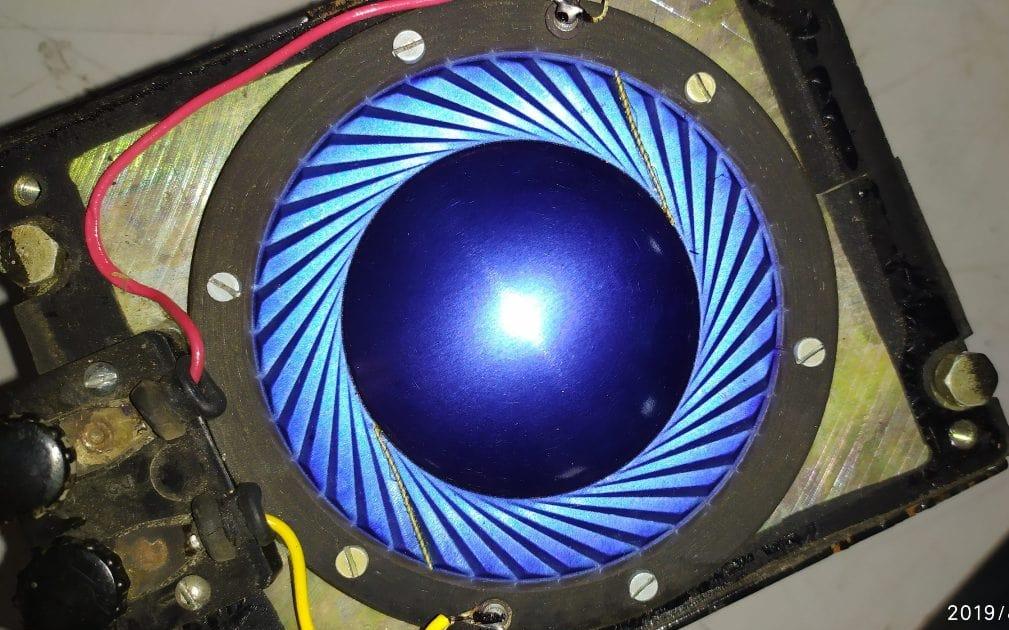

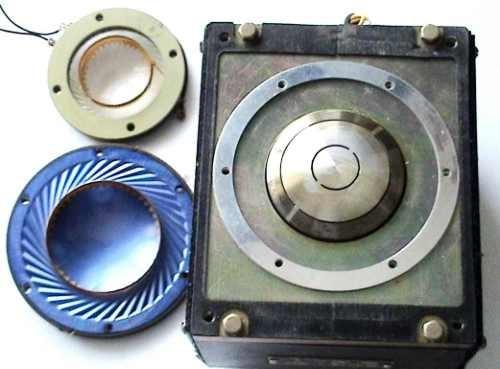

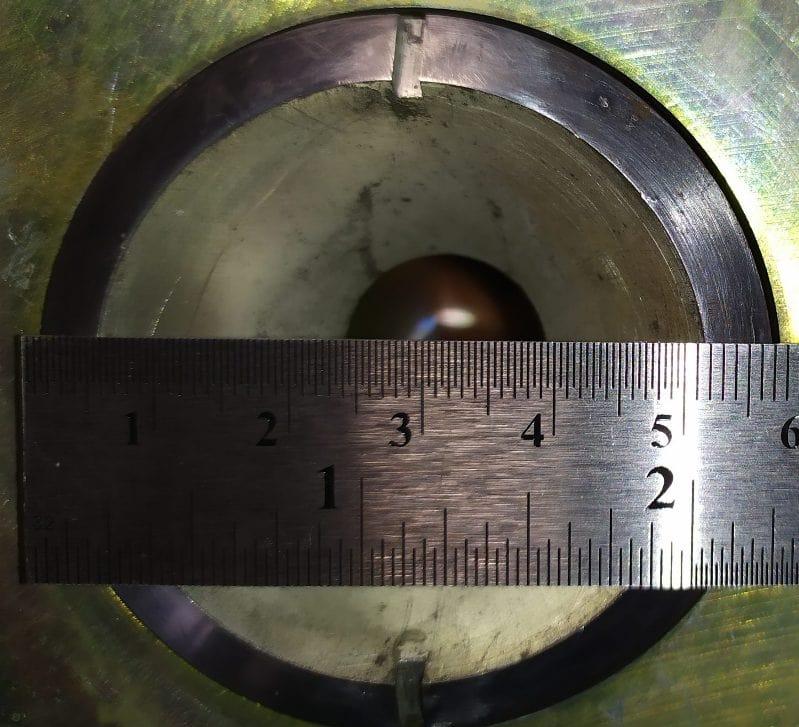

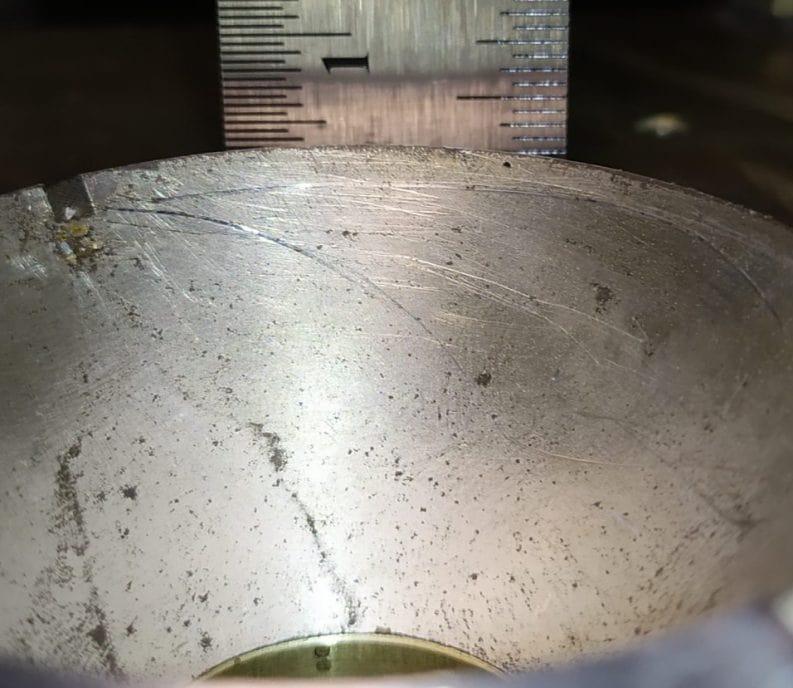

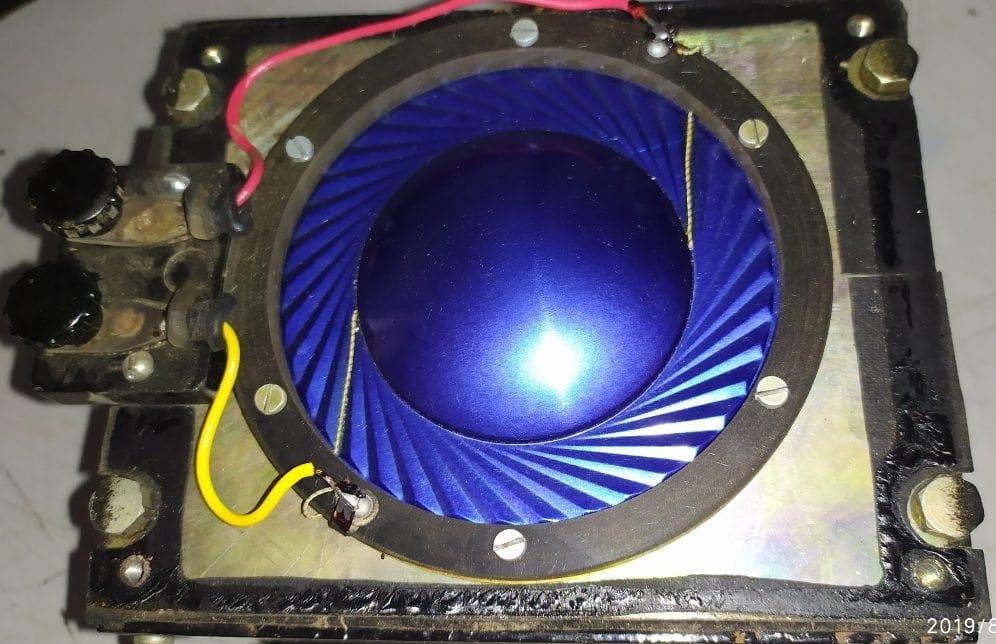

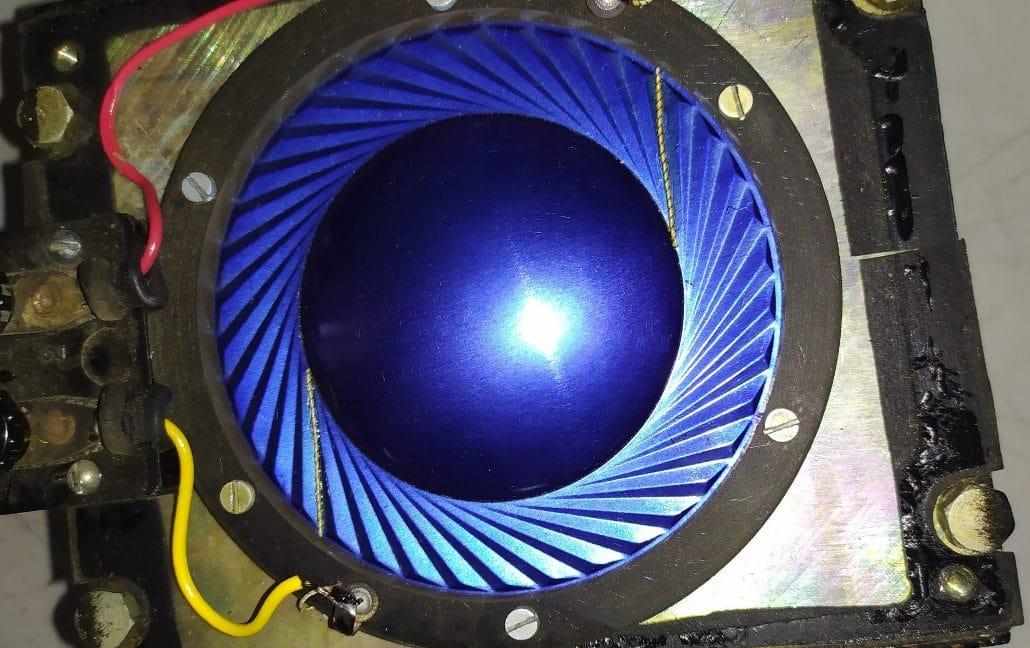

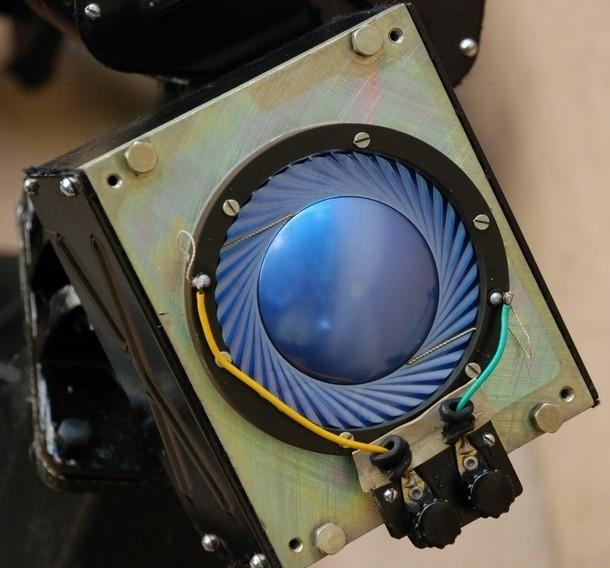

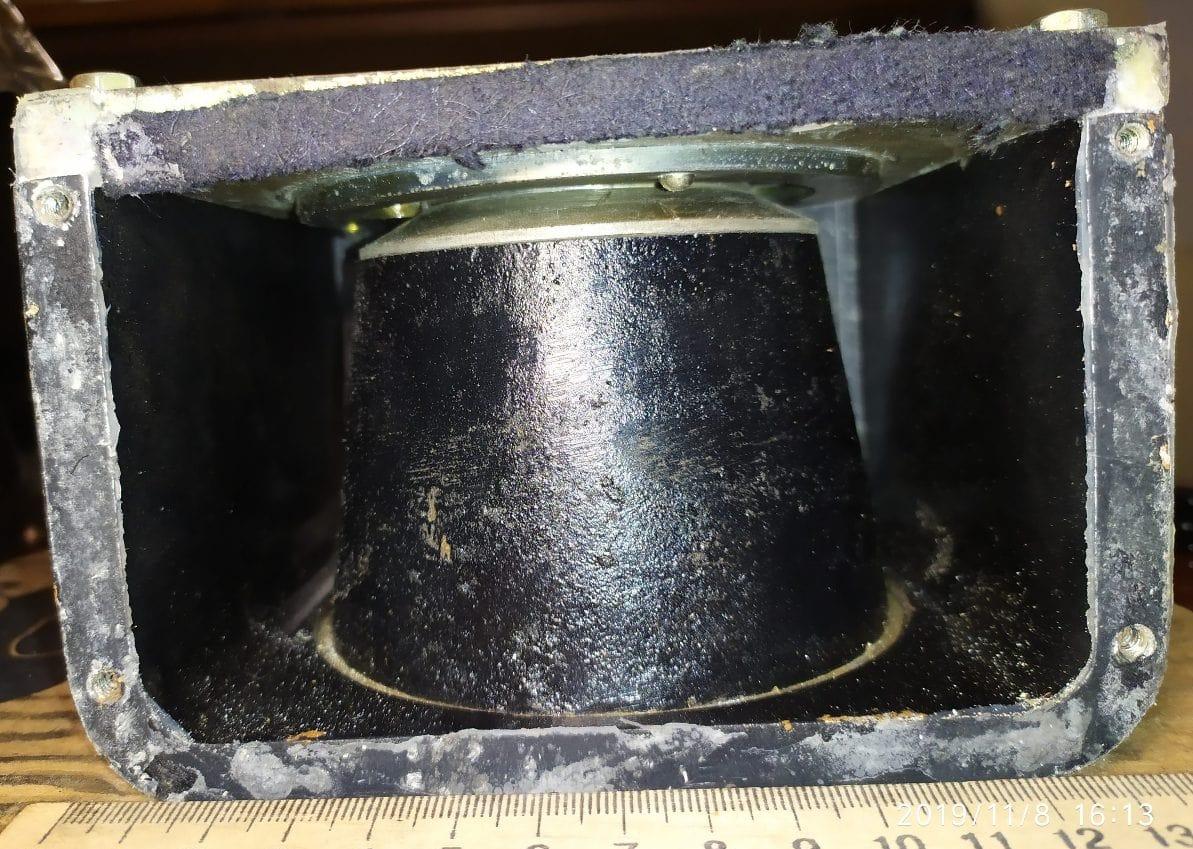

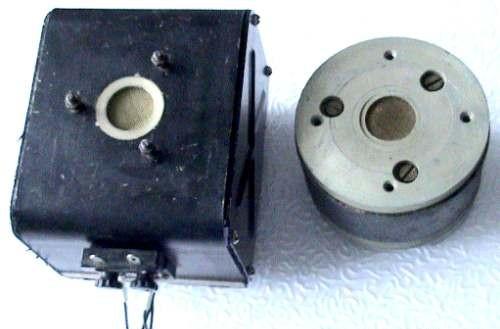

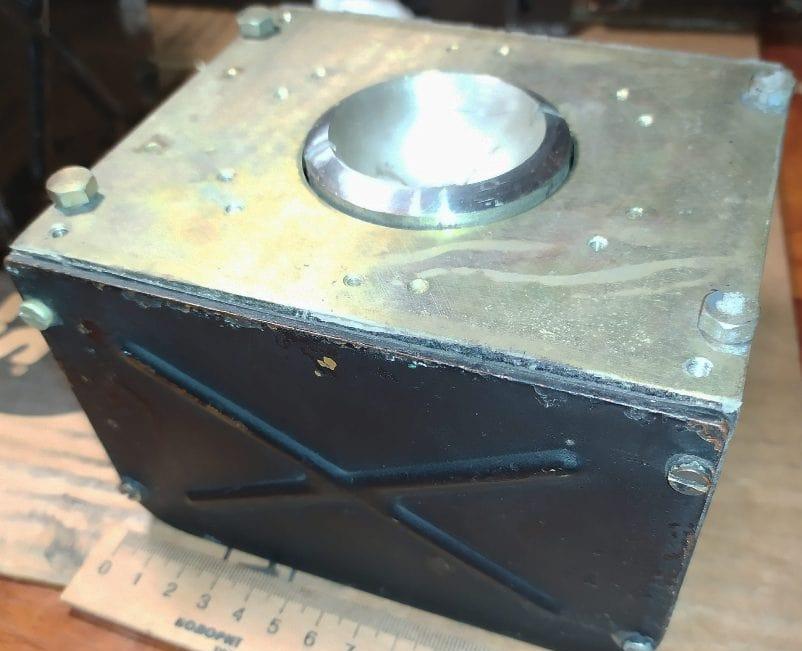

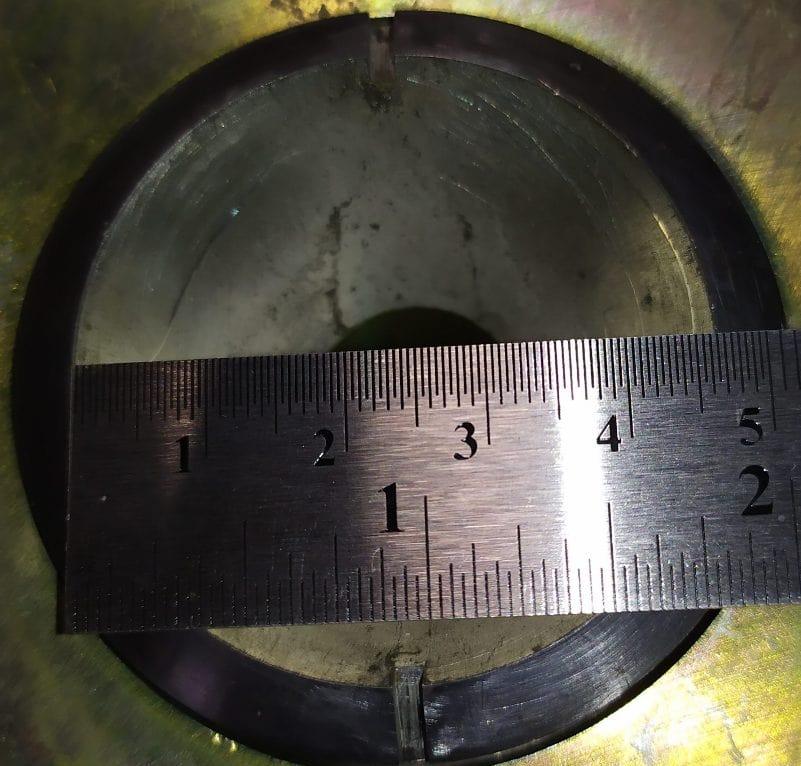

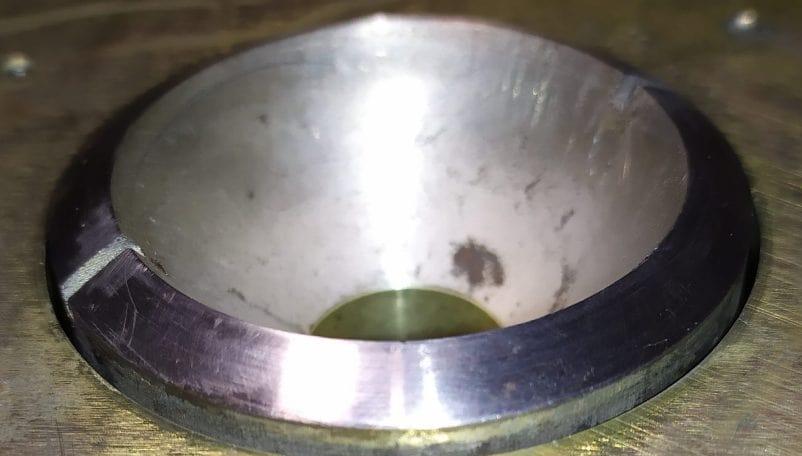

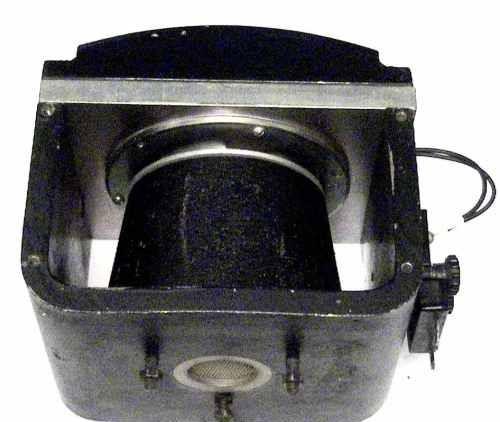

Фотографии головки 1А-16 со снятой крышкой:

Звуковая катушка 1А-16

Катушка изготовлена из намоточной изоляционной бумаги толщиной 0,05 мм. Внешний диаметр звуковой катушки 58,8 мм, внутренний 58,1 мм. Катушка намотана проводом марки ПЭАТ диаметром 0,15 мм. Намотка двухслойная, общее число витков 42. Использование бумаги в качестве каркаса обеспечивает высокую термостойкость и малую массу катушки.

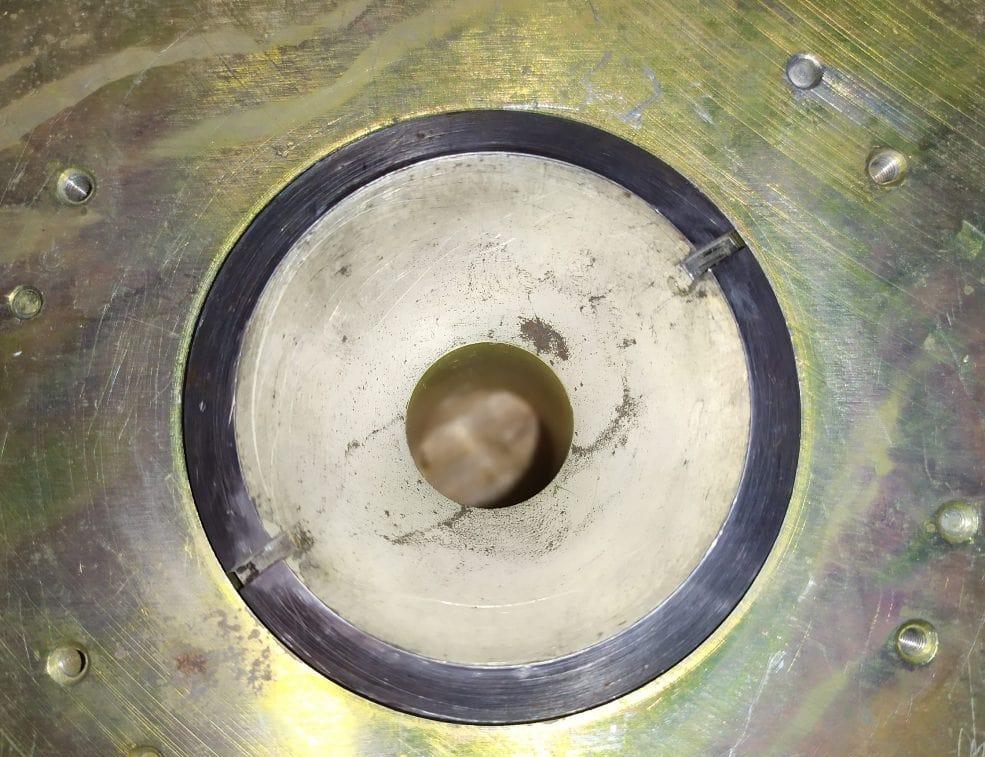

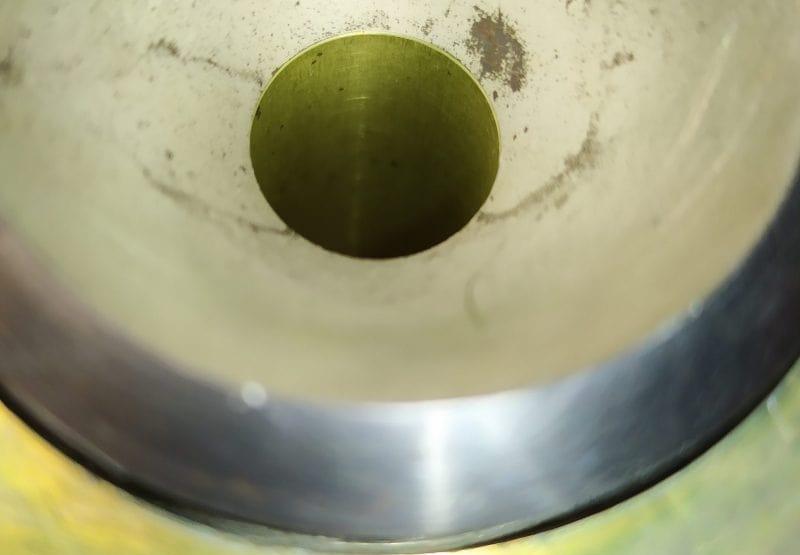

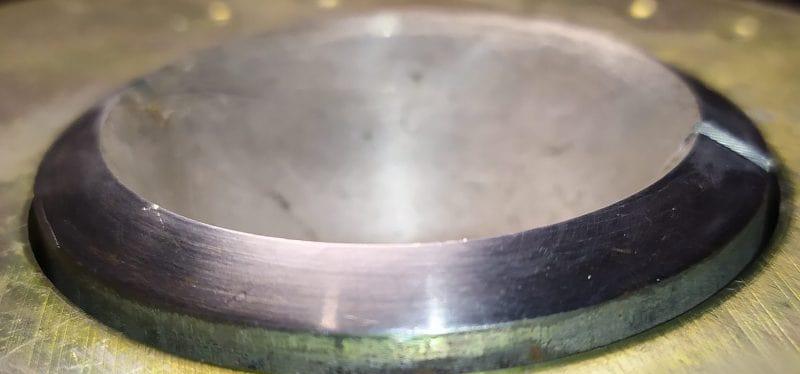

Магнитная система 1А-16

Магнитная цепь динамика прямоугольной формы. Керн диаметром 57,7 мм. Диаметр отверстия в верхнем фланце 59,5 мм. Габариты воздушного зазора: ширина 0,9 мм, высота 3 мм. Магнит литой керновой марки ЮДНК-24. Размер магнита 80-100³ мм, высота 65 мм. Вес магнита 2,75 кг. Зазоры: каркас-керн 0,2 мм, катушка-фланец 0,35 мм. Тяжелый магнит обеспечивает высокую индукцию и стабильность работы.
