Динамик 1А-22 Ломо: характеристики, размеры и аналоги

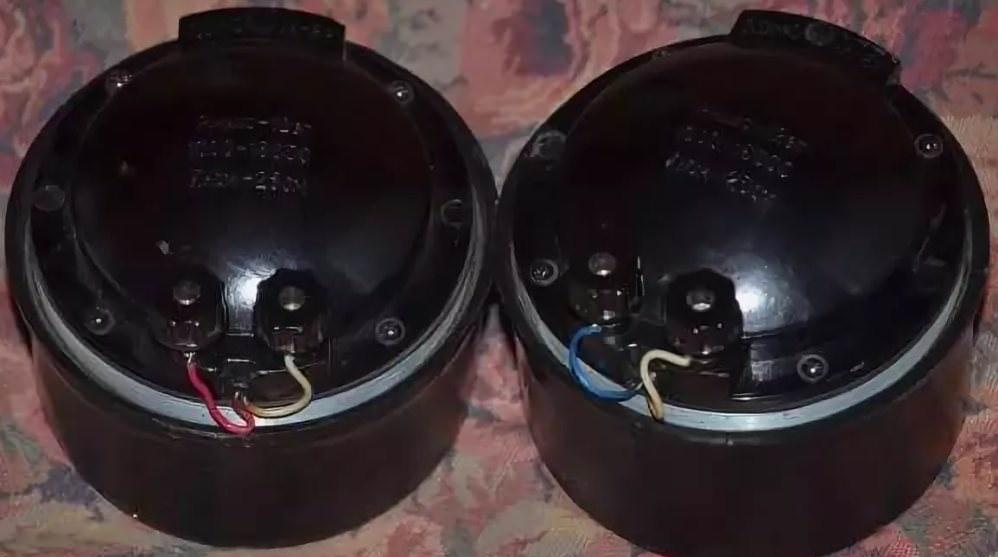

Высокочастотный динамик 1А-22 «Ломо» — это надежная рупорная динамическая головка, разработанная для точной передачи верхних частот в профессиональных и бытовых аудиосистемах. Модель отличается высокой чувствительностью (105 дБ) и широким диапазоном воспроизводимых частот от 1000 до 16000 Гц, что делает её востребованной среди аудиофилов и инженеров. В конструкции используется жесткая лавсановая диафрагма толщиной 200 мкм, обеспечивающая чистое звучание без резонансных искажений. Для более детального изучения советской акустики рекомендуем также ознакомиться с параметрами динамика 2А-16-1 «Ломо».

Ключевой особенностью 1А-22 является использование купольного излучателя из жесткой лавсановой диафрагмы. Подвес тангенциальный, с креплением кольца между крепежными элементами. Каркас звуковой катушки изготовлен из пропитанной бумаги и надежно приклеен к диафрагме. Сама катушка — двухслойная, намотанная алюминиевым проводом диаметром 0,13 мм в эмалевой изоляции, с высотой намотки 4 мм. Звук излучается внутренней стороной диафрагмы, поэтому керн магнитной системы имеет расточенную конструкцию для оптимизации акутического сопротивления.

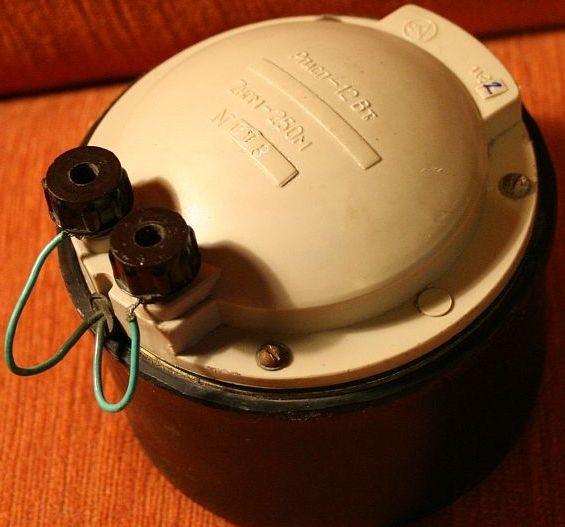

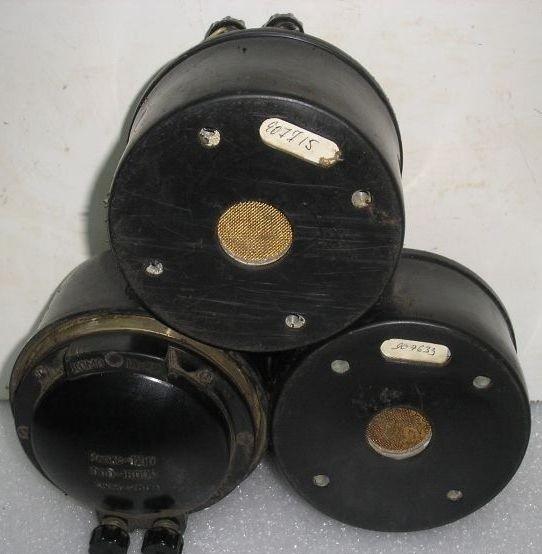

Магнитная система динамика запрессована в полиэтиленовый защитный стакан, что повышает долговечность устройства при длительной эксплуатации на высоких уровнях громкости. Головка является практически полной копией модели 1А-20, однако имеет отличия в конструкции подвижной системы и диапазоне частот. В куполе излучателя предусмотрено сквозное отверстие диаметром 10 мм, а по краям наклеены демпфирующие полоски для подавления паразитных резонансов. Рупора для данных динамиков, как правило, изготавливаются из алюминия.

Технические параметры динамика 1А-22

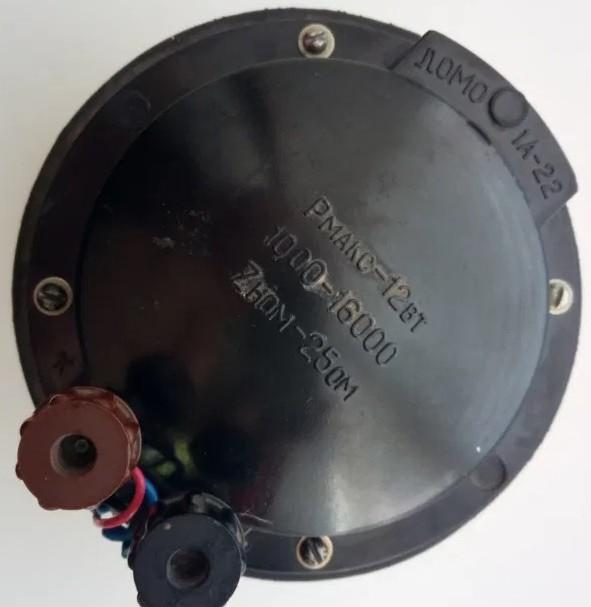

Для правильного подбора кроссовера и расчета акустического оформления необходимо опираться на точные электрические и механические параметры. Ниже приведены основные характеристики, подтверждающие статус динамика как высокочастотного элемента с высоким КПД.

Параметр	Значение
Диапазон частот	1000 – 16000 Гц
Номинальная мощность	12 Вт
Импеданс (Z)	25 Ом
Чувствительность	105 дБ
Сопротивление постоянному току (DCR)	12 – 16 Ом
Габаритные размеры	Ø117 х 102 мм
Вес	~4 кг
Диаметр магнита	1.5 дюйма
Ход диффузора	2 мм
Тип излучателя	Высокочастотный рупорный

Высокая чувствительность в 105 дБ позволяет динамическому головке 1А-22 эффективно работать даже с усилителями небольшой мощности, что является большим преимуществом для ламповых аудиофильских систем. При этом импеданс в 25 Ом требует внимательного подбора фильтров верхних частот для обеспечения ровной АЧХ.

Применение в акустических системах

Высокочастотные динамики 1А-22 «Ломо» исторически применялись в акустических системах концертного и профессионального назначения. Благодаря прочному корпусу и надежной магнитной системе, они способны выдерживать высокие нагрузки. Модель успешно использовалась в таких легендарных АС, как и .

Сегодня эти динамики часто используются в проектах по реставрации советской акустики или в создании кастомных колонных систем. Они отлично подходят как для закрытых ящиков (sealed), так и для фазоинверторов (bass-reflex), обеспечивая детализированное и прозрачное звучание высоких частот. Для сравнения, более современные аналоги, такие как , могут предлагать иные акустические решения, но 1А-22 сохраняет уникальное «советское» звучание.

Аналоги и сравнение звучания

При поиске замены или апгрейда системы, пользователи часто ищут аналоги 1А-22. Среди зарубежных моделей технически близкими можно считать высокочастотные драйверы с высоким импедансом и чувствительностью. Например, динамики Audison VOCE AV K6 или модели от Pioneer серии TS-A, хотя они имеют другую конструкцию излучателя.

Среди советских и российских аналогов стоит отметить модель 1А-28 «Ломо», которая также относится к высокочастотным рупорным головкам, но имеет ряд конструктивных отличий в магнитной системе. Звучание 1А-22 характеризуется как чистое, с акцентом на верхнюю середину и высокие частоты. Оно способно передавать мельчайшие нюансы вокала и инструментов, что высоко ценится в жанрах джаза и классической музыки.

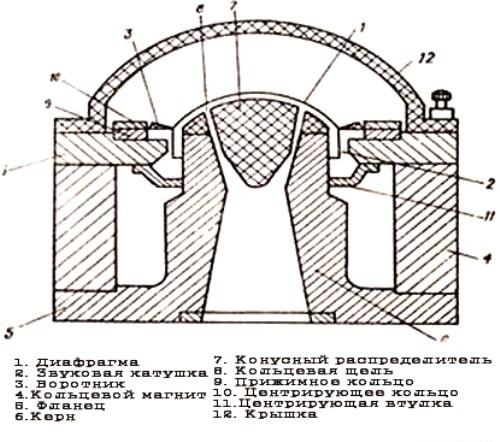

Излучатель 1А-22 излучает звук внутренней (под купольной) стороной диафрагмы. Предрупорная камера образуется за счет конусного распределителя, приклеенного к керну, а кольцевая щель в распределителе формирует горло рупора. Такая конструкция обеспечивает широкую диаграмму направленности, что важно для создания объемной звуковой сцены.

Описание конструкции и производство

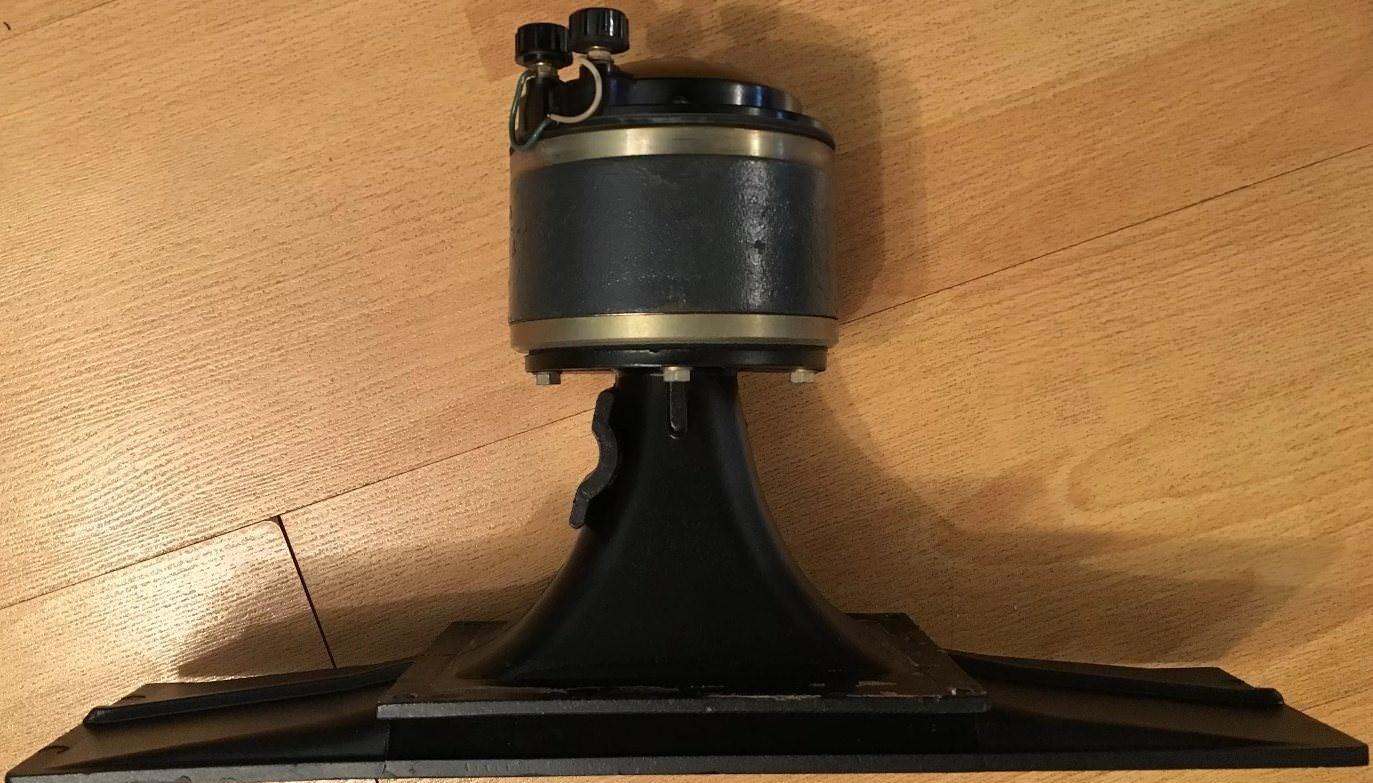

Динамическая головка 1А-22 состоит из магнитной системы, подвижной системы, крышки корпуса и нагрузочного рупора. Изготовителем выступает оптико-механическое общество “ЛОМО”, г. Ленинград. Качество материалов, таких как лавсановая диафрагма и алюминиевая обмотка катушки, обеспечивает стабильность параметров во времени.

Особое внимание в конструкции уделено демпфированию. В куполе излучателя 1А-22 имеется сквозное отверстие диаметром 10 мм, а по его краям наклеены демпферирующие полоски. Это решение помогает подавить нежелательные резонансы купола, делая звучание более гладким и естественным. Полярность подключения должна соблюдаться для правильной фазировки в многополосной системе.

Каркас звуковой катушки выполнен из пропитанной бумаги и приклеен к диафрагме. Звуковая катушка двухслойная, намотана алюминиевой жилой Ø0,13 мм в эмалевой изоляции с высотой намотки 4 мм. Такая конструкция обеспечивает хорошую теплоотдачу и механическую прочность при больших ходах диффузора.

Головка является почти полной копией 1А-20. Отличие в конструкции подвижной системы, диапазоне воспроизводимых частот и в том, что магнитная система 1А-22 запрессована в полиэтиленовый защитный стакан. Это делает её более устойчивой к внешним воздействиям и влаге.

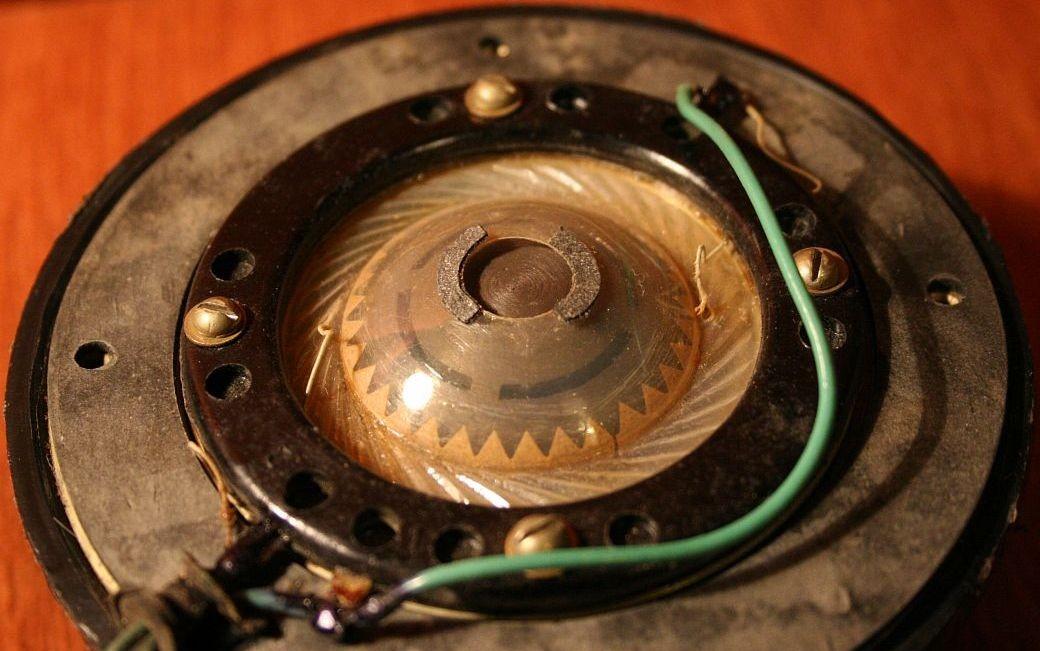

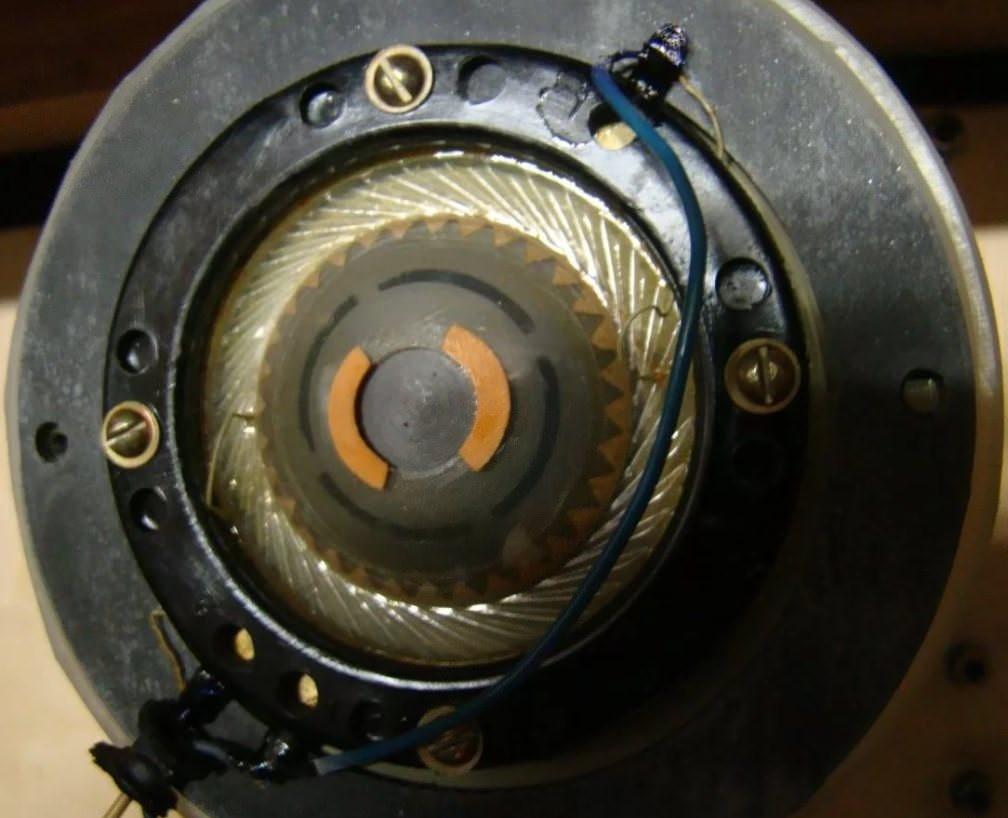

Головка 1А-22 со снятой крышкой:

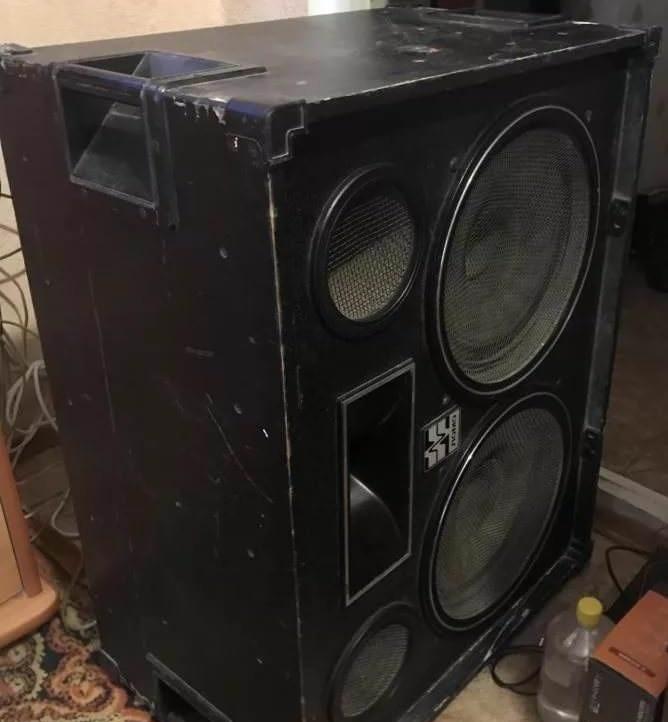

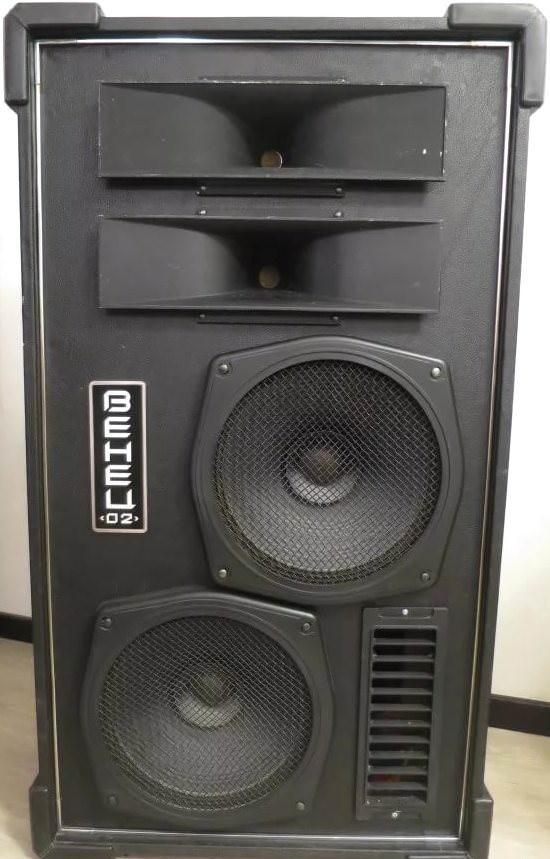

Головки использовались в акустических системах концертного назначения – “Венец0-02”, “30 А-188” (ЛОМО). Сегодня они остаются популярными среди коллекционеров и любителей ретро-аудио благодаря своему уникальному звучанию и доступности на вторичном рынке.
