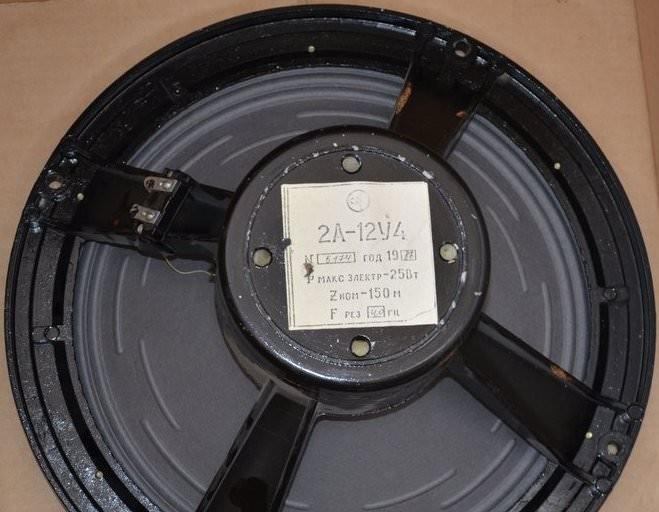

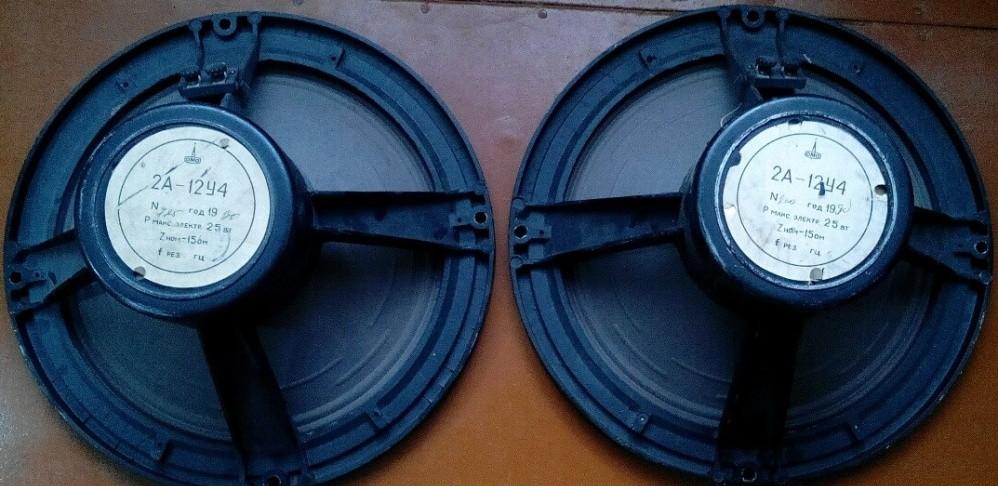

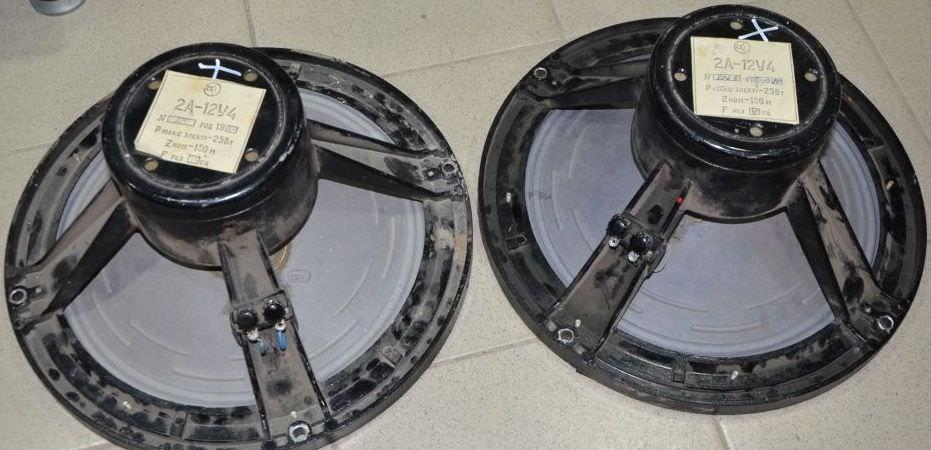

Динамик 2 А-12 У4 «КинАп» («Ломо»)

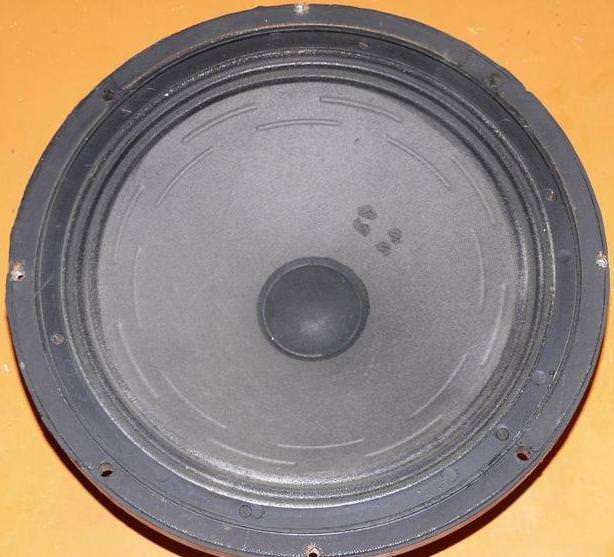

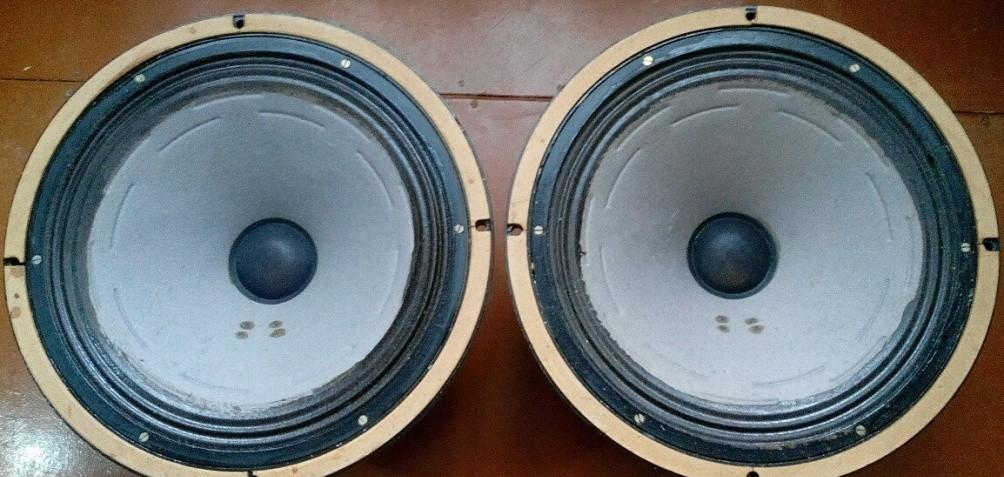

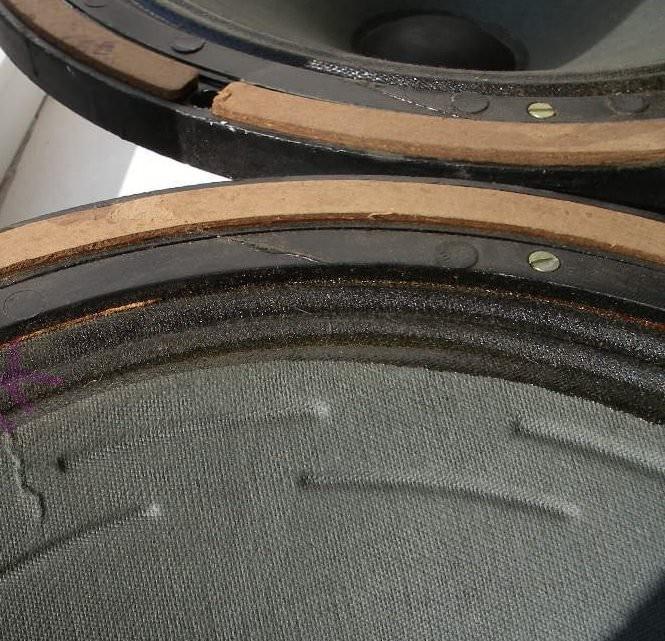

Динамик 2А-12 У4 КинАп (Ломо) — это широкополосный громкоговоритель для воспроизведения низкочастотного диапазона звукового спектра. Данная модель производилась как на заводе Ломо, так и на . Отличительной чертой экземпляров, выпущенных на «Ломо», является подвес с пропиткой, пылезащитный колпачек из черной ткани и более прочный серый диффузор. У самарских аналогов (Кинап) пропитка подвеса обычно отсутствует, а диффузор выполнен из менее прочного светлого материала. Если вы ищете другие решения, ознакомьтесь с информацией о том, как 10 МАС-1 может звучать лучше.

Технические характеристики 2А-12

Для удобства восприятия основные параметры динамика сведены в таблицу:

Для сравнения с другими моделями, посмотрите характеристики Динамик 2А-18У4 «Ломо».

Конструкция и описание 2А-12

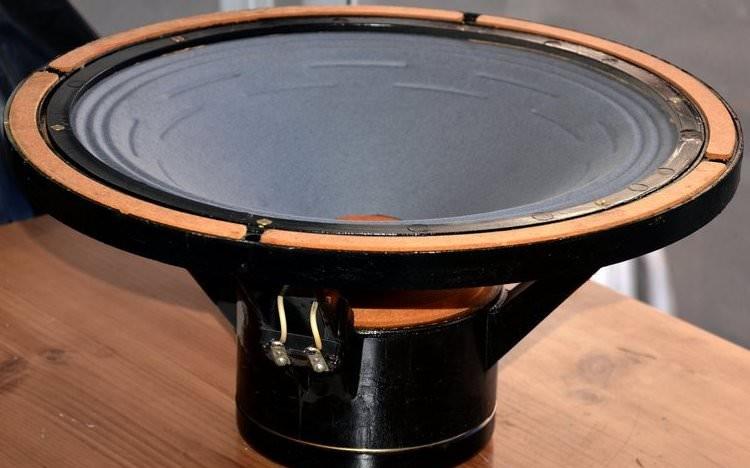

Это низкочастотная круглая динамическая головка с постоянным магнитом и диффузорным излучателем. Корзина выполнена из алюминиевого сплава, что обеспечивает необходимую жесткость при относительно небольшом весе. Подвижная система состоит из бумажного диффузора, звуковой катушки и центрирующей шайбы.

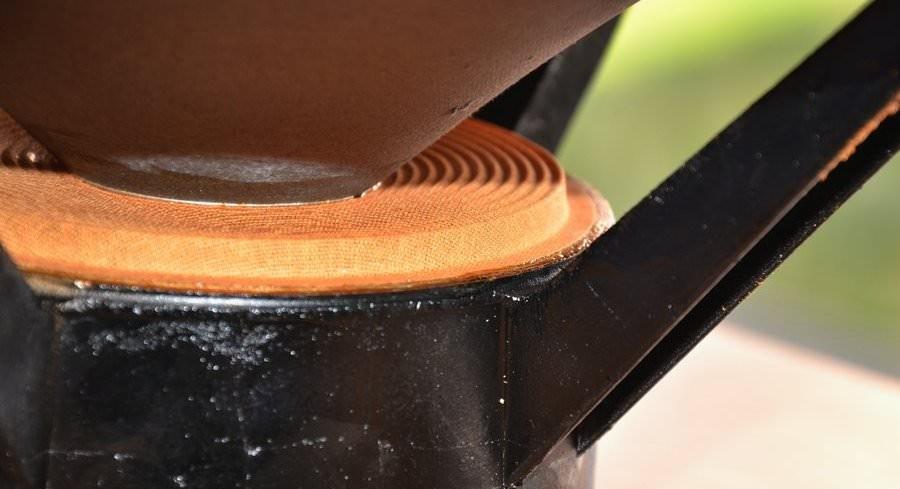

Образующая диффузора криволинейна. Диаметр рабочей части составляет 285 мм, а масса — 31 г (±2 г). Внешним подвесом служит край диффузора с концентрической гофрировкой. Центрирующая «коробчатая» шайба из бакелезированной материи также имеет гофрировку. Подвижная система крепится к диффузородержателю в двух плоскостях: по наружному краю и в плоскости шайбы.

Параметры подвижки 2А-12

Точные геометрические параметры катушки и каркаса важны для ремонта и восстановления динамика:

• высота гильзы (каркаса) катушки с отбортовкой: 38 мм

• высота отбортовки (отгиба под диффузор): 0,4 мм
• высота намотки катушки: 17,5 мм

• внутренний диаметр катушки: 53,2 мм
• внешний диаметр по намотке: 54,5 мм
• диаметр отверстия верхнего фланца: 55,3 мм

• зазор катушка-керн: 0,35 мм
• зазор катушка-фланец: 0,4 мм

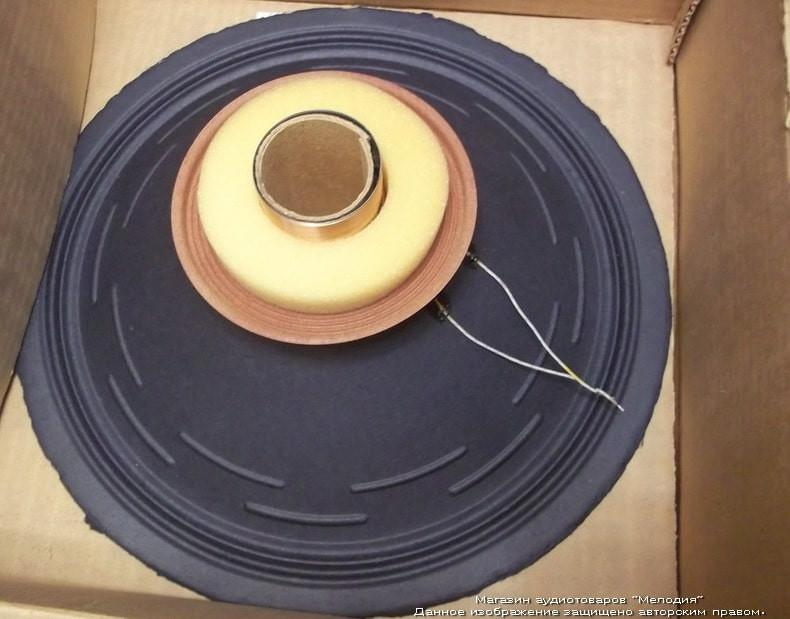

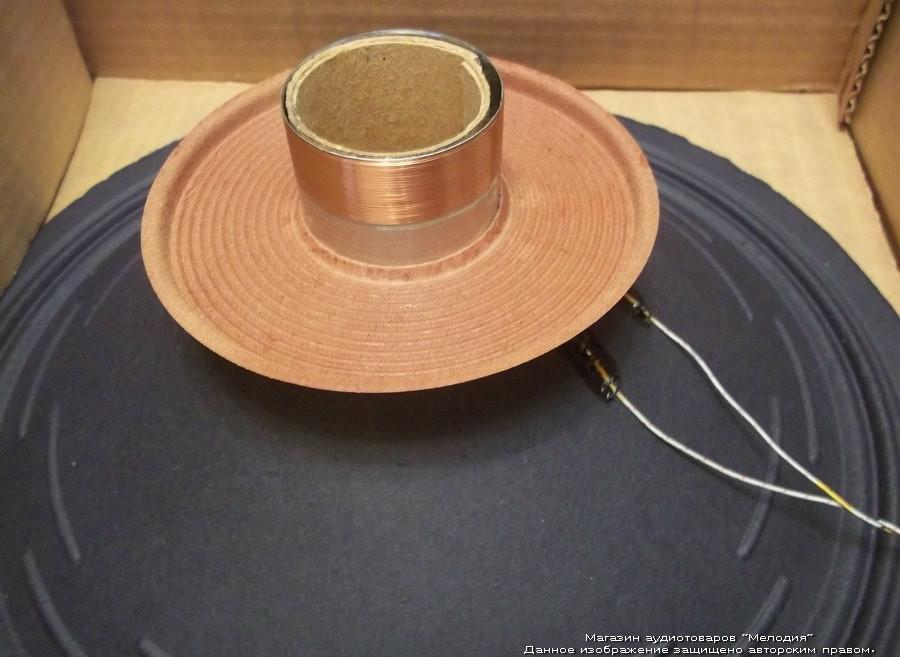

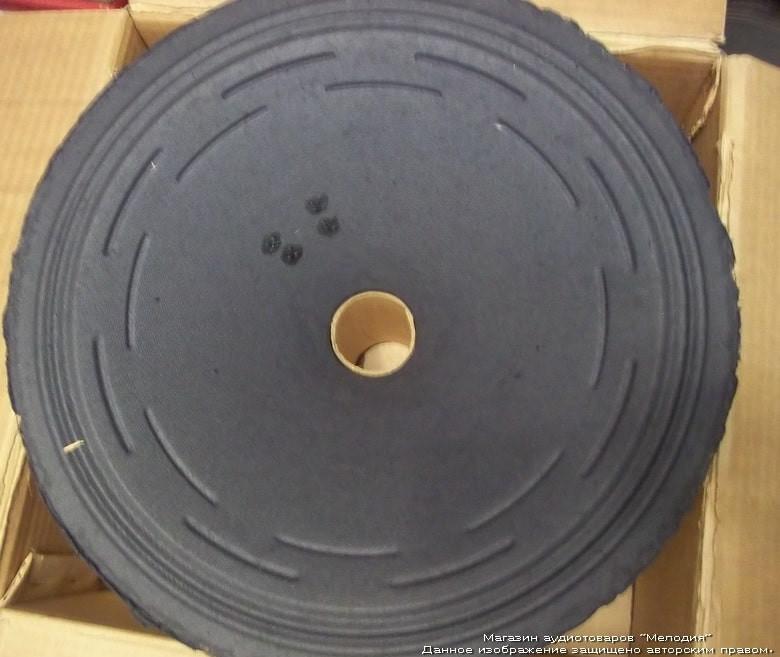

Подвижная система 2А-12 ЛОМО (90-е года)

Магнитная цепь головки состоит из магнита, нижнего фланца с керном и верхнего фланца, скрепленных латунными шпильками. Высота кольцевого зазора при диаметре керна 52,5 мм составляет 12 мм, радиальная ширина — 1,4 мм. На керне установлен медный колпак для снижения индуктивности.

Звуковая катушка имеет 155 витков (±10 витков), намотанных из провода ПЭЛ диаметром 0,21 мм. Каркас изготовлен из алюминиевой фольги толщиной 0,2 мм и представляет собой незамкнутый цилиндр с канавкой для равномерной намотки. Провод намотан в два слоя, каждый из которых промазан клеем БФ-4. Для приклейки катушки к диффузору на каркасе предусмотрена коническая отбортовка.
