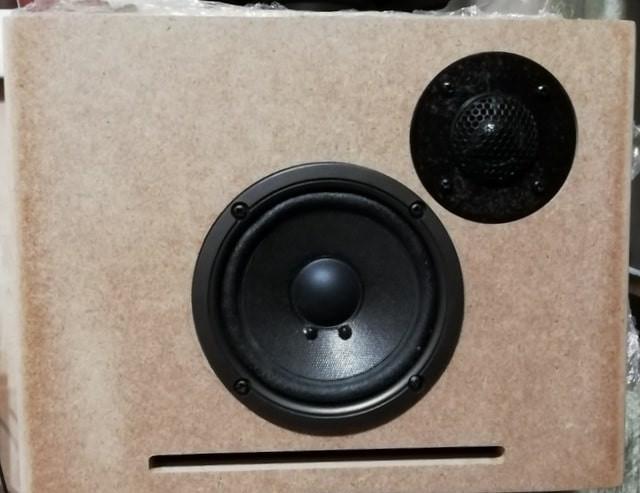

Акустическая система выполнена по варианту модели GURU Q10 и по внешним габаритам полностью соответствует оригиналу. Громкоговорители установлены так же по сходству.
Основные параметры:
2-х полосная АС с фазоинвертором
Установленные громкоговорители:
НЧ: Ø130 мм (Onkyo D-032AX) с подвесом Петра Зодниева
ВЧ: 20 мм, купольные Hertz
Внешние размеры (ВхШхГ): 232х300х252 мм
Описание

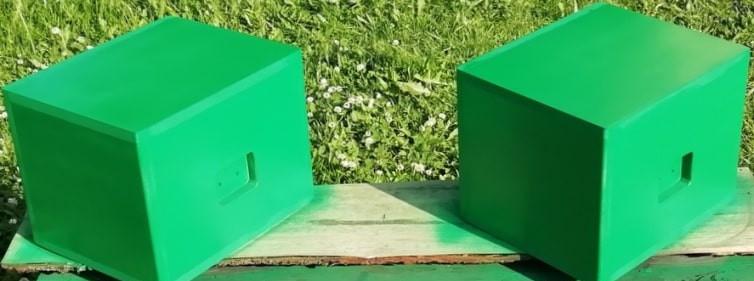

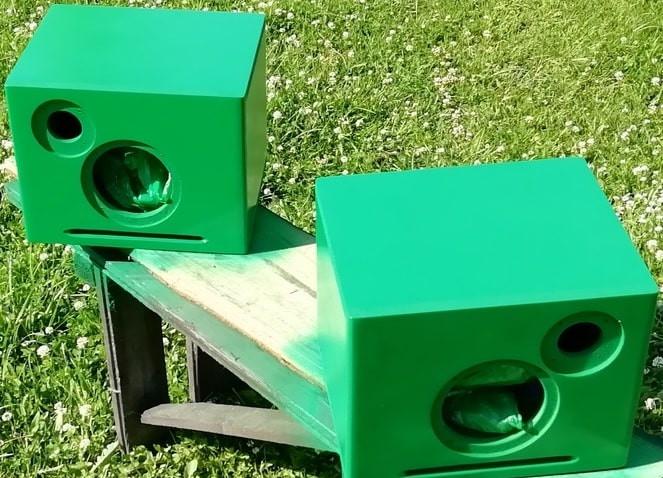

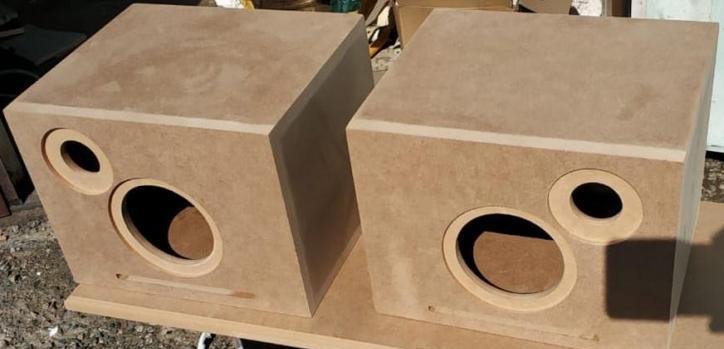

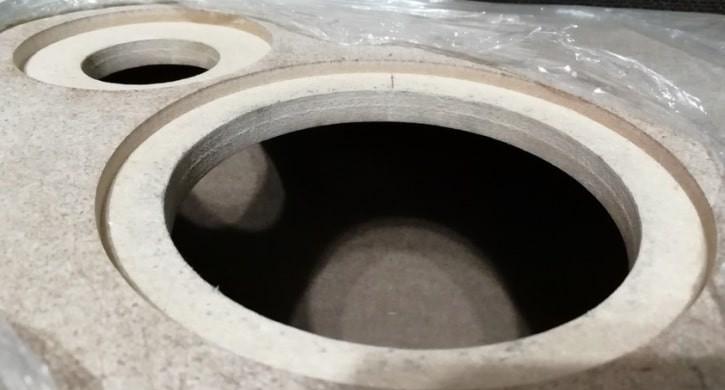

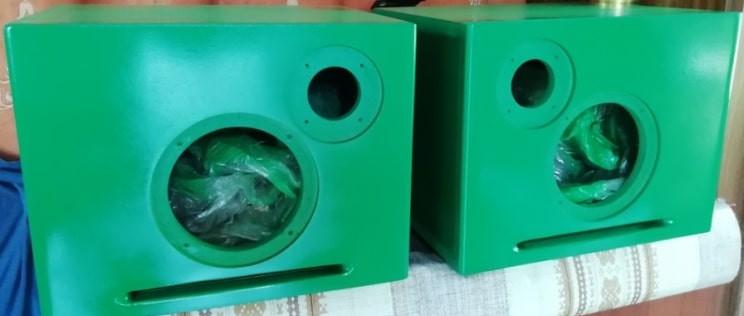

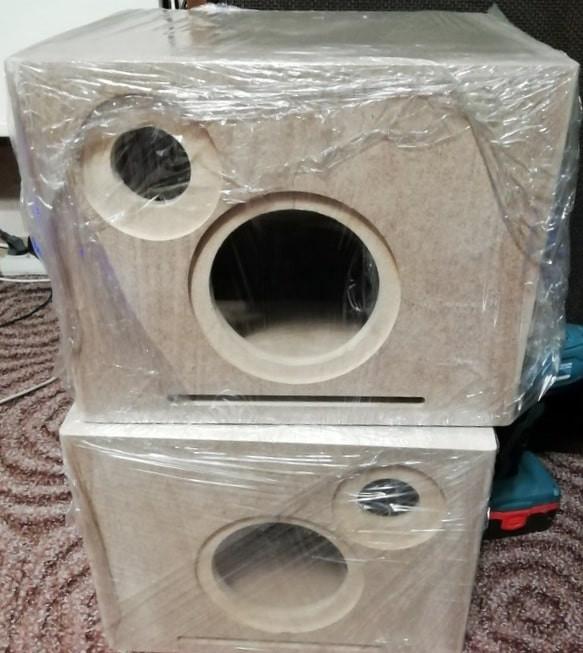

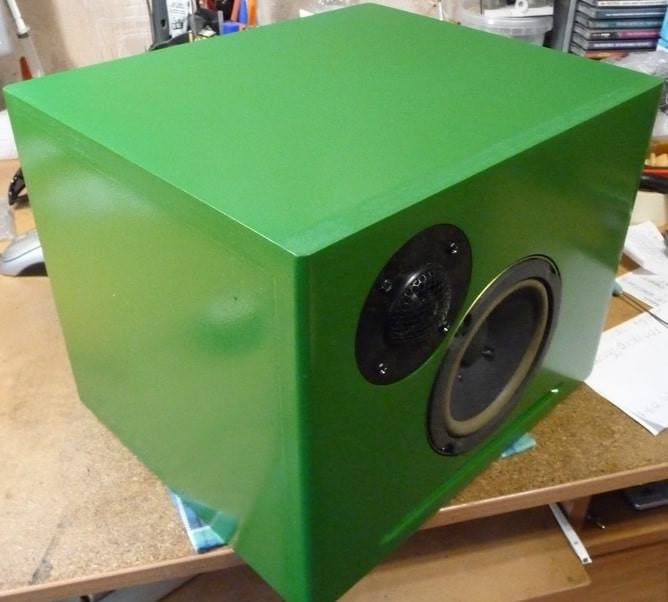

Корпус изготовлен из MDF с толщиной панелей 16 мм. Внутренний объем 11,8 л. Все грани скруглены. Внешне корпус полностью окрашен аэрозольной краской изумрудного цвета А14. ВЧ смещен от центральной оси. Входные терминалы прищепки, провод сечением в 2,5 мм2 подходит отлично.
Внизу находится отверстие щелевого фазоинвертора высотой 9 мм, он точно соответствует оригинальным АС. Нижняя его часть – дно корпуса. На две рейки высотой в 9 мм приклеена верхняя часть ФИ толщиной 10 мм. Вот и вся хитрость. Внутренние стороны (верх и боковины) ФИ заовалены. Площадь ФИ эквивалентна Ø44,8 мм. При длине 120 мм получается частота настройки в 51,8 Гц.

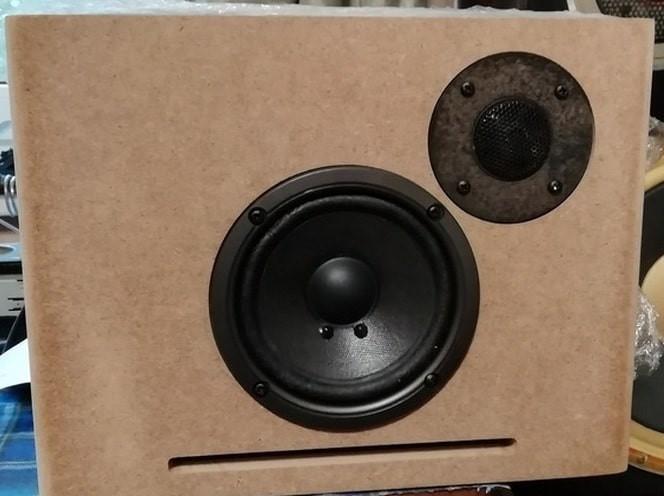

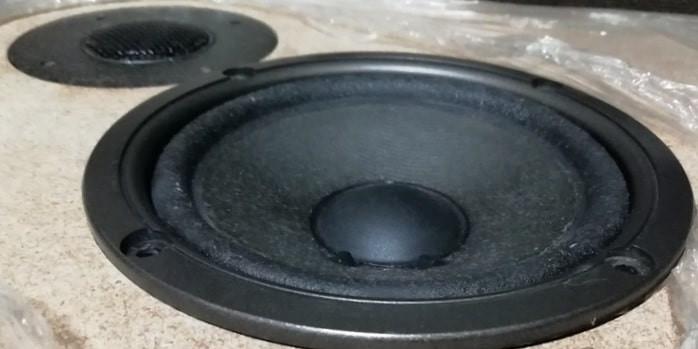

НЧ динамик Ø130 мм от акустики Onkyo D-032AX. У оригинальных динамиков подвес резиново-пластиковый, у этих же динамиков подвес от Петра Зодниева. В акустике Guru Audio диаметр НЧ всего 102 мм.

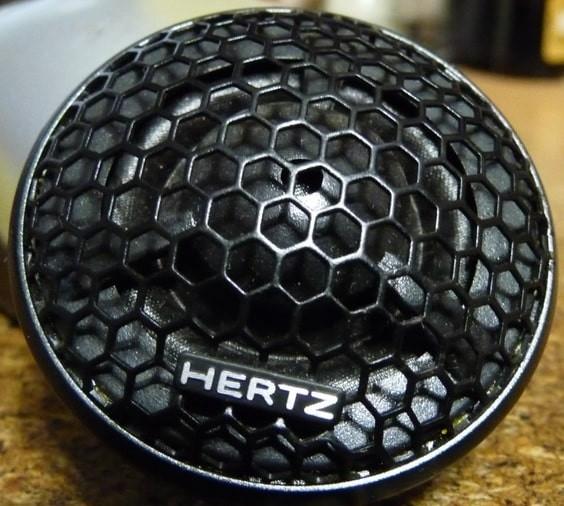

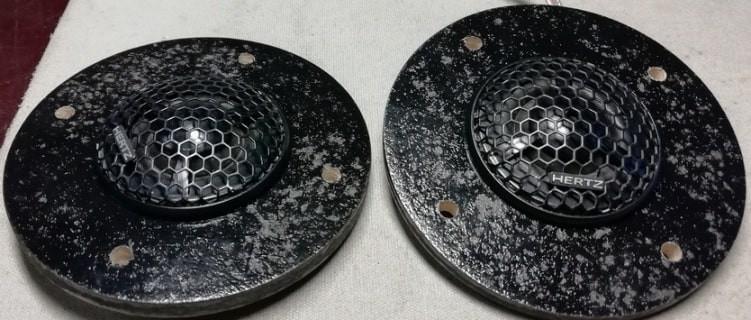

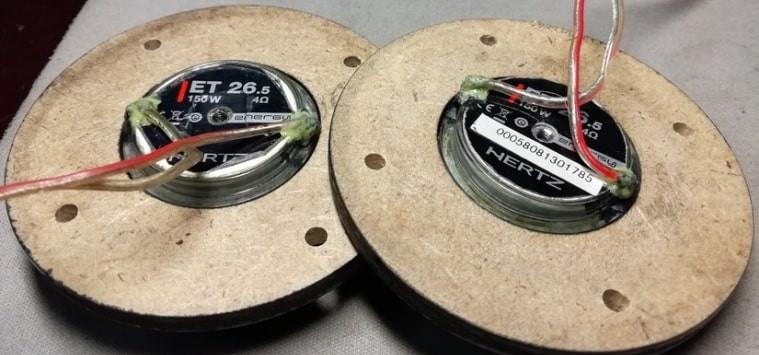

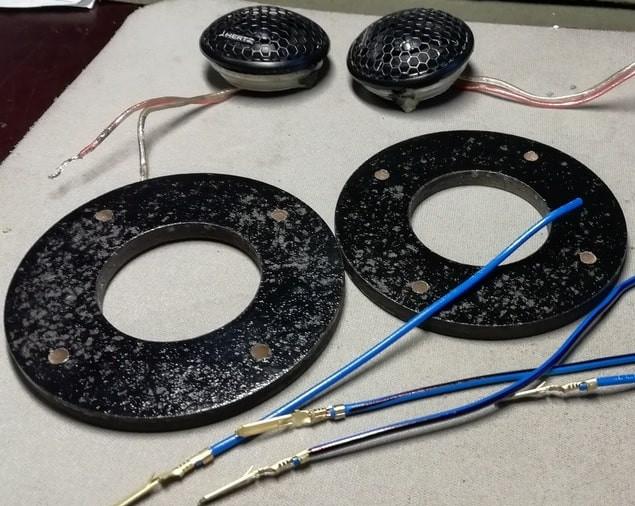

ВЧ динамики автомобильные, Hertz. Перемотаны на 8 Ом. Неодимовый магнит, тканевый купол. Звуковая катушка намотана медной жилой, каркас алюминиевый Ø20 мм. Магнитная жидкость из зазора удалена. Декоративный фланец из ДВП толщиной 8 мм.

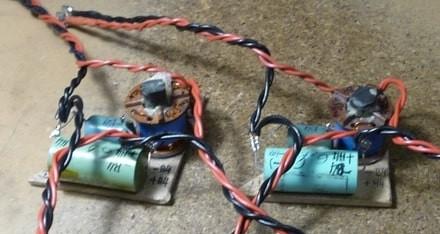

Частота раздела будет сохранена как у оригинальных АС – 3300 Гц. Фильтр последовательный. НЧ через катушку на ферритовом сердечнике с индуктивностью 0,8 мГн/0,41 Ом. ВЧ динамик включен через конденсатор К73-11 5 мкФ и сопротивление 1,8 Ом/5 Вт.

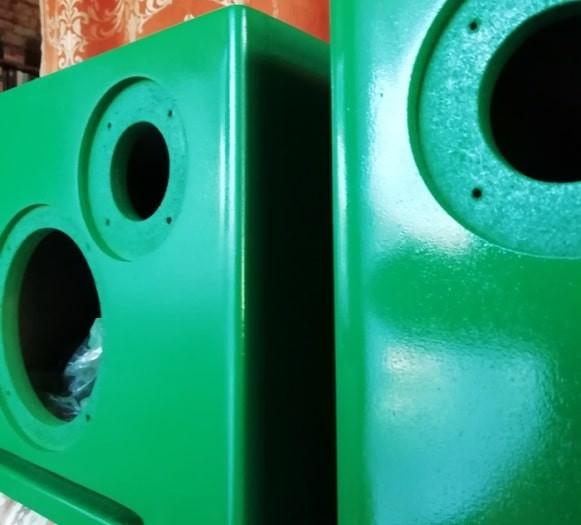

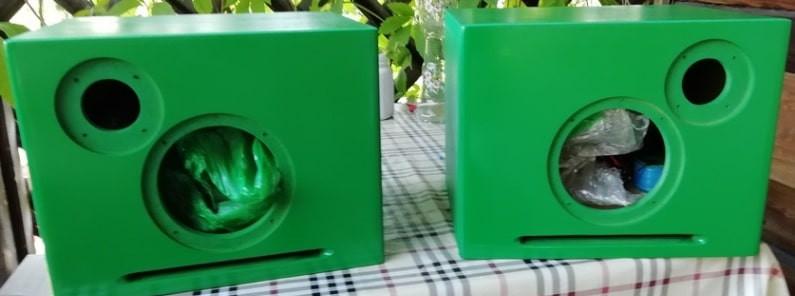

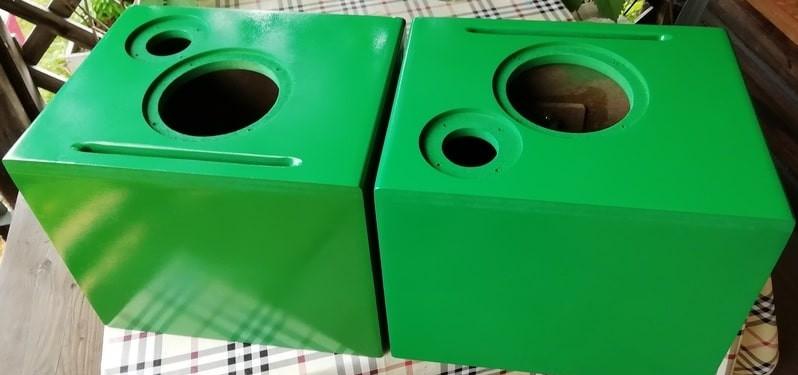

2 слой покраски. Алкидная краска прекрасно легла на акриловую, придав ей некий глянец. Несовместимости не возникло.
Первое прослушивание. Неожиданно мягкое и сбалансированное звучание. Без всякого бубнения и гулкости. Ударной мощи на НЧ конечно нет, но колоночки и не пасуют перед поданной на них мощностью.
Aвтор: Meshin
