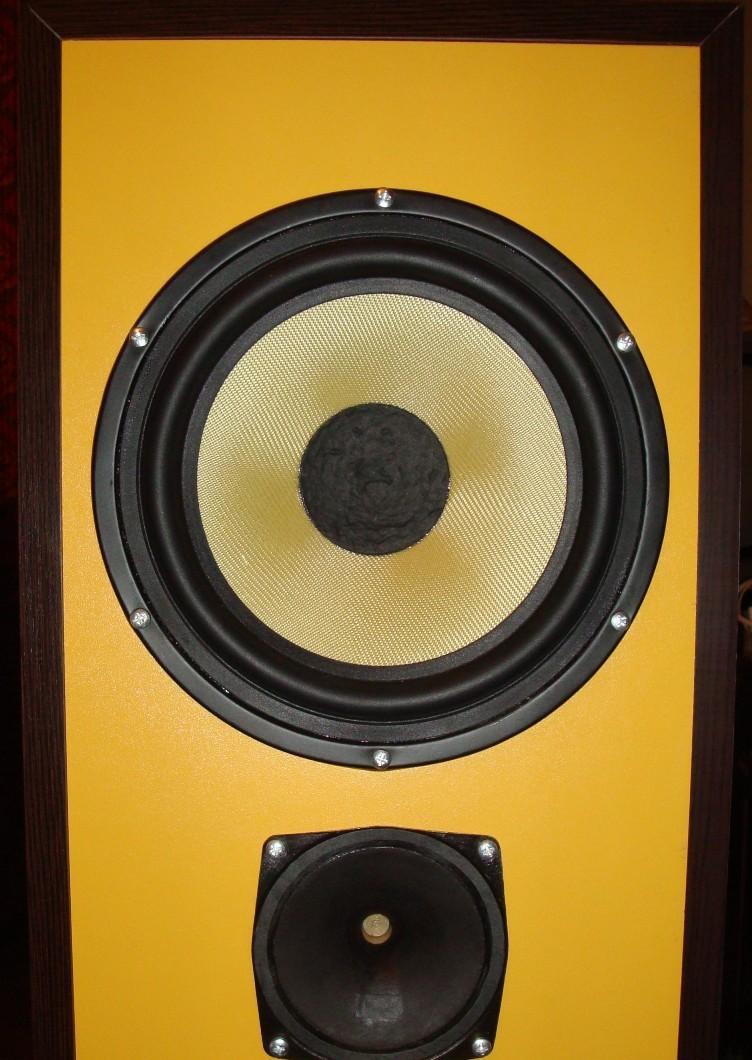

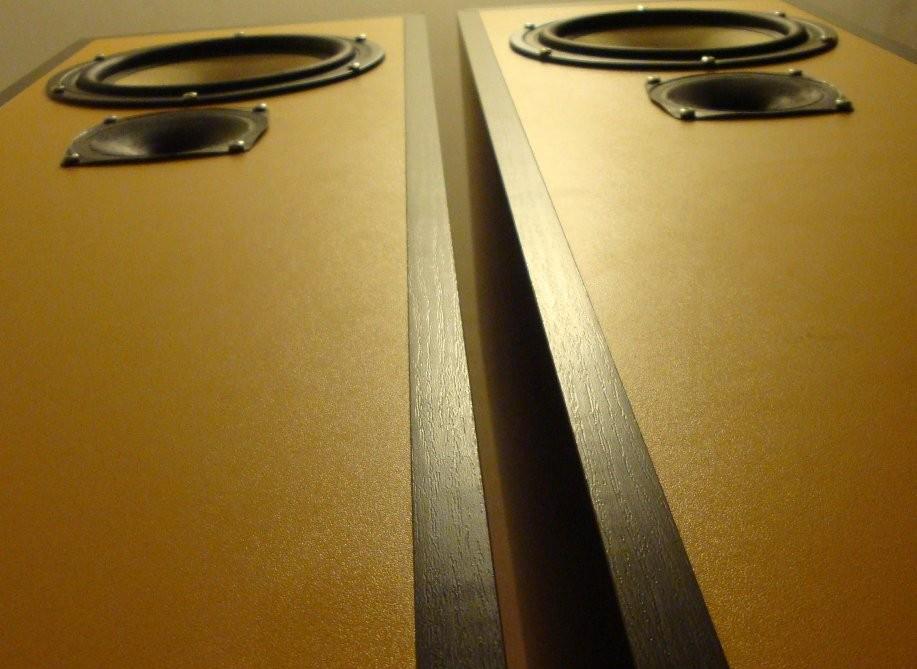

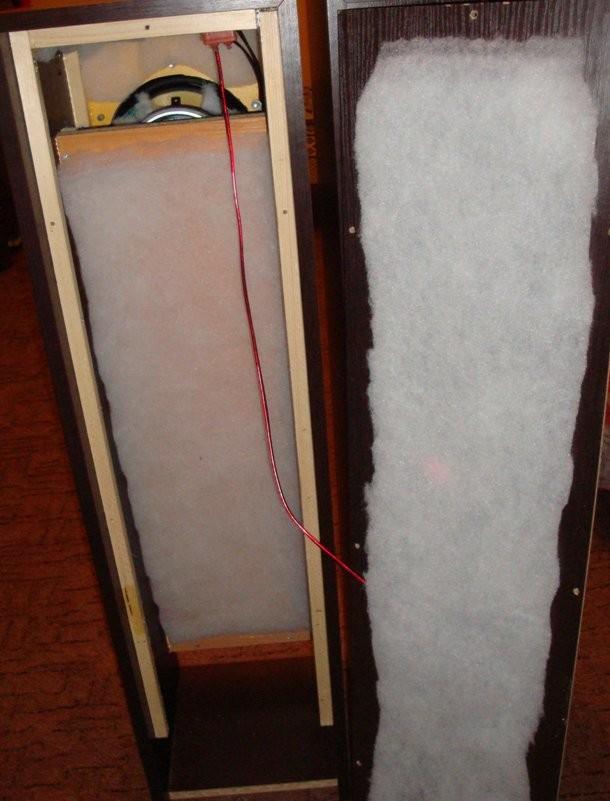

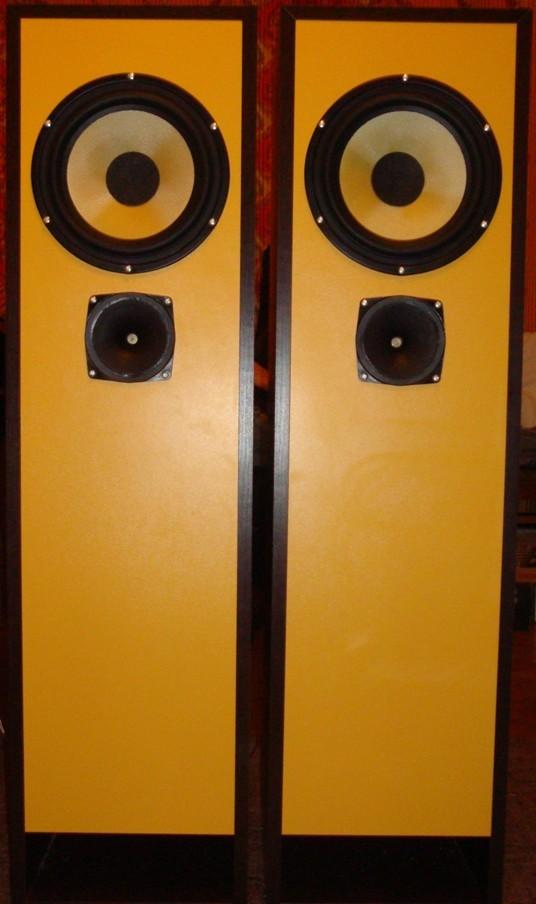

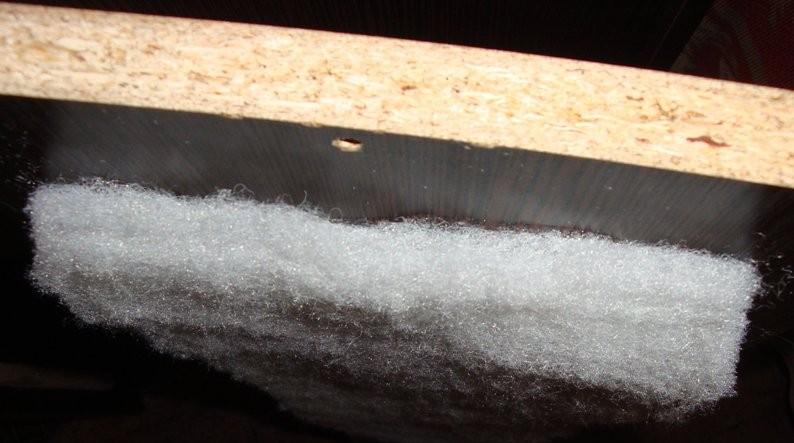

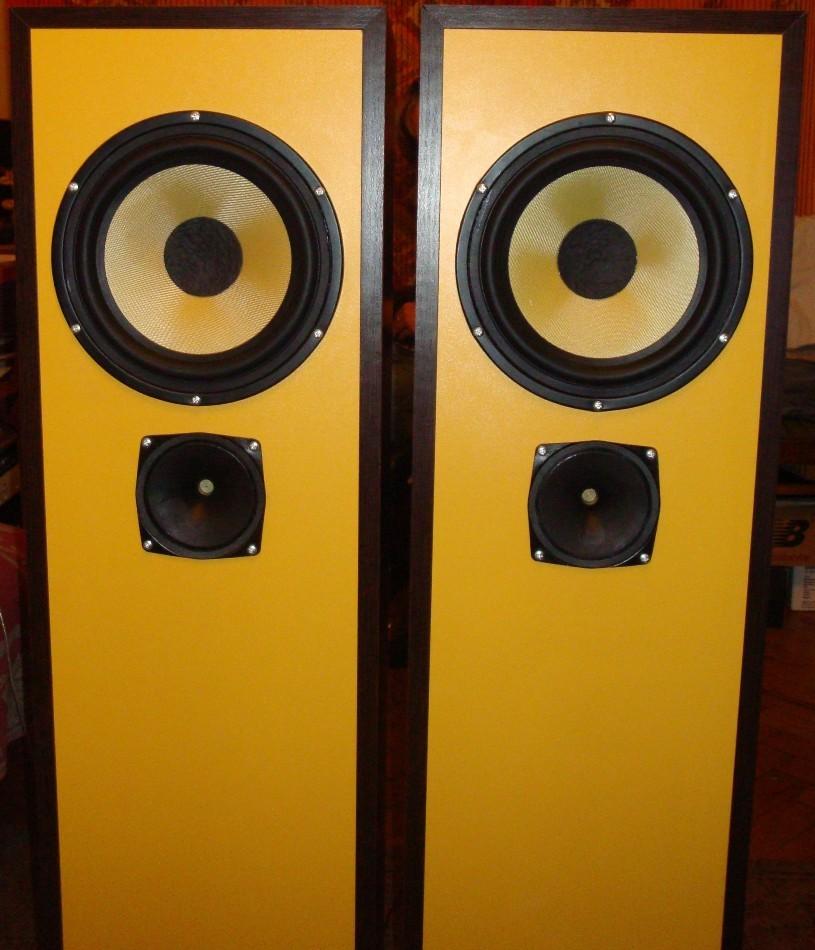

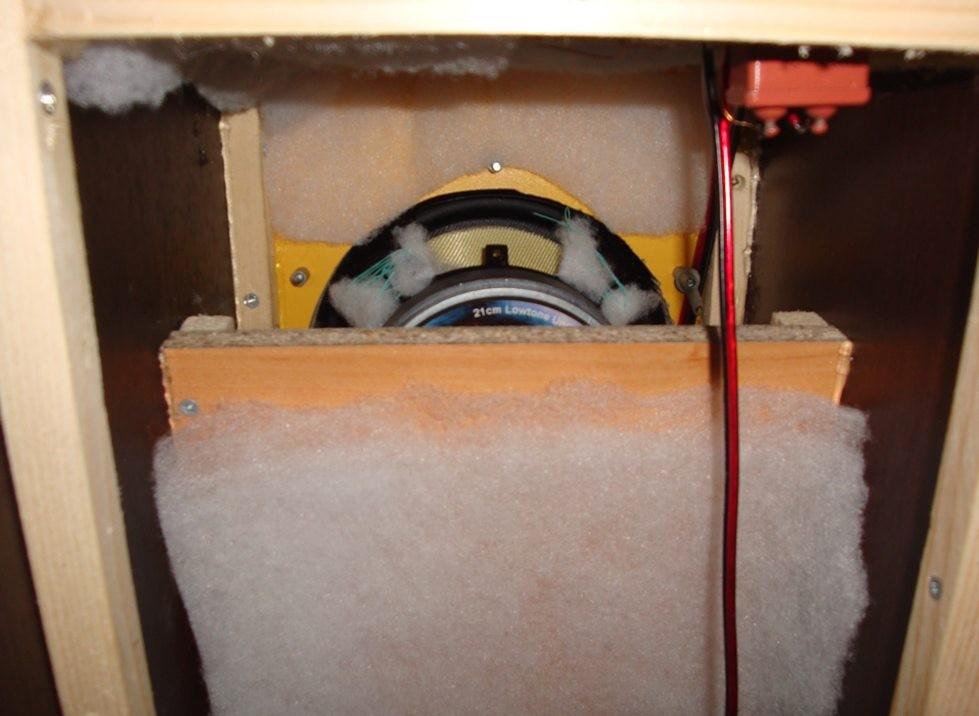

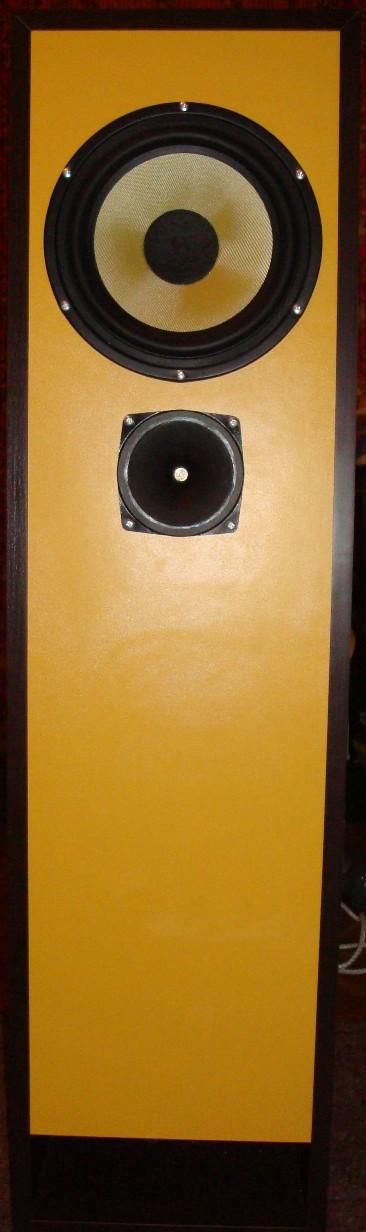

Акустическая система выполнена в оформлении TQWP (расширяющаяся четвертьволновая труба). В данном корпусе TQWP настроен на частоту основного резонанса НЧ динамика Alphard DW80K2 – 35 Гц. Корпус изготовлен из ламинированного ДСП толщиной 16 мм. Изнутри АС оклеена синтепоном толщиной 20 мм. Выход TQWP выведен ни лицевую панель и находится в самом низу. В качестве фильтра применена схема 1 порядка с разделом в районе 5000 Гц, катушка для НЧ динамика и конденсатор 4 мкФ для ВЧ динамика 5 ГДВ-1-8 (3 ГД-31). Динамики установлена на лицевой панели, вдоль вертикальной оси, вверху НЧ, под ним – ВЧ.

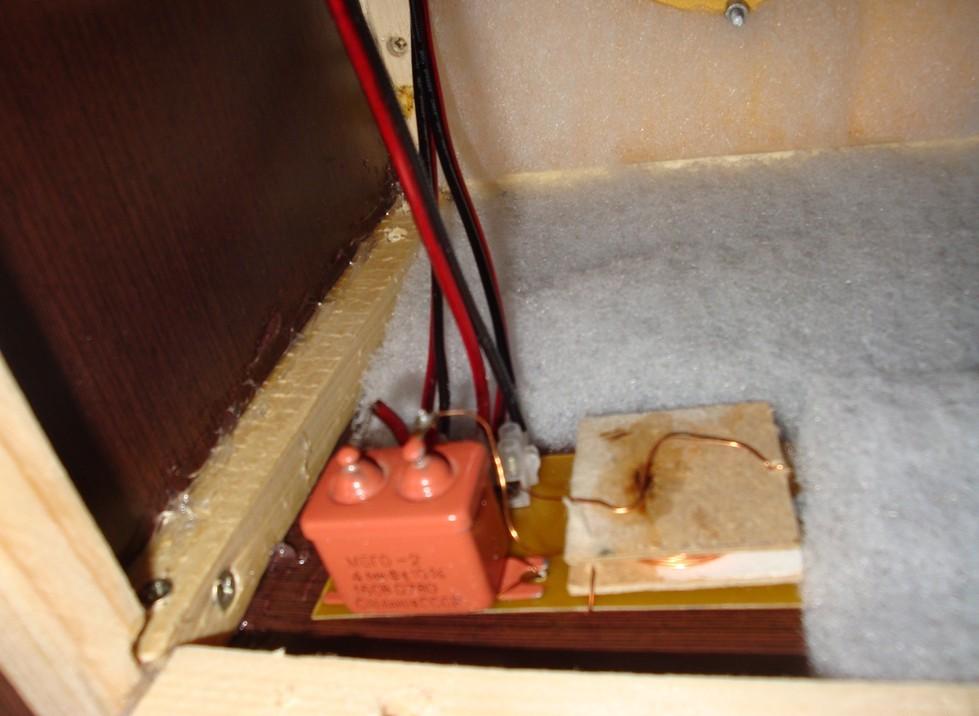

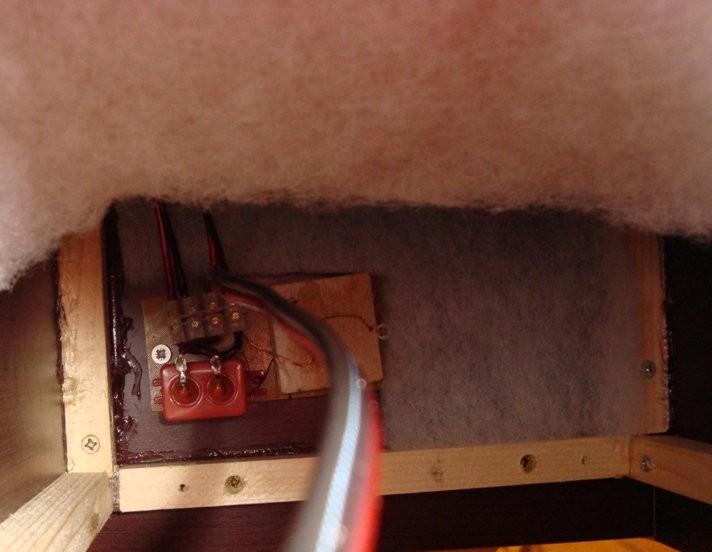

Электрический фильтр:

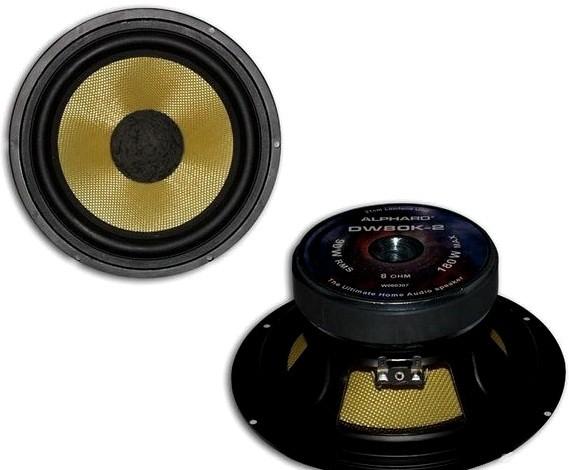

Alphard DW80K2 старых выпусков:
Автор проекта: Руслан, 2011 г.
