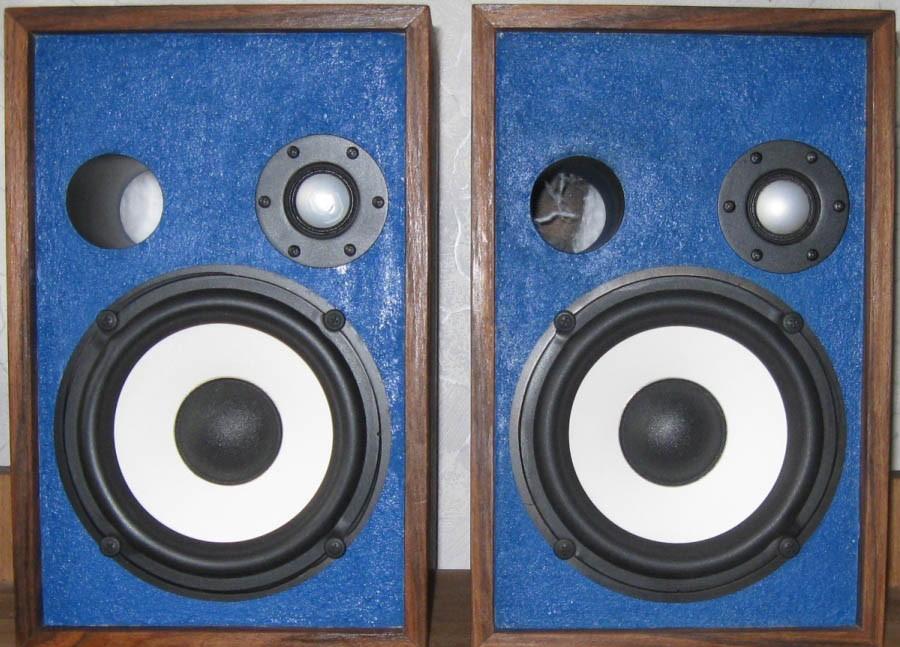

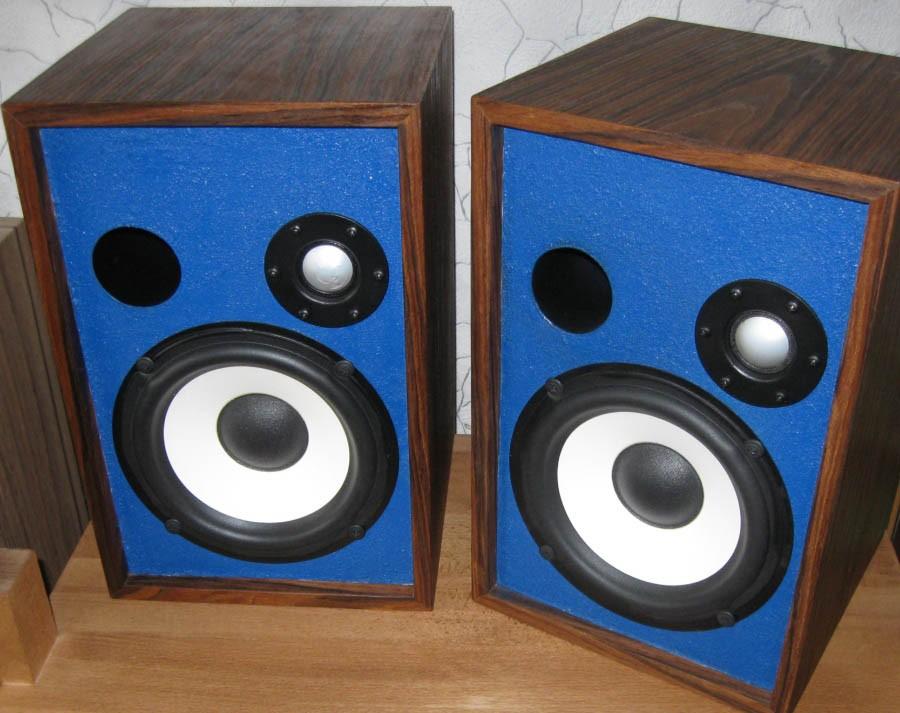

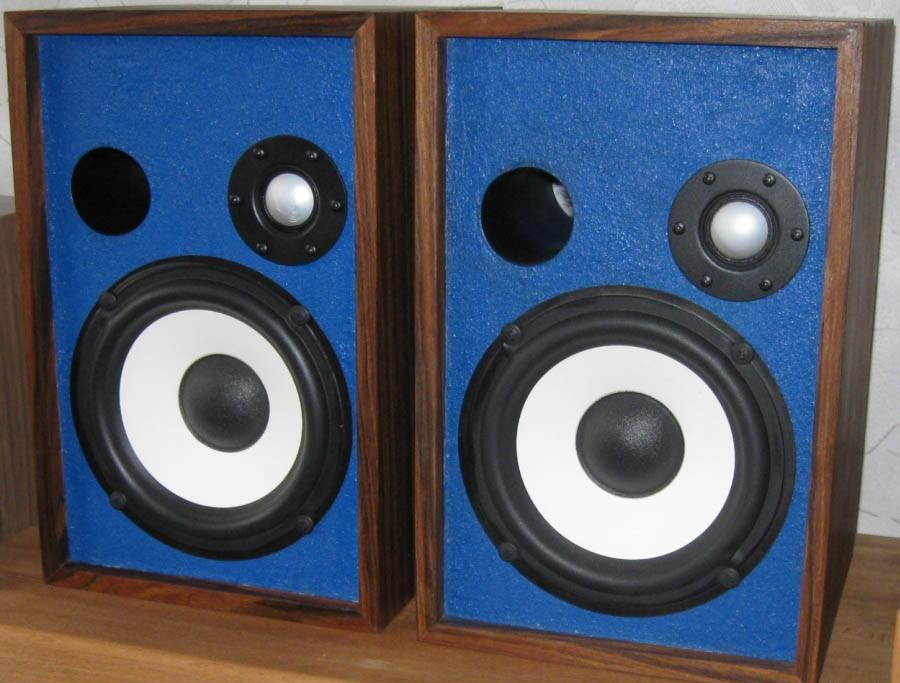

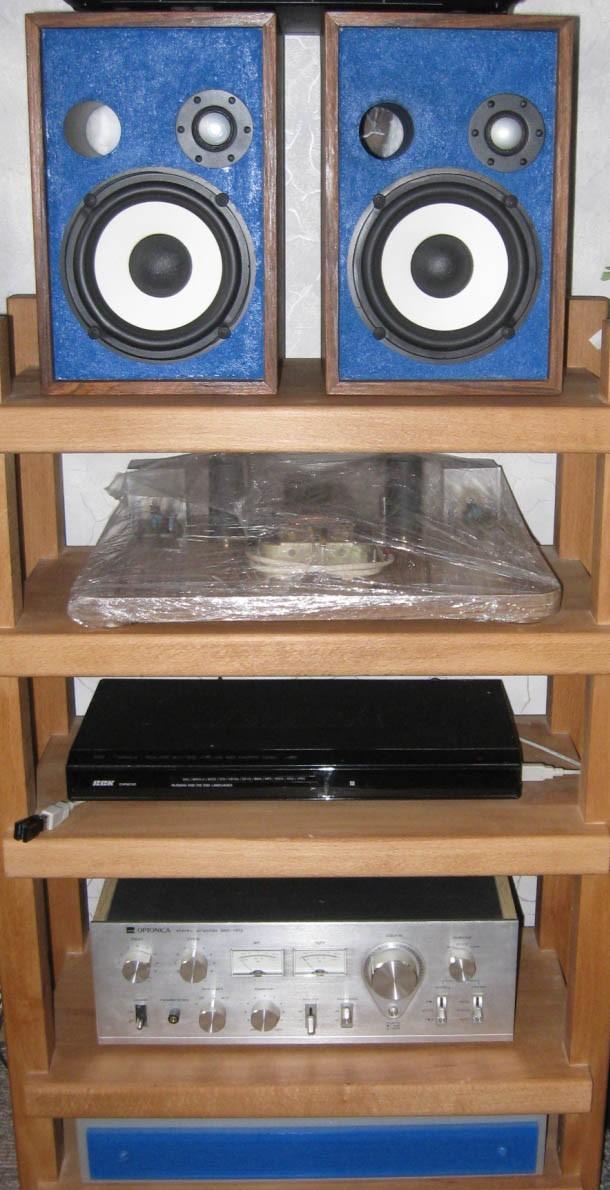

Акустическая система JBL 4312M: проект 2-полосной колонки

Данный проект представляет собой упрощенную 2-полосную версию легендарных студийных мониторов JBL 4312M. Отказ от СЧ-динамика позволил значительно упростить конструкцию кроссовера, снизить стоимость сборки и избежать проблем с фазовой когерентностью, характерных для сложных 3-полосных систем. Это решение идеально подходит для энтузиастов, ценящих чистоту звука и простоту конструкции, напоминая по духу такие проекты, как JBL L82 Classic.

Технические характеристики:

2-х полосная АС с фазоинвертором

Диапазон воспроизводимых частот: 80 – 20000 Гц

Неравномерность АЧХ в диапазоне 100-20000 Гц ±3 дБ

Мощность: 20 Вт

Сопротивление: 5 Ом

Используемые динамики:

НЧ/СЧ: 130 мм (конусный, бумажный диффузор с резиновым подвесом)

ВЧ: 28 мм (купольный, алюминиевый на тканевом подвесе)

Габариты (ВхШхГ): 310х200х180 мм

Масса одной АС: 3,9 кг

АЧХ системы по линии ВЧ динамика с 1 м:

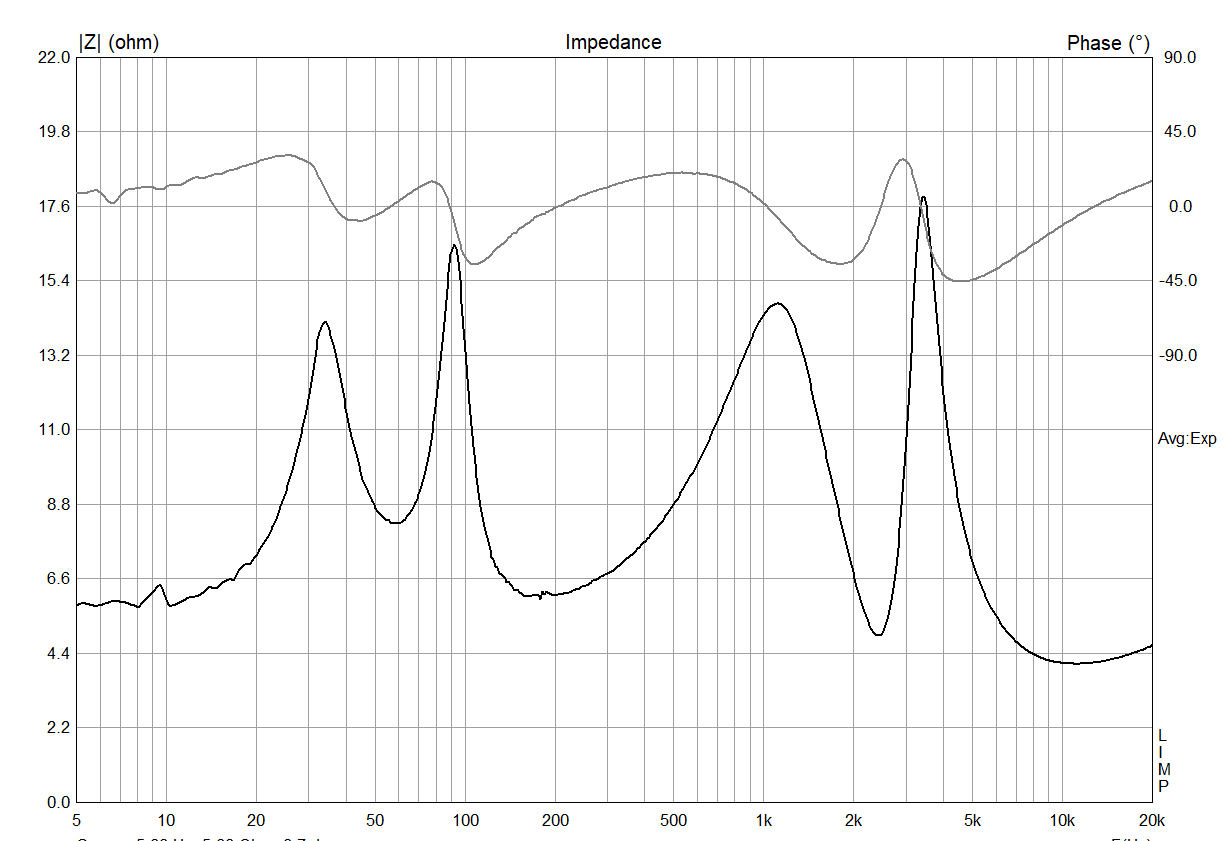

Импеданс и фаза:

Описание:

Акустические системы были сделаны как копия на знаменитые , а верней на их младшую модель . Только cделал не 3-х полосную систему а 2-х. Так же в моем варианте нет регулировки по СЧ и ВЧ.

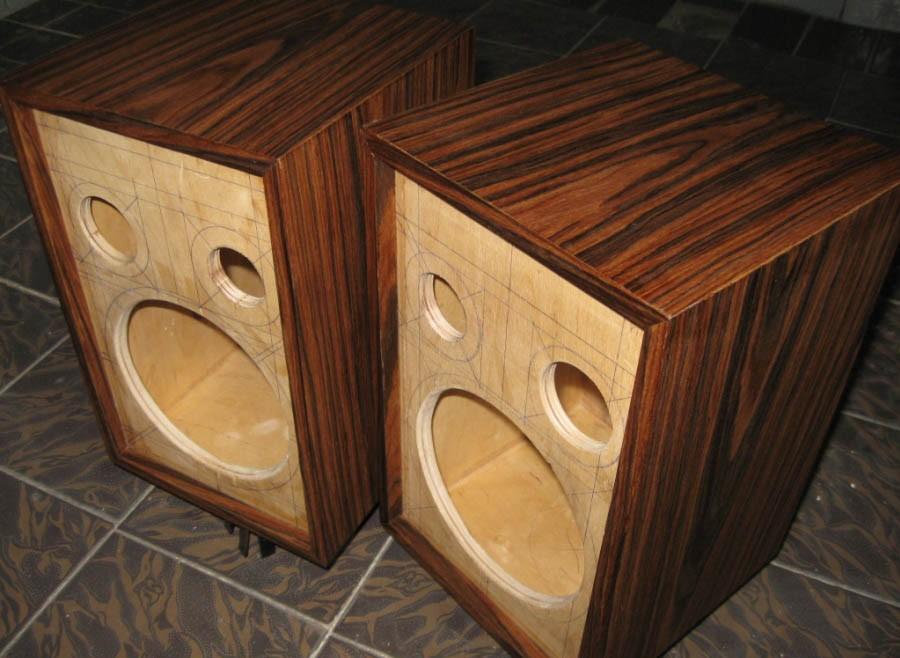

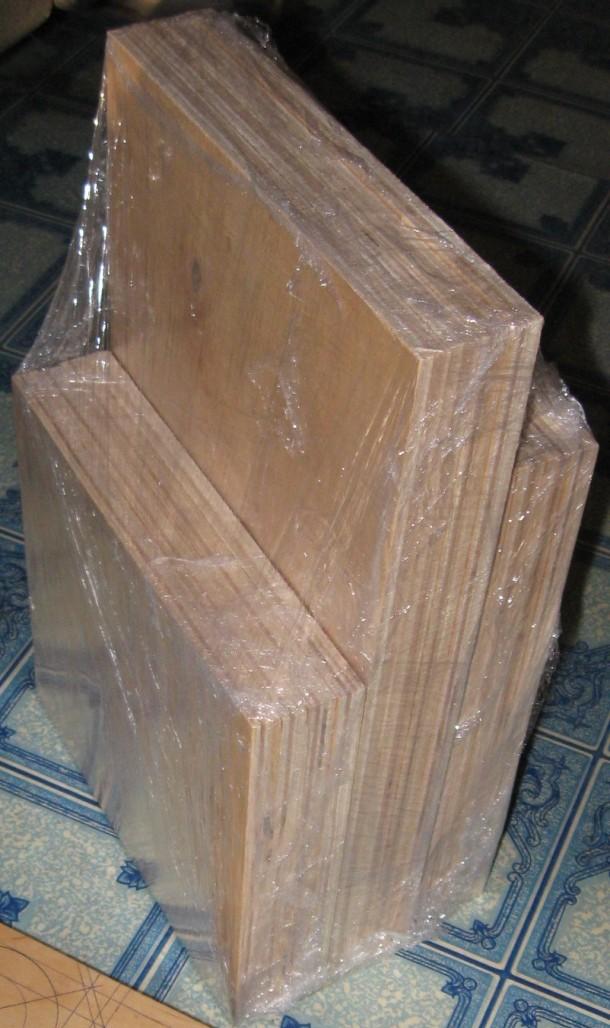

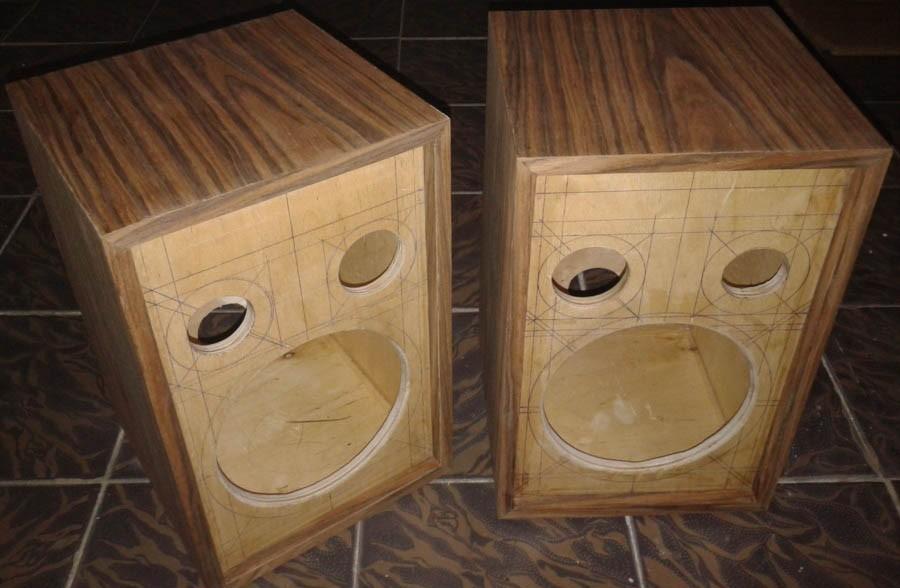

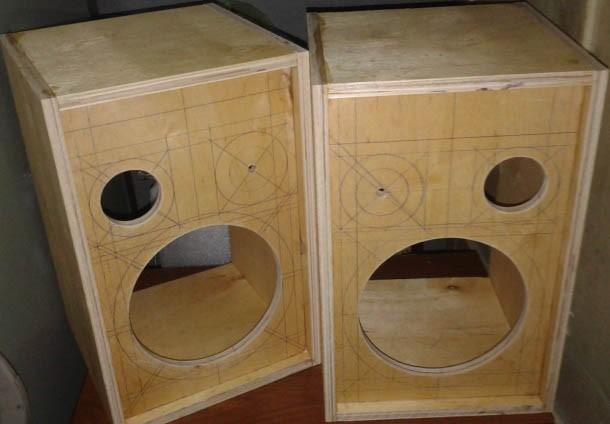

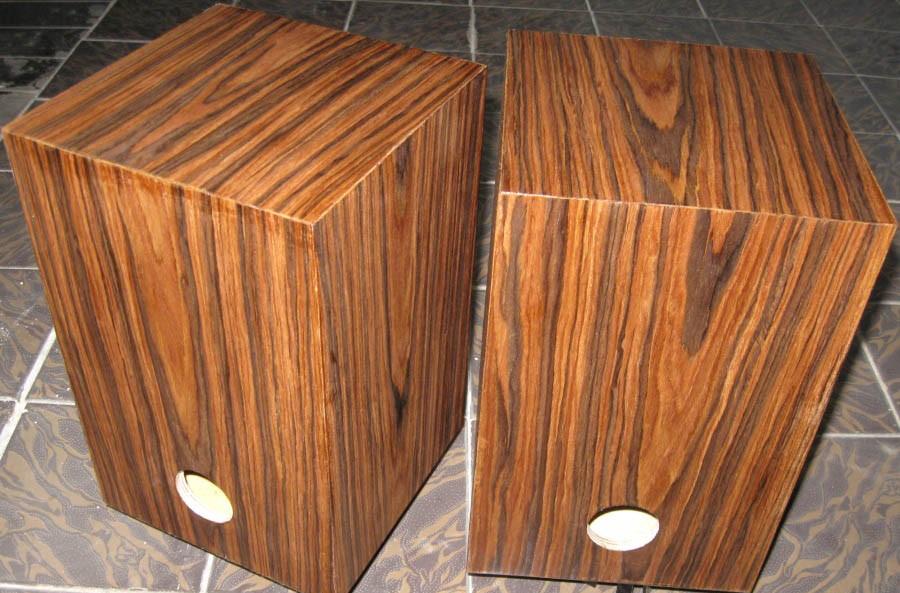

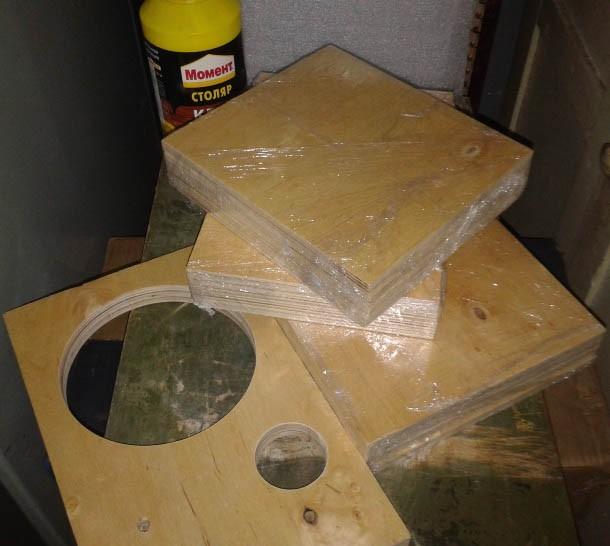

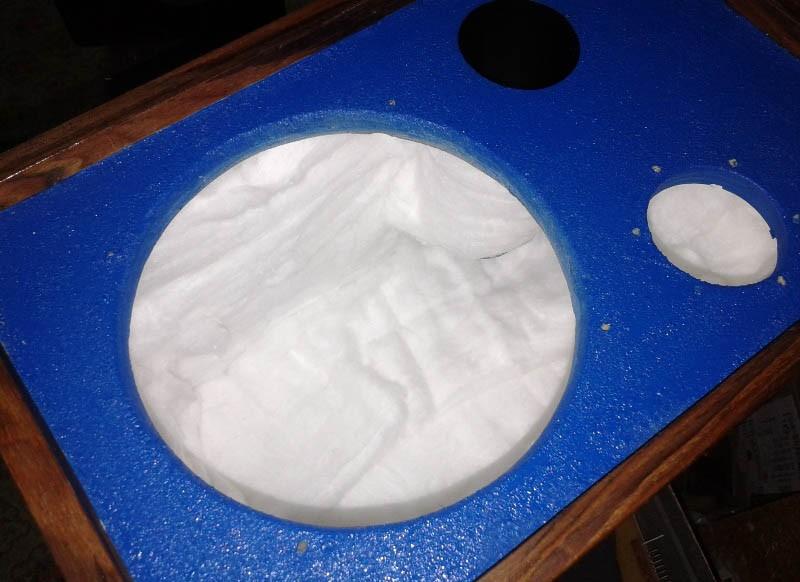

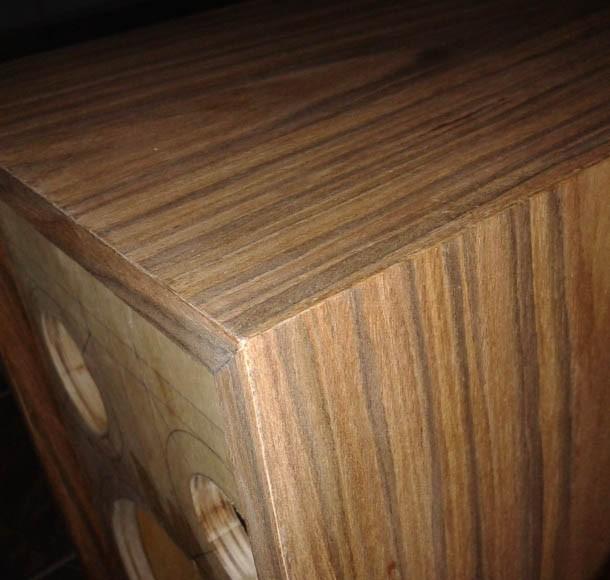

Корпус выполнен в виде неразборного прямоугольного ящика с утопленной передней панелью. Все стенки толщиной 10 мм. Панели склеены между собой клеем «Момент столяр». Внутри стыки пролиты клеем ПВА под углом. Внешне корпус покрыт шпоном файнл-лайн толщиной 0,5 мм под названием «Орех Aragon», такая фактура и цвет наиболее похожи на оригинал. Клеился шпон тем же клеем что и панели, подробнее . Внутри корпуса стенки оклеены ватой общим весом 0,1 кг.

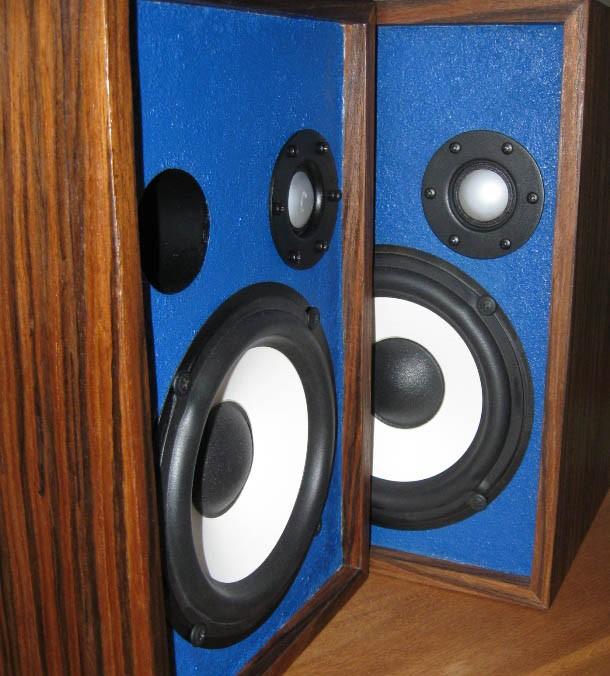

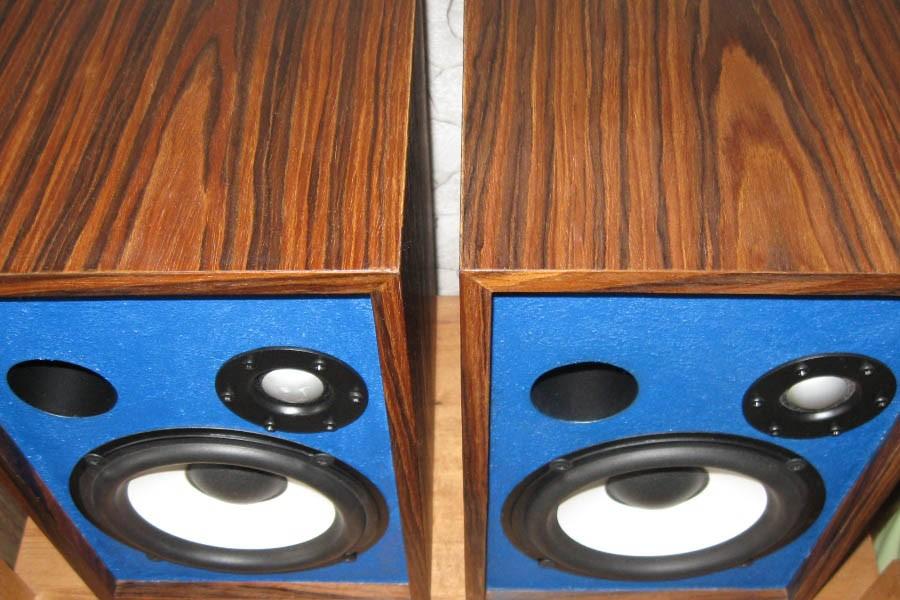

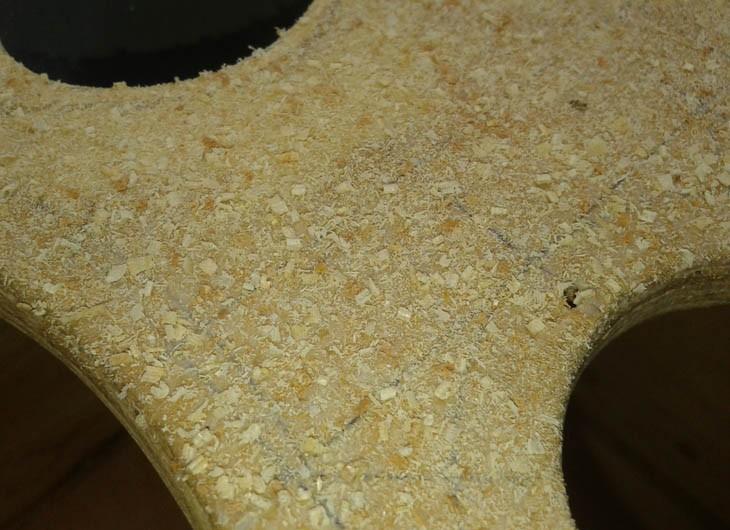

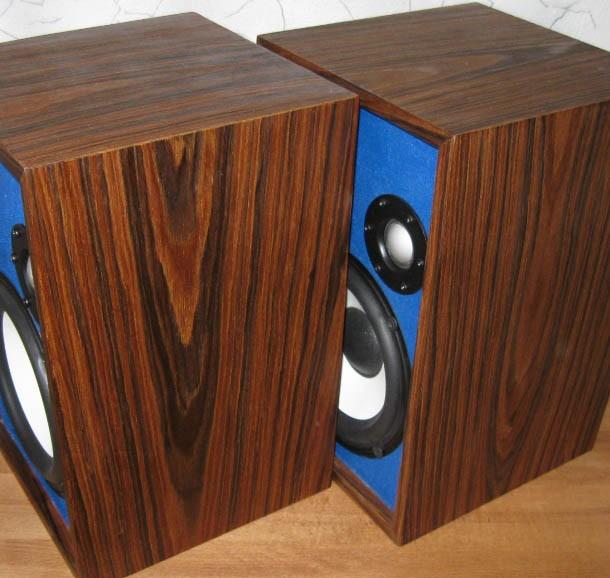

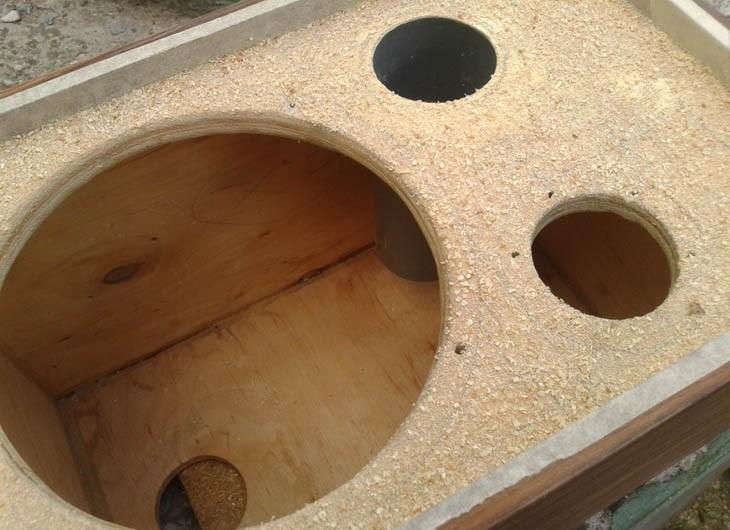

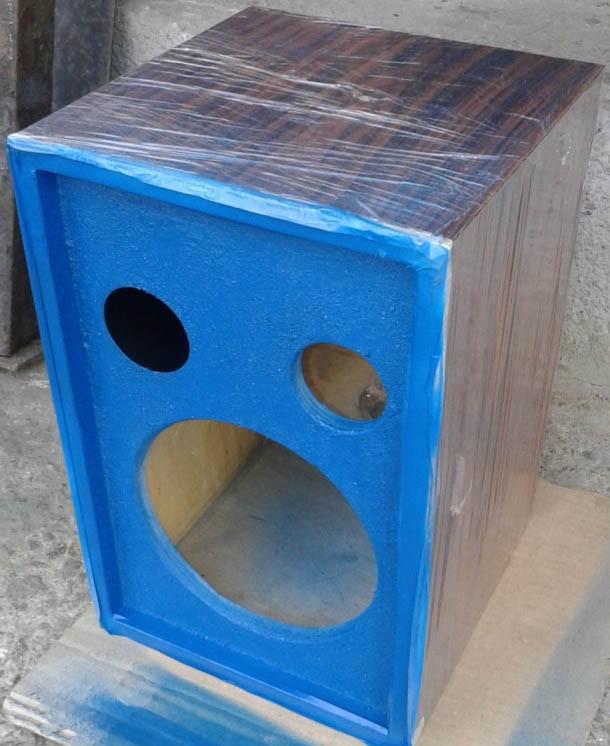

Шпон покрыт маслом средней темноты для дерева “WATCO Danish Oil”. В результате получается обработанная поверхность без всяких разводов и блеска, на вид как так и было. Передним панелям придал шероховатую структуру с помощью клея и буковых/дубовых опилок. Окрашено краской из балона под более подходящий фирменный цвет JBL.

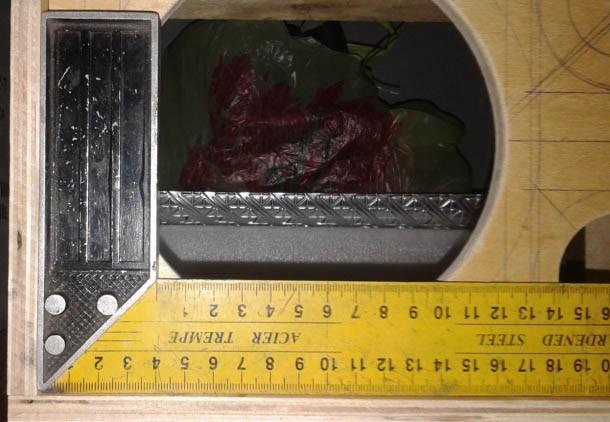

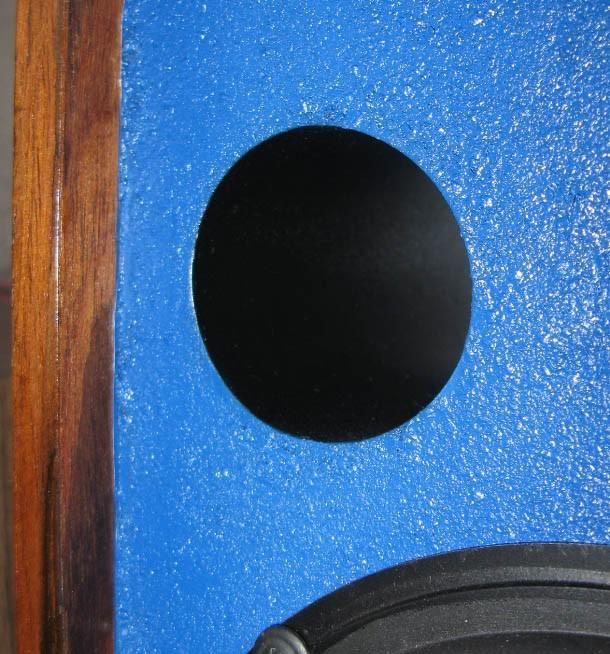

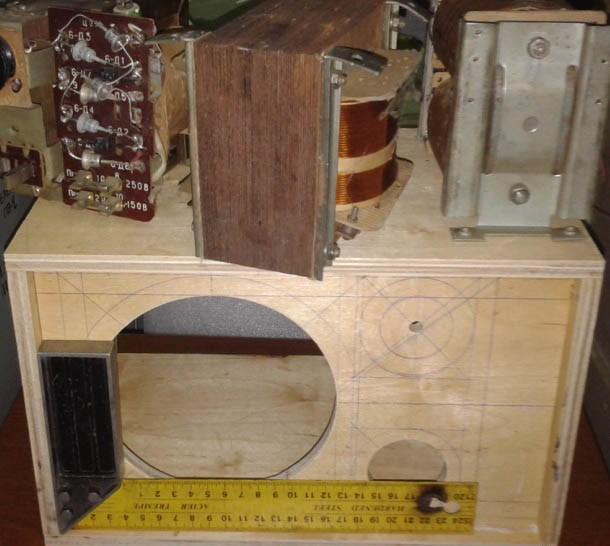

Отверстия под динамики, фазоинвертор и клеммы были выбраны ручным фрезером. Размер внутренний (ВхШхГ): 29х18х15 см – чистый объем = 7,8 л. Труба фазоинвертора диаметром 45 мм и длинной 123 мм настроена на частоту 53 Гц (на частоту резонанса динамика) изготовлена из пластмассовой трубы. Такой диаметр позволяет использовать трубу без свиста. Выход фазоинвертора, изнутри окрашен черным матовым цветом. Вклеен в переднюю панель тем же клеем:

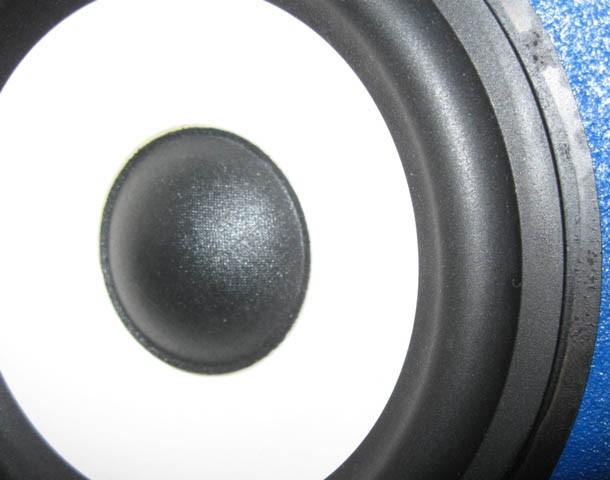

Динамики НЧ/СЧ я нашел и купил только из-за их внешнего вида, впрочем как и ВЧ, но оказались эти динамики очень даже не плохими, нужные параметры Т-С и отличная АЧХ как для мидбасов, фирма LG. НЧ/СЧ динамик в корпусе АС (бумажный диффузор, резиновый подвес, тканевый колпачок, экранированная магнитная система):

Параметры Тиля-Смолла НЧ/СЧ динамика:

Fs = 56.8 Hz
Re = 5.3 ohm[dc]
Qt = 0.75
Qes = 0.87
Qms = 5.64
Mms = 16.2 grams
Rms = 1.01 kg/s
Cms = 0.48 mm/N
Vas = 8.2 liters
Sd= 109.4 cm^2
Bl = 5.93 Tm
ETA = 0.17 %
Lp(2.83V/1m) = 86.1 dB

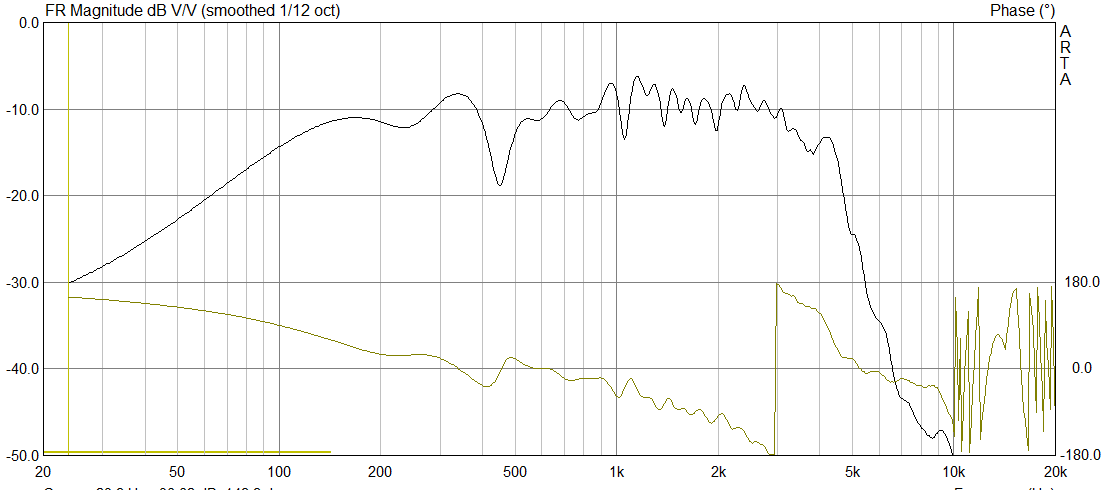

АЧХ мидбаса:

Динамики ВЧ автомобильные, но это не мешает их использовать в домашней акустике. АЧХ так же не плохая, ровная, но есть плавный завал выше 10 кГц. Динамики переделанные, подробнее статья .

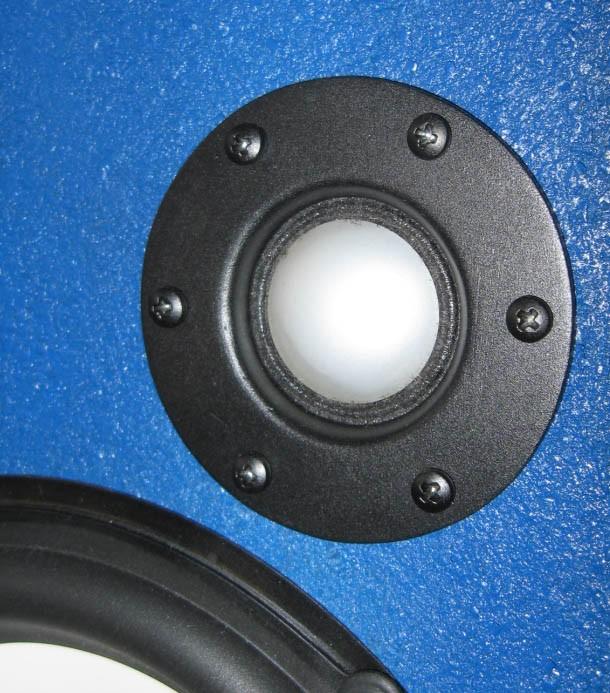

Динамик ВЧ в корпусе АС:

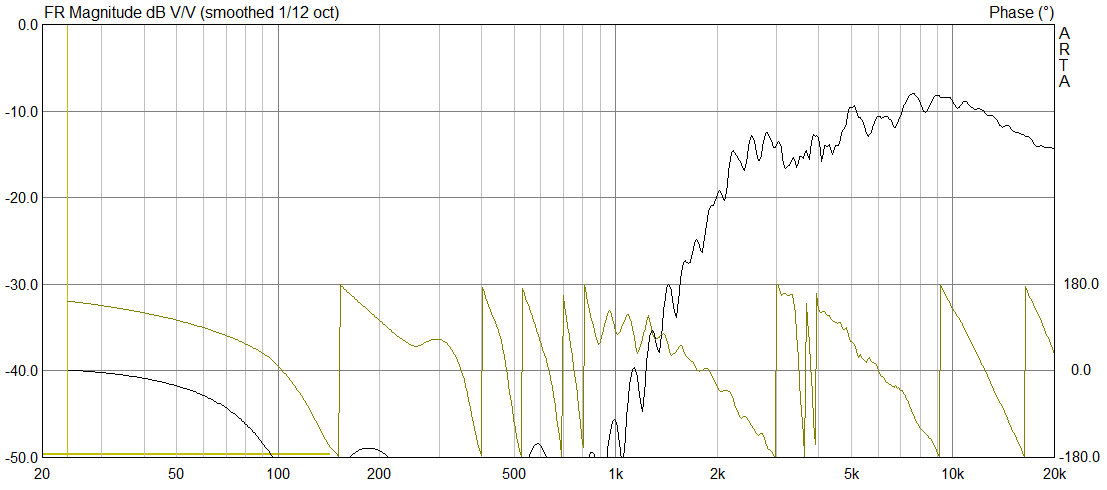

ВЧ в корпусе, без фильтра, по оси ВЧ, с 1 м:

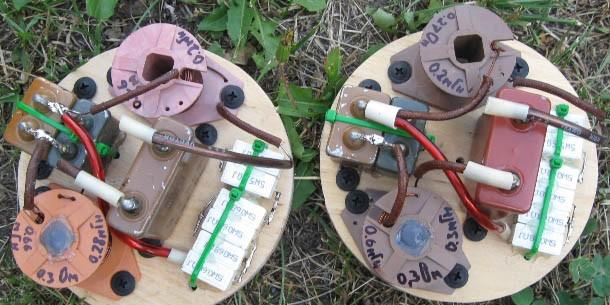

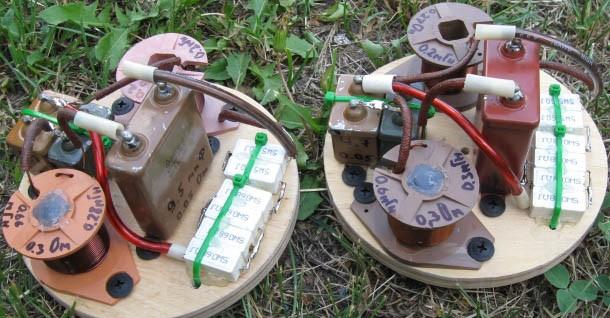

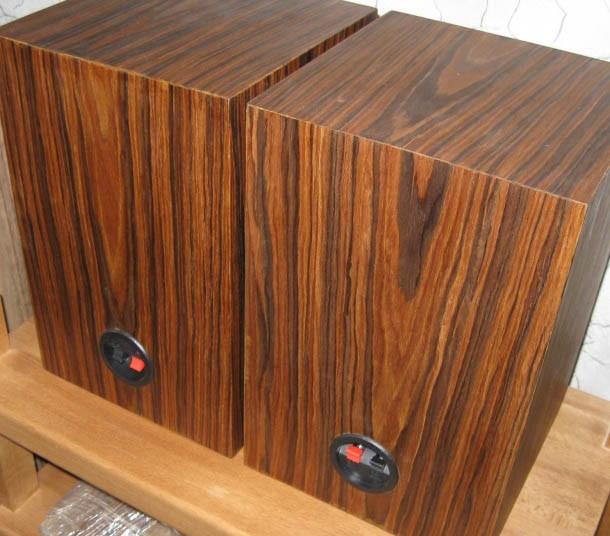

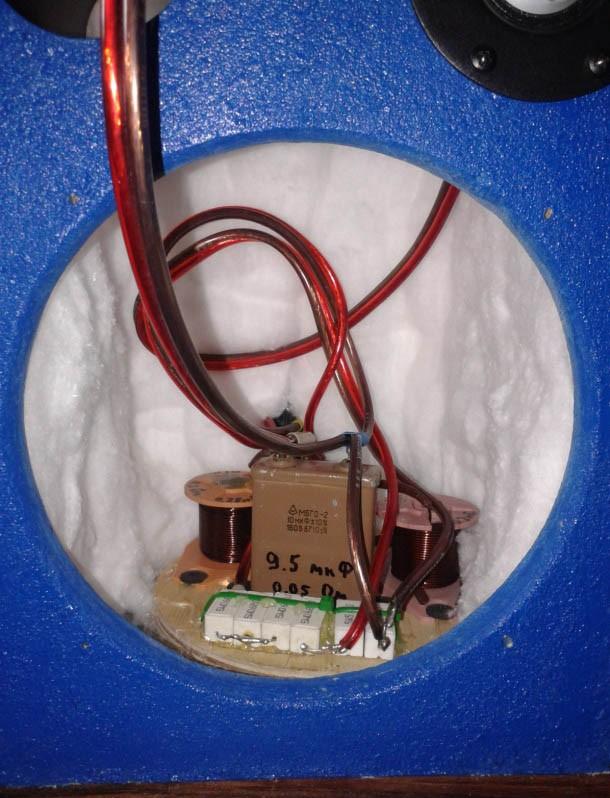

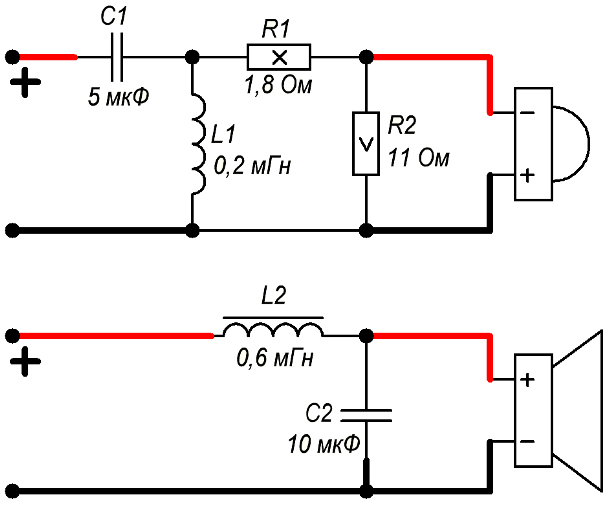

Фильтр предварительно рассчитан в JBL SS, а точно подогнан при измерениях микрофоном. В результате акустические системы получились с ровной АЧХ. В фильтре использованы катушки на феррите и на воздухе. Конденсаторы МБГО, резисторы керамические, проволочные. Фильтры собраны на круглой дощечки из фанеры, которая приклеена на нижнюю панель корпуса АС. Кабель использован акустический диаметром 1 мм. На задней стенке находятся клеммы для подключения АС у усилителю. На правой АС (первой) клеммная колодка расположена правильно, а на левой (второй) перевернута, сделано это для того, чтобы не путать их.
