Пробные замеры Alphard ETP-1623 показали невиданно ровную АЧХ этого овала. Небольшой выброс на 100 Гц в ближнем поле, на дистанции полметра исчез, сменившись ровной отдачей от 60 Гц с резким спадом ниже.
ШП надо установить горизонтально т.к. нужно подтянуть пищалку поближе, а это возможно лишь по малому радиусу. Даже в случае двухполоски на Альфарде нет смысла удалять рупорок, он не мешает.

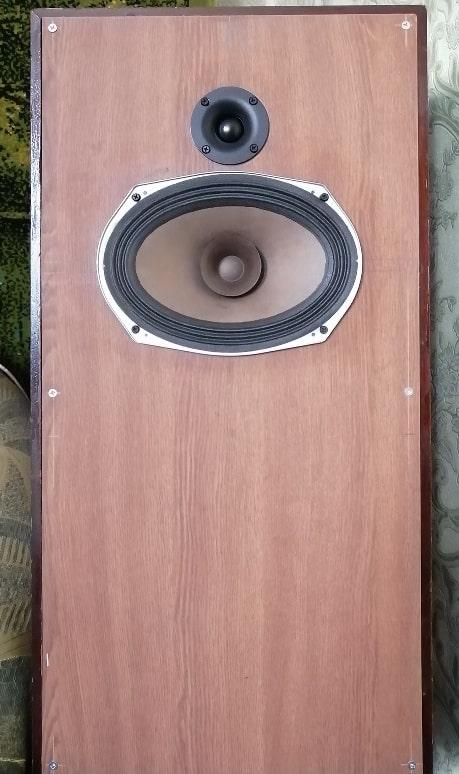

Измерительный ящик примерно 45 литров, широкомордый. Если повторять, лучше сделать что-то похожее на 70х40 см, глубиной 21 см из ДСП 16 мм.

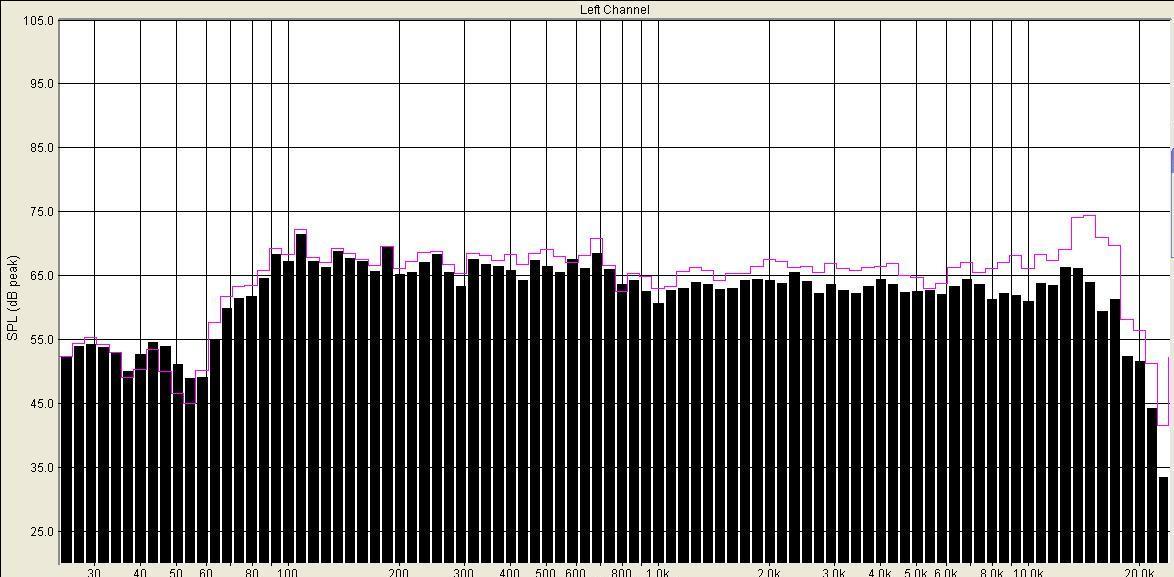

Вот как выглядит АЧХ Альфард 1623 в ящике с лицевой панелью 40х70 см вблизи (розовая линия) и на дистанции полметра (сплошные линии).

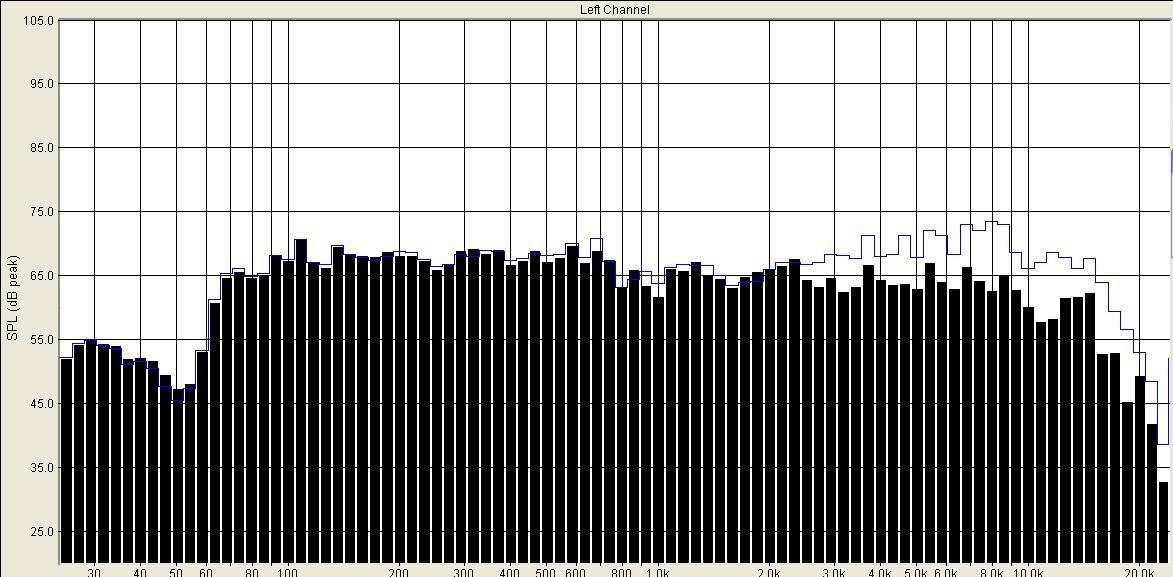

Вне оси 30° с полуметра (синия линия – по оси):

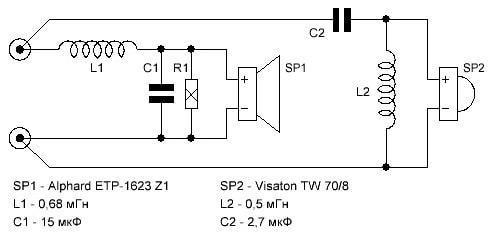

Двухполоска на Alphard ETP1623 и Visaton TW70

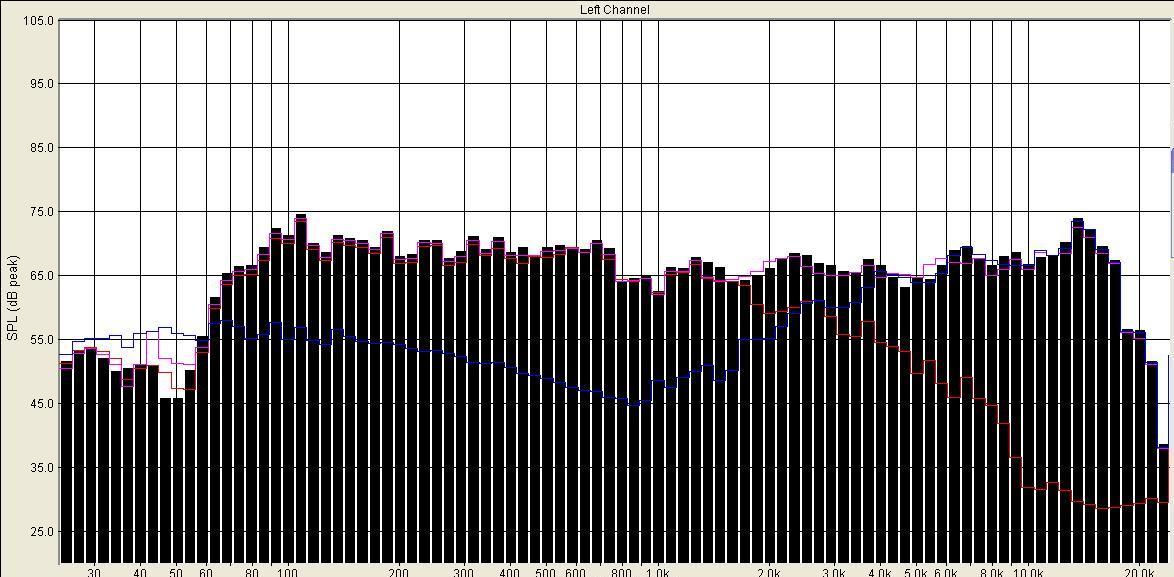

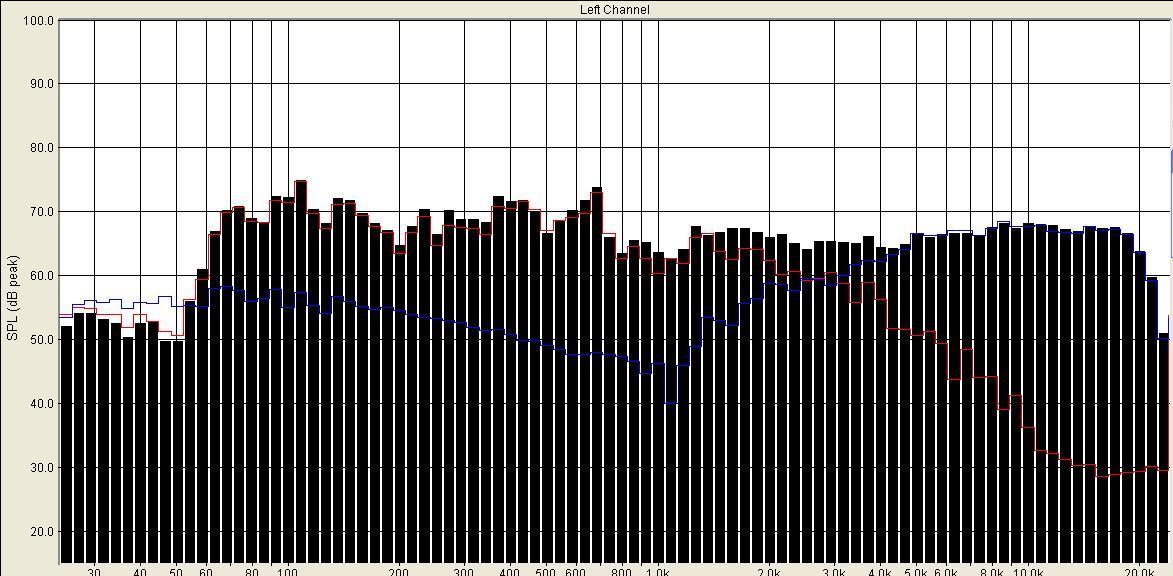

АЧХ по оси с фильтром 0,68 мГн – 15 мкФ – 20 Ом, 2,7 мкФ – 0,5 мГн. Черные столбики – сумма, красная линия – ETP1623, синяя линия – TW70:

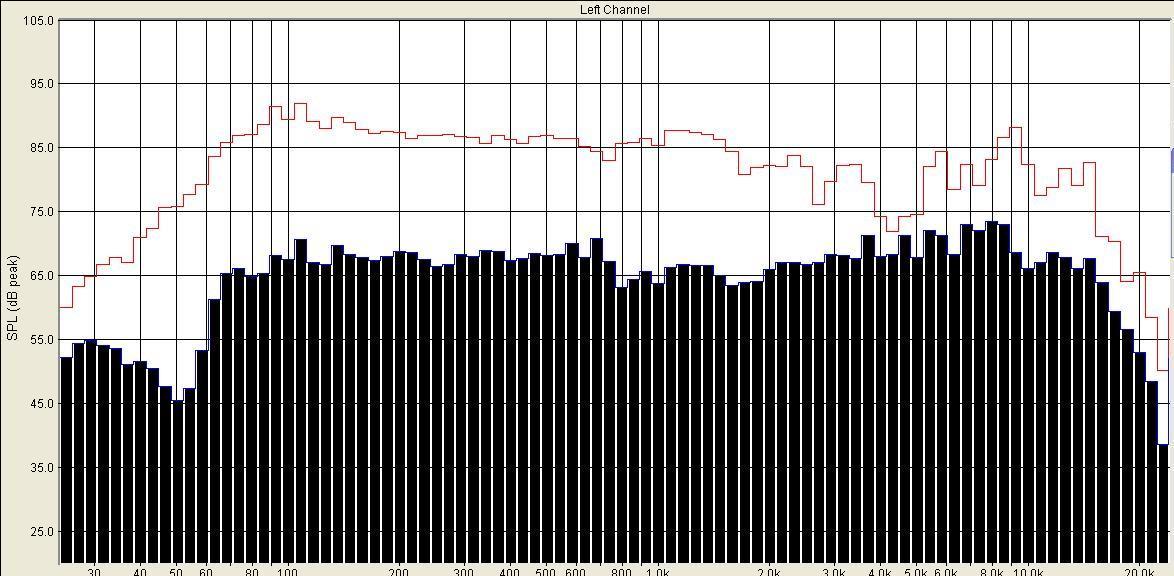

АЧХ Альфард и Визатон с фильтром по оси на уровне нижнего края пищалки (розовая линия) и внеосевая на 30° (сплошные линии):
Двухполоска на Alphard ETP1623 и Vifa BC25TG15-04
С купольником Vifa (4 Ом) все получилось быстро и удачно, причем, сложившийся вариант фильтра с гасилкой во всех случаях обеспечил более чистое не шипучее звучание пищалы, без едкости внизу. Visaton SC10n подойдёт сюда как нельзя лучше.
Оказалось, что басовая полка, ровная слева и справа, породила акцент на 500 – 700 Гц — призвук пустой коробки. Увеличил катушку до 1 мГн – классно. Пробовал обойтись просто катушкой — не работает, наверху начинается свалка пищалки и ширика, АЧХ пляшет при смещении микрофона.
Добавка к 1мГн к ёмкости 10мкф подобрала верх и прояснила середину, она сместилась сверху, от пищалки, где жила вместе с верхушками, – вниз, к центру ширика, звук стал прозрачным.
Ёмкость НЧ фильтра 10 мкФ, а не 15 мкФ, иначе провал на средине, попытка заполнить эту ямку пищалкой дает шипение и шкварки, а середина за счет овала уводит пищалу в область чистого звука.

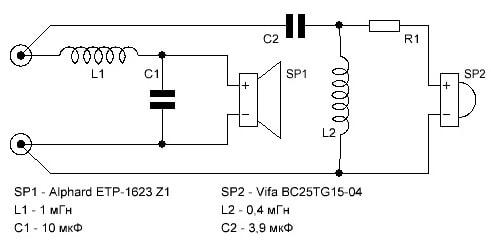

Вот окончательная схема фильтров:
Звук слитный, совершенно ненаправленный, ясный . Хотя, пришлось подолбаться за него.

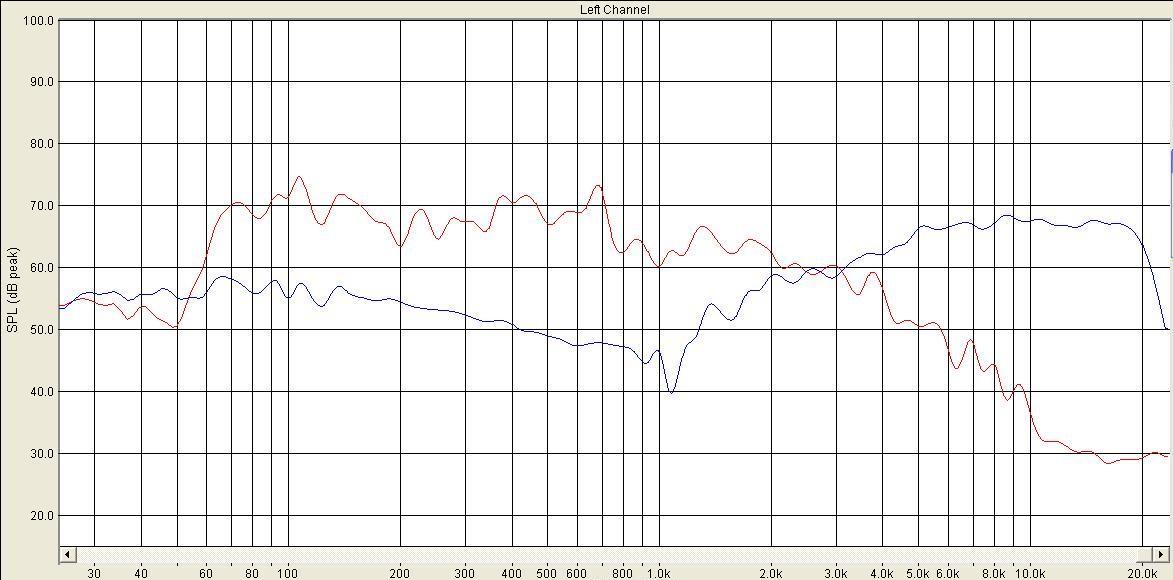

АЧХ отдельных динамиков с фильтрами:
Суммарная АЧХ по оси Альфард 1623-Вифа ВС25- TG15-04:
Лучше всего слушать на оси колонки или 20° в сторону, если угол больше, на слух есть вежливый спад верхушек. Звук чертовски хорош.
