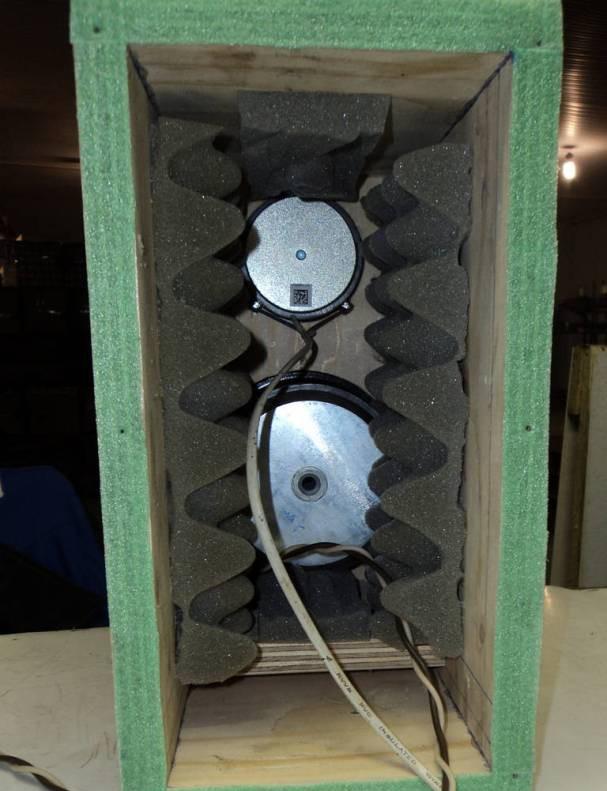

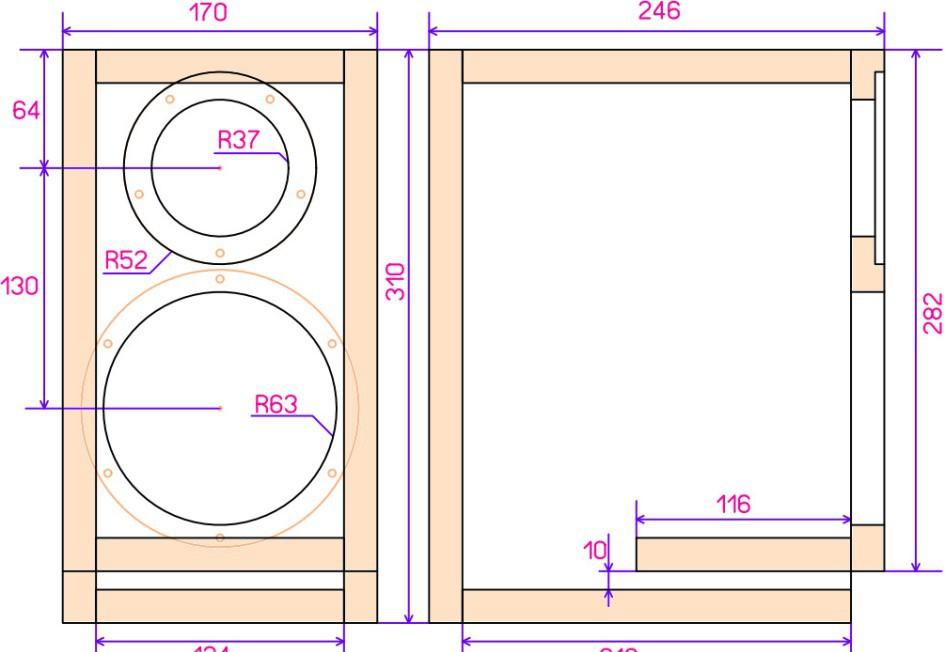

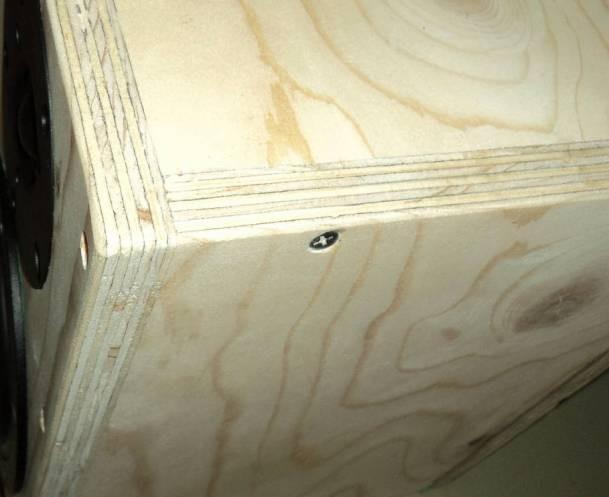

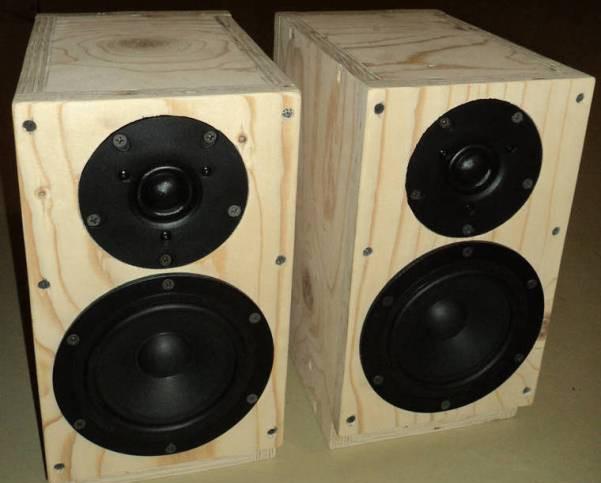

Корпус АС выполнен из фанеры толщиной 18 мм. Внутренний объем 6,5 л. Фазоинвертор представляет собой порт щелевого типа, настроенный на частоту 60 Гц. Внутри корпуса приклеен рельефный поролон.

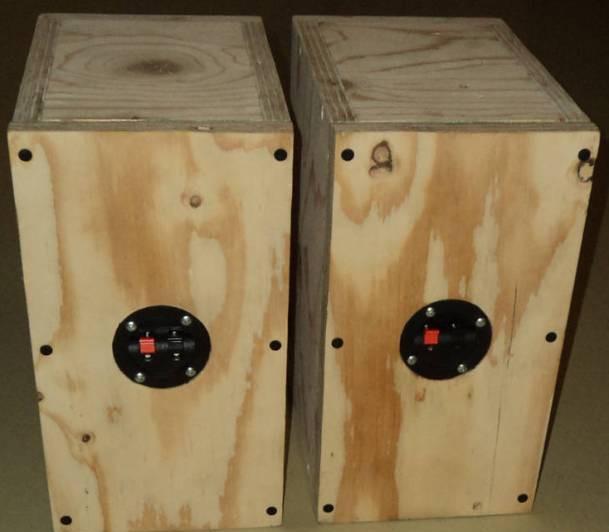

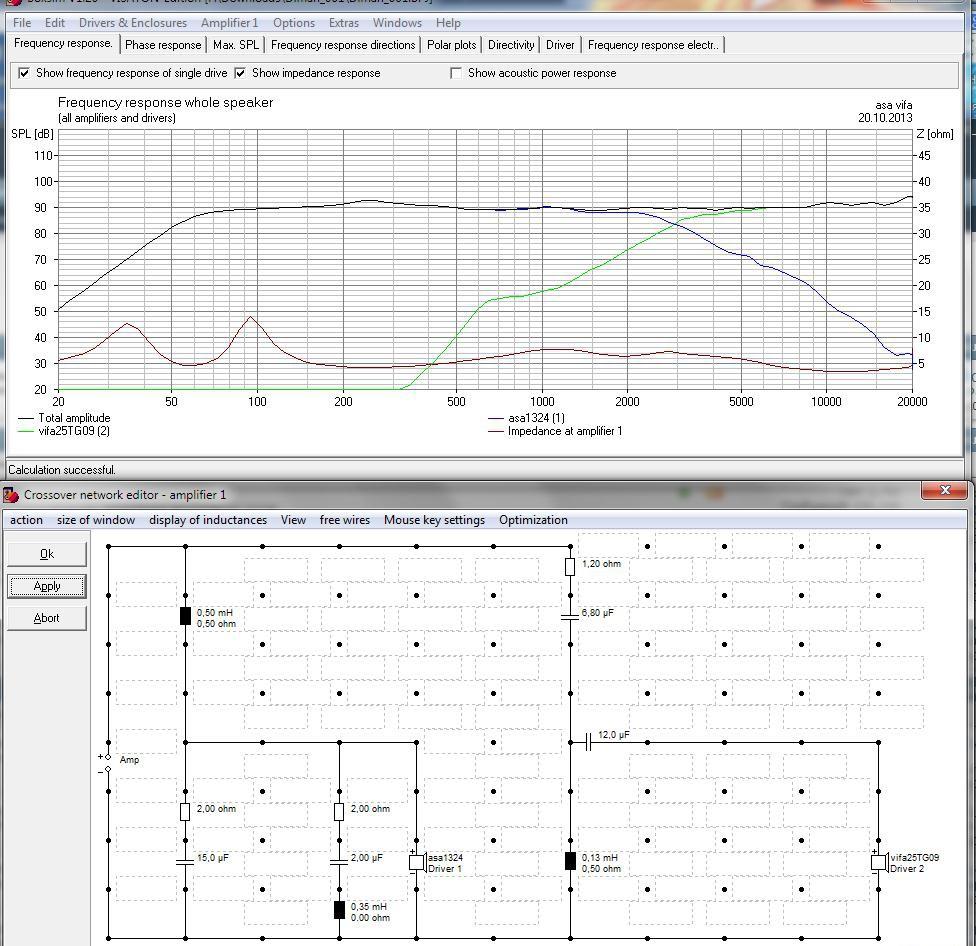

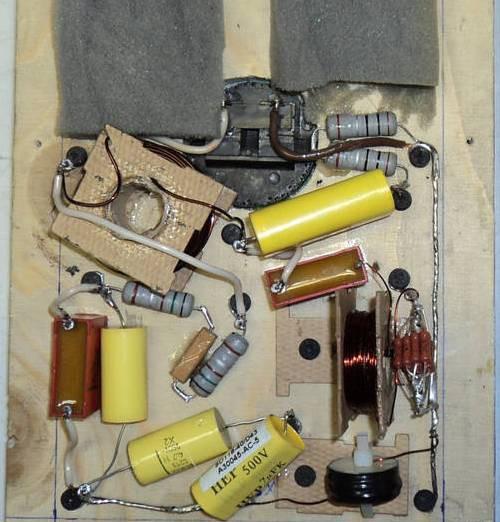

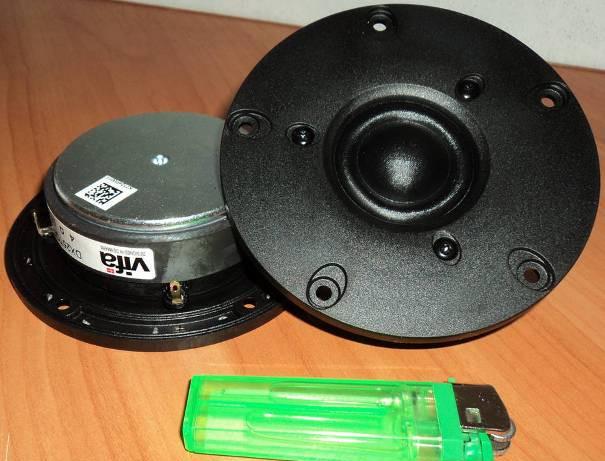

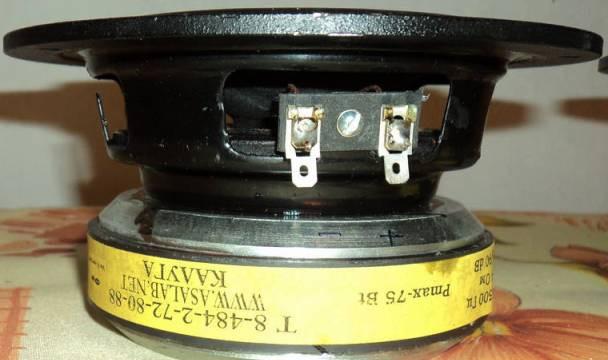

В акустической системе в качестве мид-баса использован динамик АСА MB1324.4, а ВЧ – Vifa DX25TG09-04. Фильтры: НЧ – второго порядка, ВЧ – третьего порядка. У АСА 1324.4 имеется горб (локальное увеличение чувствительности в виде пика) на 5500 Гц. Для его подавления был добавлен режекторный фильтр. Резисторы служат для коррекции добротности, крутизны спада фильтров, выравнивания импеданса на низкоомных участках. Следующий этап снятие АЧХ и коррекция фильтров – не пройден. С динамиков сняты TSP, импеданс, ИЧХ (басовика). Все это загружено в симулятор и построен фильтр. Выход выполнен через клеммы на задней стенке.

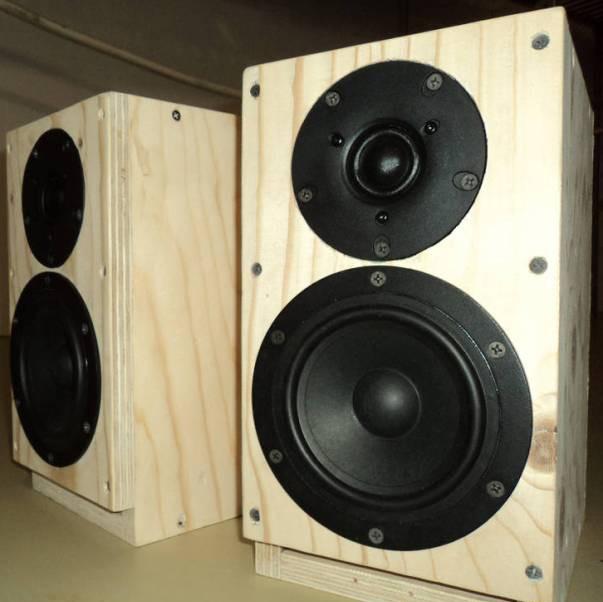

Тем не менее, звук получился хороший, нареканий особых нету. Внешний вид акустики пока останется таким как есть, так как работают они не в домашний условиях.
Автор работы: diman86
