Акустическая система на динамиках 4ГД-35 и 2ГД-36: проект открытого ящика

Представляем проект компактной 2-х полосной акустической системы, собранной на базе советских динамиков 4ГД-35 (низкочастотный) и 2ГД-36 (высокочастотный). В качестве акустического оформления выбран открытый ящик, что позволяет добиться чистого и детального звучания при разумных габаритах. Для тех, кто интересуется альтернативными вариантами корпусов, рекомендуем ознакомиться с .

Характеристики (одна АС):

Описание конструкции

Ключевой особенностью динамиков 4ГД-35 является их высокая добротность (около 1.2 – 1.5), что подтверждается и заводскими паспортами. Исходя из этого, было принято решение использовать . По сути, это тот же закрытый ящик, но без задней стенки, либо тот же щит, но свёрнутый назад (хоть и отличие есть, но в моём варианте исполнения это не критично, главное уловить суть и дальше будет понятно).

Динамики выгодно отличаются от современных головок своей очень высокой чувствительностью – 93 дБ. Это означает, что звуковое давление, которое они способны создать при небольшой подводимой мощности (номинальная 4 Вт, максимальная 8 Вт, макс. кратковременная 15 Вт), очень большое. Для сравнения, подобные решения можно встретить в проектах 2-х полосной АС «Electrostatic».

Также динамики хорошо воспроизводят диапазон от 50 до 14000 Гц. Правда, без ложки дёгтя не обошлось: кривая АЧХ в этом диапазоне действительно кривая, что требует внимательности при настройке.

Первоначально динамики были установлены в коробку от телевизора для тестирования. Сигнал подавался с . Звук приятно удивил, но картонный ящик не подходил для постоянного использования.

В итоге был изготовлен корпус из ДСП плиты. Внешние размеры: 410х300х750 мм, толщина материала — 16 мм. Переднюю стенку сделал в два слоя для повышения жесткости. Корпус был оклеен карпетом изнутри и снаружи.

После прослушивания стало ясно, что ВЧ-диапазон маловат. Были尝试ованы автопищалки, но они давали неприятное «цыканье». В качестве решения была найдена . Подключение через конденсатор 0.47 мкФ без резистора дало отличный результат, вписавший пищалку в общий звук.

Для защиты динамиков были куплены сетки. Однако с ними звук стал утомляющим. Решение нашлось методом подбора: последовательное включение резистора 4 Ом (5 Вт) и смена полярности на ВЧ динамике. Основные динамики играют в фазе, а пищалки — в противофазе. Это избавило от призвуков и снизило нагрузку на пищалку.

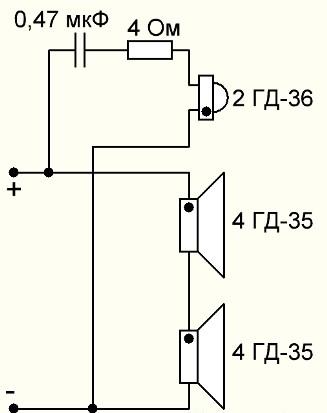

Схема подключения следующая: широкополосники (4 Ом каждый) соединены последовательно, а параллельно им подключена пищалка в противофазе. Итоговое сопротивление АС — 8 Ом.

Результатом стала акустическая система с более линейной АЧХ (два динамика сглаживают провалы друг друга) и сниженной резонансной частотой до 40 Гц. Максимальная выходная мощность — 16 Вт при чувствительности 93 дБ. Звуковое давление сопоставимо с , но по НЧ, конечно, уступают.

Данные колонки лучше всего раскрываются с ламповым усилителем, что часто практикуется аудиофилами. Однако ИТУН на TDA2050 также справляется, имитируя ламповый звук при меньших искажениях.

Затраты на весь проект:

• Банка клея ПВА дисперсия 1 кг (пол банки осталось): 17 гривен
• Карпет 2.1 м.п. (ширина 1.4 м): 155 гривен

• Грили на динамики + крепления для грилей: 84 гривны
• Дорога к магазину и обратно: 4 гривны
• Саморезы 120 штук: 12 гривен
• Динамики и конденсаторы фильтра + резисторы + провода = были в наличии

• Потраченное время на изготовление корпусов (чистое без перекуров на обед и отдыха на природе): 2 часа
• Итого: 272 гривны

Результат того стоил, особенно на фоне китайских аналогов за эти деньги.

Звучание вполне достойное: СЧ и ВЧ передаются хорошо, НЧ опускается до 40 Гц. Если дополнить систему сабвуферами и активным фильтром с биампингом, качество звука будет выше многих серийных колонок.

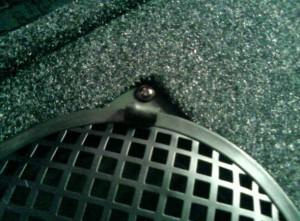

Ниже несколько фотографий, и видео на ютюбе с демонстрацией работы, сразу предупреждаю, что записывал фотоаппаратом и ждать чего-то сверхъестественного смысла нет. Добавлю, что в реальности «живьём» звук очень комфортный и не утомляющий. Для любителей переделок старых колонок также полезен будет материал про .

Автор проекта: (подготовлено для .info)
