“NE/XT” – это полочная 2-х полосная АС с фазоинвертором, использующая динамики Vifa NE 180-04 и XT 25TG30-04. Оба драйвера продаются как фирменные единицы Tymphany. Основными целями этой конструкции было предложить низкие линейные и нелинейные искажения, широкую полосу воспроизведения и минимальную дифракцию (по этому лицевая панель имеет такой сложный вырез).
Vifa NE180-04 имеет широкую открытую раму, маленький, но очень мощный неодимовый магнит и усовершенствованный материал диффузора. Все это приводит к низкому искажению в среднем диапазоне. Твитеры XT25 – это старые модели Hi-Fi из запаса.
Корпус объемом 16 литров выполнен на заказ, с добавлением передней панели. Круглая труба фазоинвертора настроена на частоту 40 Гц выведена на заднюю панель. Внутри корпус тщательно облицован демпфирующим материалом.

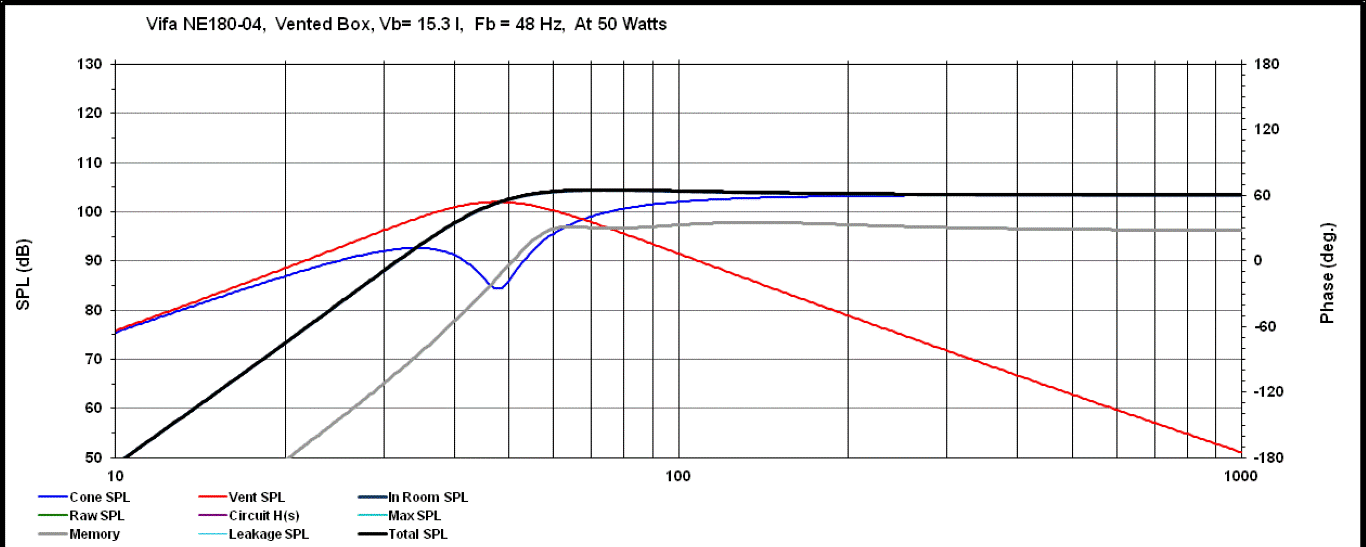

АЧХ порта фазоинвертора:
Кроссовер представляет фильтр 2-го порядка с корректирующими цепочками и частотой раздела 2200 Гц. Пик у НЧ динамика убран режекторным фильтром.

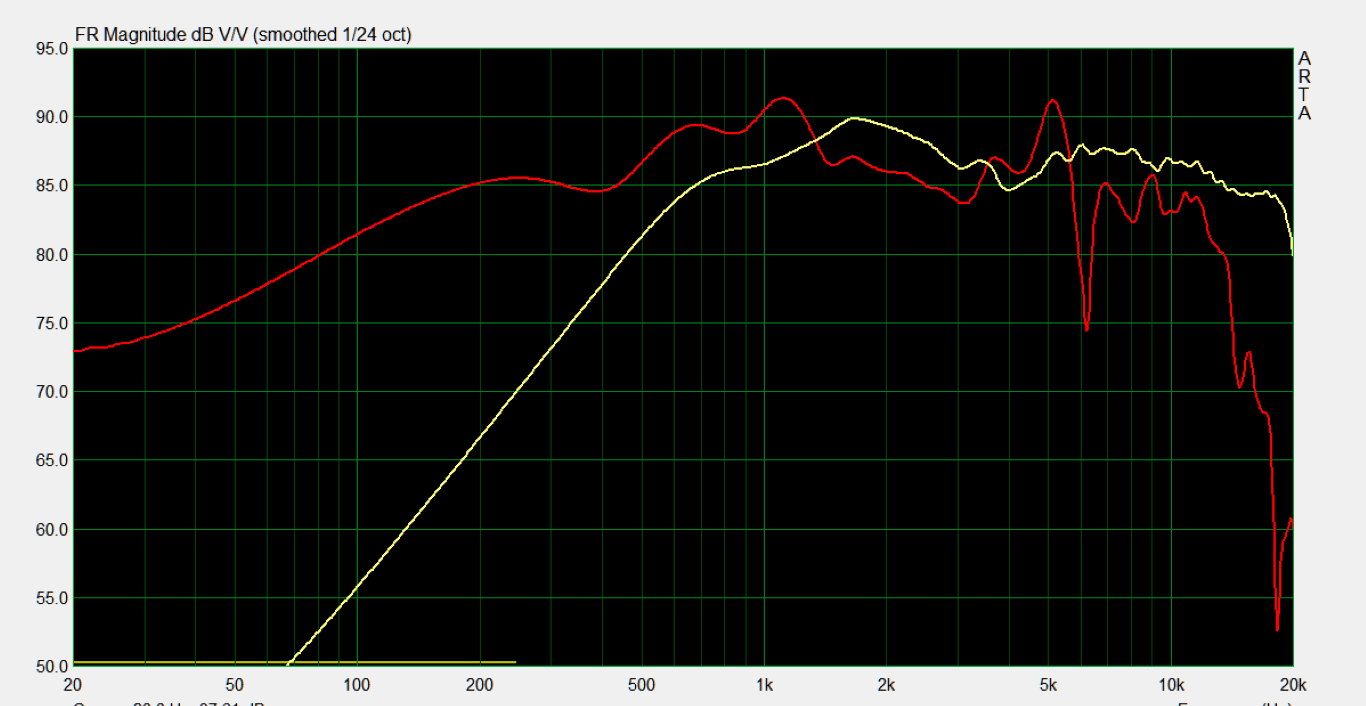

АЧХ динамиков без фильтров:
В фильтре ВЧ так же используется режекторный фильтр для выравнивания импеданса на частоте резонанса. Кроме того, добавлена цепь Цобеля, чтобы немного придушить ВЧ. Помимо этого фильтр ВЧ это традиционный фильтр 2-го порядка.

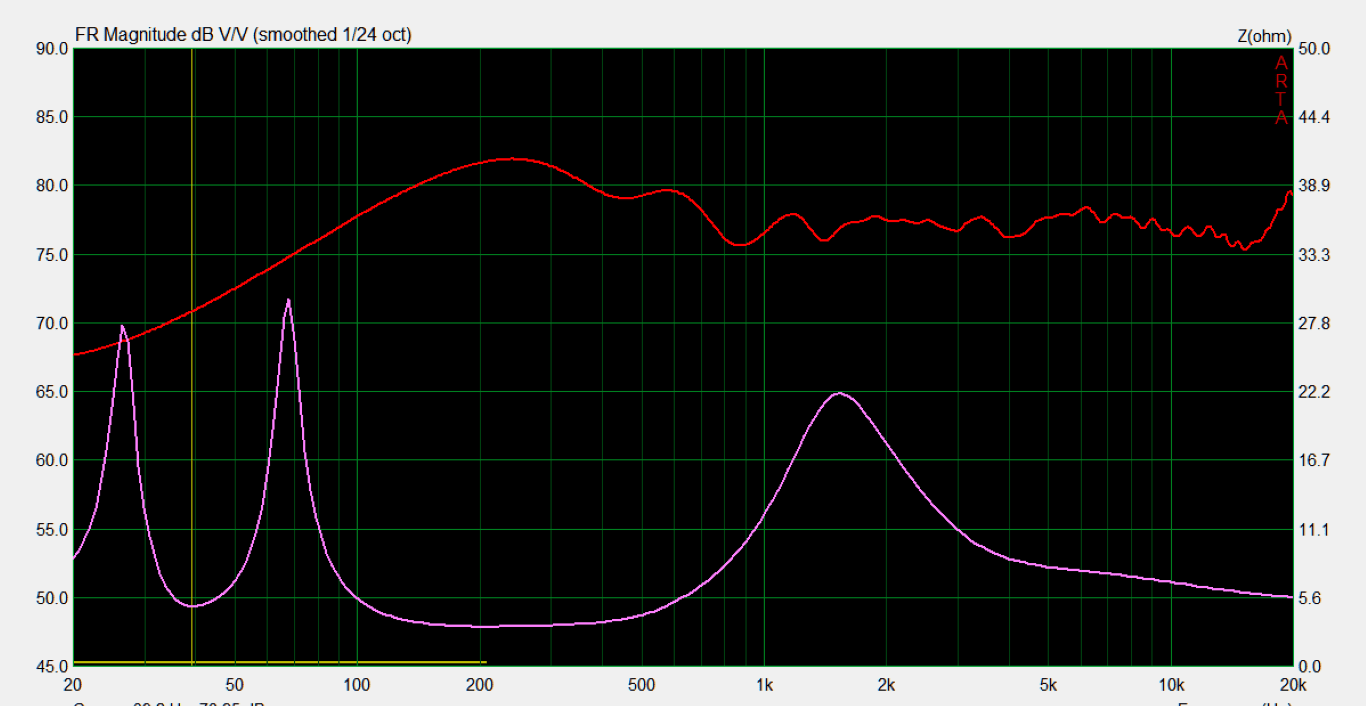

АЧХ и импеданс готовой АС:

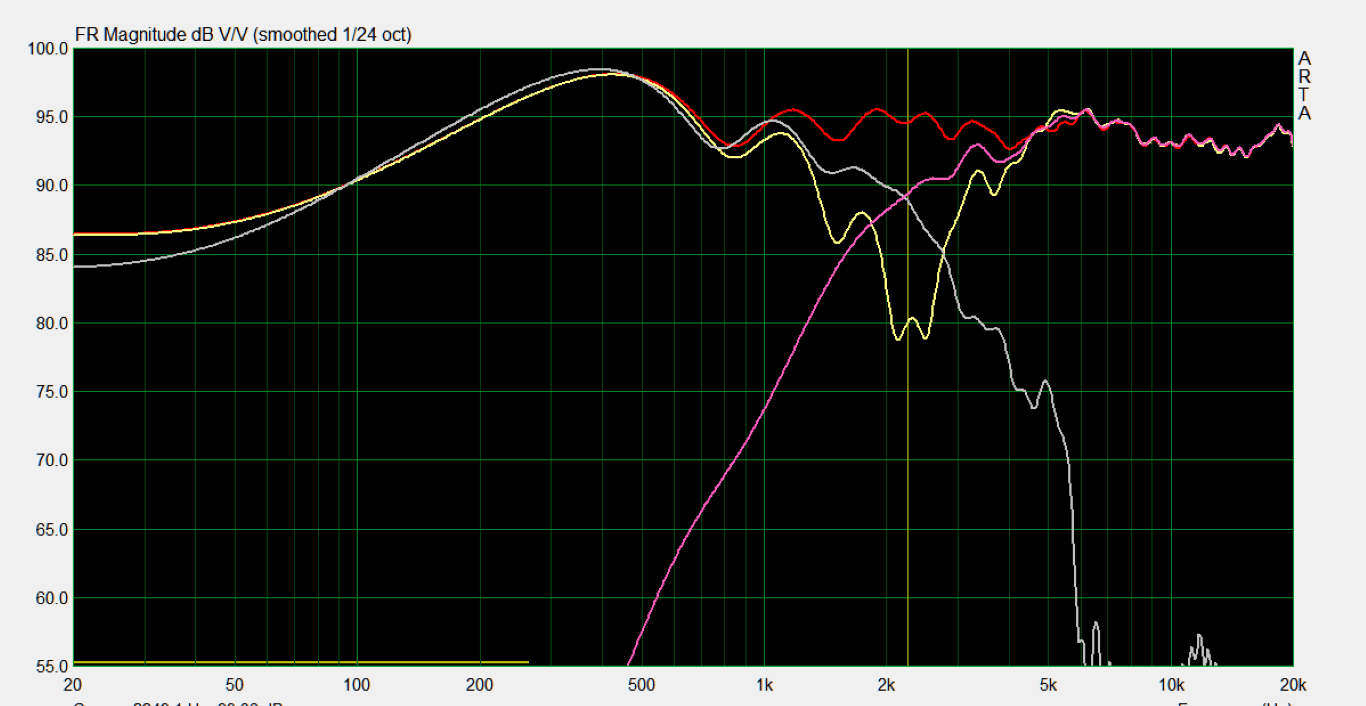

АЧХ пересечения фильтров и АЧХ динамиков:

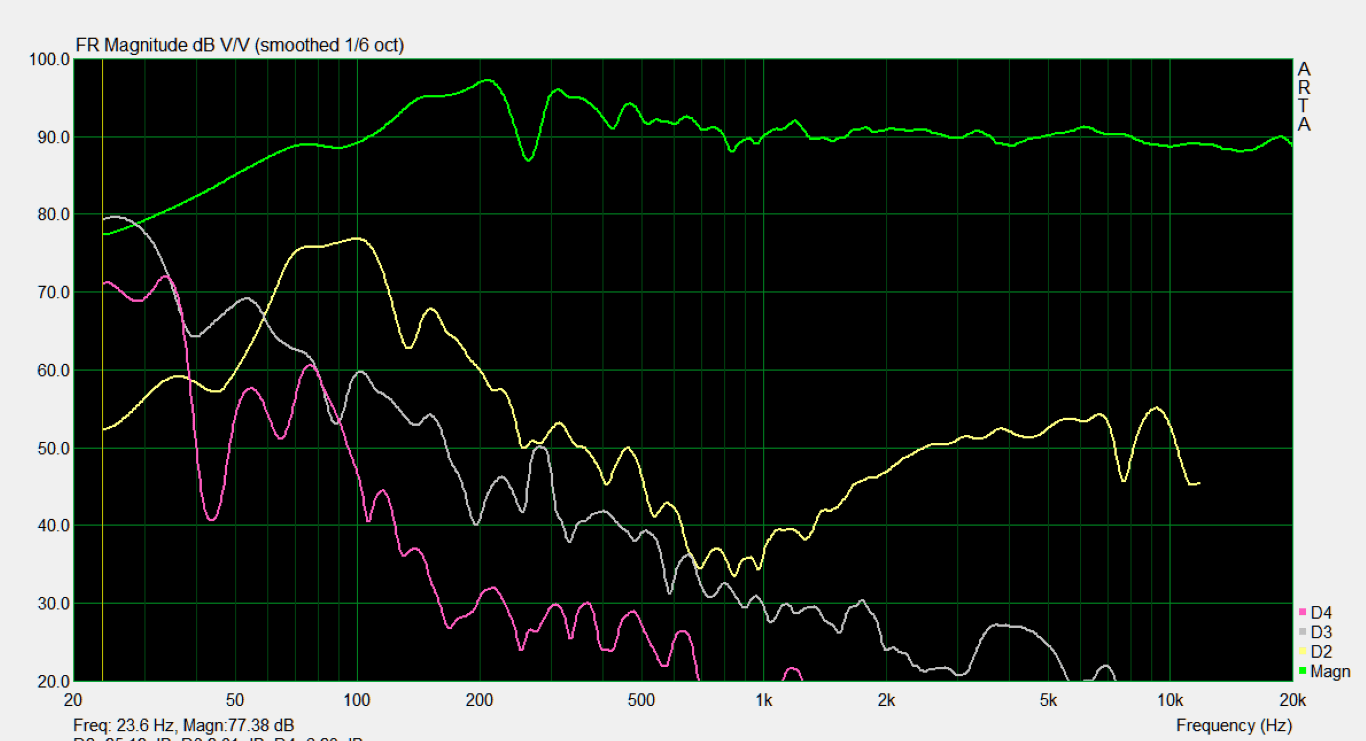

Искажения при звуковом давлении 90 дБ/м:

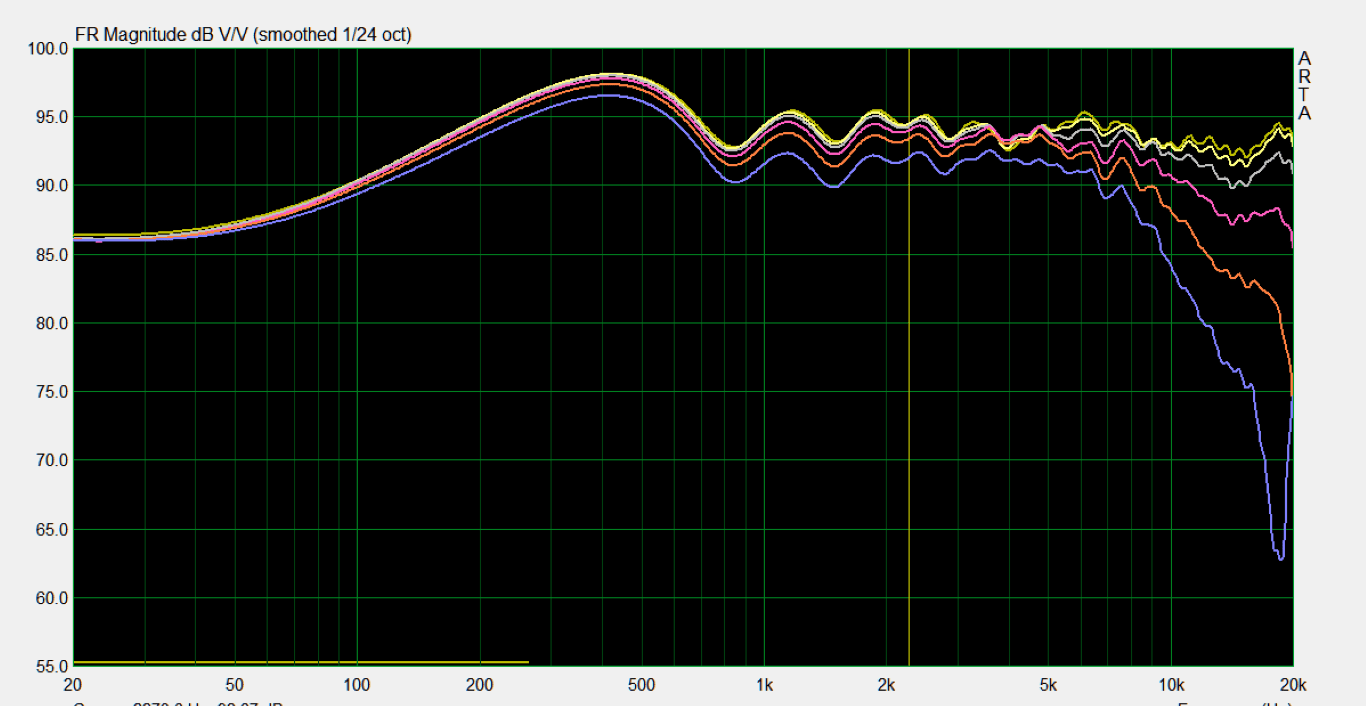

Отклонения АЧХ по-горизонтали:

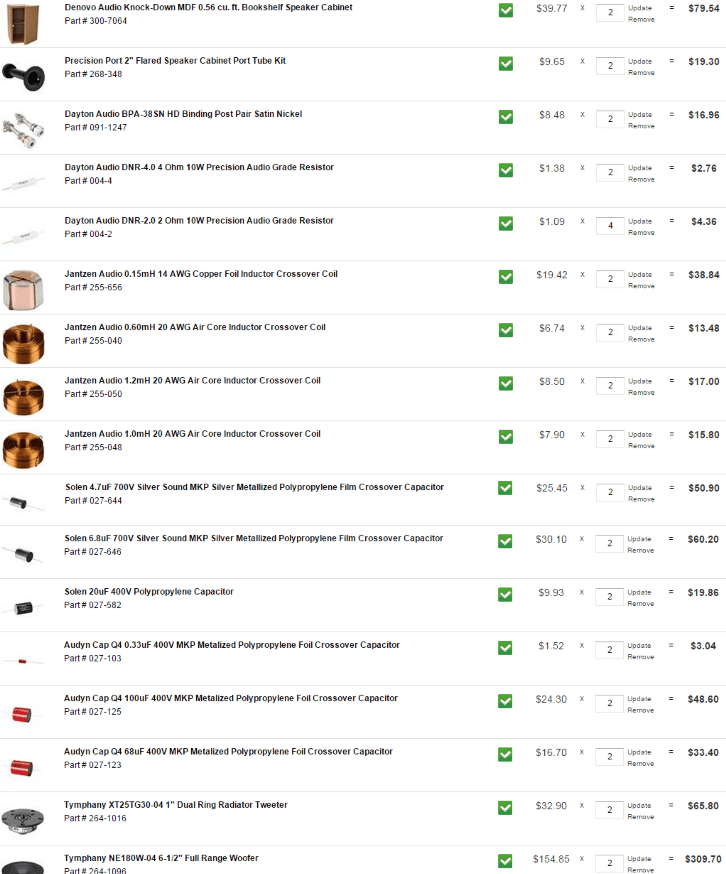

Прайс-лист по деталям:

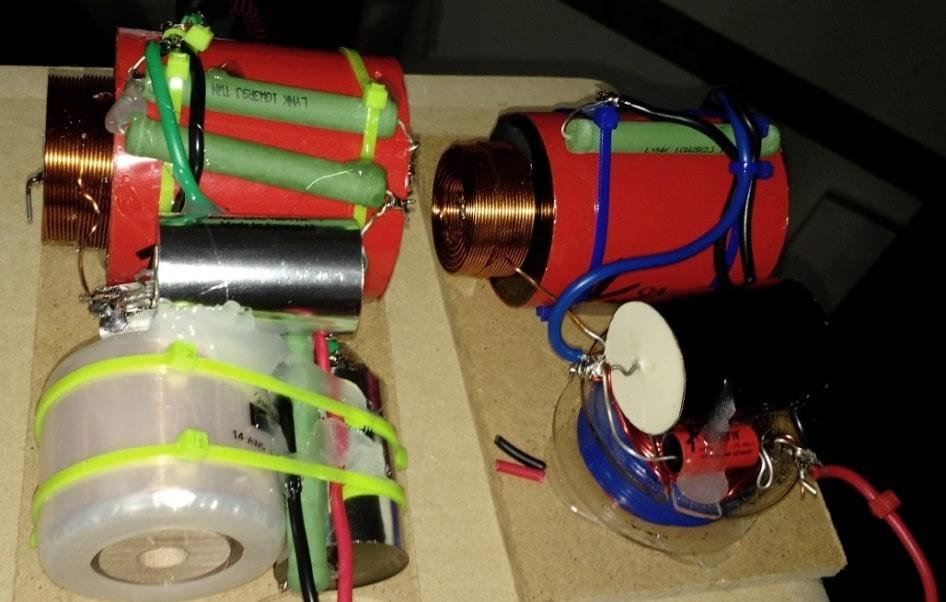

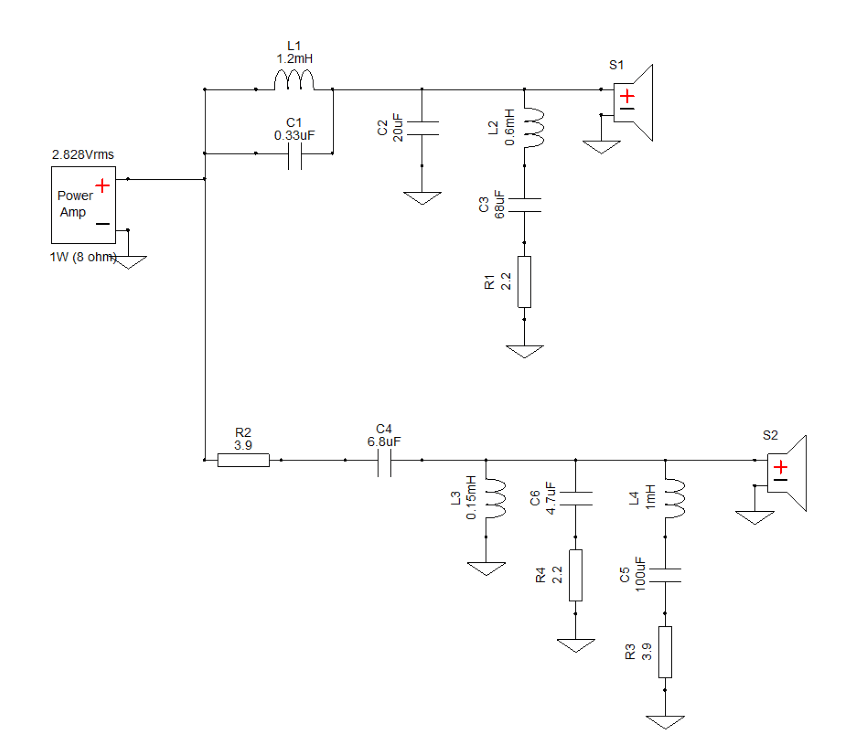

Электрические фильтры:

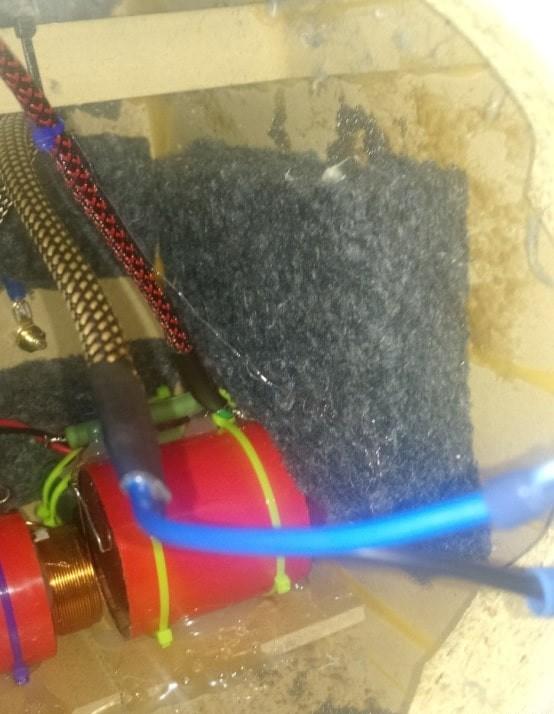

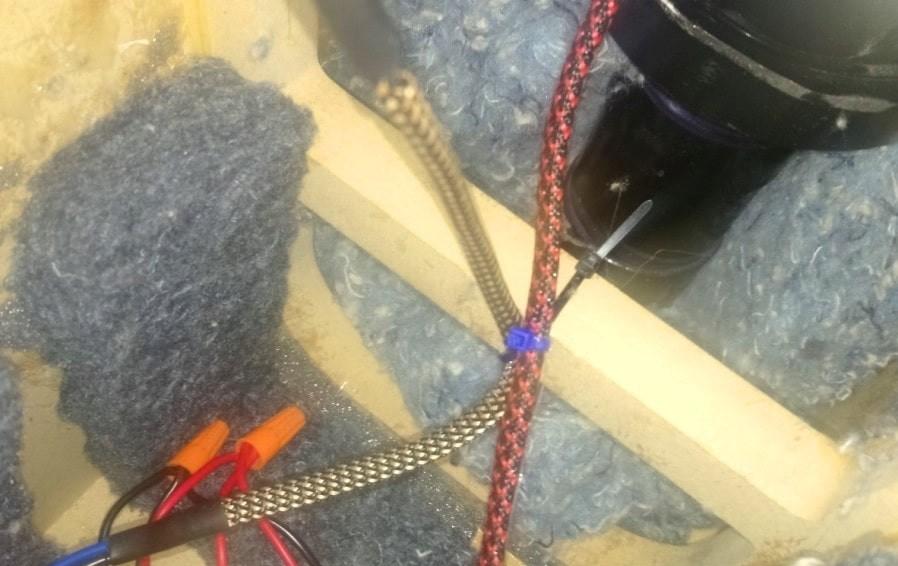

Кое что из внутренностей:
Перевод –
По материалам: parts-express.com
