Характеристики:

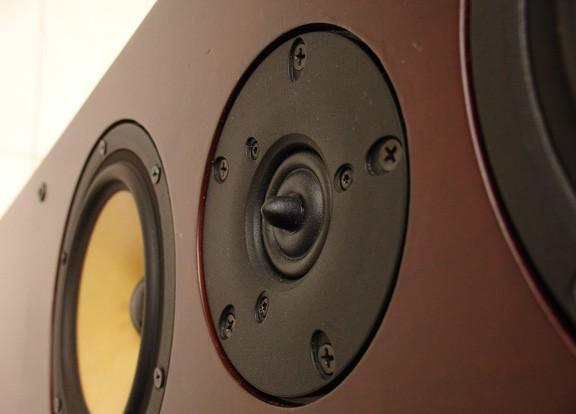

Используемые динамики:
НЧ/СЧ: 2 х Vifa MG18WK09-08
ВЧ: 1 х Vifa XT25TG30-04
Габаритные размеры (ВхШхГ): 1170х255х330 мм
Внутренний объем: 63 л
Описание:

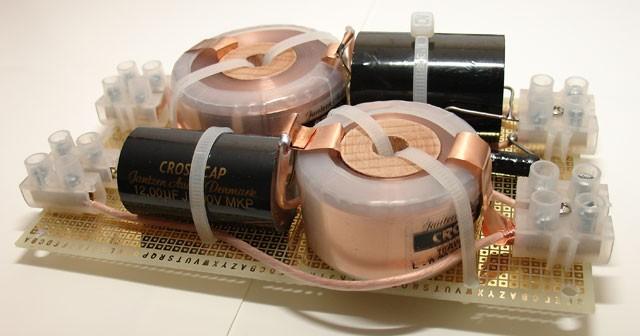

Корпус выполнен из MDF толщиной 25 мм. Пара мидбасовых динамика включены параллельно. Фазоинвертор диаметром 76 мм настроен на частоту 35 Гц. Электрические фильтры настроены на частоту среза 2500 Гц.
Первоначальная электрическая схема

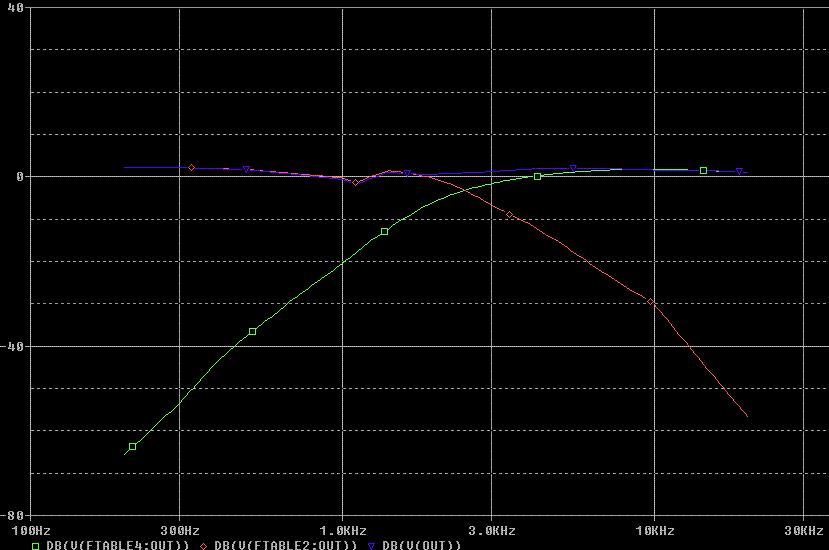

Смоделированная частота среза

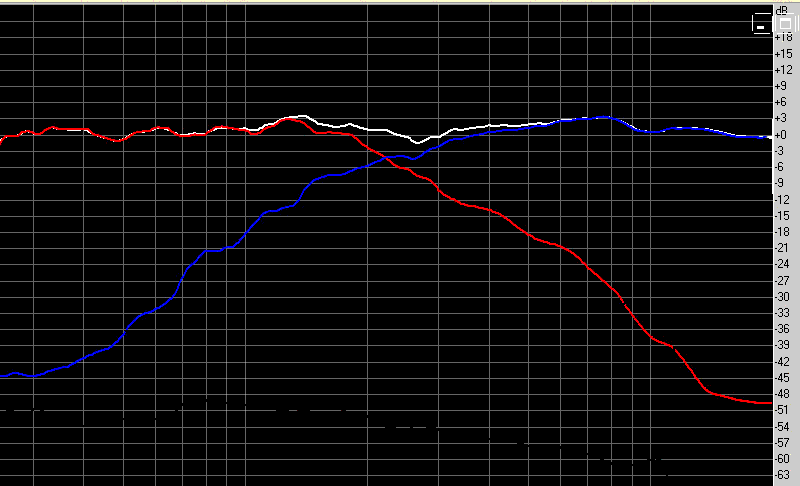

Измеренная частота среза
Конечная схема

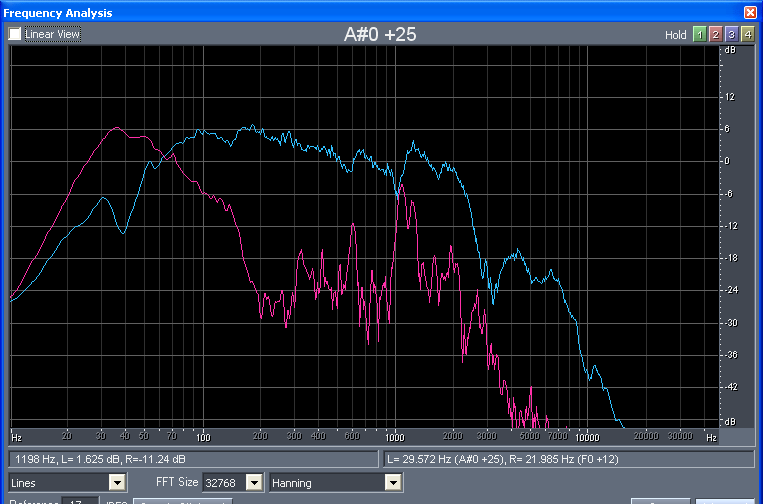

Синий – динамики, красный – фазоинвертор
По материалам: shine7.com
