Замена подвеса на динамике 20 ГДН-3-8

В акустической системе в качестве низкочастотного излучателя используется динамик 10 ГДВ-4-16 или аналогичный, но в данном случае речь пойдет о модели 20 ГДН-3-8 с полиуретановым подвесом. Главная проблема этой модели — со временем оригинальный ППУ подвес теряет эластичность и начинает разрушаться (рассыпаться), что критически сказывается на звуке. В данной работе показан процесс восстановления динамика путем замены подвеса на более долговечный тканевый аналог с латексной пропиткой.

25 АС-208 «Романтика» - замена подвеса на НЧ динамике

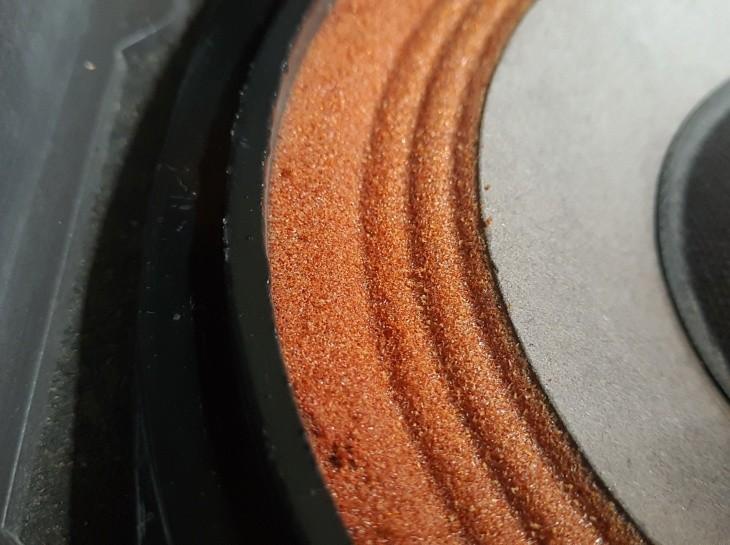

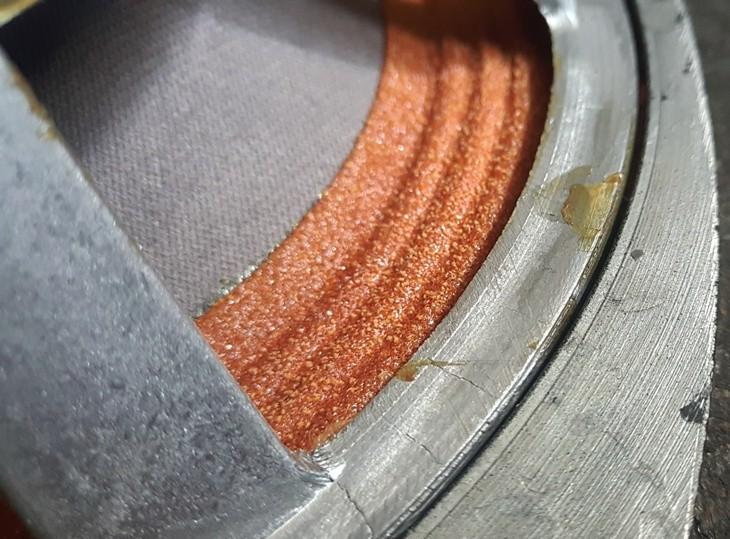

Почему разрушается подвес 20 ГДН-3-8

Оригинальные полиуретановые (ППУ) подвесы со временем подвержены гидролизу и окислению, особенно в условиях перепадов температур и влажности. Найти новые оригинальные ППУ подвесы для 20 ГДН-3-8 в продаже часто не представляется возможным. Выходом из ситуации является использование современных тканевых подвесов, которые отличаются повышенной долговечностью и устойчивостью к внешним воздействиям.

Материалы для замены: ткань и латекс

Для восстановления работоспособности динамика были выбраны тканевые подвесы, пропитанные специальным латексным составом. Это решение позволяет имитировать поведение оригинального ППУ, сохраняя необходимые резонансные характеристики излучателя, но при этом значительно увеличивая срок службы. Подобный подход к восстановлению низкочастотных динамиков может быть применен и в других случаях, например, при замене излучателя в 50 ГДН, где также требуется точная подборка материалов для сохранения акустических свойств.

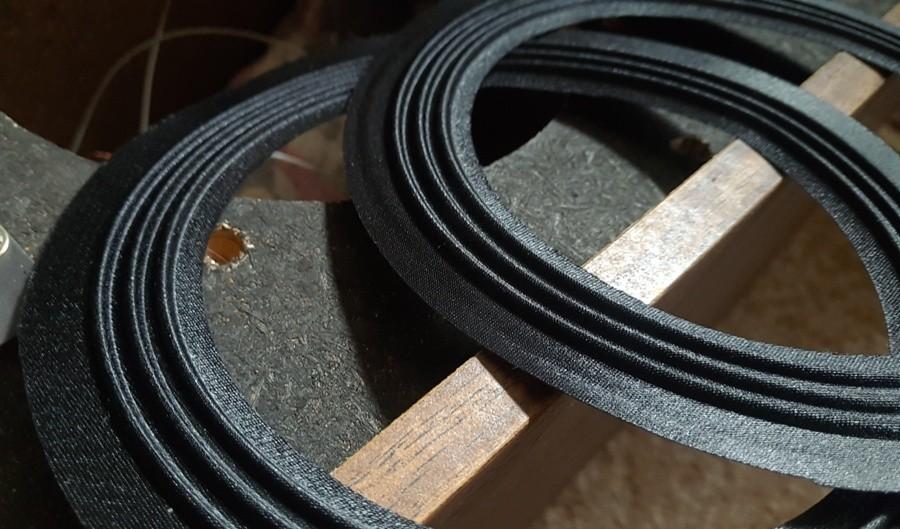

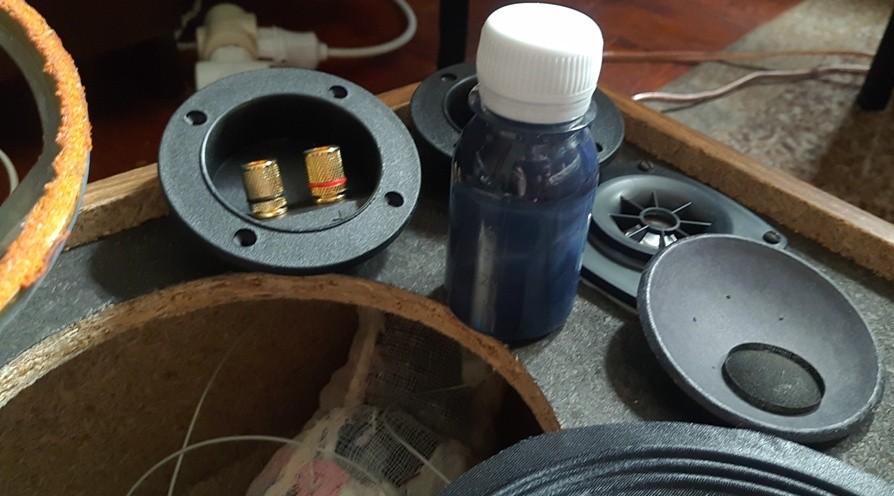

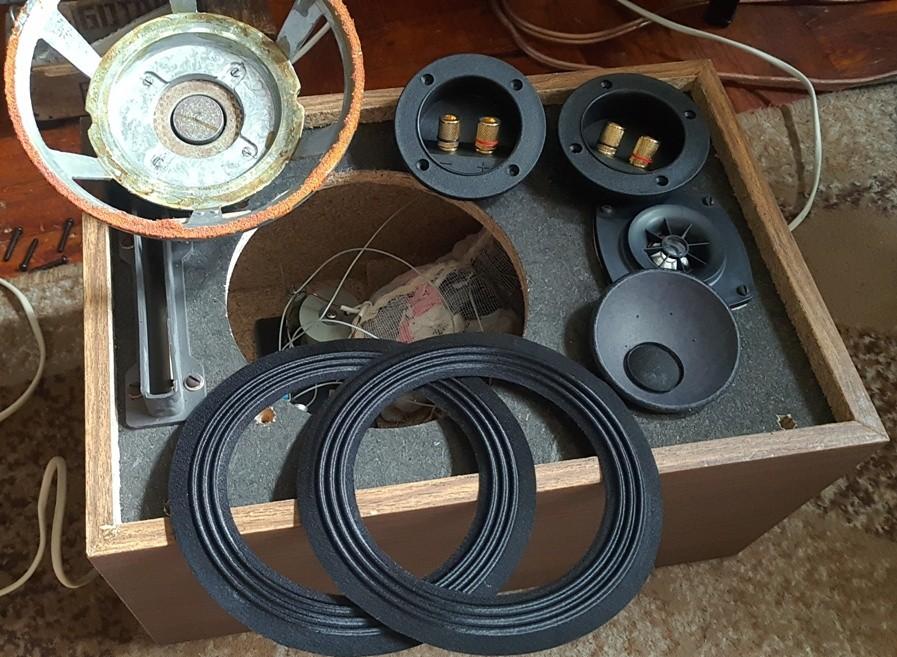

ППУ подвесы найти не удалось, поэтому были куплены тканевые аналоги и латексная пропитка для них:

Результат пропитки и установки

После нанесения латексной пропитки ткань приобретает необходимую жесткость и упругость, что критически важно для правильного функционирования динамика. Ниже представлены фотографии готового изделия после пропитки и установки на диффузор.

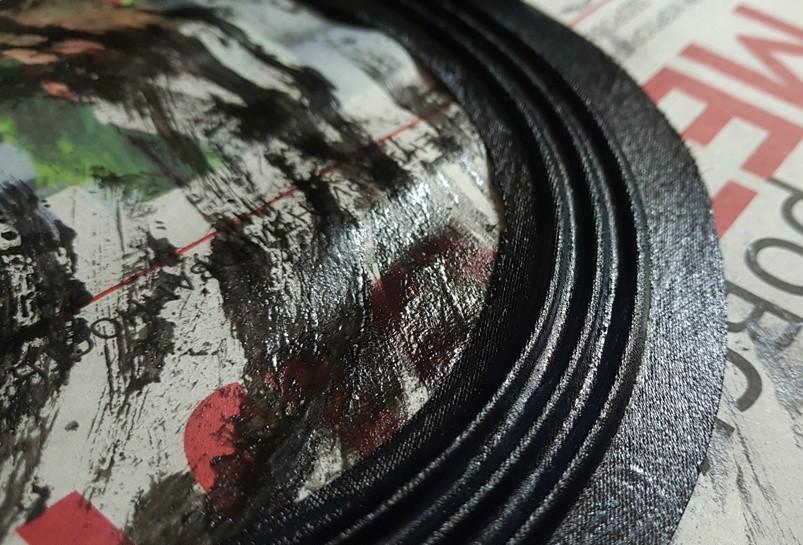

После пропитки:

Аналогичный подход к восстановлению низкочастотных динамиков может быть применен и в других случаях, например, при доработке декоративной решетки у 25 АС-309, где также требуется точная подборка материалов для сохранения акустических свойств.
