Колонки 25 АС-033: опыт эксплуатации и ремонт динамика 25 ГДВ-1-8

В этой статье я подробно расскажу о своем опыте эксплуатации легендарных колонок и поделюсь методом ремонта изодинамических головок , который позволяет восстановить контакт без паяльника.

История покупки и субъективное звучание

25АС-033 стали моими первыми Hi-Fi колонками. Я приобрел их в конце 1990 года в ЦУМе за 320 советских рублей. До этого я слушал у друзей , и их модификации, но именно воздушность и прозрачность 25АС-033 на ВЧ меня убедили.

В те времена покупка акустики студентом была событием, поэтому прослушивания собирали всю компанию. Источником сигнала служила катушечная приставка «НОТА-203-1 Стерео», а усилителем — самодельный стерео УНЧ на базе радиоконструкторов «УНЧ-20 Вт», купленных в Центральном детском мире. Темброблока не было, сигнал шел напрямую на регулятор громкости.

За 20 лет эксплуатации у меня не возникало ощущения дефицита высоких частот, о котором часто пишут на форумах. Возможно, это связано с тем, что я слушал колонки в кресле, а не стоя, и не перегружал их.

Модернизация: замена среднечастотного динамика

Через три года после покупки я экспериментально заменил штатные СЧ динамики на широкополосные . В цепь последовательно был включен резистор 3,9 Ом для сохранения общего сопротивления фильтра. Диффузор и центрирующая шайба 5ГДШ-5-4 были пропитаны герленом.

Результат: средние частоты стали «легче» и воздушнее. Хотя АЧХ я не измерял, субъективно звук улучшился.

Направленность 25 ГДВ-1-8: мифы и реальность

Одной из главных проблем изодинамиков считается узкая направленность на высоких частотах. Однако, если колонки стоят на подставках и развернуты к слушателю, этот эффект сглаживается.

Александр Бокарёв справедливо отмечает, что без накладного «псевдорупора» 25ГДВ-1-8 звучат более открыто. С ним динамики выглядят эстетичнее, но могут давать более узкую картинку. В вертикальной плоскости рупор не работает — согласование происходит только в горизонтальной плоскости.

Для улучшения направленности можно использовать акустические линзы (как в колонках JBL или Panasonic SC-PM01) или оклеить фланец динамика звукопоглощающим материалом (войлок, поролон) толщиной 5 мм, сделав отступ от краев излучающих отверстий.

Ремонт 25 ГДВ-1-8: восстановление контакта

Через несколько лет эксплуатации у одной из колонок пропали высокие частоты. Проверка показала обрыв в динамике. Разборка выявила отсутствие внешних повреждений мембраны. Пайка заклепок-пистонов была невозможна из-за риска перегрева мембраны.

Я разработал метод восстановления контакта с помощью импульса высокого напряжения. Суть метода: разряд конденсатора, заряженного до сетевого напряжения, на звуковую катушку. Это «приваривает» окислившийся контакт.

Схема устройства для ремонта

Для ремонта потребовалось собрать простое устройство:

• Выпрямитель на одном диоде (1 А, 400 В).
• Металлобумажный конденсатор 2 мкФ (500 В).
• Тумблер П2Т-1.
• Резистор R1 (100 кОм, 1 Вт) — обязателен для безопасного разряда конденсатора после работы.

Порядок действий:

1. Подключите провода к заклепкам-пистонам динамика.
2. Включите устройство в сеть.
3. Не менее 10 раз быстро переведите тумблер из положения «Заряд» в «Разряд».
4. Отключите от сети и разрядите конденсатор тумблером.

5. Измерьте сопротивление катушки (должно быть около 8 Ом).

Этот метод работает за счет энергии конденсатора, который приваривает контакт пистона к катушке. Аналогичную процедуру я провел и со второй головкой.

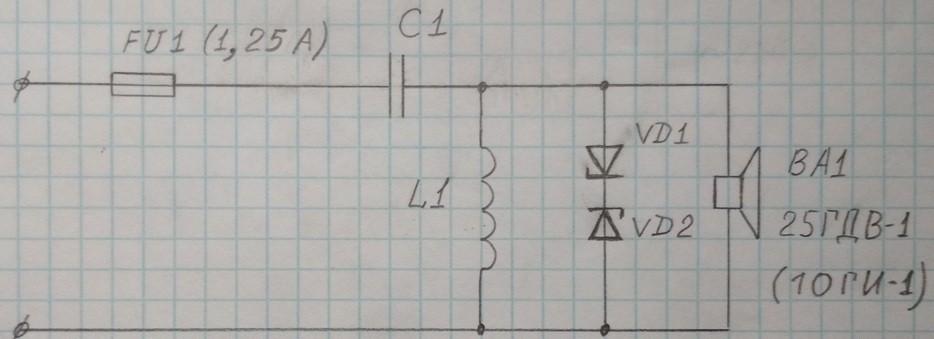

Схема защиты ВЧ динамика

Позже я использовал восстановленные 25ГДВ-1-8 в самодельных колонках. Для защиты изодинамика от перегрузок я применил схему с плавким предохранителем и стабилитронами.

Параметры защиты:

• Предохранитель: 1,25 А (включен до ВЧ фильтра).
• Стабилитроны: два типа 1N5349BRLG (12 В, 5 Вт), включенные встречно-последовательно параллельно динамику.

Расчет напряжения срабатывания защиты:

При мощности 35 Вт и сопротивлении 8 Ом напряжение U ≈ 16,7 В. Стабилитроны открываются при 13 В (12 В стабилизации + 1 В прямого падения). Это соответствует мощности около 21 Вт на динамике, что является надежной защитой от перегорания.

Выводы и альтернативы

Исодинамики 25 ГДВ-1-8 при правильной герметиззации «замембранного» пространства (используйте нейтральный силикон) и грамотной настройке фильтра звучат отлично. Они обладают прекрасными импульсными характеристиками благодаря легкой мембране.

Если советские изодинамики недоступны, обратите внимание на современные аналоги: изопланарные динамики HiVi, Monacor RBT-56 или Infinity EMIT. Главное — не забывайте о защите ВЧ звена.

Остается вопрос: почему завод «Ферроприбор» не внедрил надежную герметизацию и качественные контакты на этапе производства? Ответа нет, но восстановленные динамики служат верой и правдой долгие годы.
