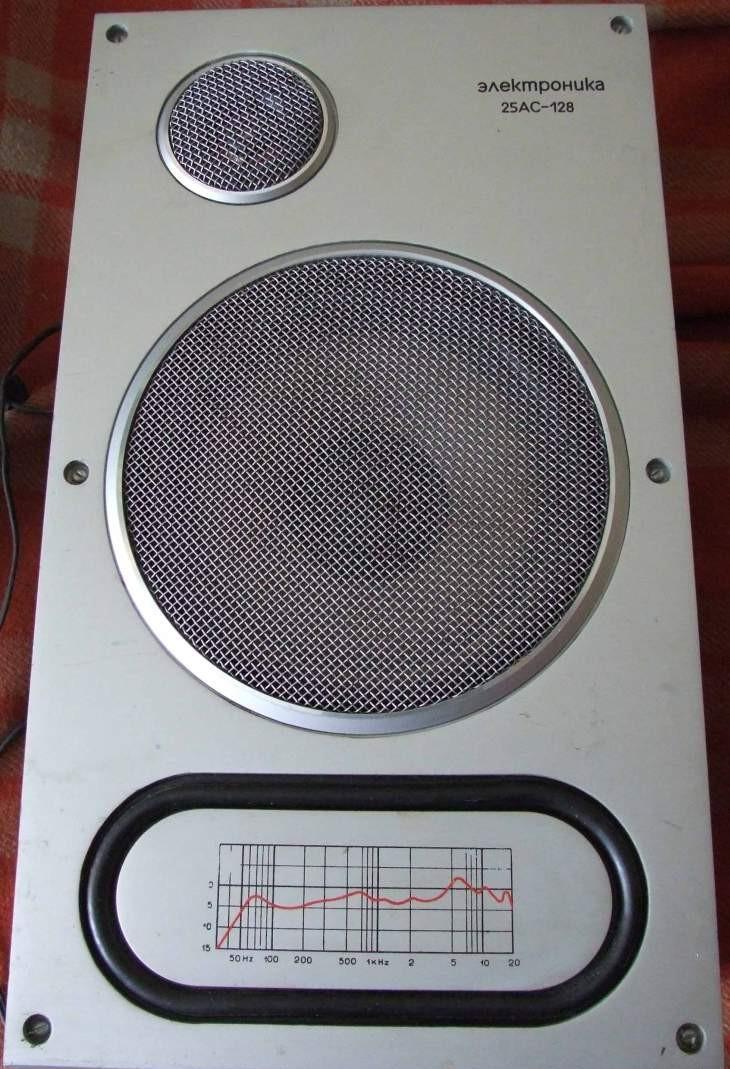

25 АС-128 Электроника: замена звукопоглотителя и улучшение звучания

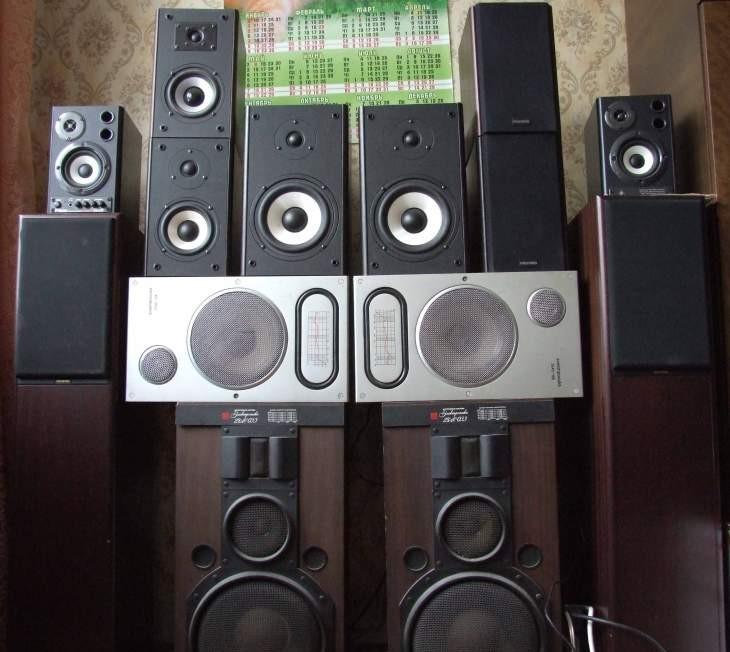

В процессе тестирования различных акустических систем, от компьютерных до напольных моделей Celestion 300, выявилась интересная закономерность. Несмотря на статус «советской классики», самые проблемные результаты показал динамик . Его звучание часто описывают как плоское и «картонное» с отвратительной разборчивостью середины и гулкими низкими частотами. В этой статье мы разберем, как с помощью простой замены звукопоглотителя (демпфера) исправить эти дефекты и вернуть колонкам нормальную работу.

Почему 25 АС-128 звучит плохо?

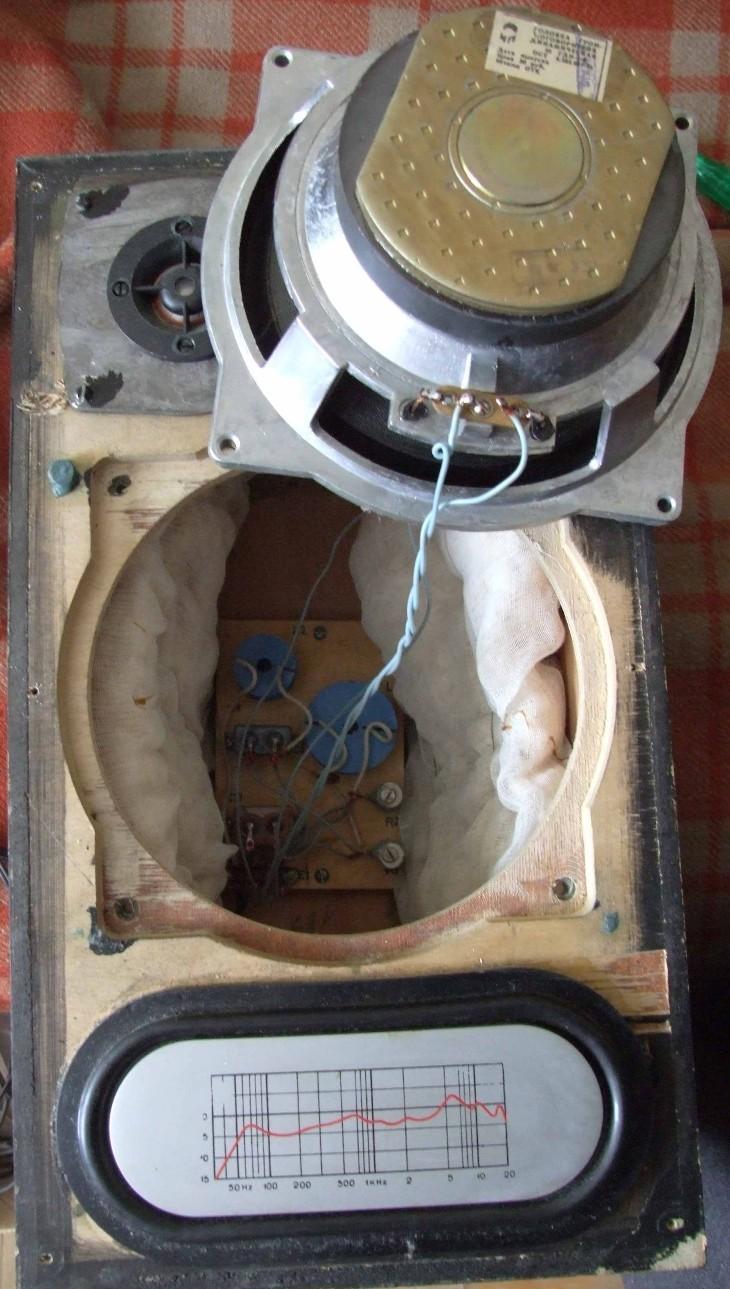

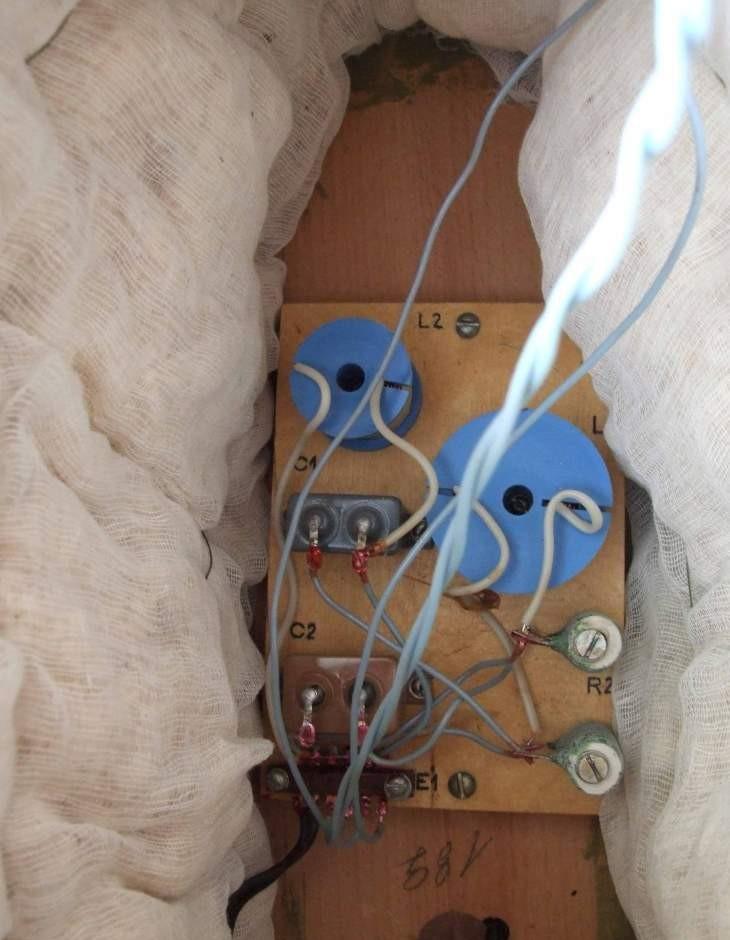

При первичной разборке колонки 25 АС-128 обнаружилась стандартная для многих бюджетных и старых АС конструкция. Внутри корпуса, на задней стенке, располагался звукопоглотитель, представляющий собой обычную вату, замотанную в марлю, а также кроссовер (плату фильтра). Однако удаление этого «демпфера» не привело к желаемому результату — звук остался прежним.

Главная проблема кроется в акустике самого ящика. Корпус обладает собственной резонансной частотой и «гулкостью». Если начать говорить в отверстие для посадки динамика, отчетливо слышен отзвук самого корпуса. Именно этот резонанс накладывается на полезный сигнал, создавая тот самый неприятный «картонный» окрас и размывая детали в низкочастотном диапазоне.

Для сравнения, другие модели советской акустики, такие как 25 АС-309, часто имеют более удачное акустическое оформление, но и их можно улучшить, если понимать физику процесса. В случае с 25 АС-128 задача усложняется конструкцией корпуса.

Выбор правильного демпфирующего материала

После неудачной попытки с ватой в марле, были проведены многочисленные эксперименты с различными материалами для поглощения стоячих волн внутри ящика. Ключевым фактором стал выбор правильного типа поролона. Обычный плотный поролон не подходит, так как он слишком сильно глушит звук и не позволяет воздуху циркулировать.

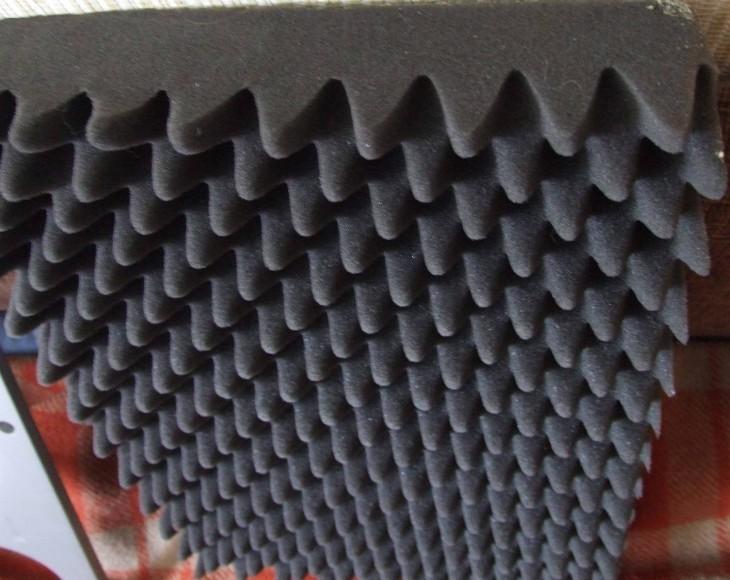

Оптимальным решением оказался транспортный поролон с игольчатым профилем. Его особенности:

• Структура: С одной стороны игольчатый рельеф, с другой — открытые поры.
• Воздухопроницаемость: Через материал свободно проходит воздух, что критически важно для работы динамика и предотвращения «задувания» низких частот.
• Параметры: Общая толщина листа составила 7 см, при этом высота выступов (рельефа) — 3 см. Это позволило создать эффективную зону поглощения энергии без перекрытия полезного объема ящика.

Важно понимать, что качество акустического оформления во многом зависит от внутренней отделки. Правильно подобранный демпфер гасит паразитные резонансы стенок.

Пошаговая инструкция по доработке

Процесс улучшения звучания 25 АС-128 не требует сложных инструментов и специфических знаний. Вот как была реализована замена:

Шаг 1. Подготовка материала. Был взят лист поролона толщиной 7 см. При укладке важно учитывать форму корпуса. Боковые части листа были срезаны конусом, чтобы материал плотно прилегал к стенкам, не оставляя пустот, где могли бы возникать новые резонансы.

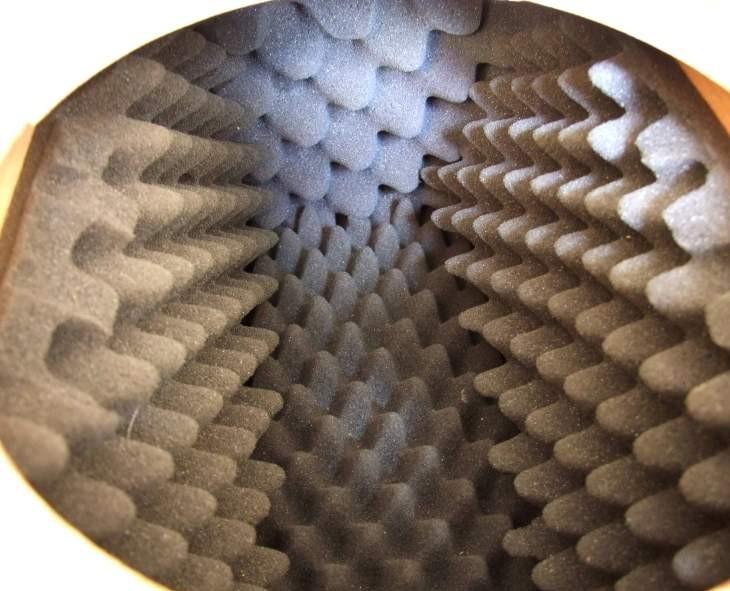

Шаг 2. Установка демпфера. Подготовленный лист поролона был уложен на заднюю стенку корпуса. Сразу после этого стало заметно, что гулкость ящика значительно уменьшилась. Материал поглотил энергию стоячих волн, которые ранее создавали «гул» при работе динамика.

Шаг 3. Перенос электроники. Плата кроссовера (фильтра), которая изначально крепилась на задней стенке и могла влиять на резонанс, была перенесена на верхнюю стенку корпуса. Это также способствовало улучшению акустической картины.

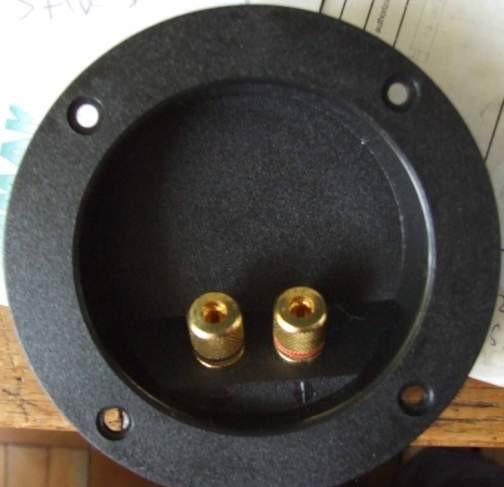

Шаг 4. Модернизация разъема. На задней стенке, вместо штатного отверстия для ввода провода, были установлены винтовые клеммы. Это упрощает подключение и делает соединение более надежным, исключая окисление контактов в труднодоступном месте.

Результаты доработки

После сборки колонки и проведения сравнительного прослушивания с неотрегулированным экземпляром, результаты превзошли ожидания. Основные изменения:

• Исчез «картонный» акцент. Звук стал более натуральным и объемным.
• Ушла гулкость корпуса. Перестал слышаться резонанс самой деревянной коробки, что позволило динамик работать в более чистом режиме.
• Появилась разборчивость. Особенно заметно улучшение в нижней середине, где раньше звук был смазанным.

Стоит отметить, что подобная модернизация применима не только к акустике. Например, в проекте «Феникс» (гибридный лабораторный блок питания) также уделяется внимание качеству компонентов и их размещению для минимизации помех, что схоже с принципом борьбы с паразитными резонансами в АС.

Этот простой метод позволяет значительно улучшить характеристики старых советских колонок без замены динамика. По такому же принципу была переделана и вторая колонка 25 АС-128, что обеспечило стереопару с одинаковым, качественным звучанием.

Автор работы: растаман (forum.vegalab.ru)
