Замена ВЧ динамика и доработка акустической системы 25 АС-2

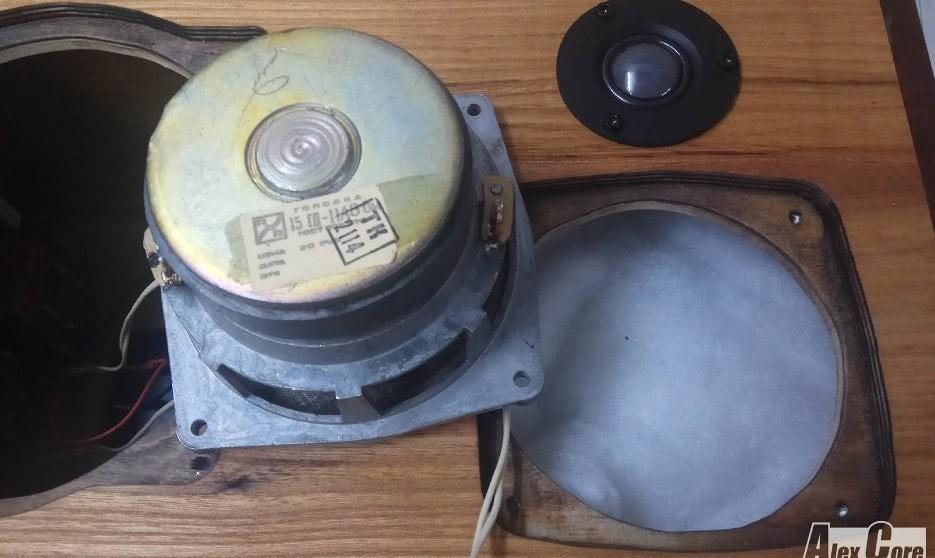

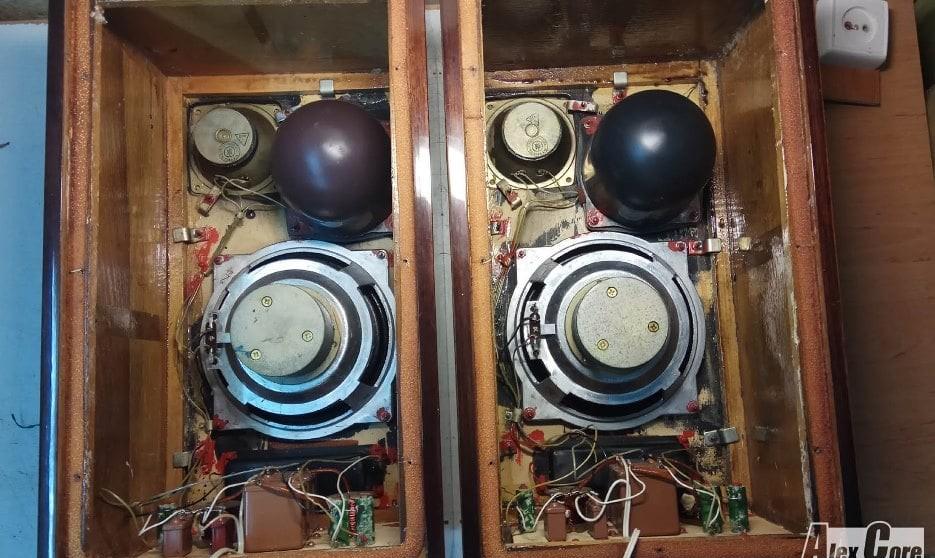

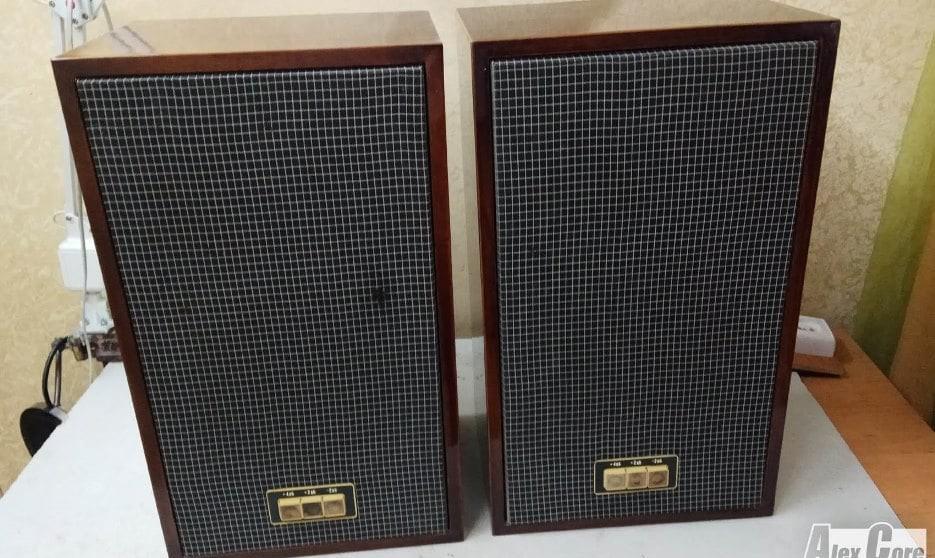

Акустическая система — это классическая трехполосная АС закрытого типа. В ходе глубокой доработки акустики динамики низких частот были оставлены в заводском исполнении, в то время как среднечастотный динамик заменен на . Для воспроизведения верхних частот (ВЧ) были установлены купольные динамики HiFiDiy Live 2,5 (NE-66), что существенно расширило частотный диапазон и улучшило детализацию.

Доработка корпуса и лицевой панели

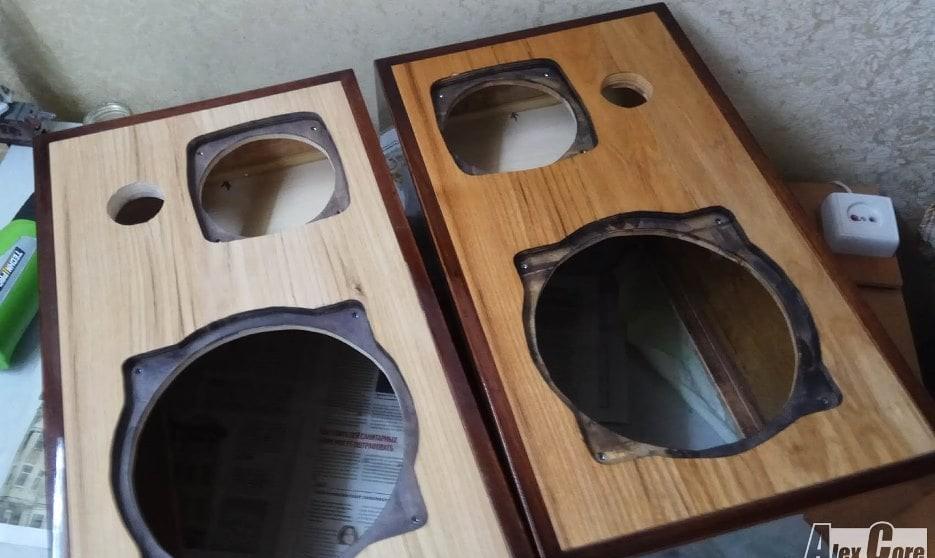

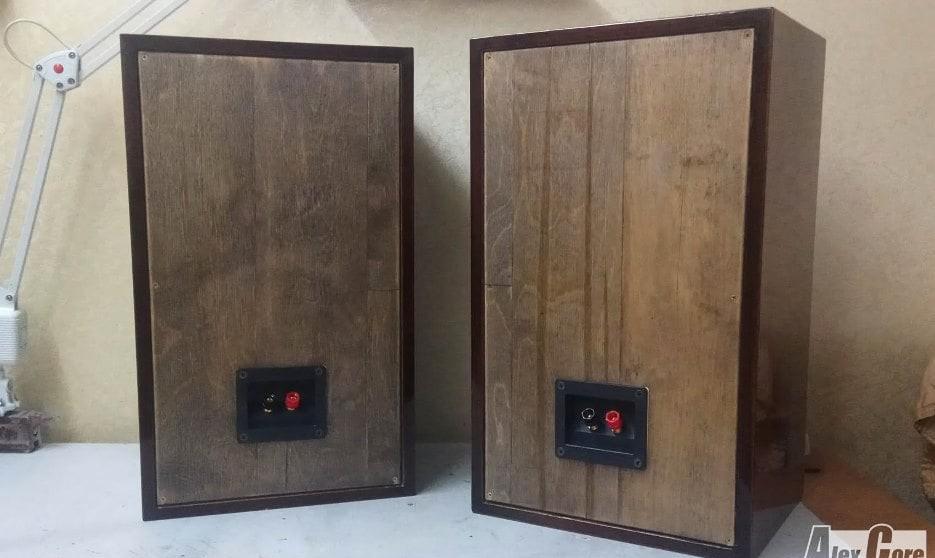

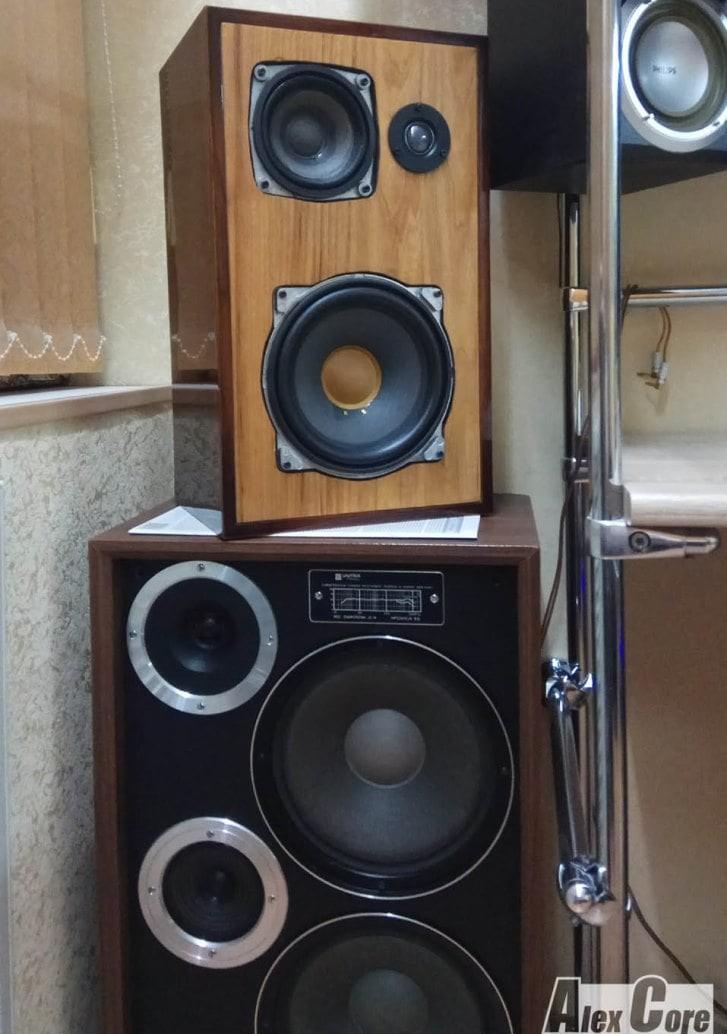

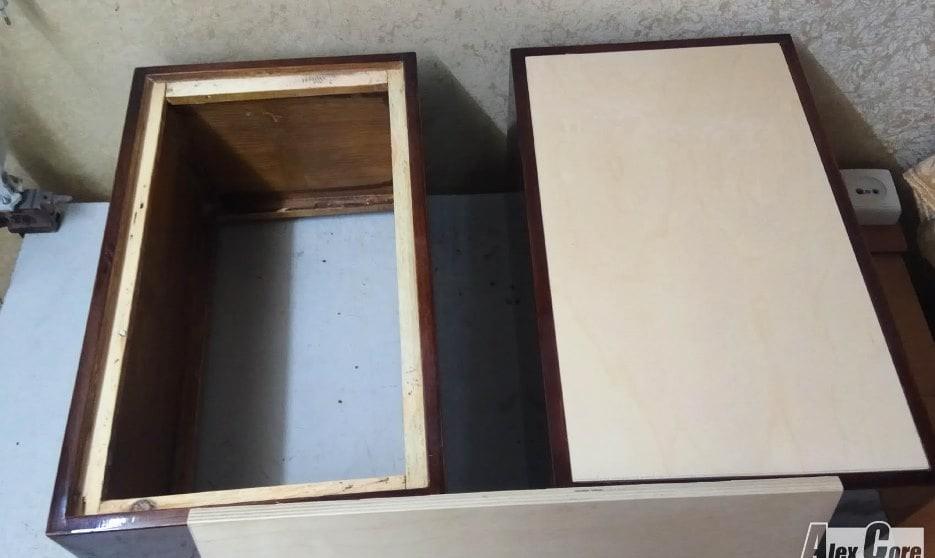

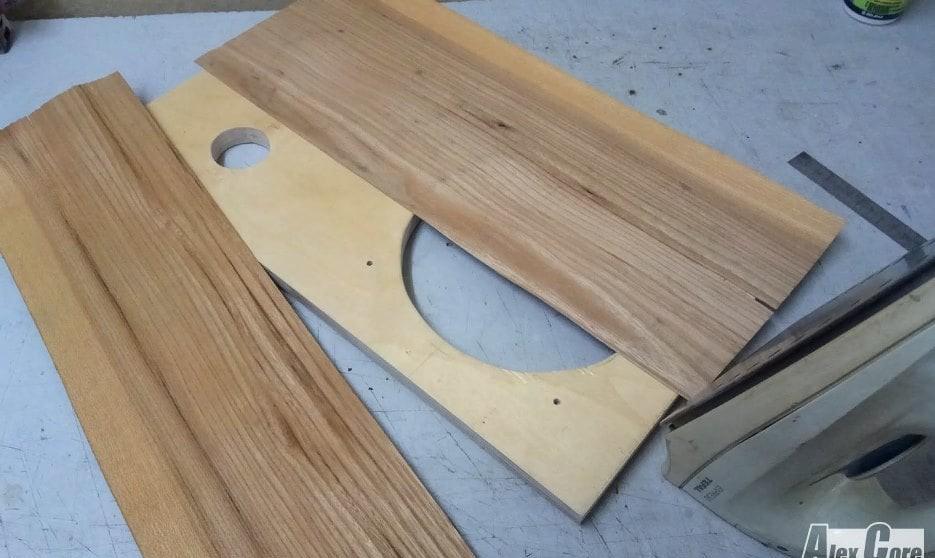

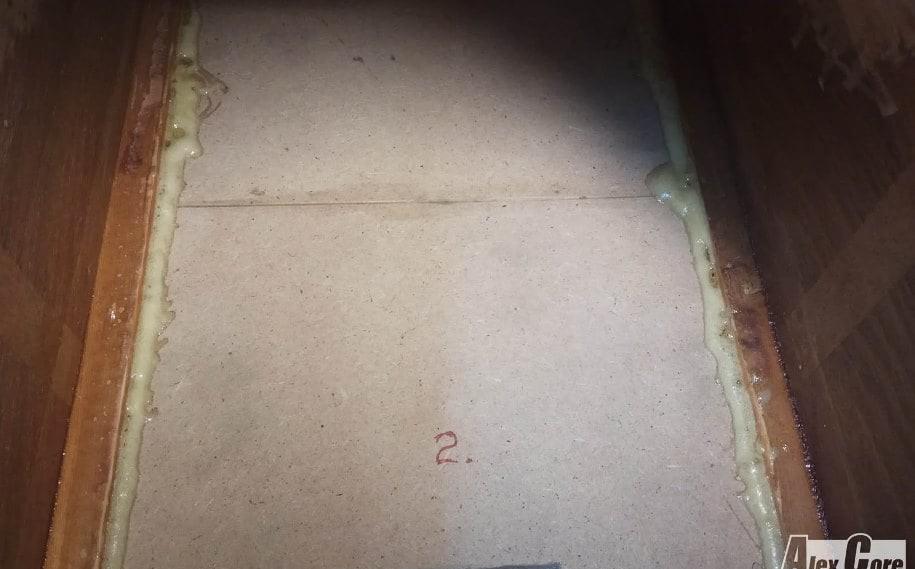

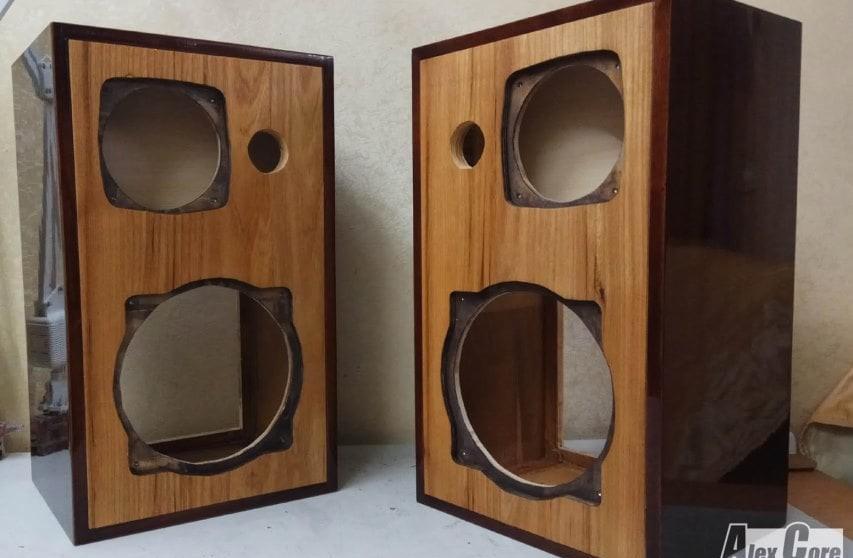

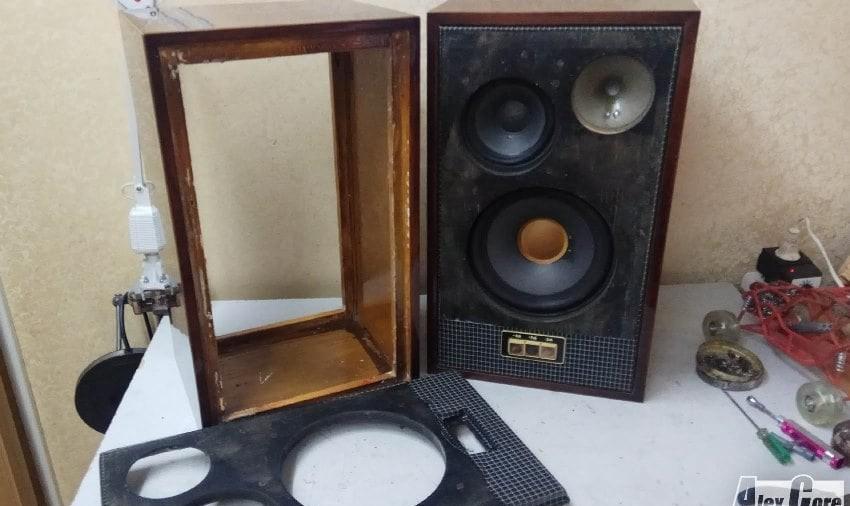

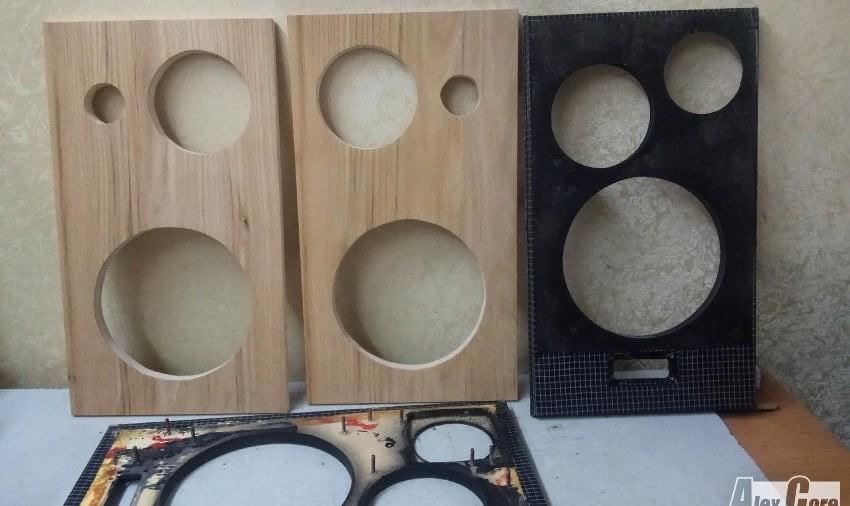

Лицевая панель была полностью заменена на новую, изготовленную из фанеры и внешне отделанную строганым натуральным шпоном дуба. Для снижения резонансных искажений изнутри панель была оклеена слоем MDF. Общая толщина панели составила 19 мм. Кроме того, расположение динамиков на лицевой панели изменено относительно заводского варианта: ВЧ и СЧ динамики размещены в одну горизонтальную линию, а НЧ динамик опущен ниже, так как кнопки переключения уровней громкости в данной модификации не используются. Задняя стенка осталась родной, фанерована березовым шпоном и дополнительно проклеена МДФ для жесткости (толщина 17 мм). Также была добавлена современная клеммная колодка для надежного подключения кабеля.

Схема кроссовера и электрические фильтры

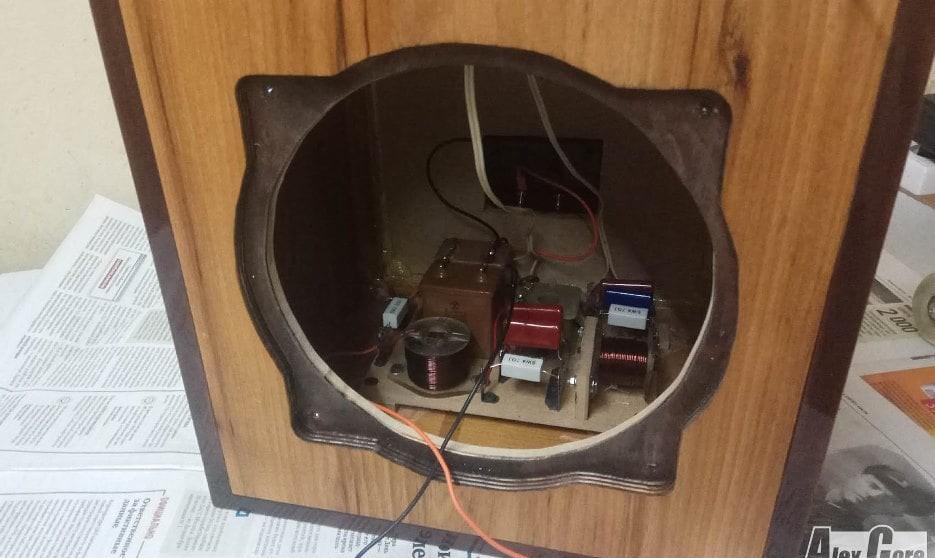

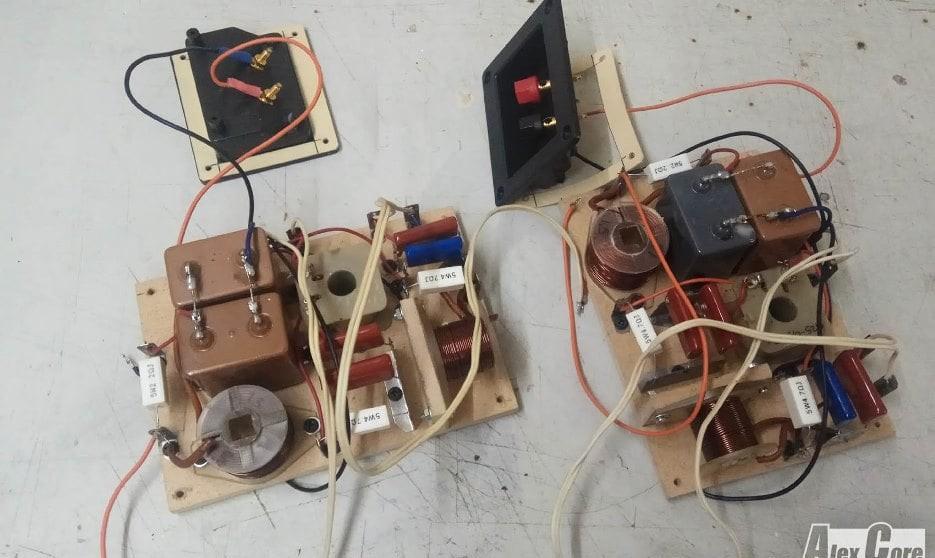

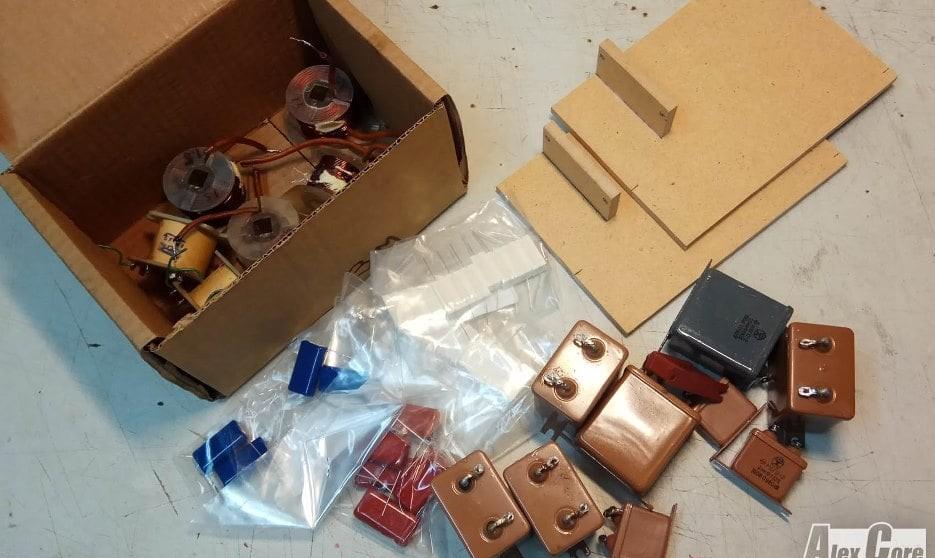

Электрические фильтры (кроссовер) были полностью изменены для согласования новых динамиков и закрепились на новой основе из MDF:

Модернизация СЧ-камеры

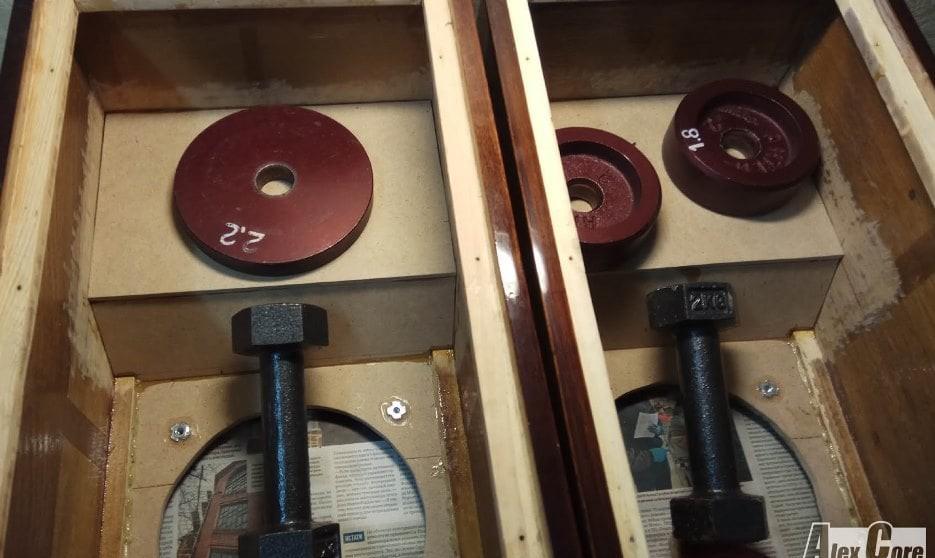

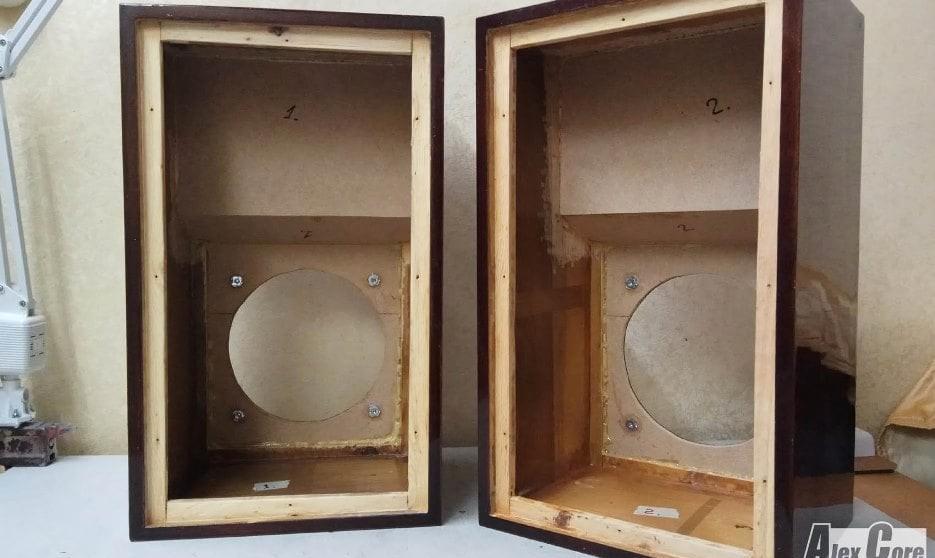

Бокс под среднечастотный динамик заменен на отдельный корпус, который имеет значительно больший объем (как можно видеть на фото ниже) и склеен из листов MDF. Главным плюсом такой конструкции стало свободное пространство для тыльного излучения СЧ головки, что позволило снизить искажения и улучшить переходную характеристику.
