Акустическое оформление 25 ГДН-3-4: лабиринт Рогожина (ЧВ)

Акустическое оформление типа лабиринт (четвертьволновой резонатор), или так называемый «лабиринт Рогожина», представляет собой сложную, но эффективную конструкцию волновода. В отличие от стандартных ящиков, ЧВ (четвертьволновой короб) использует длину трубы, равную четверти длины волны на частоте резонанса динамика, что обеспечивает глубокое и чистое звучание низких частот даже при малой подводимой мощности.

Данная конструкция актуальна для автоаудио, где нет возможности установить мощный усилитель. При правильном расчете головка динамика работает в оптимальном режиме, не уходя в критические пики хода, что позволяет использовать штатные каналы магнитолы.

В данном проекте использовался динамик , извлеченный из классической советской колонки . Этот динамик обладает надежным подвесом и диффузором, подходящим для расчета на низкие частоты.

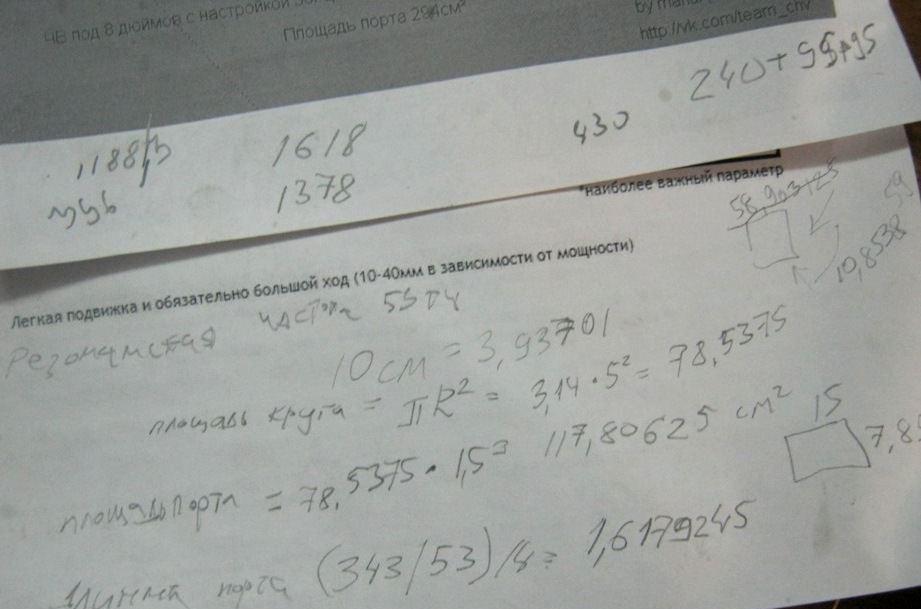

Расчет параметров короба и порта

Для сборки использовались следующие технические параметры для расчета:

• Частота резонанса головки (Fs): 53 Гц. Расчет велся именно на эту частоту, чтобы избежать принудительного загоняния динамика в низа.
• Площадь диффузора (Sd): 78,5375 см². Измерялась физически по диаметру подвижной системы.
• Площадь сечения порта: 117,80625 см². Рассчитывалась исходя из площади диффузора для обеспечения нужной скорости воздуха.

• Длина порта: 1,617 м. Ключевой параметр, определяющий резонансную частоту всего короба.
• Габариты стенок порта: ширина 15 см, высота 7,85 см.

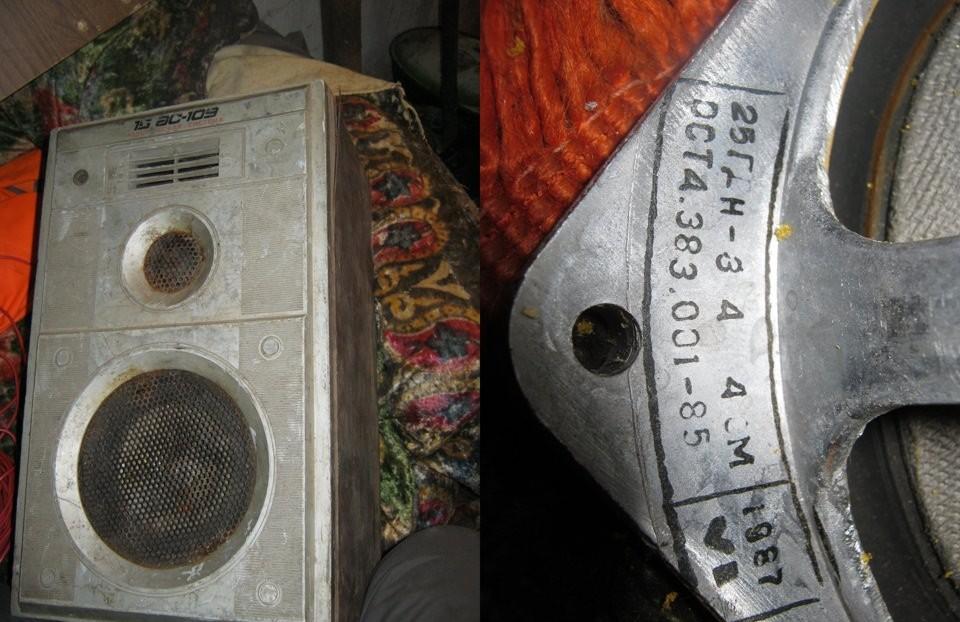

Исходным материалом послужил динамический головка 25 ГДН-3-4 из колонки 25АС-101. Этот динамик прошел долгий путь эксплуатации, что подтверждает его надежность. Ниже представлены детали измерений и процесса изготовления.

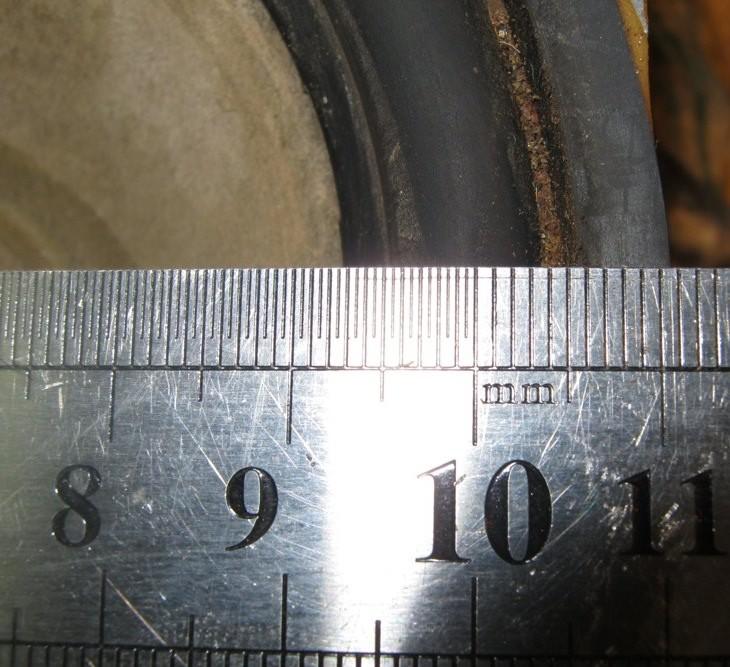

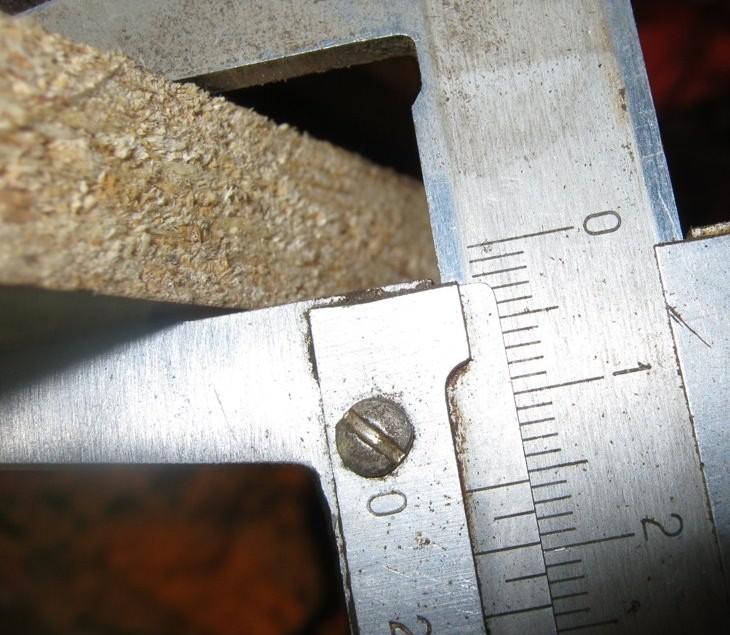

Замер диффузора и толщины стенок будущего корпуса:

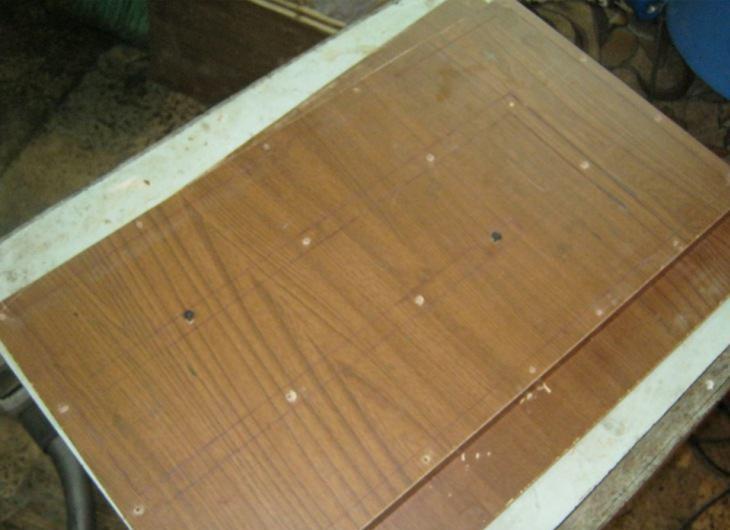

Для изготовления корпуса использовалось ДСП, извлеченное из старого шкафа. Материал был распушен до винтика, распилён и подготовлен для сборки. Для упрощения процесса разметки и сверления, два листа ДСП были предварительно скручены саморезами по диагонали.

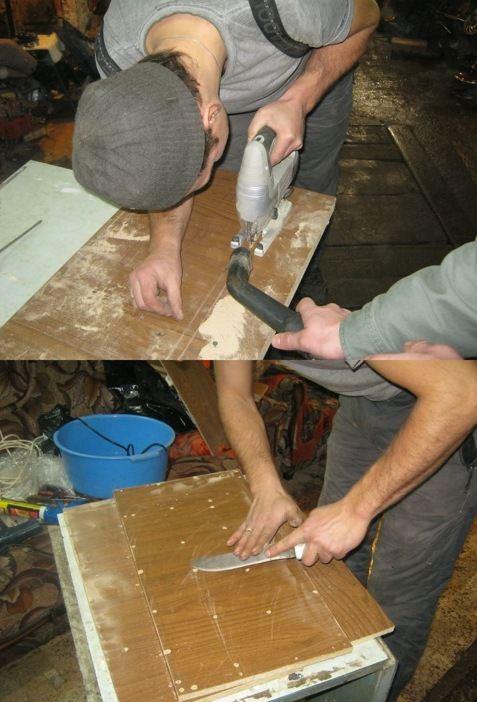

Процесс распила и шлифовки деталей:

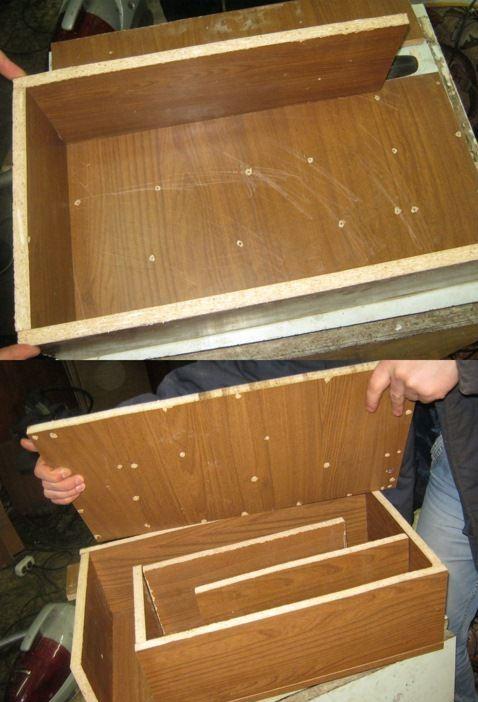

Сборка каркаса короба:

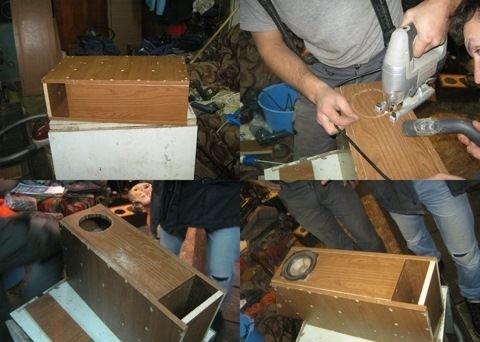

Выпиливание отверстия под динамик:

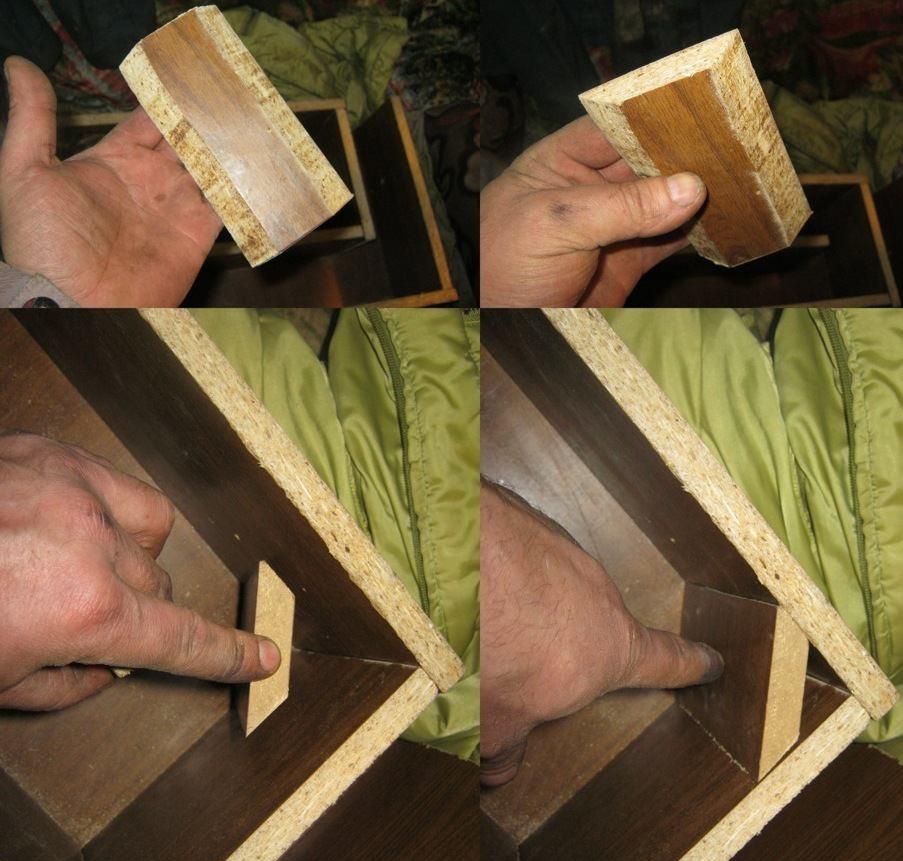

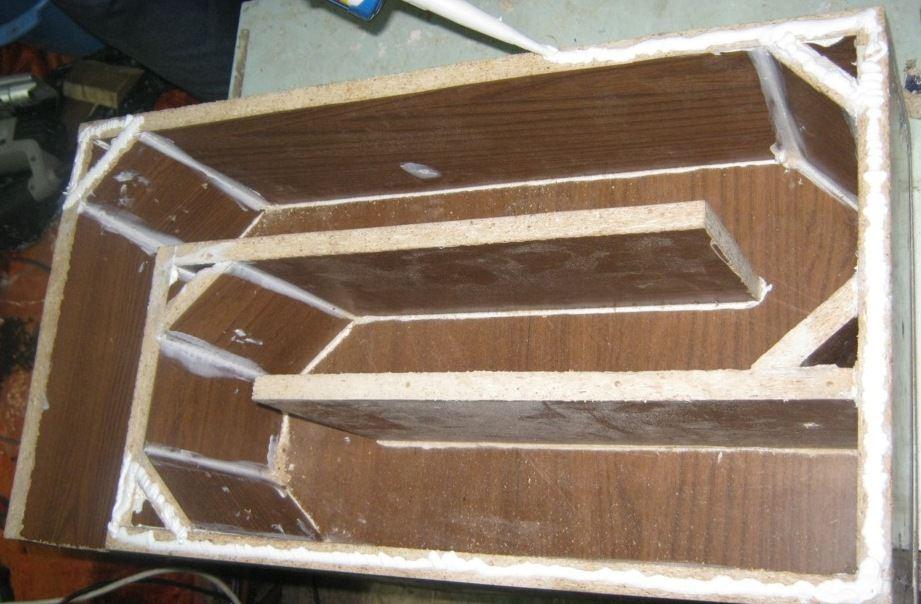

Установка внутренних перегородок и вставок в углы корпуса:

Герметизация швов — критически важный этап для лабиринта. Все сопрягаемые поверхности были обработаны герметиком. Ниже показан процесс соединения половин короба и зачистки излишков материала.

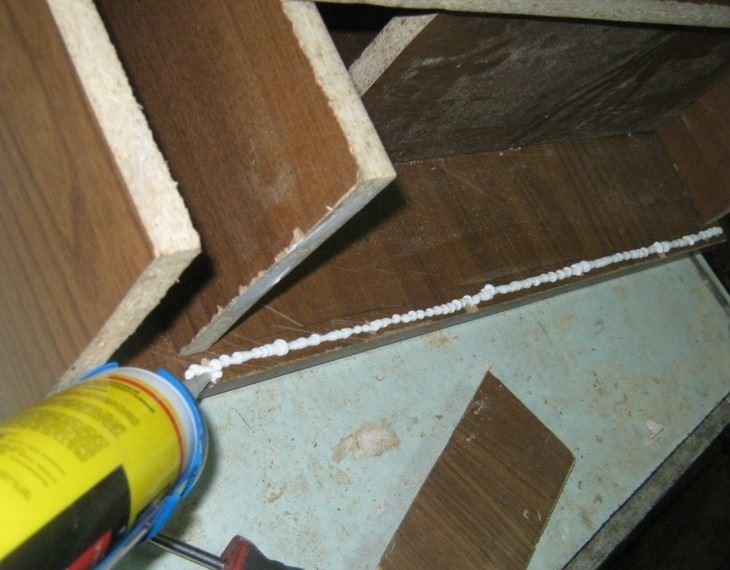

Герметизация швов поочередно:

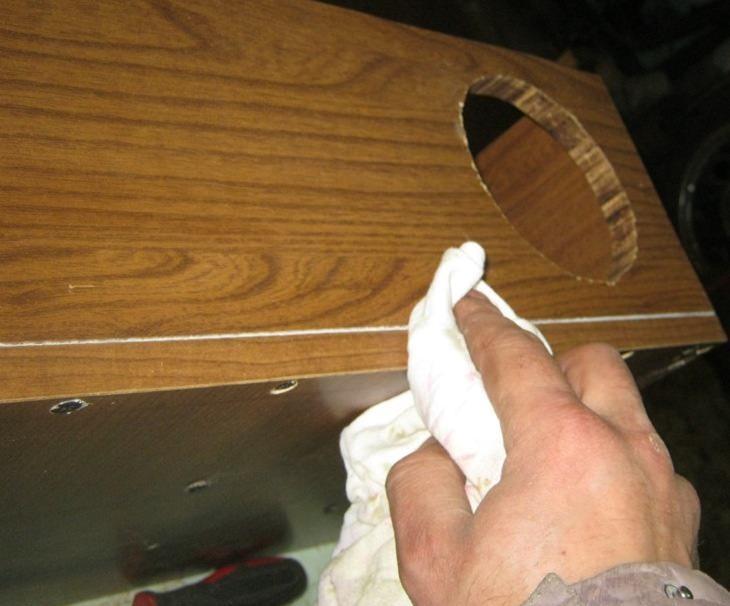

Удаление излишков герметика:

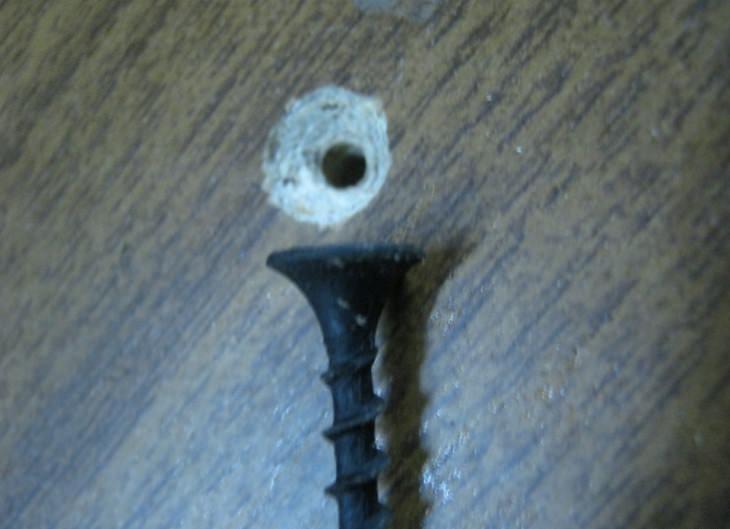

Отверстия под крепеж были рассверлены и раззенкованы «под потай». Боковые стенки соединялись после предварительной разметки и герметизации торцов.

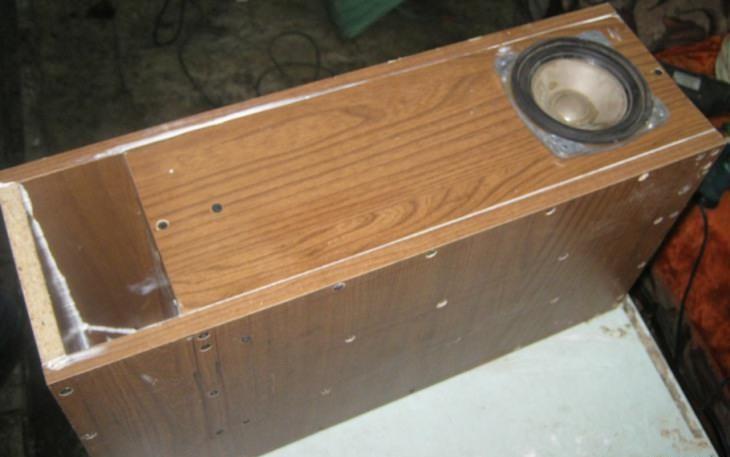

Окончательная подгонка поверхностей и финальное соединение боковой стенки с герметизацией сопрягаемых плоскостей:

ЧВ готов. Результат установки в автомобиль (Нива):

Салон ожил: содрогаться в такт звука стал не только пластик, но и зеркало заднего вида, и даже поплавок, воткнутый в торпедо. Низов стало слишком много, пришлось уменьшить уровень фронт-тыл. Для сравнения, другие проекты, такие как Поэма о Ноэме, демонстрируют другие подходы к обработке звука.

Автор работы: Евгений, Пермь, 2013.
