3-х полосный регулятор тембра на LF351

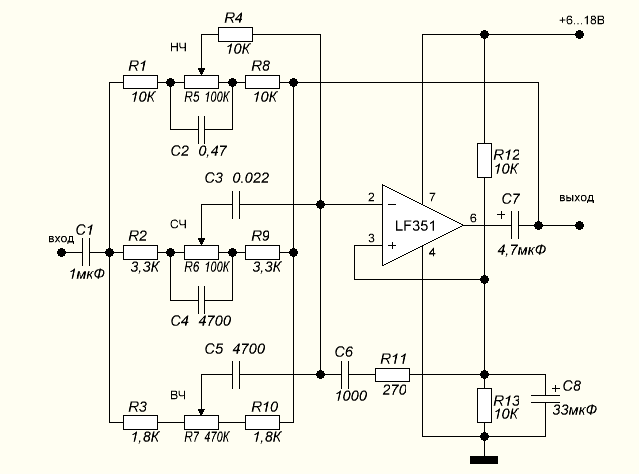

На рисунке показана схема трех полосного регулятора тембра, которая предназначена для регулировки тембра на высоких (10 кГц), средних (1 кГц) и низких частотах (50 Гц). В регуляторе тембра используется ОУ LF351. Глубина регулирования тембра составляет ±20 дБ при напряжении питания 18 В. Схема может работать при напряжении питания в диапазоне от 6 до 30 В.
