Напольная акустическая система Cherry: проект на RAAL 70-10 и Vifa NE225W-08

Напольная АС Cherry — это трехполосный проект с ленточным твиттером RAAL 70-10, предназначенный для высококачественного воспроизведения звука. Автор использовал лучшие компоненты, включая Morel ET 338-104 Elite Tweeter как альтернативу в других проектах, но здесь фокус на ленточном драйвере. В 2011 году на выставке в Чикаго по любительским аудиопроектам автору очень понравились твиттеры Raal 70-10. Для среднего диапазона были выбраны динамики B&G NEO8-S 264-752, а для низких частот — Vifa NE225W-08 264-1138.

Характеристики динамиков

Проект отличается использованием высококлассных драйверов, обеспечивающих детальное звучание:

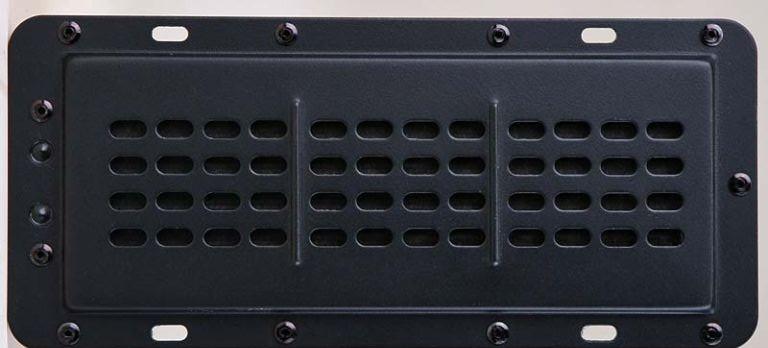

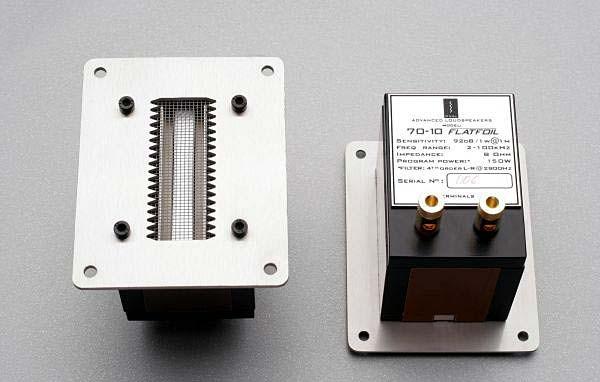

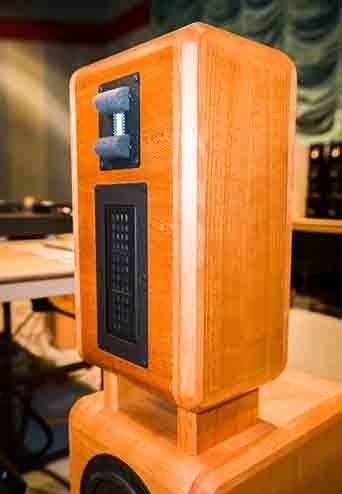

ВЧ (RAAL 70-10): Ленточный твиттер, известный своей скоростью и детализацией.

СЧ (B&G NEO8-S): Динамик среднего диапазона, обеспечивающий чистоту вокала и инструментов.

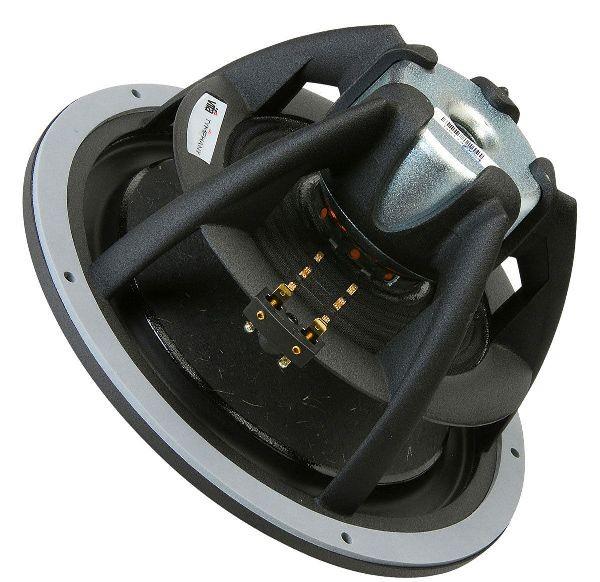

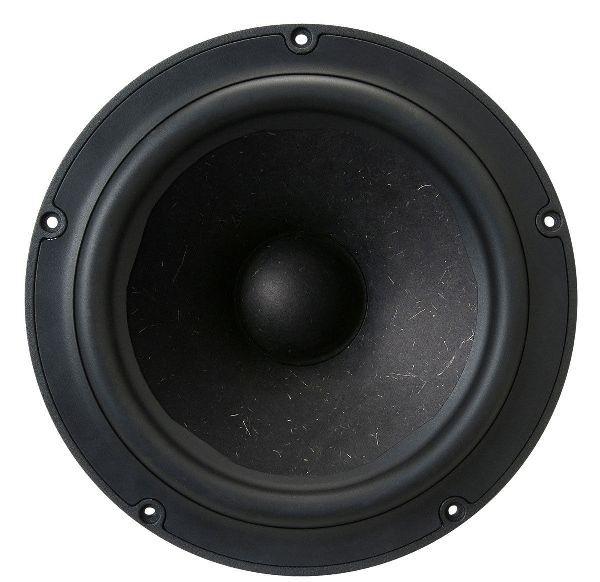

НЧ (Vifa NE225W-08): Мощный низкочастотный динамик для глубокого баса.

ВЧ:

СЧ:

НЧ:

Конструкция корпуса

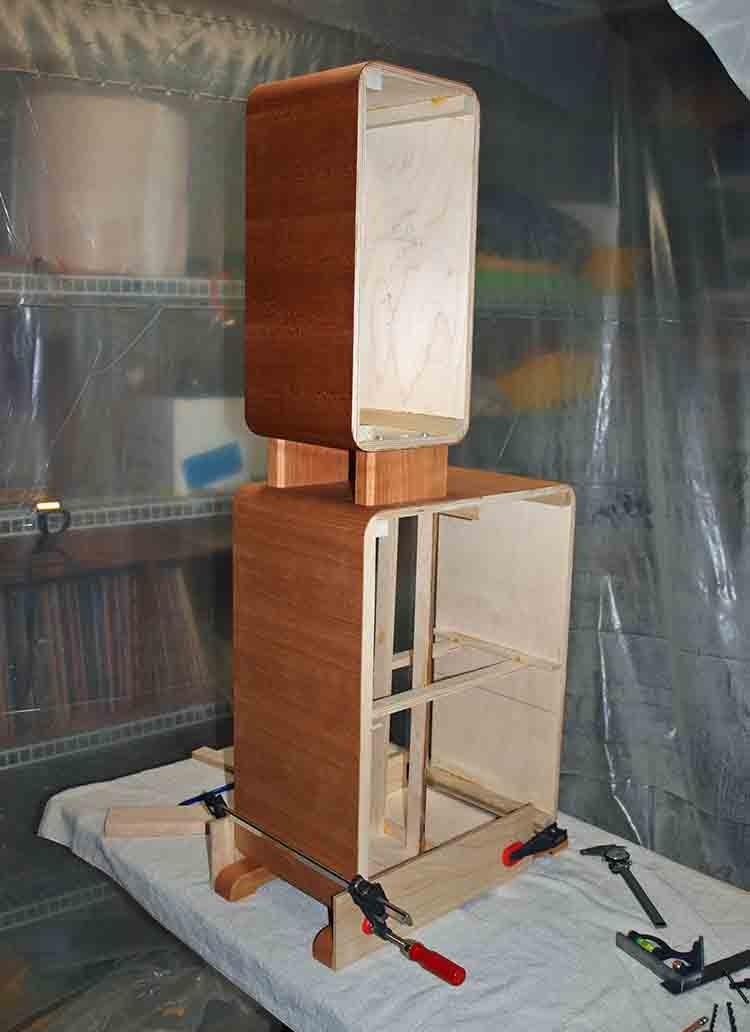

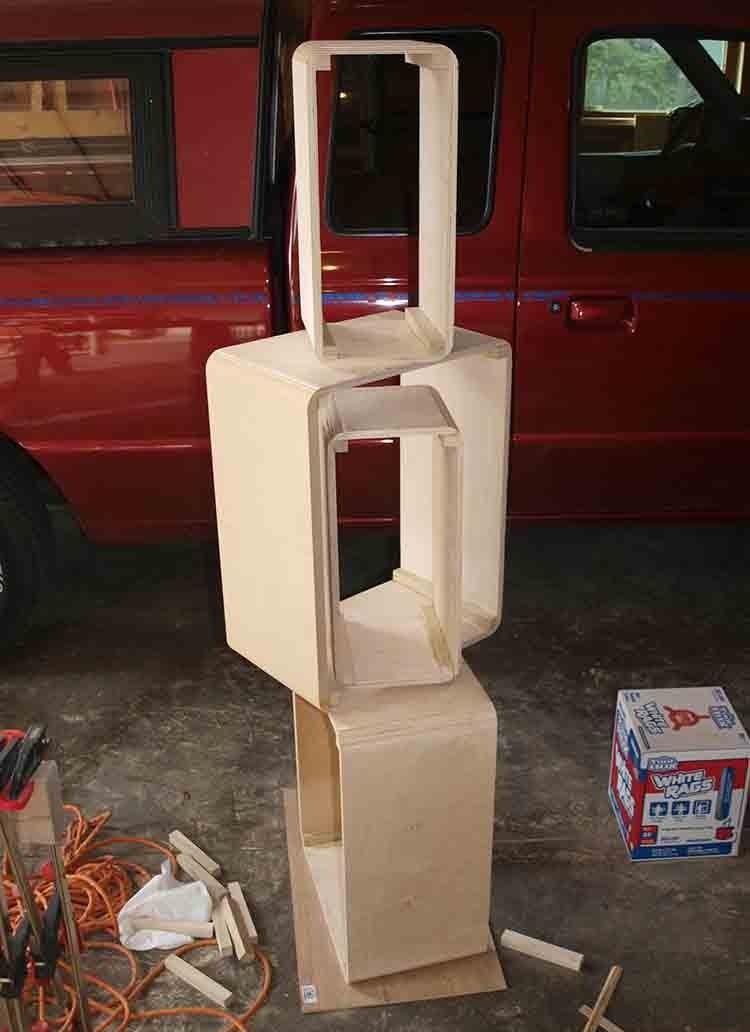

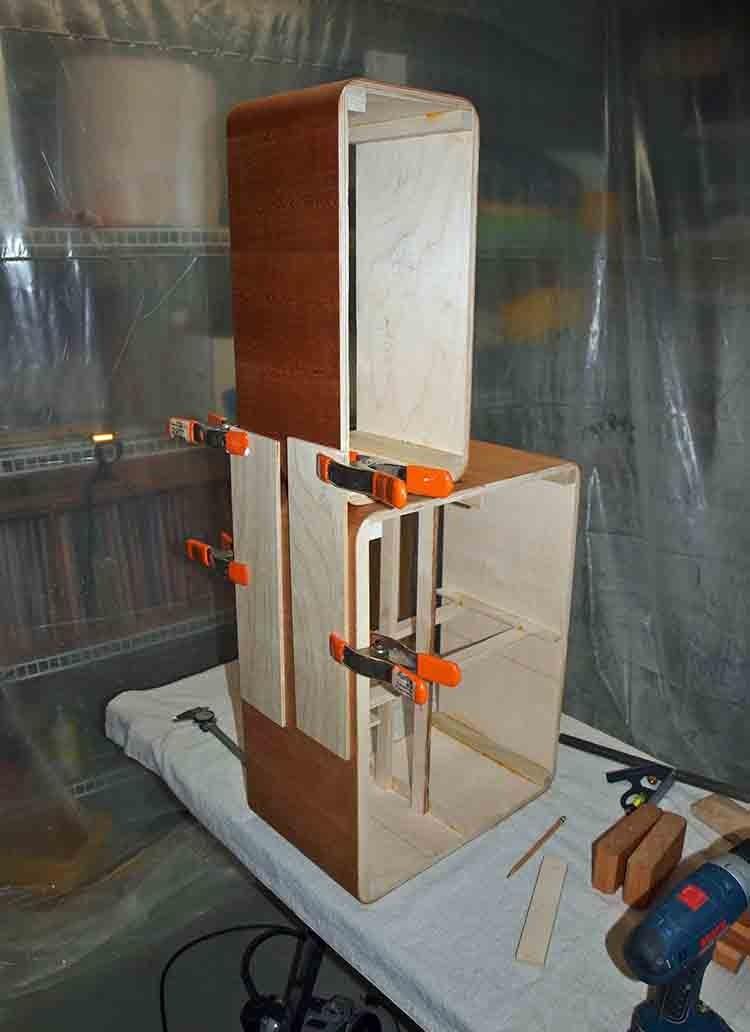

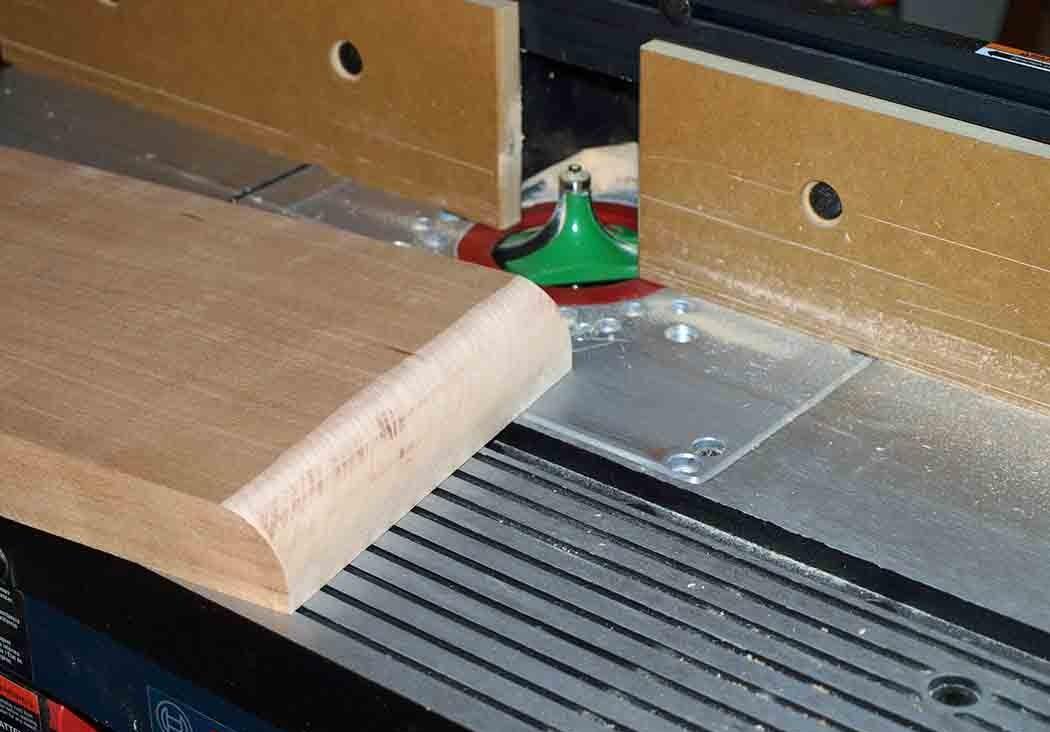

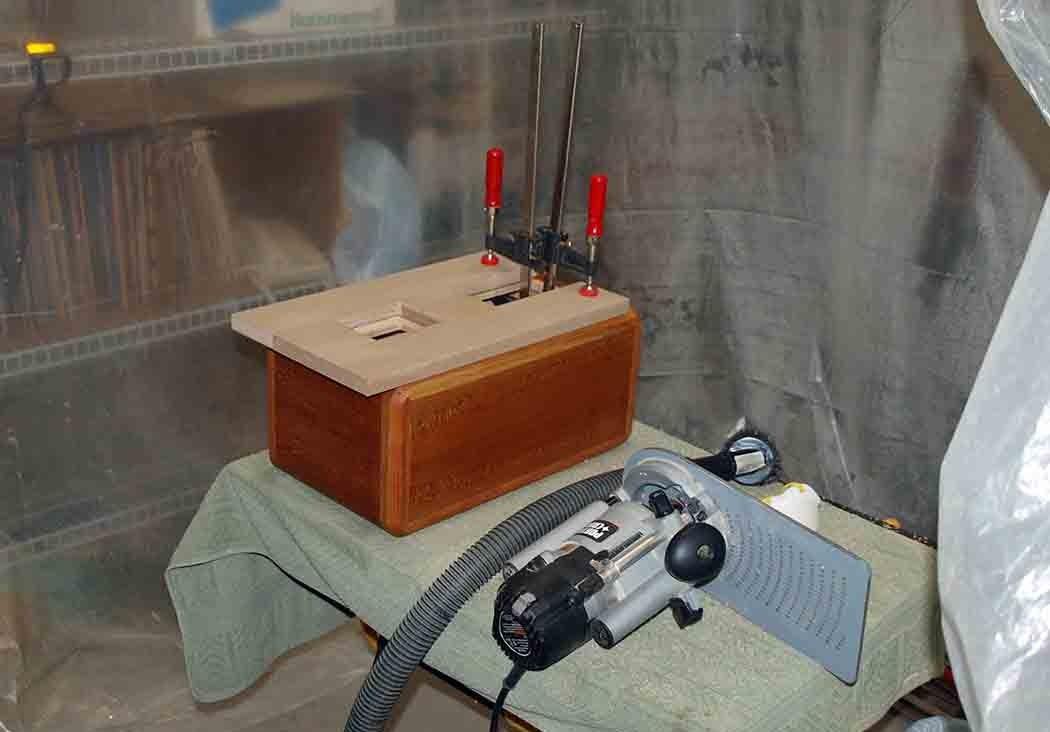

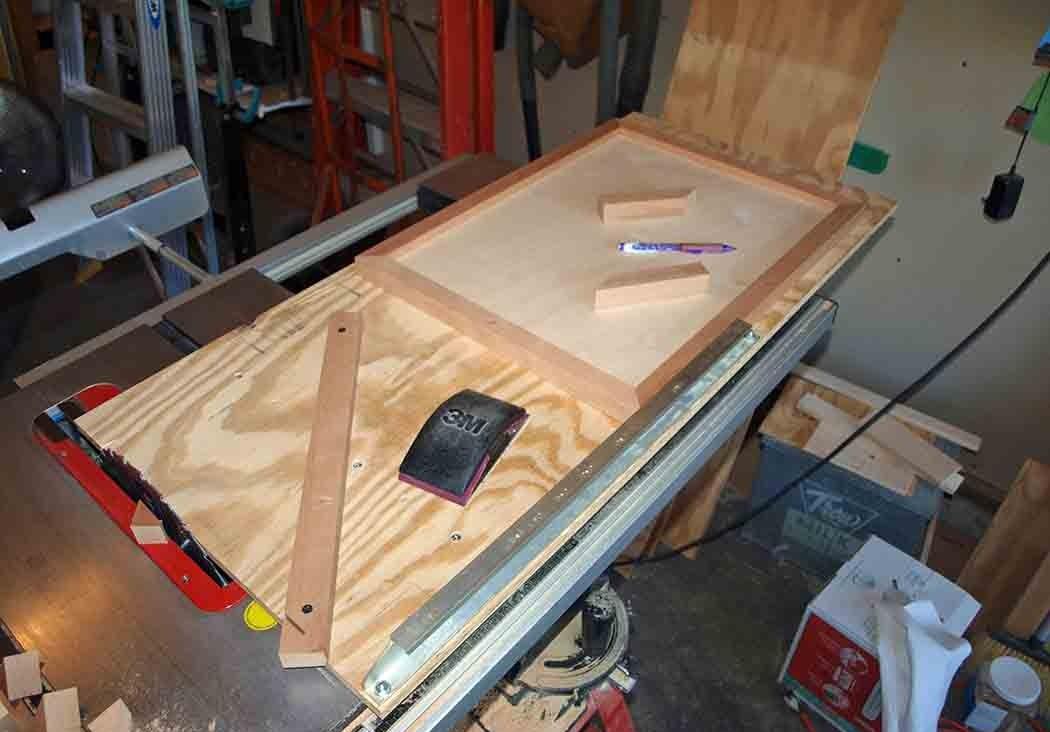

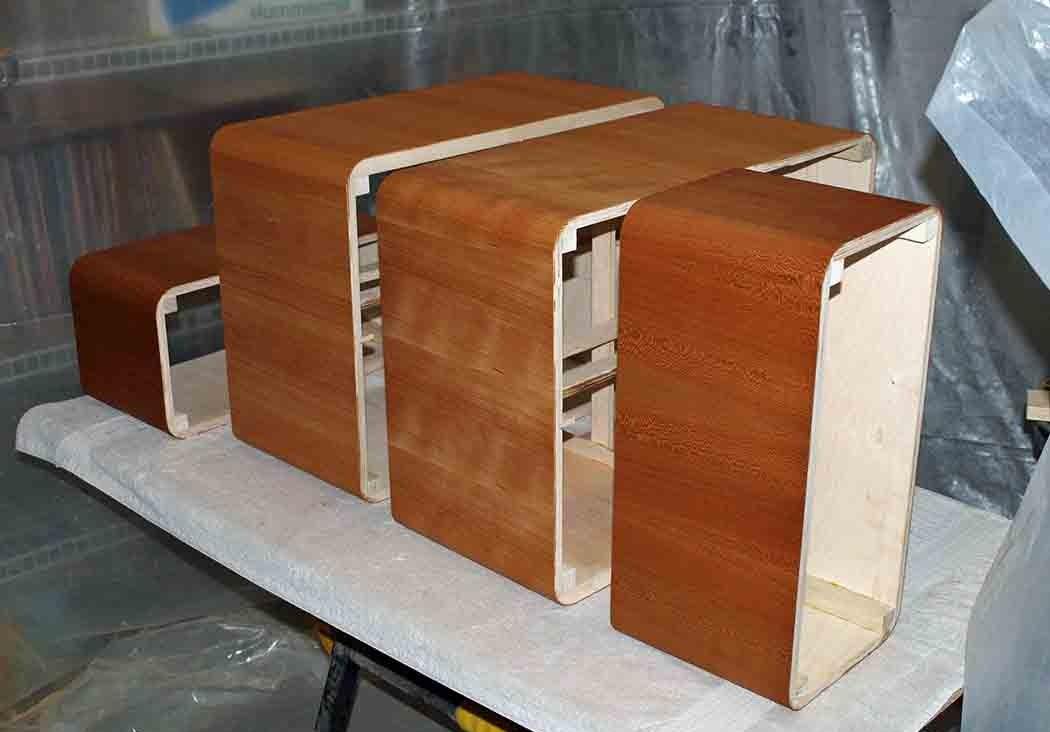

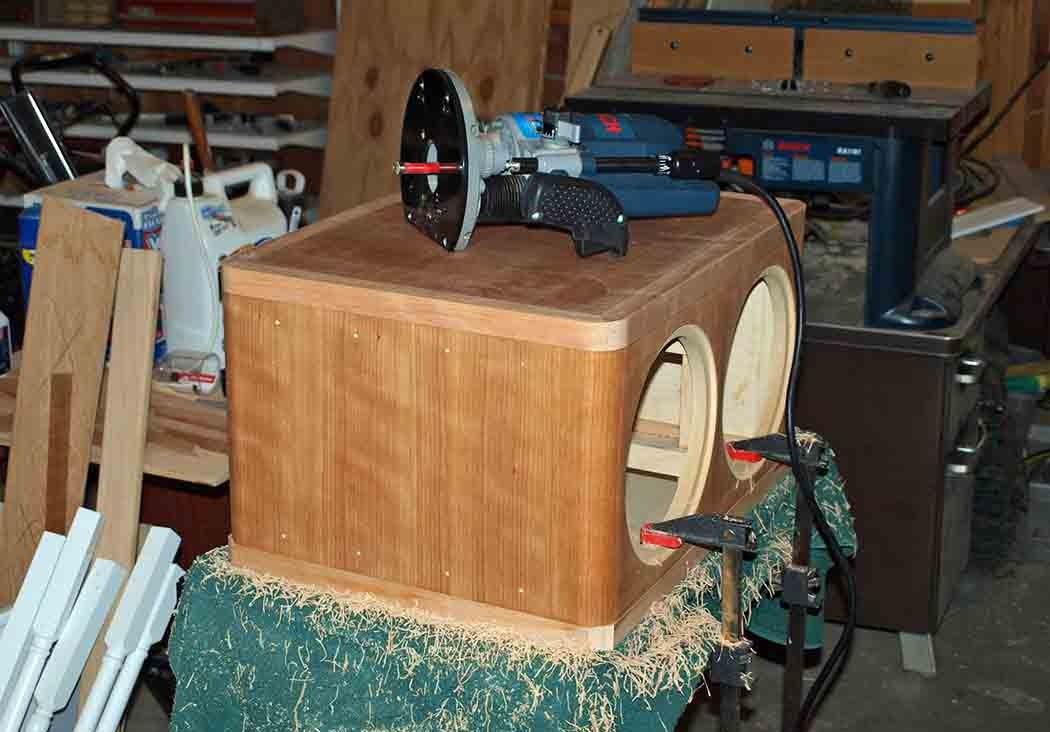

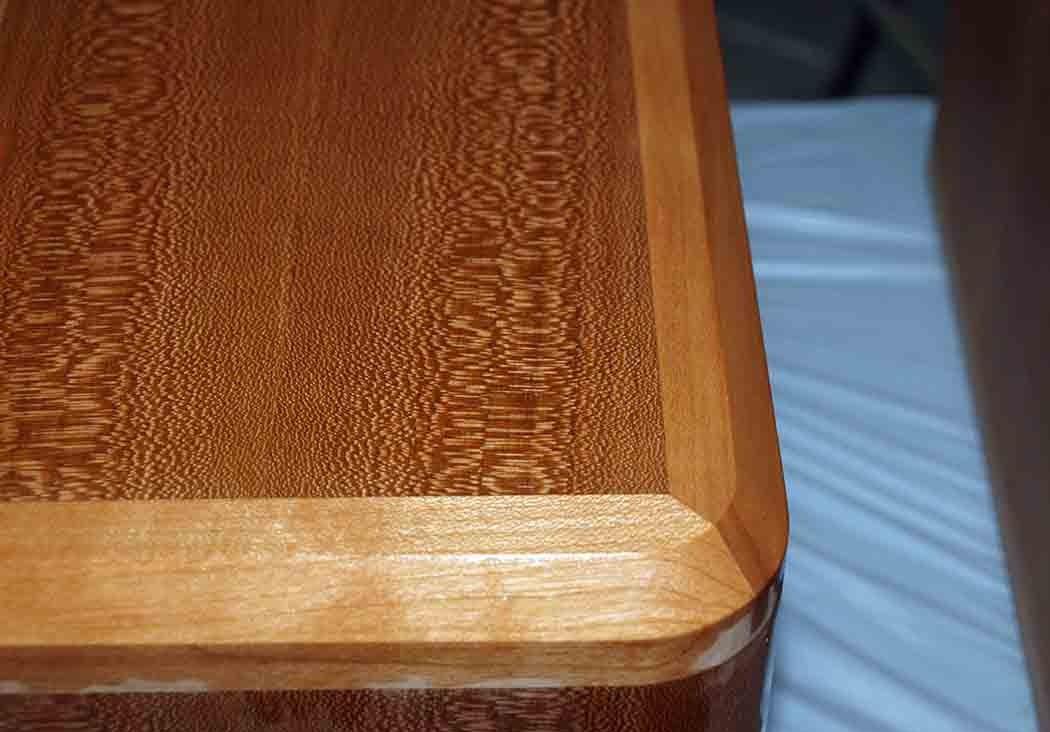

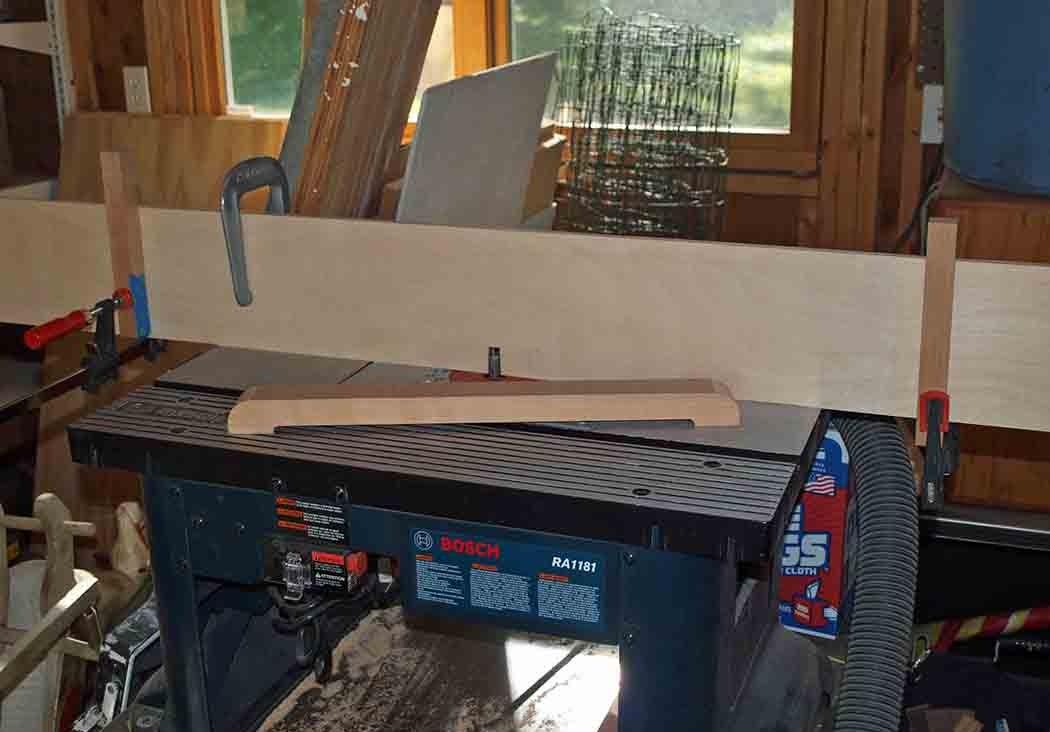

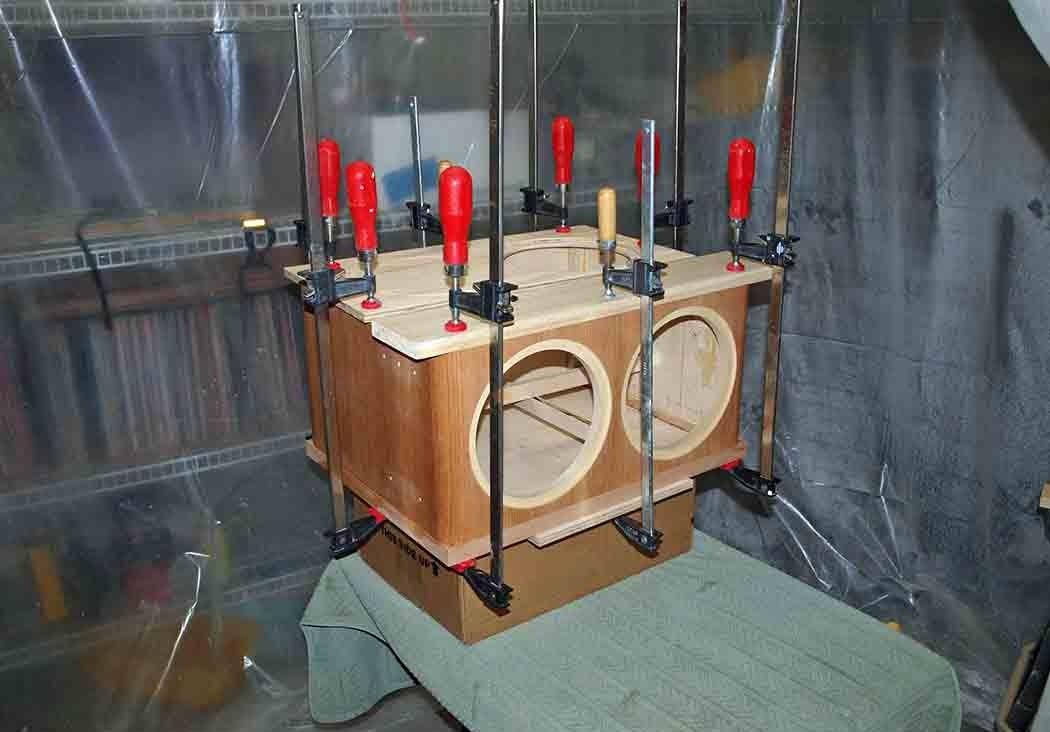

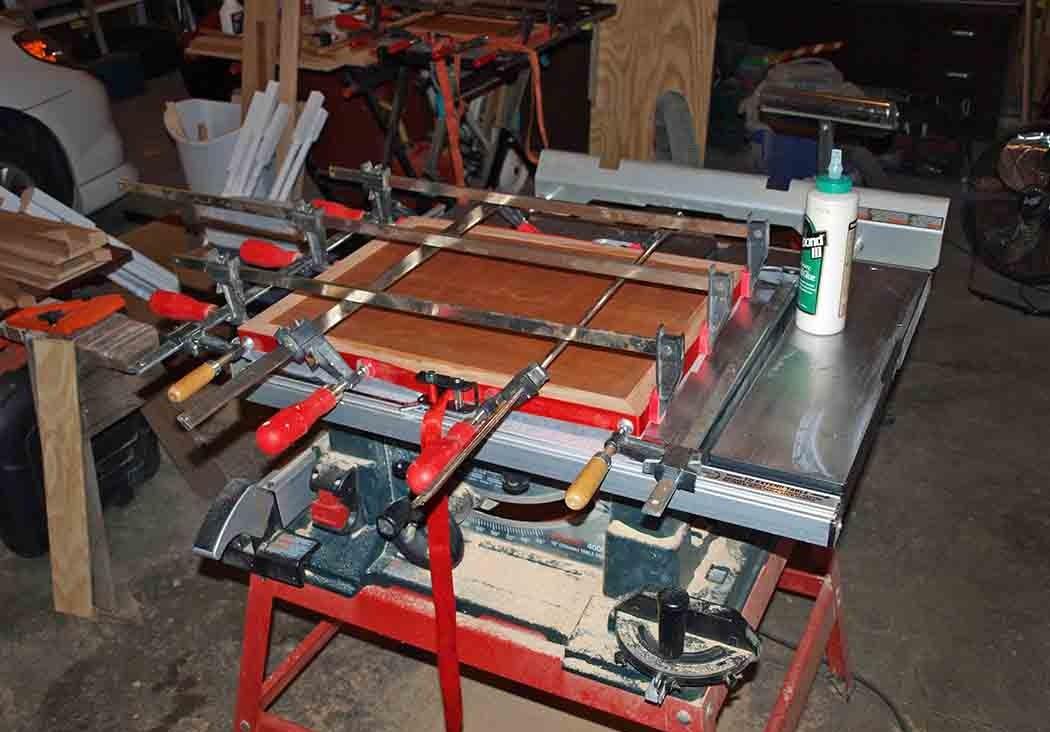

Акустическая система разделена на два корпуса: ВЧ/СЧ и НЧ. Корпус по НЧ динамики имеет внутренний объем около 55 л и представляет собой закрытый ящик. Материалом корпуса послужила березовая фанера с вишневым шпоном. Все края скошены. Внутри, все ребра усилены брусками. Поглощающий материал наклеен на все стенки и имеет толщину 50 мм. Клеммы использовал на 3 пары гнезд. Конструкция напоминает по качеству сборки проект Visaton MHT 12-8, где также уделяется внимание демпфированию.

Схема кроссовера

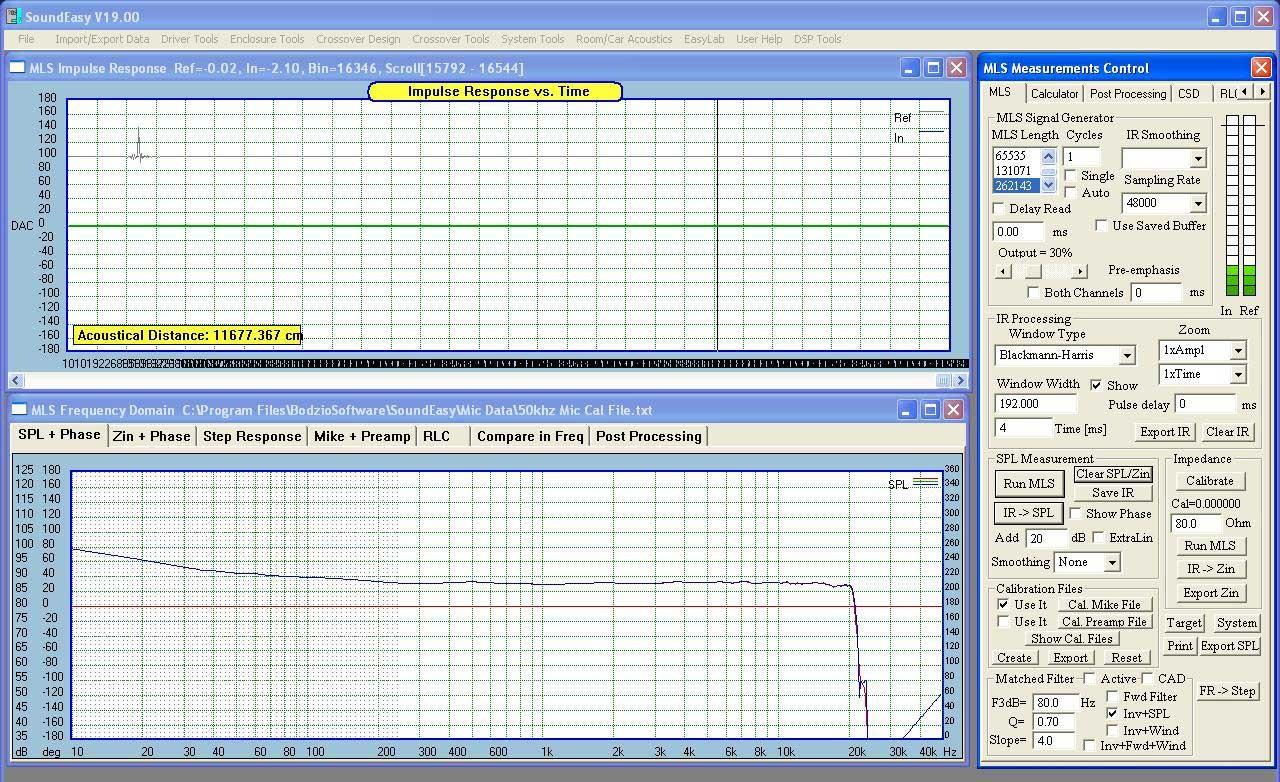

Фильтр здесь активный на программе Bodzio’s Ultimate Equalizer. Частоты среза 450 Гц и 4000 Гц. Спады на частоте среза 48 дБ/окт. Для НЧ динамика я могу регулировать спад ниже 200 Гц, чтобы компенсировать влияния помещения. Перед ВЧ динамиком стоит конденсатор на 6,8 мкФ, для защиты. Активная схема кроссовера позволяет точнее настроить переходные полосы, что особенно важно при использовании таких чувствительных драйверов, как АРКТУР-002-стерео.

Звучание и награды

Акустическая система получилась очень хорошая. В моей комнате (10х12) я могу получить сбалансированный бас. Система была хорошо принята на выставке в штате Айова в 2013 году. А в 2016 она заняла второе место в категории MWAF Open/Unlimited category.

Автор работы: Ron Erickson (США)
