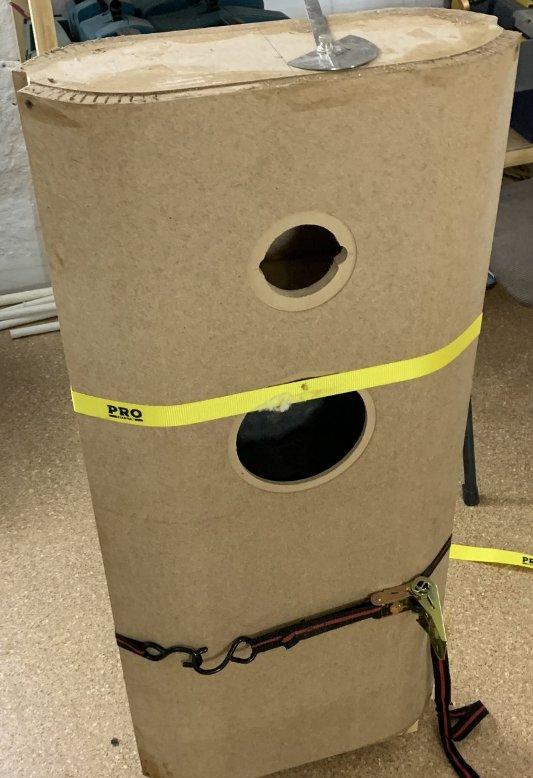

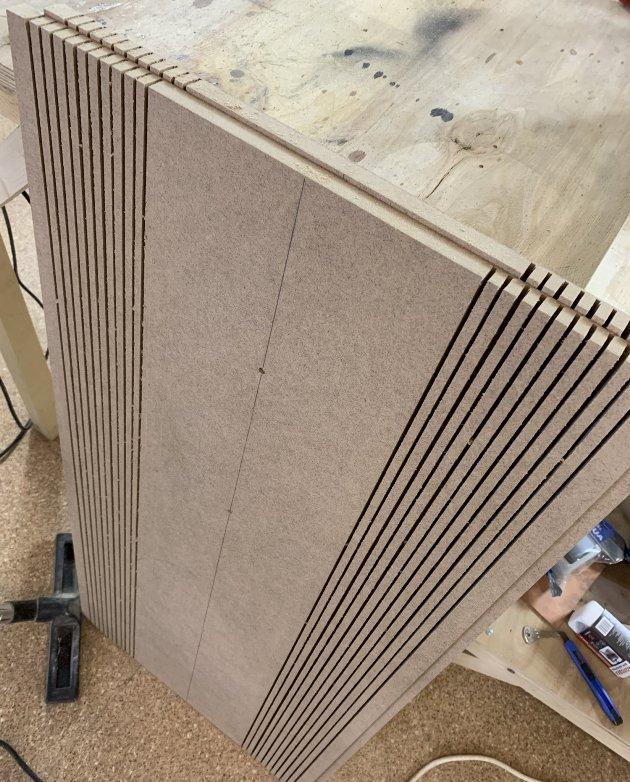

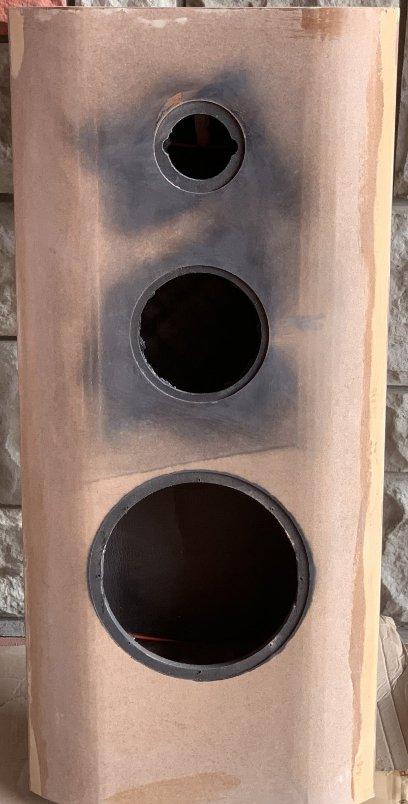

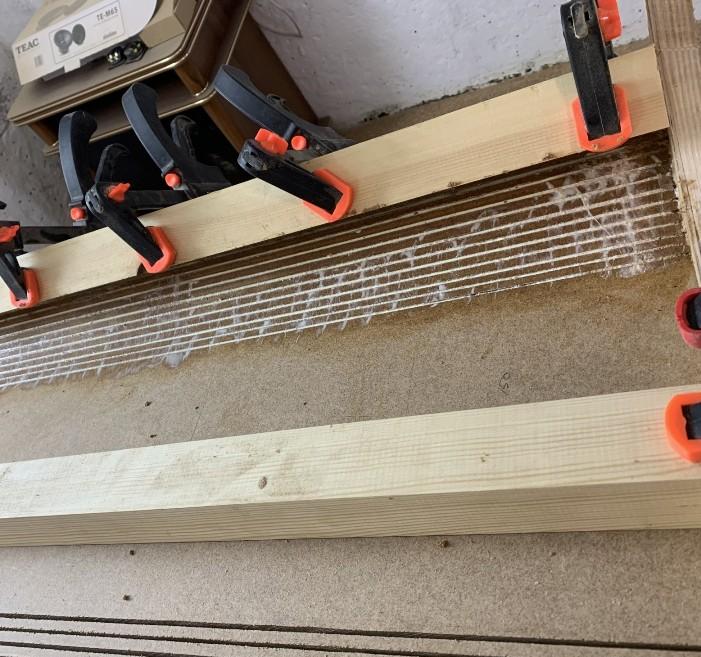

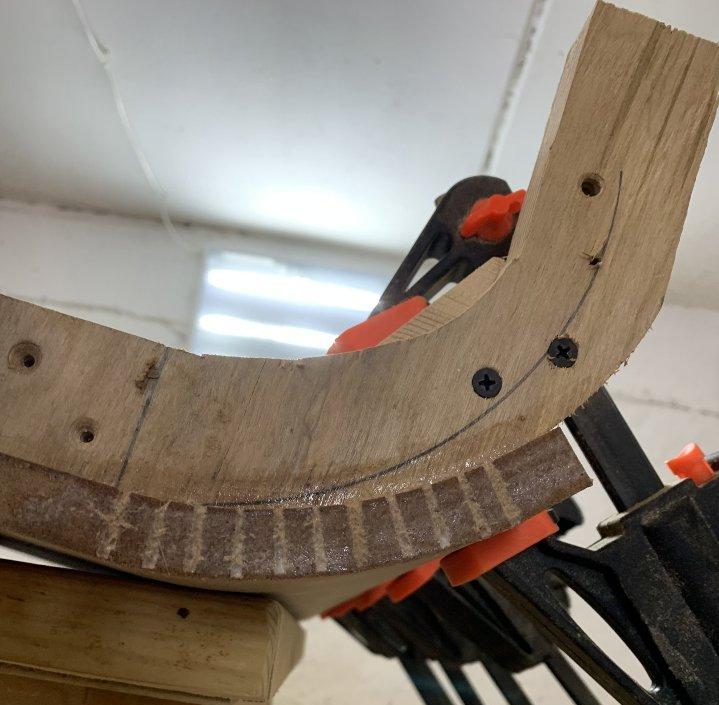

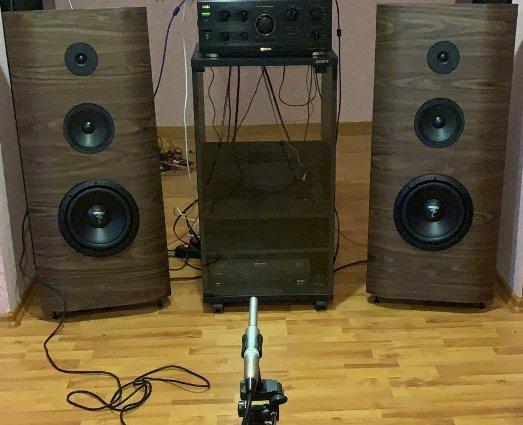

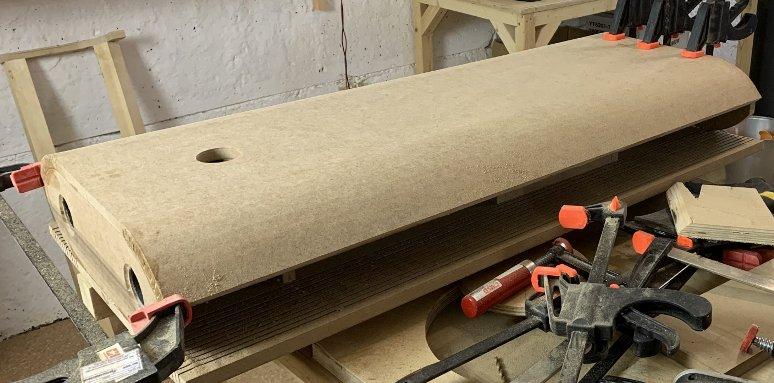

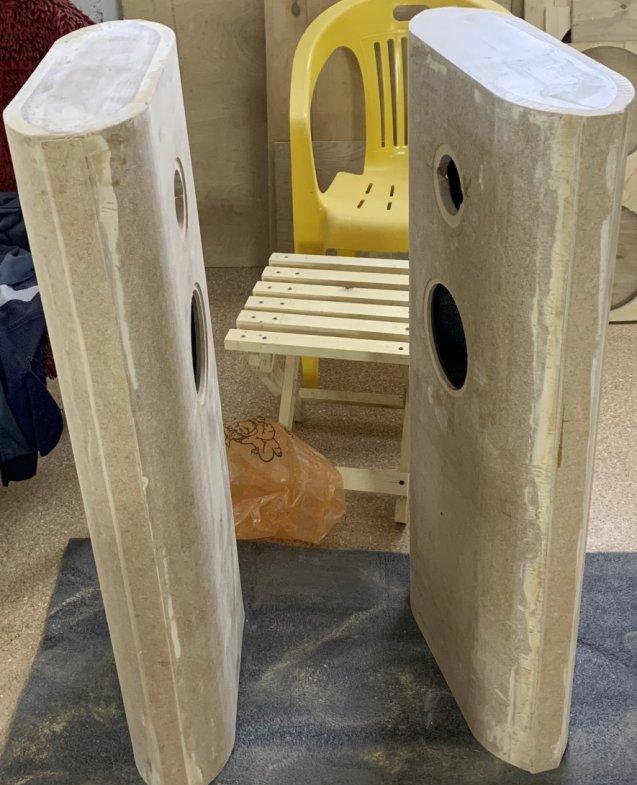

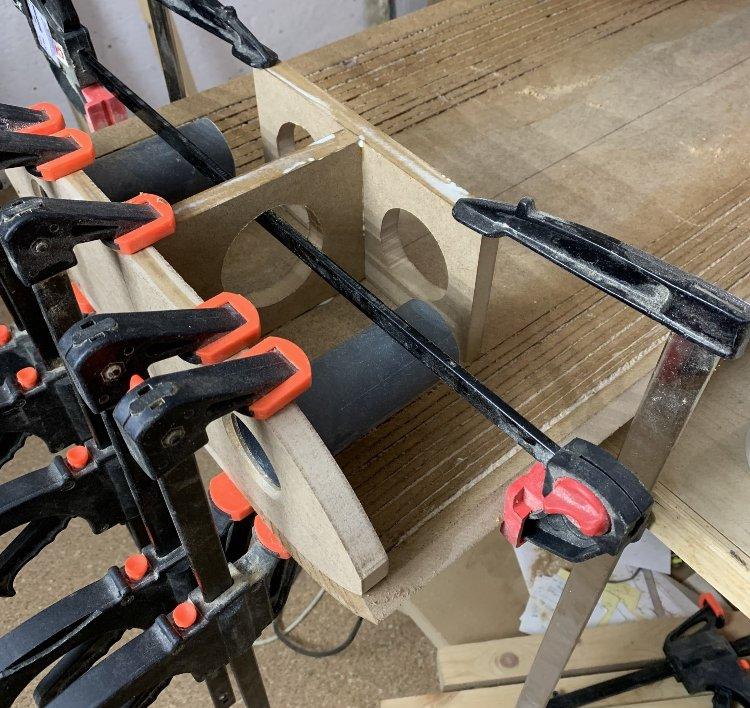

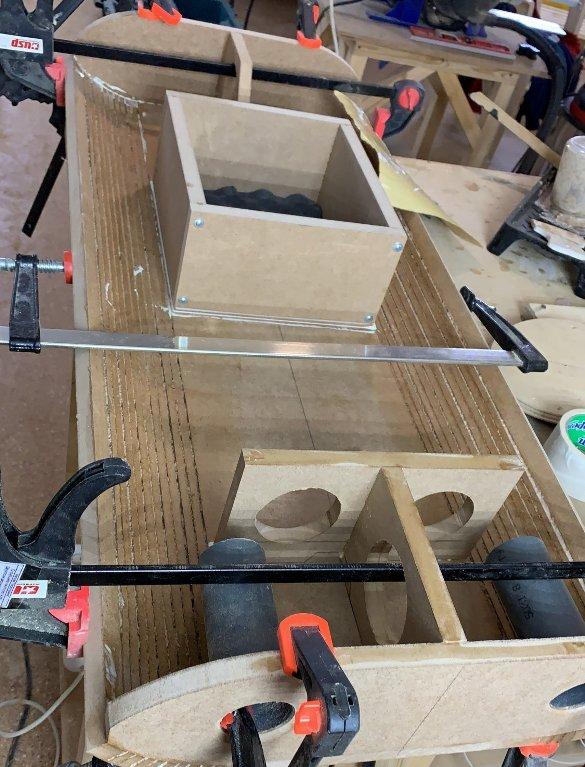

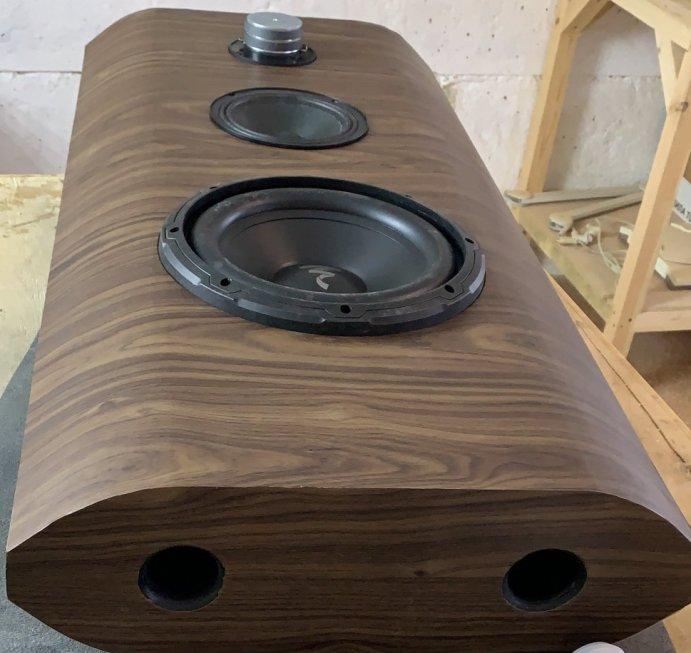

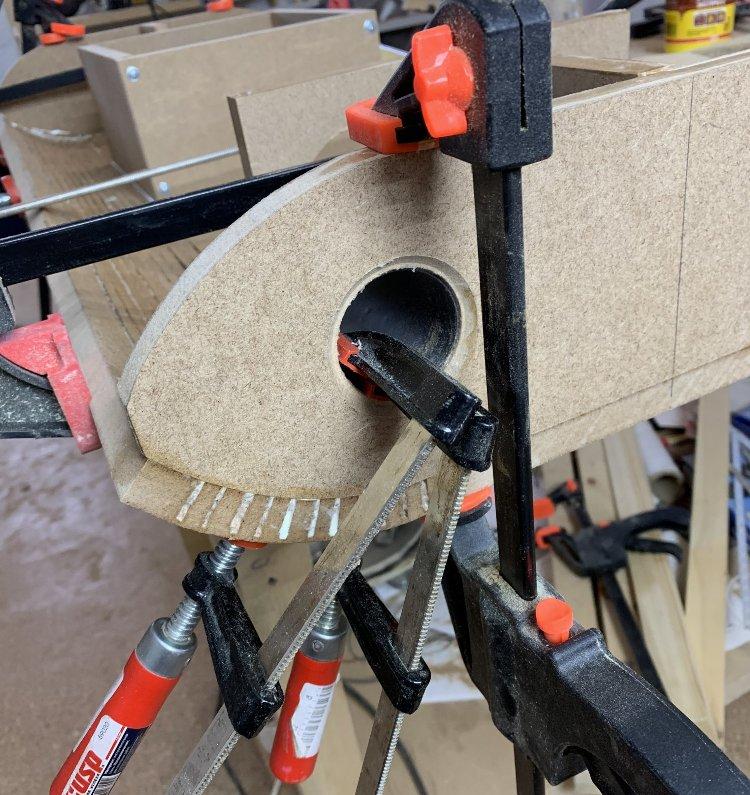

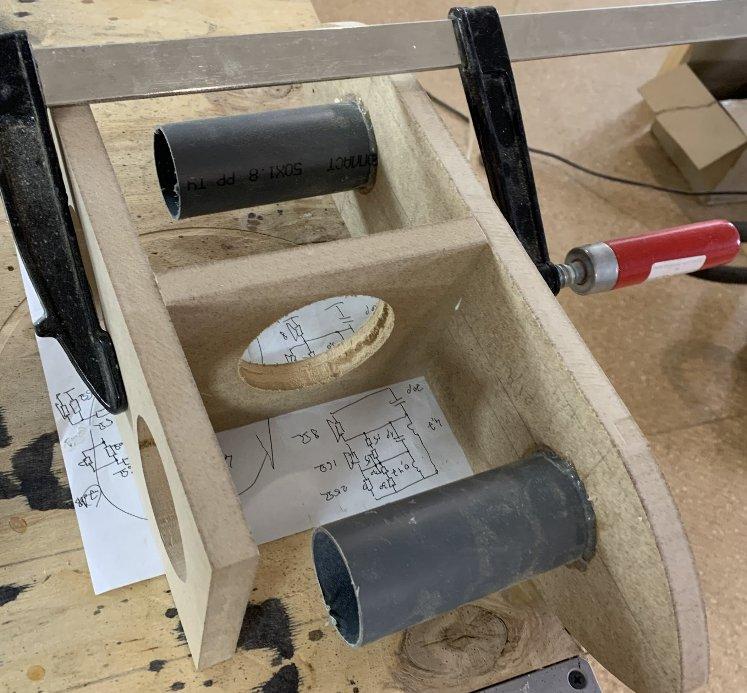

Акустическая система выполнена по мотивам проекта Poor Man. Корпус изготовлен из MDF, внешне оклеен виниловой пленкой под дерево. Внутренний объем корпуса составляет 42 л. Объем бокса для СЧ равен 6 л. Внутренние стенки оклеены виброизоляцией. Корпус с фазоинвертором, выход которого организован парой труб в днище корпуса. Для придания скругленной формы лицевой и задней панели, были прорезаны отверстия с обратной стороны, которые при приклеивании заливались клеем и стягивались струбцинами по направляющей. Динамики посажена над передней панелью, кроме ВЧ – он заподлицо. Масса одной АС достигает почти 30 кг.

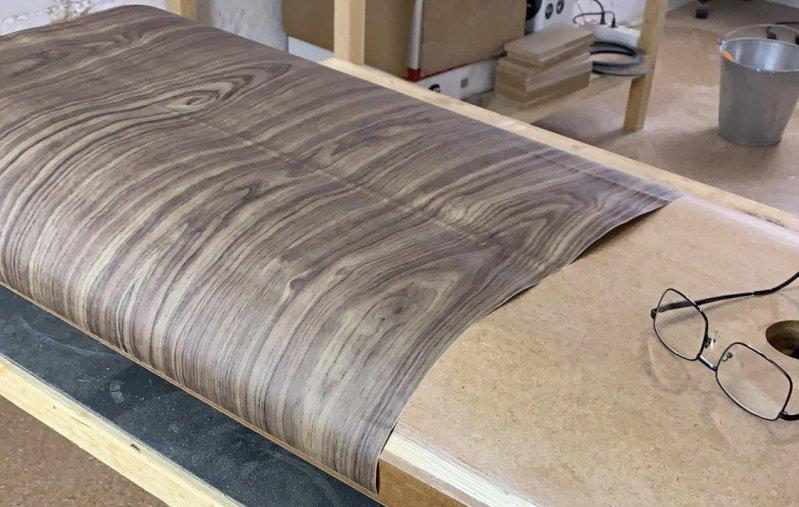

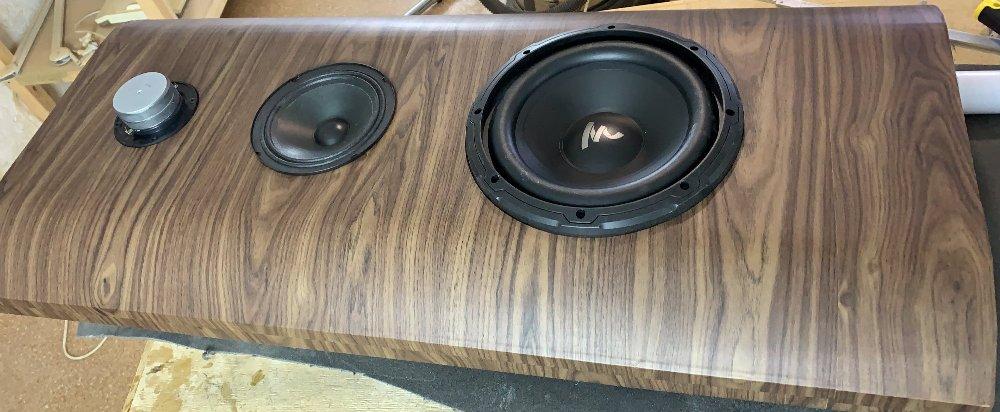

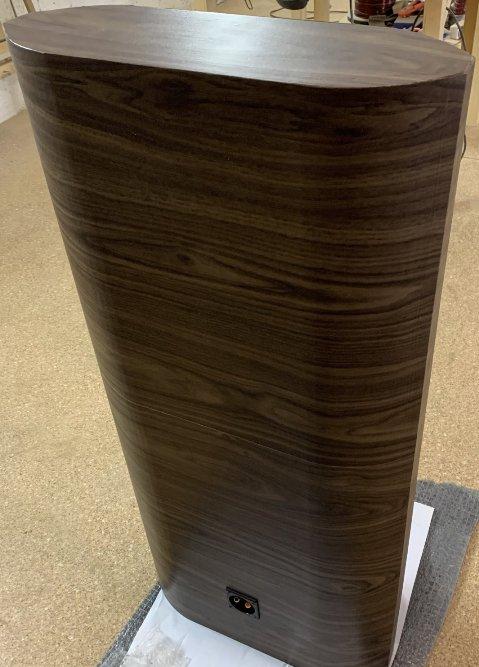

Оклейка виниловой пленкой:

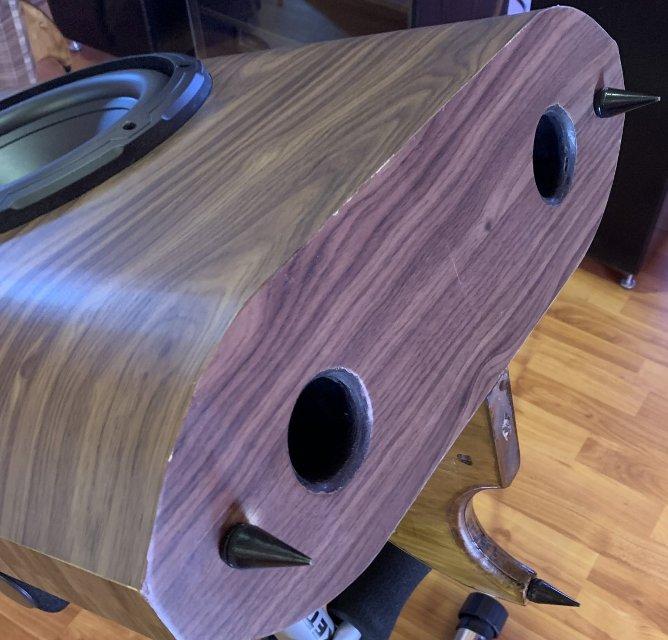

Корпус установлен на 2 ножки и заднюю подпорку:

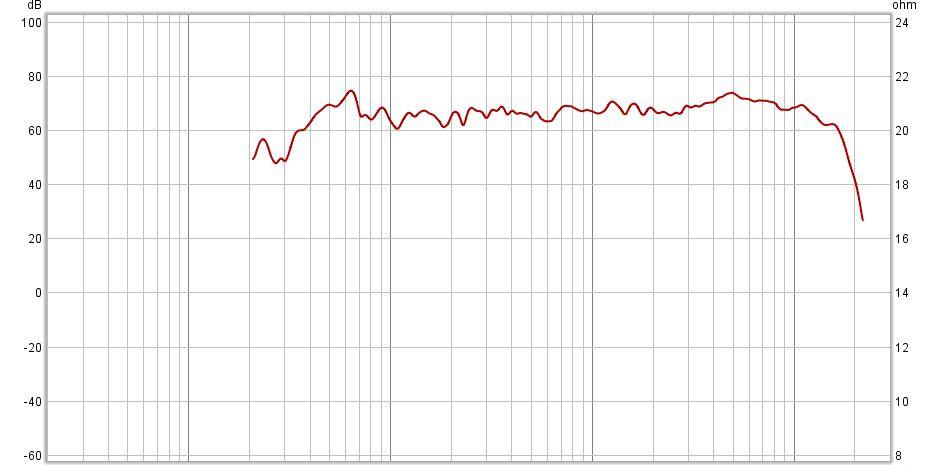

Итоговая АЧХ системы:

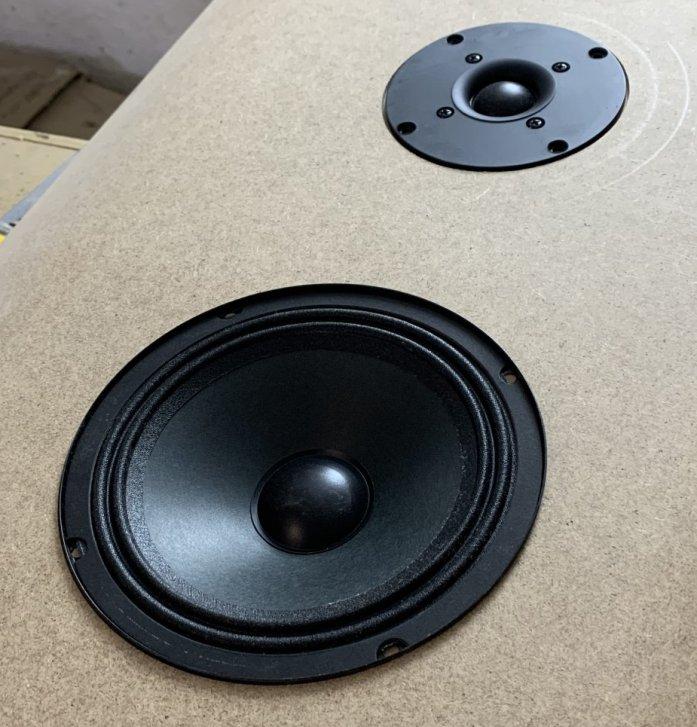

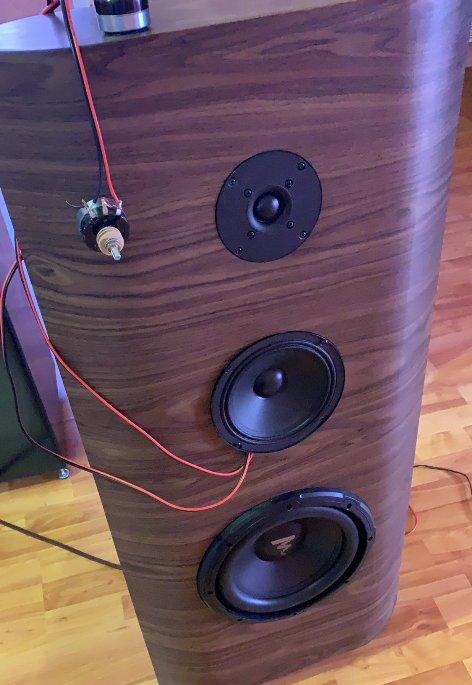

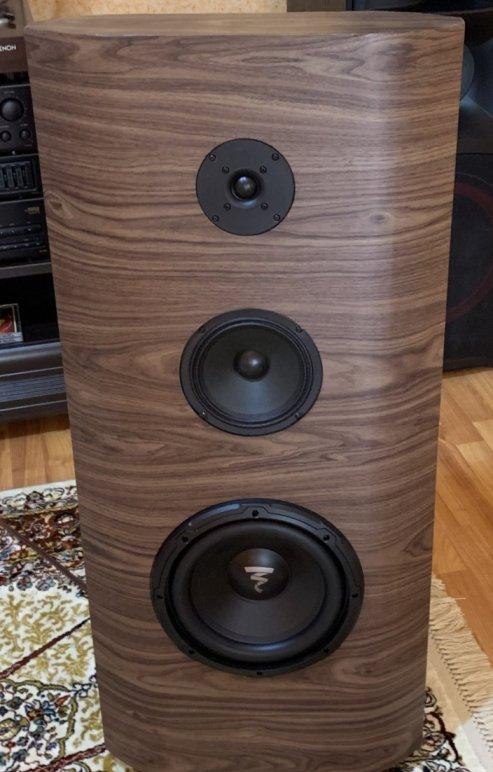

Используемые громкоговорители. Низкочастотный – Focal RSB-250, диаметром 250 мм имеет конусный полипропиленовый диффузор на резиновом подвесе. Звуковая катушка Ø50 мм. Среднечастотный – Teac TE-M65, диаметром 165 мм, так же как и НЧ конусный, но диффузор бумажный на тканевом подвесе. Высокочастотный из Китая HIFI DIY, с шелковым купольным излучателем Ø25 мм.

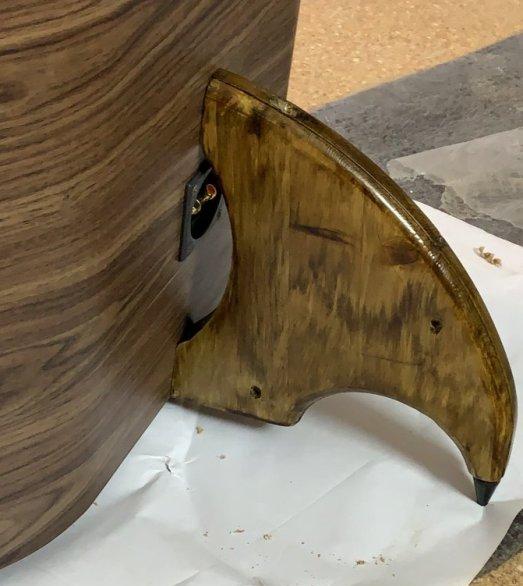

Задняя подставка для удержания корпуса при наклоне:

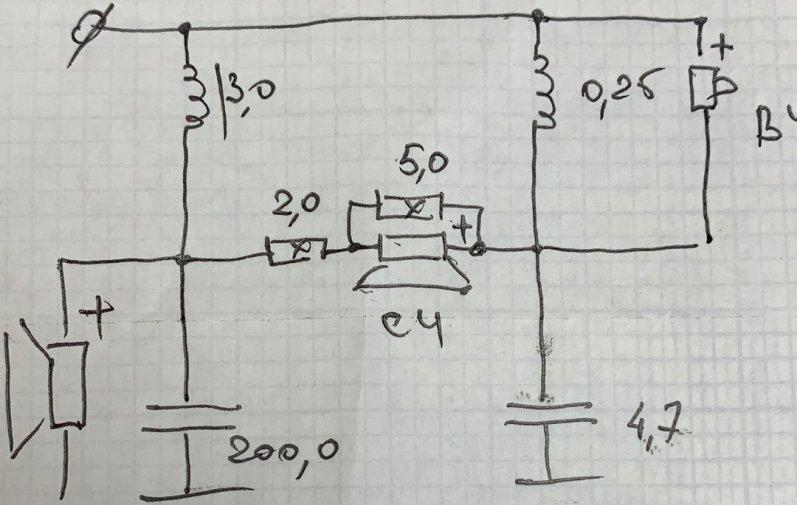

Электрическая схема фильтра:
Автор: Вячеслав
