3-х полосная АС оформления закрытый ящик предлагается для самостоятельного изготовления с относительно недорогими динамиками Celestion. Корпус прост в изготовлении, он прямоугольной формы с широкой лицевой панелью и небольшой глубиной. Изготавливается из фанеры толщиной 18 мм.
Характеристики:
3-х полосная АС закрытого типа
Уровень звукового давления: 95 дБ/2,83 В/м
Номинальное сопротивление: 4 Ом
Установленные динамики:
НЧ: Ø380 мм Celestion TF1525
СЧ: Ø100 мм Celestion TF0410MR
ВЧ: Celestion CDX01-1010
Размеры (ВхШхГ): 960х560х220 мм

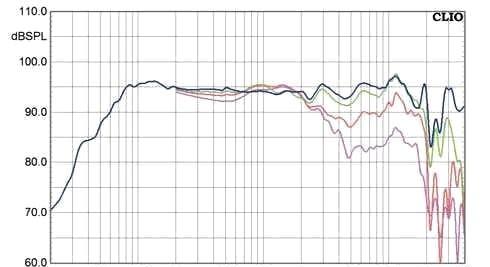

АЧХ с отклонением по оси (0°, 15° и 30°):

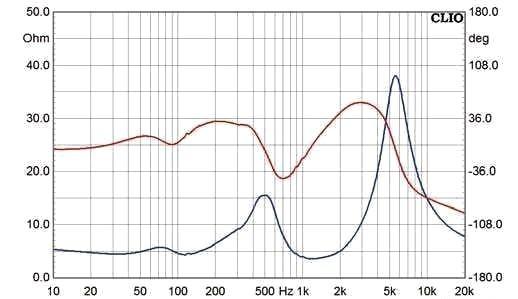

Импеданс и фаза:

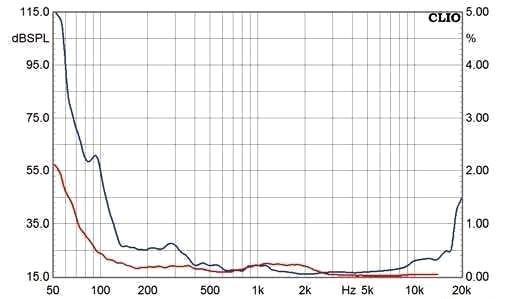

Коэффициент искажений при уровне звукового давления 85 дБ/м:

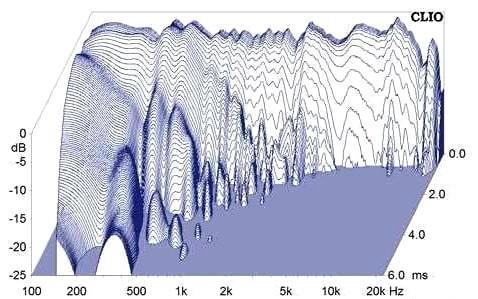

Водопад:

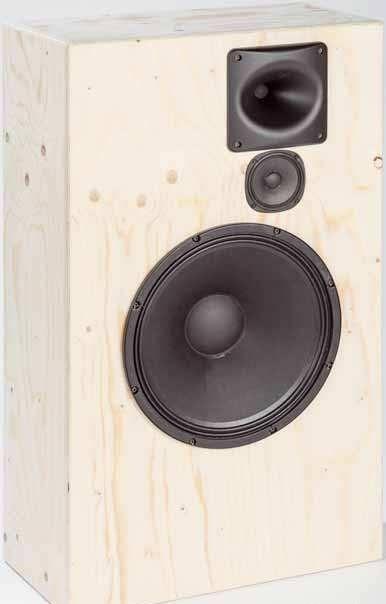

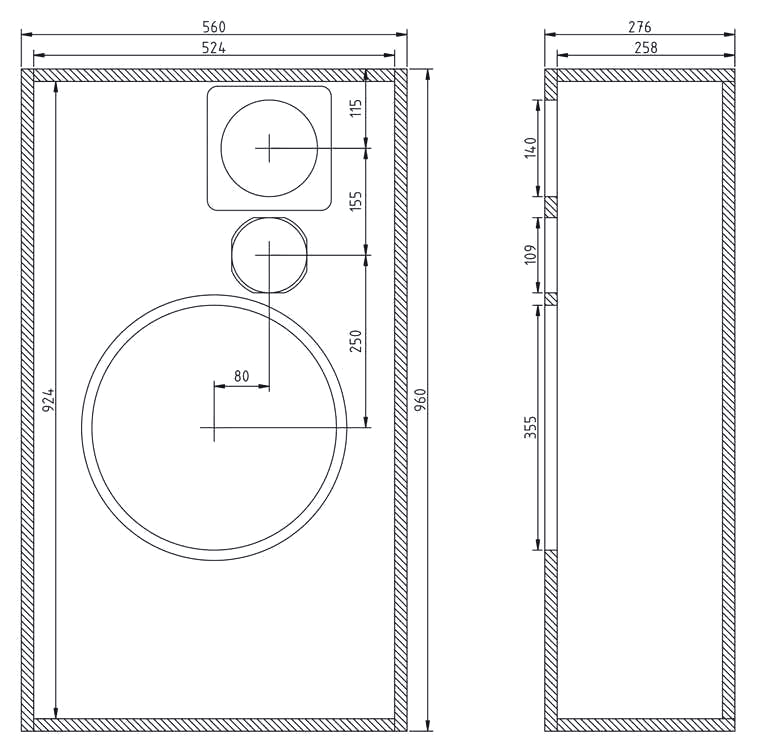

Корпус

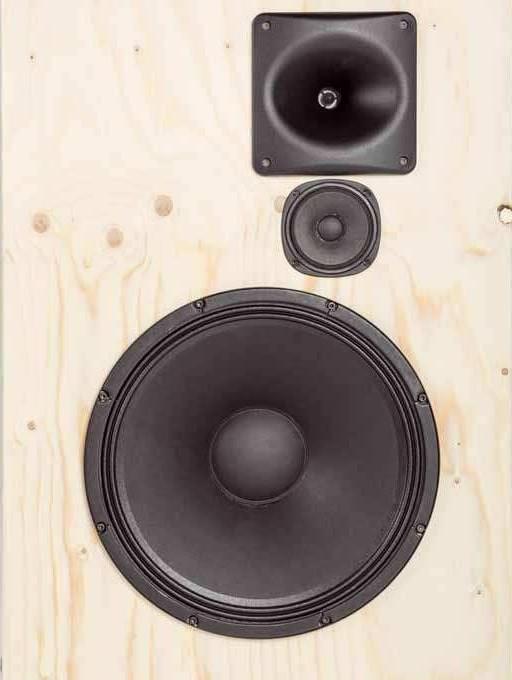

Динамики

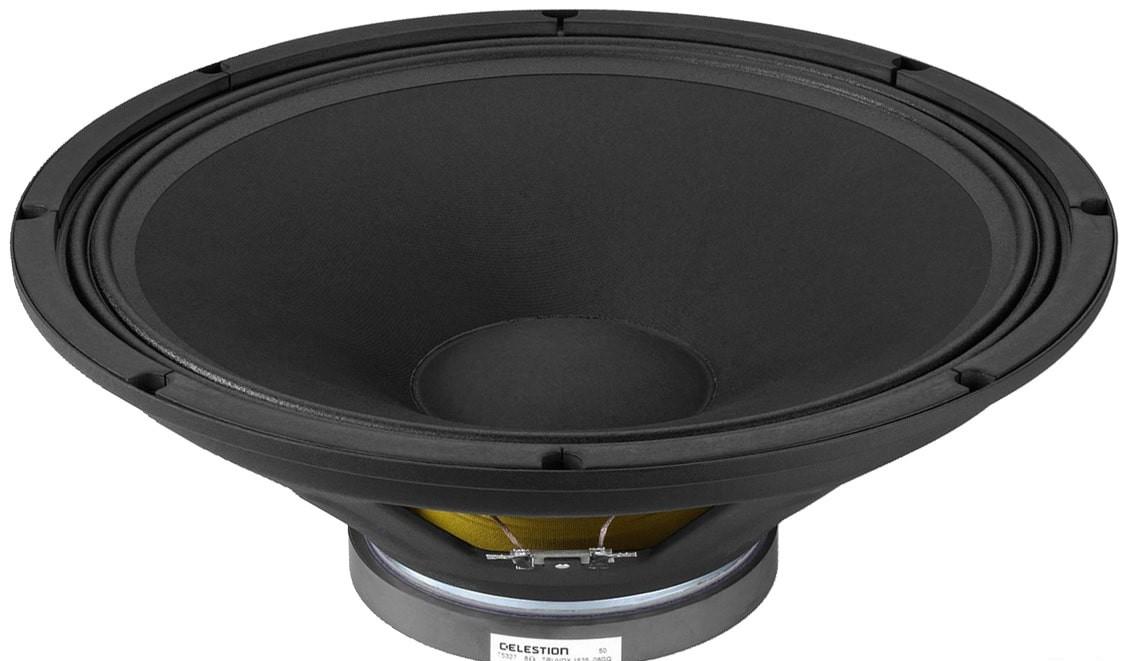

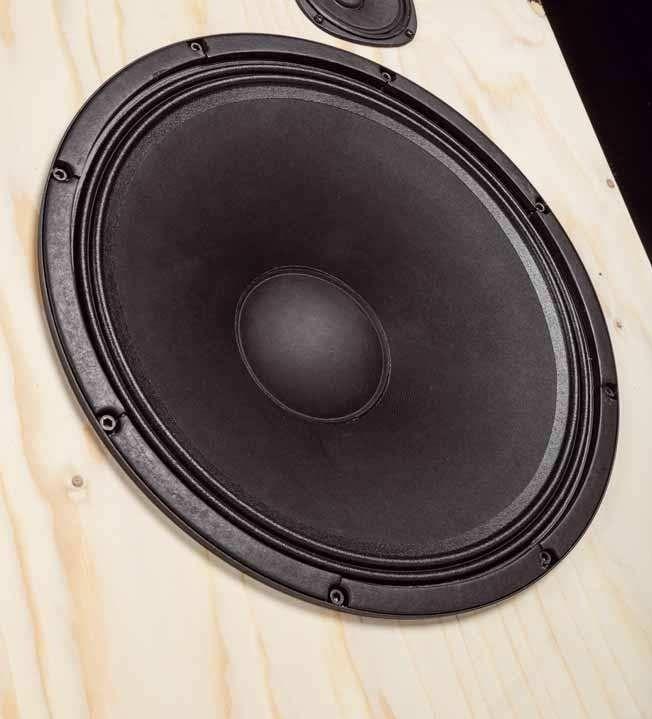

Низкочастотная динамическая головка Celestion TF1525 имеет стальную раму. Диффузор изготовлен из бумаги с добавлением кевлара. Подвес тканевый. Звуковая катушка Ø63,5 мм намотана медной жилой. Магнит кольцевой, ферритовый.

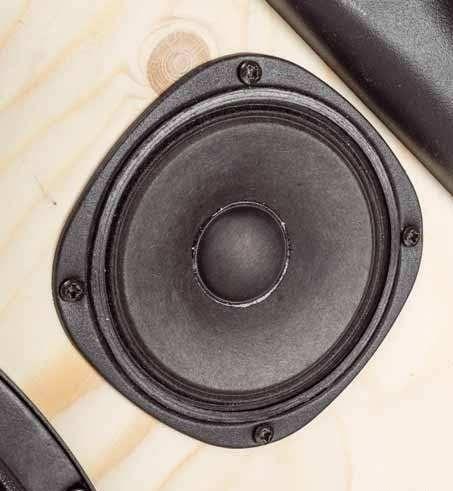

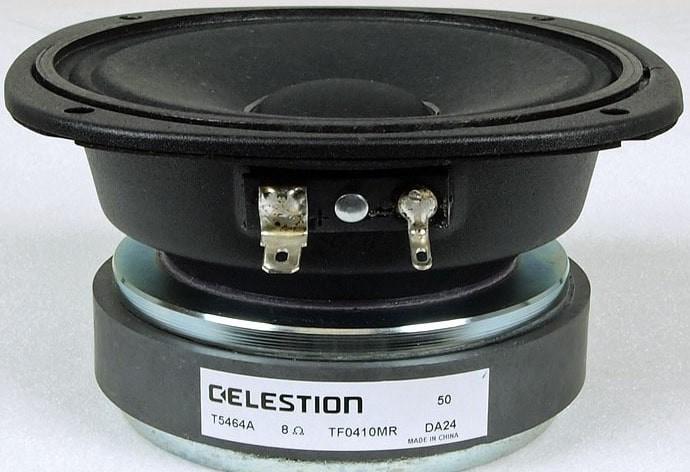

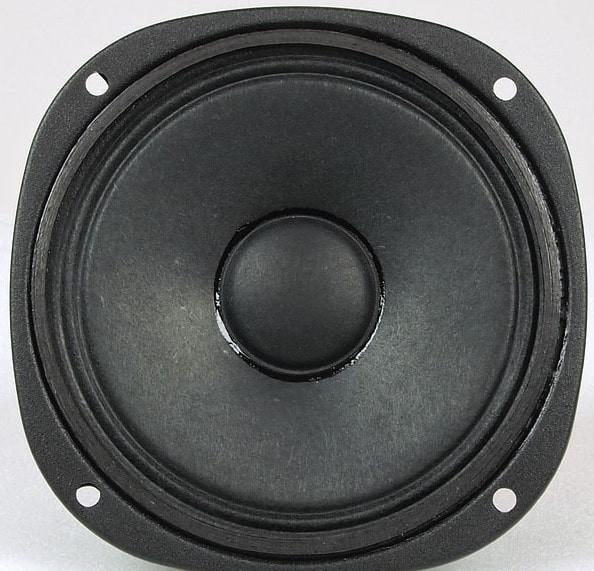

Среднечастотный динамик – модель Celestion TF0410MR. Имеет закрытую стальную раму, что облегчает общую сборку АС, ему не нужен герметичный бокс. Диффузор изготовлен из бумаги с добавлением кевлара. Подвес бумажный. Звуковая катушка Ø25 мм намотана медной жилой.

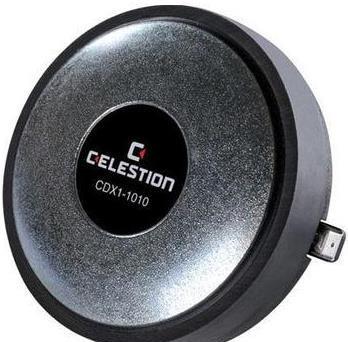

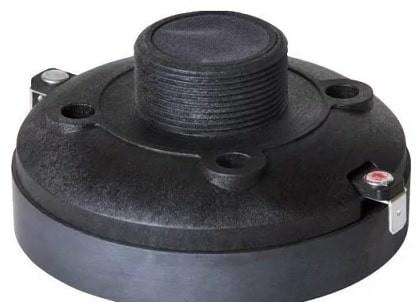

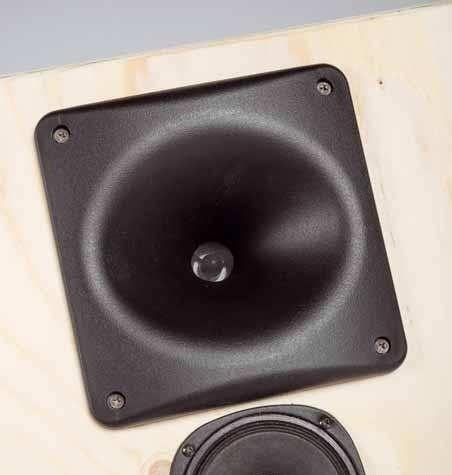

ВЧ драйвер- Celestion CDX01-1010 нагружен на рупор:

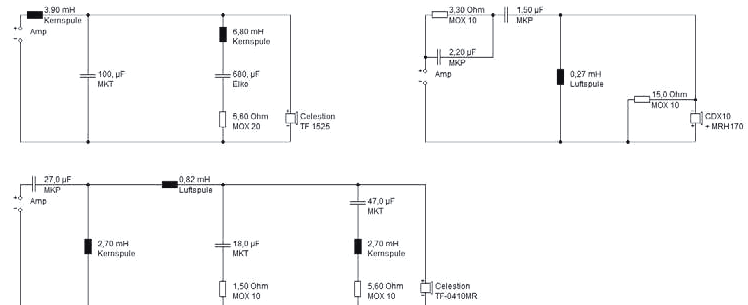

Электрическая схема
Автор: Thomas Schmidt (Klanf+Ton, 2018)
