Динамик 30 ГДС-1 (30 ГД-Н): характеристики, размеры и применение

30 ГДС-1 (30 ГД-Н) — легендарный советский среднечастотный громкоговоритель диаметром 30 см (12 дюймов). Номинальная мощность динамика составляет 30 Вт, а рабочее сопротивление варьируется в пределах 4–8 Ом. Этот драйвер широко применялся в акустических системах высокого класса, включая знаменитую , благодаря чистому и детализированному звуку в вокальном диапазоне.

Данная модель отличается высокой надежностью магнитной системы и устойчивостью к перегрузкам. Ход диффузора обеспечивает точное воспроизведение звуковых сигналов без искажений, что делает 30 ГДС-1 востребованным как в домашних Hi-Fi системах, так и в профессиональных студийных мониторах. Для расчета акустического оформления рекомендуется использовать , учитывая параметры Qts и Fs.

Технические характеристики динамика 30 ГДС-1

Основные параметры динамика позволяют точно подобрать корпус для достижения наилучшего звучания. Ниже приведена таблица с ключевыми характеристиками:

Параметр	Значение
Номинальная мощность	30 Вт
Диапазон частот	100 Гц – 8 кГц
Сопротивление (Z)	4–8 Ом
Чувствительность	Высокая (для СЧ динамика)
Диаметр диффузора	30 см (12 дюймов)
Ход диффузора	2 мм
Вес	3,5 кг
Диаметмagnetа	100 мм
Полярность	Обозначена (обычно + на клемме)

История разработки и опытные образцы

Динамик 30 ГДС-1 был разработан инженером Александром Бариновым в составе команды НИИРПА. В процессе создания существовало несколько экспериментальных версий, которые отличаются конструкцией подвеса и шасси. Известны три основных типа опытных образцов:

1. Динамик на поролоне. Поролон использовался недолго, так как со временем он разрушался, превращаясь в пластилин. Для решения проблемы резонанса применялась пропитка тканевого подвеса специальной мастикой, разработанной Бариновым.

2. Динамик на тканевом подвесе. Это более долговечная версия. Однако ранние образцы имели не доработанное шасси. Тканевый подвес обеспечивал лучшую стабильность параметров по сравнению с поролоном.

3. Динамик с обрезанными «ушами» на рамке. Завод «Красный Луч» проводил эксперименты с ребрами жесткости на диффузоре и изменением формы рамки. Идея заключалась в создании отдельных колец для НЧ и СЧ, но в итоге была применена сплошная накладка для ВЧ и СЧ диапазонов. Ребра жесткости на диффузоре оказались слишком трудоемкими в производстве, поэтому от них отказались.

Аналоги и замена динамика 30 ГДС-1

При ремонте или модернизации акустических систем часто возникает вопрос замены 30 ГДС-1. Прямых полных аналогов немного, но есть модели со схожими параметрами:

• 35 ГДН-1 — более мощный и тяжелый аналог. Подходит для систем, где требуется большая отдача, но требует усиленного корпуса.
• 25 ГДН-1 — более компактная версия (25 см). Идеальна, если посадочное место в корпусе меньше 30 см.
• 30 ГДС-1К-8 — современная модификация с улучшенными материалами подвеса и более стабильными параметрами ТДС.

Для точной замены в фазоинверторе или закрытом ящике важно сравнивать добротность (Qts) и резонансную частоту (Fs). Если вы ищете альтернативы в категории низкочастотных драйверов, обратите внимание на модификацию 30 ГДС-1К-8, которая сохраняет оригинальные габариты, но имеет улучшенную линейность.

Характер звучания и применение

30 ГДС-1 ценится аудиофилами за «бархатистый» и насыщенный звук в среднечастотном диапазоне. Динамик отлично передает вокал и струнные инструменты, обеспечивая высокую детализацию при минимальных искажениях. Благодаря большому диаметру диффузора, он способен работать с большими мощностями (до 30 Вт) без компрессии звука.

Рекомендуемые акустические оформления:

• Закрытый ящик (ЗЯ): Дает чистый и быстрый бас, но снижает общую отдачу.
• Фазоинвертор (ФИ): Оптимальный выбор для расширения НЧ диапазона и увеличения КПД.
• Бесфазоинверторные системы (БС): Для энтузиастов, стремящихся к максимальной прозрачности звука.

Для сравнения с другими крупноформатными динамиками можно изучить характеристики динамика 30 ГД-1А-25 «RRR», который часто используется в качестве НЧ/СЧ драйвера в аналогичных по размеру корпусах.

Фотографии и чертежи

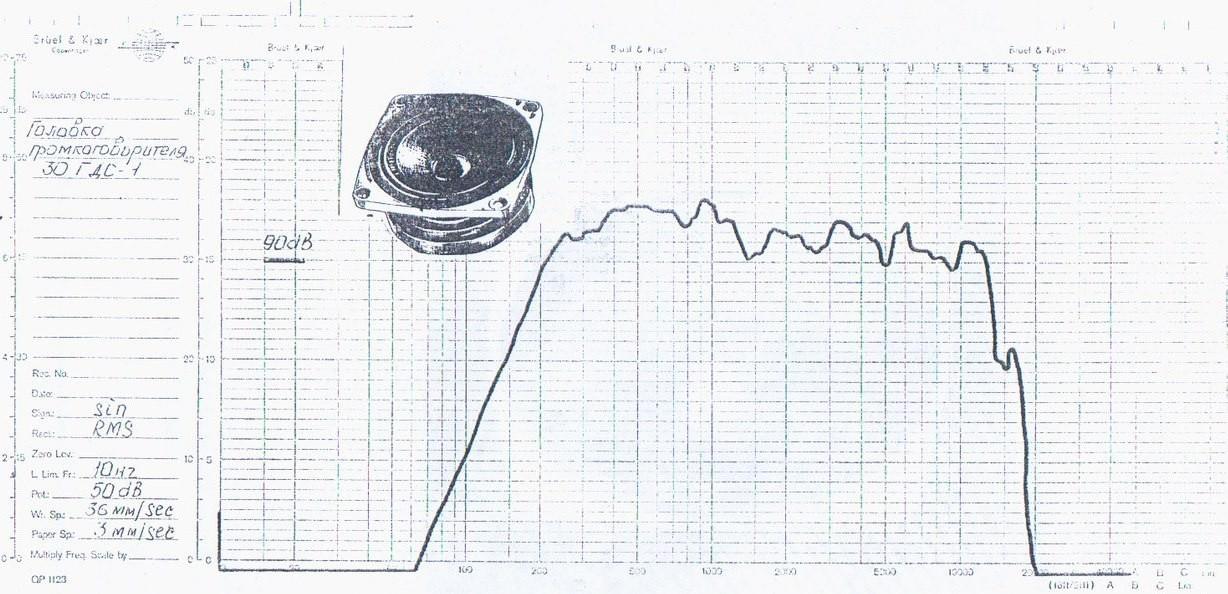

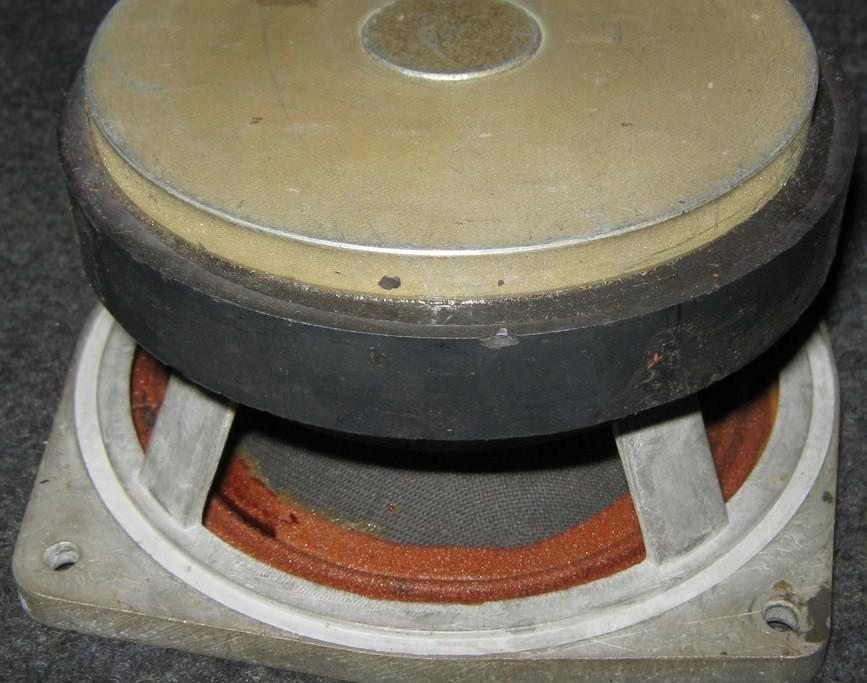

Ниже представлены фотографии сохранившихся опытных образцов и серийных моделей 30 ГДС-1.

Три опытных динамика сохранились до сегодняшнего дня:

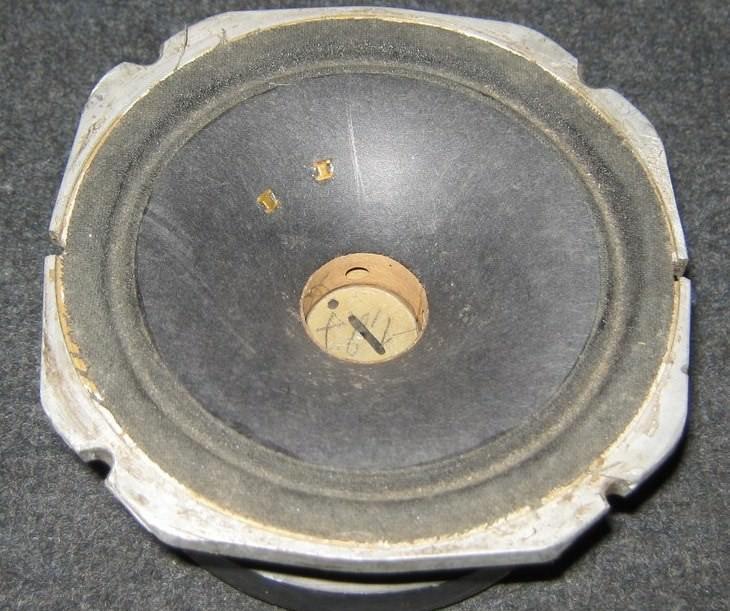

1. На поролоне! На поролоне не случилось по простой причине, быстро портился, а надо было сделать динамик долговечный и чтоб навсегда. Одна проблема была — резонанс, у поролона резонанс был минимальный, но к сожалению быстро превращался в пластилин. Резонанс удалось победить путем пропитки тканевого подвеса мастикой (в группе я выкладывал фото мастики).

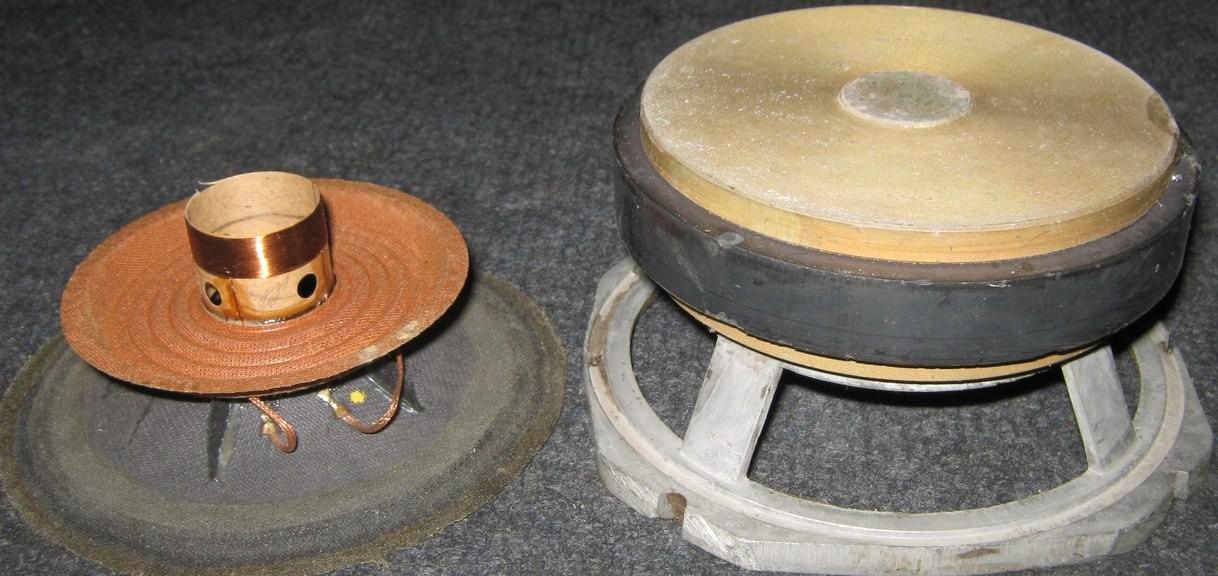

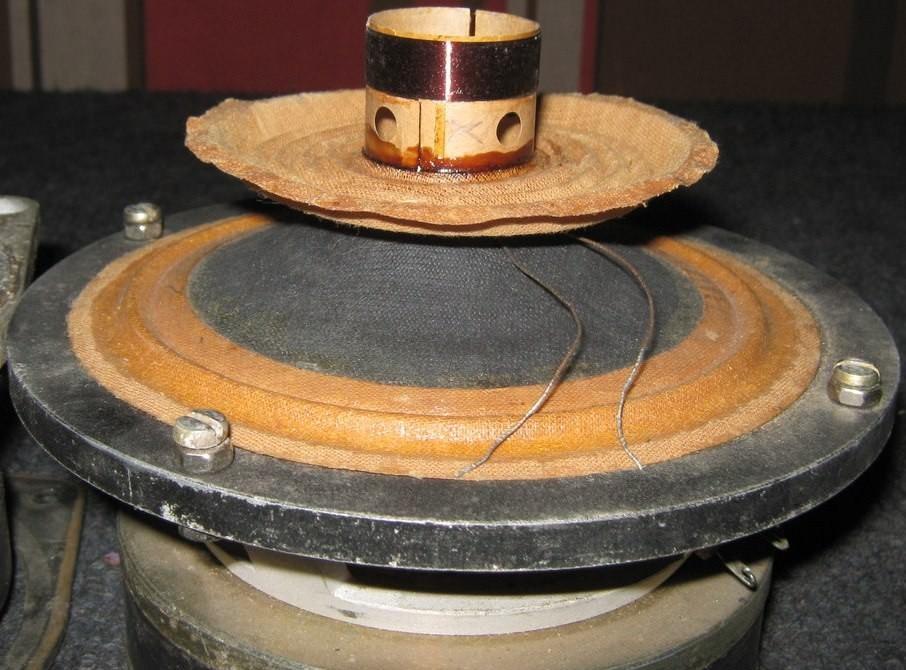

2. На тканевом подвесе, еще с не доработанным шасси.

3. С обрезанными ушами, думали делать под отдельные кольца, как на НЧ, но получилось сплошная накладка на ВЧ и СЧ.

НИИРПА для СЧ динамиков поролон никогда не применял, завод сам проводил эксперименты с подвесами. Динамик разработан Александром Бариновым в составе акустики . Вибропоглощающий состав (ВПС) для пропитки подвеса разработан так же Александром Бариновым (на что было получено авторское свидетельство) и выпускался ПО «Пласт полимер» г. Ленинград, и в большом количестве был завезён на завод. Все эксперименты с изменением конструкции динамиков завод проводил без участия НИИРПА.

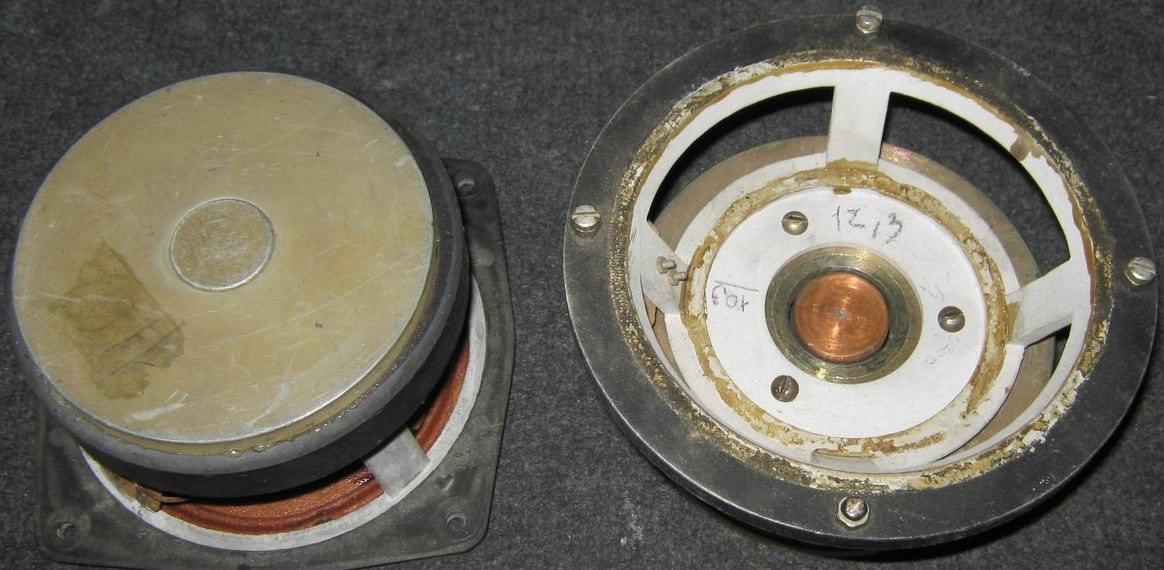

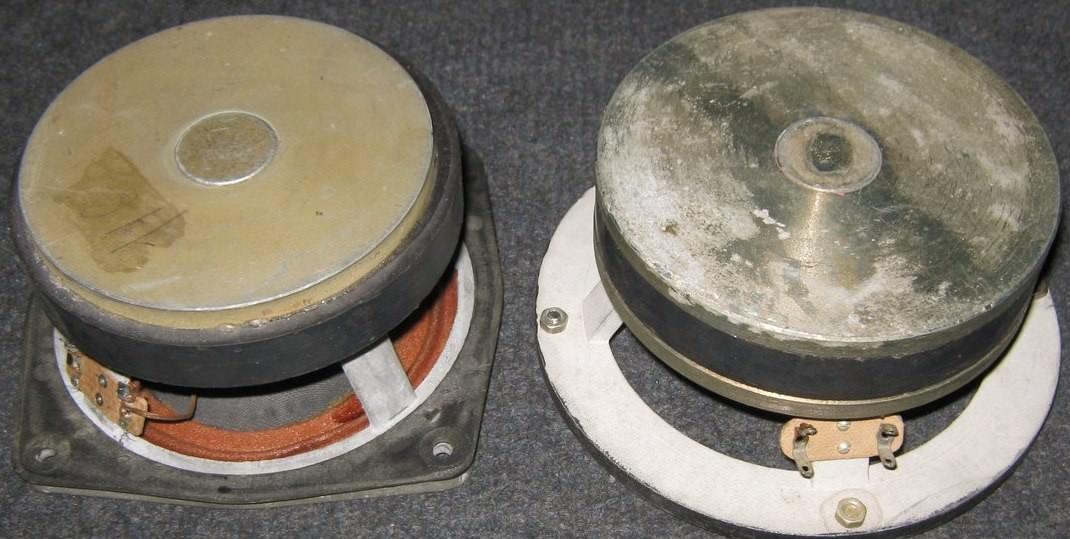

С круглой рамкой это первый динамик — первая разработка, опытный образец команды Алдошиной, поговаривали, что она держала его в руках и приговаривала – «Быть или не быть, вот в чем вопрос!» Этот динамик у меня в единственном экземпляре лежит для моего музея.

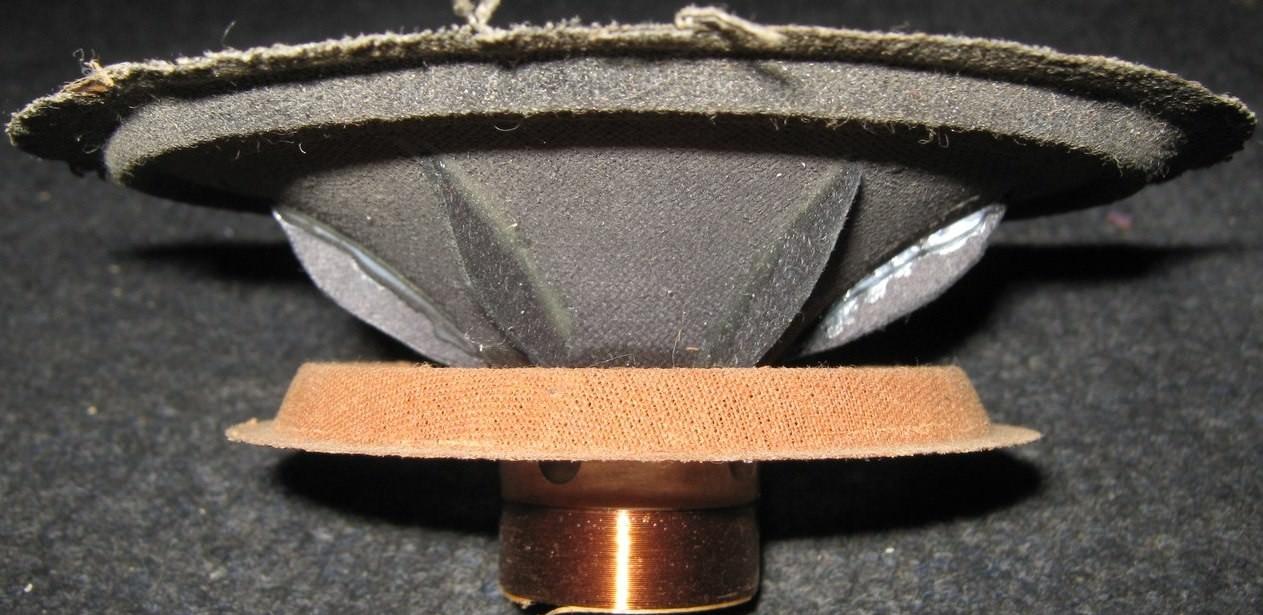

Ребра жесткости на диффузоре — это на заводе “Красный Луч” делали эксперименты, но ничего не добились. Это оказалось слишком трудоемким процессом, оставили как есть.

Статью подготовил: LDS
