Ремонт динамика 35ГД-1: замена подвеса и перемотка катушки

Представляем отчет о восстановлении легендарного динамика 35ГД-1. В рамках ремонта звуковая катушка была перемотана с заводских 8 Ом на 4 Ом по требованию заказчика, а старый резиновый подвес заменен на более долговечный пенополиуретановый. Подобная модернизация позволяет улучшить линейность хода и снизить нелинейные искажения, что особенно актуально при использовании в акустических системах с низкой чувствительностью. Для тех, кто ищет опыт замены излучателей, рекомендуем ознакомиться с ремонт 10 ГДВ-4-16, где также применялись методы замены компонентов для улучшения звучания. Процесс восстановления включает в себя аккуратную разборку, замену подвижной системы и контроль параметров.

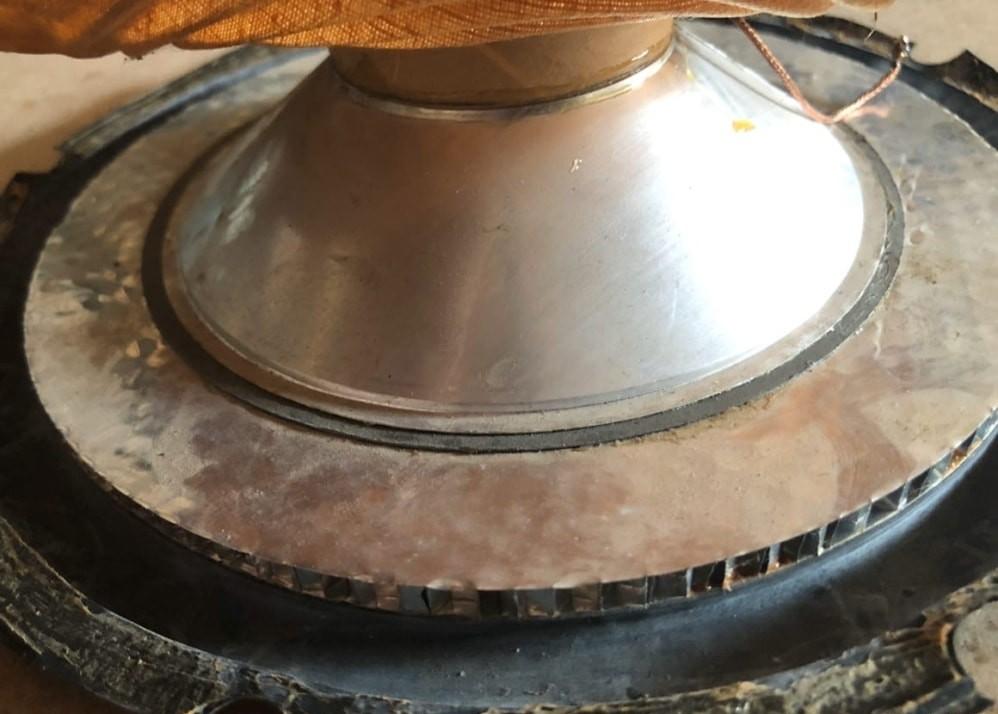

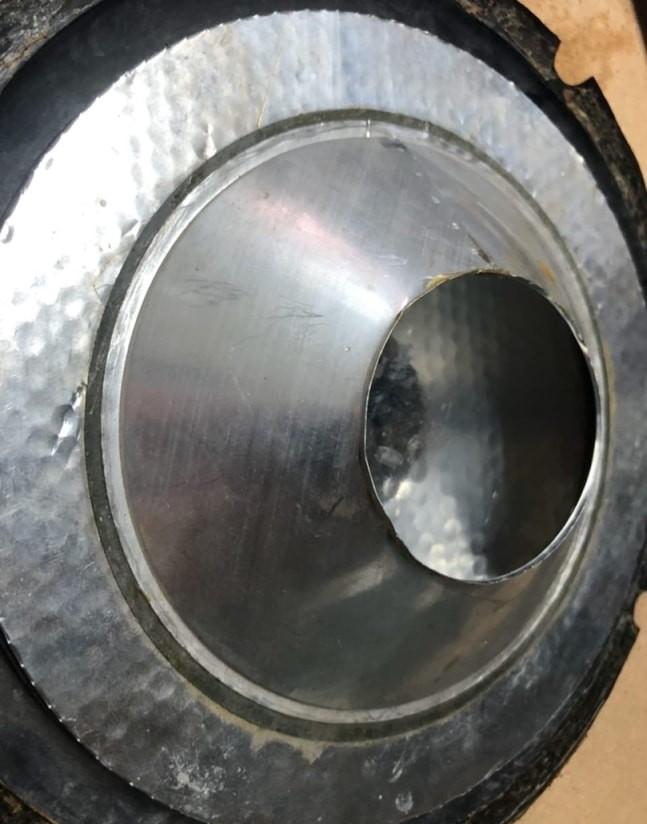

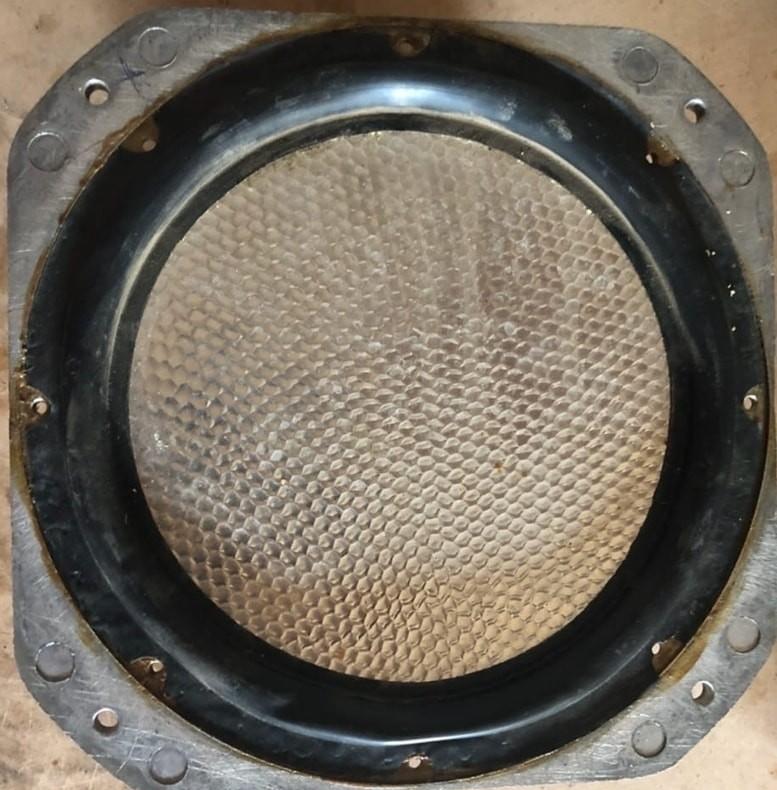

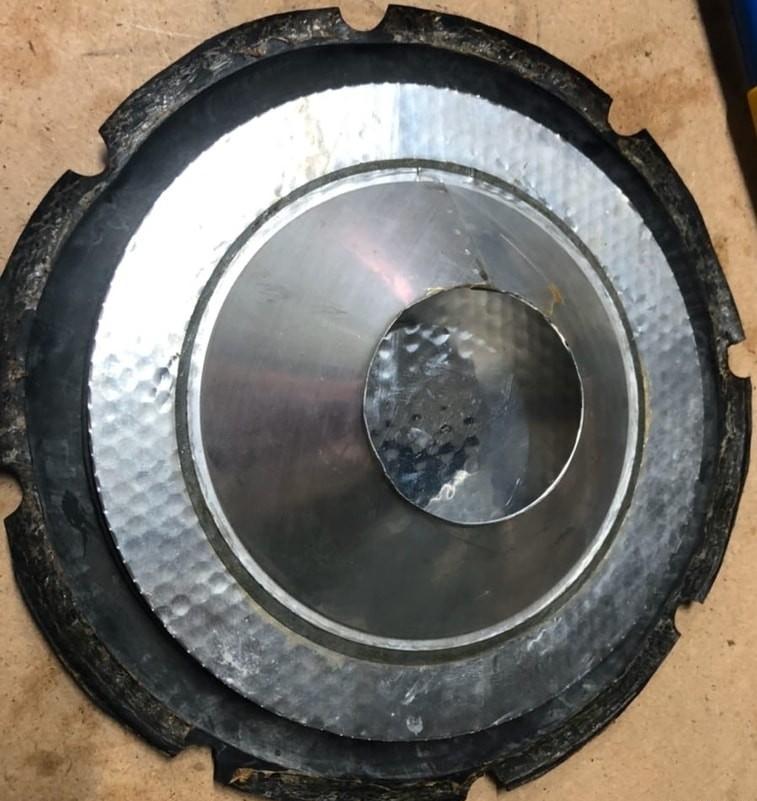

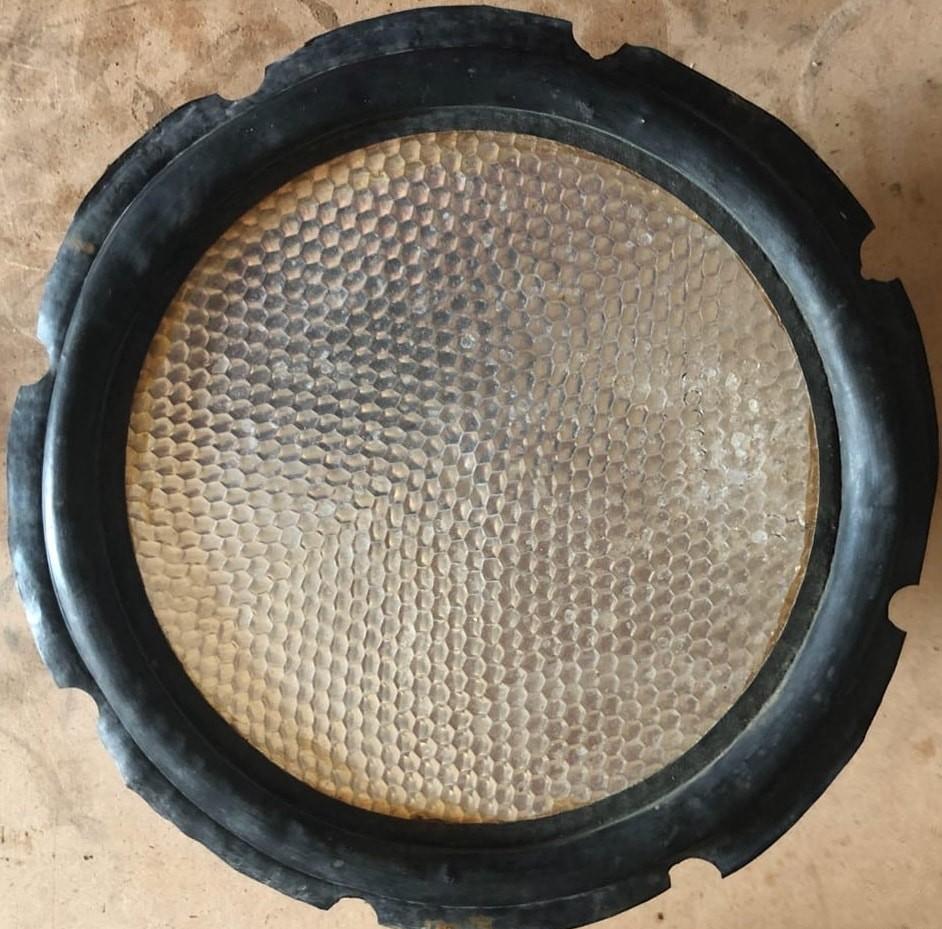

Заводская подвижная система:

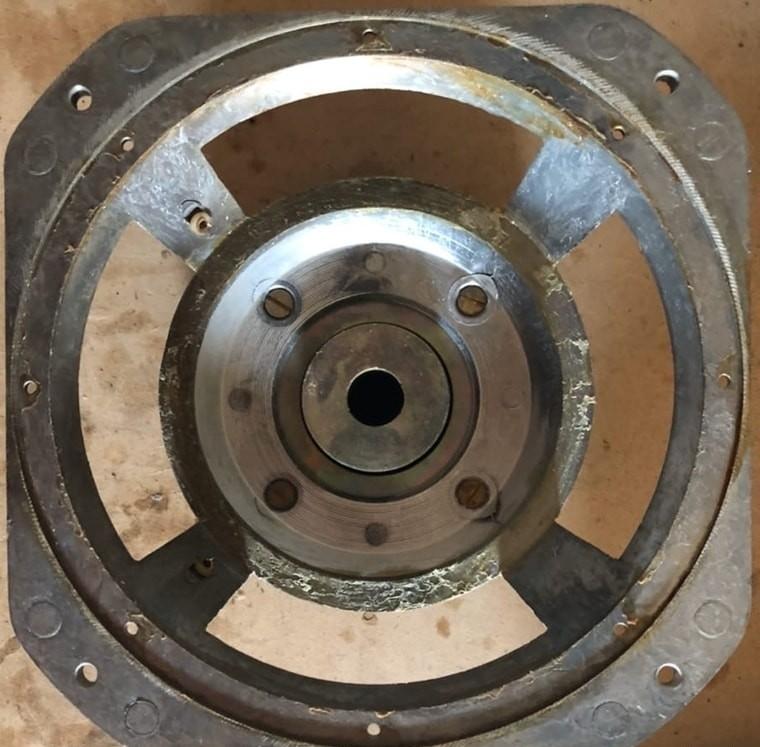

Магнитный зазор:

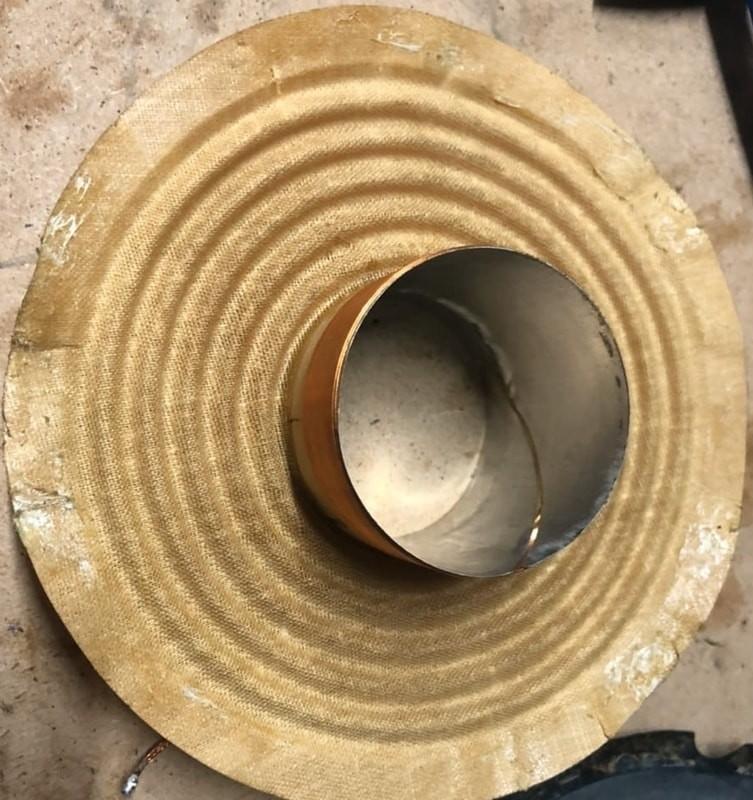

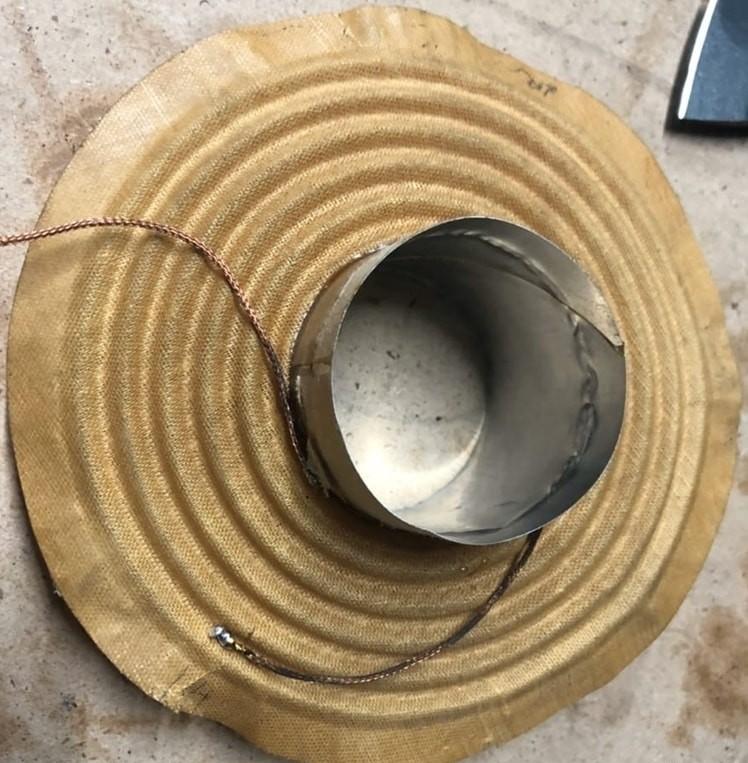

Каркас звуковой катушки и намотанная катушка:

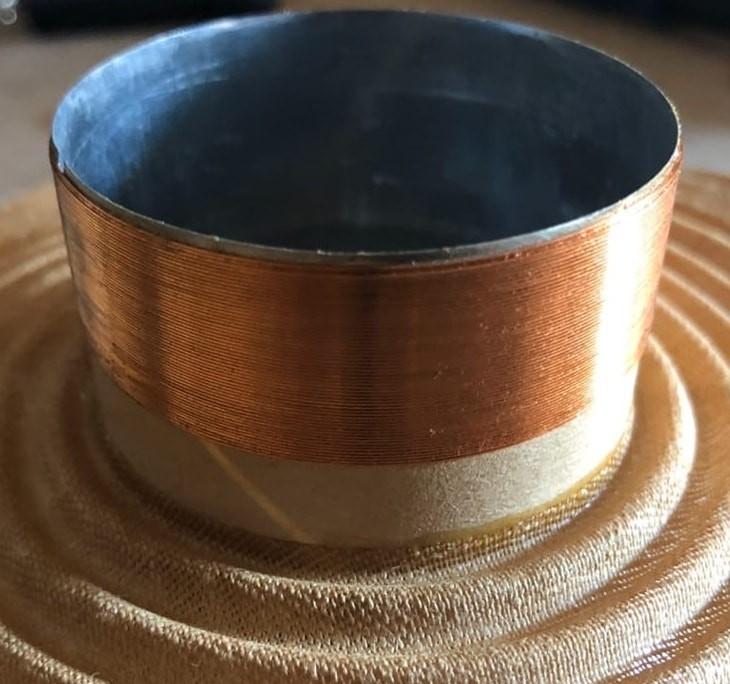

Новая звуковая катушка сопротивлением 4 Ома:

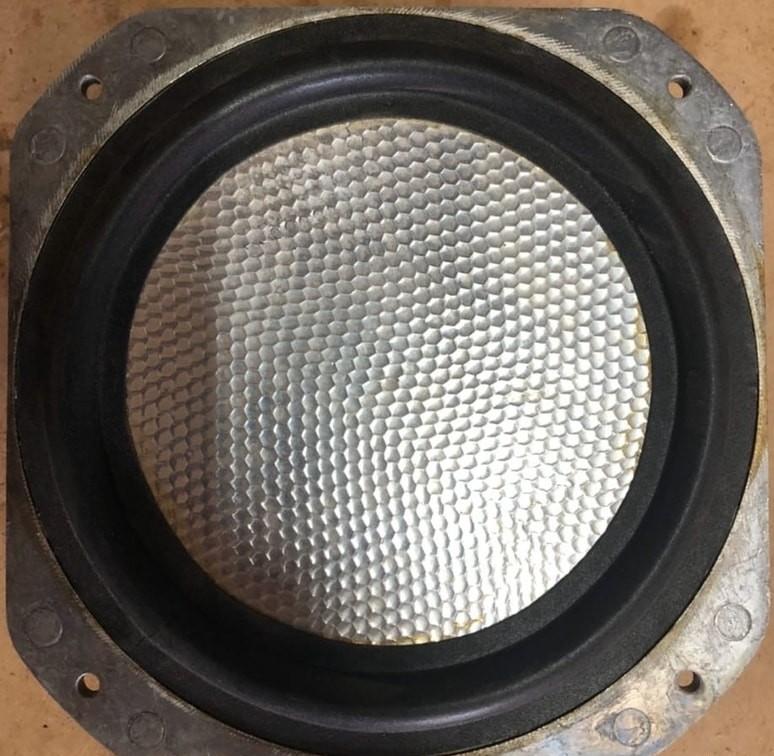

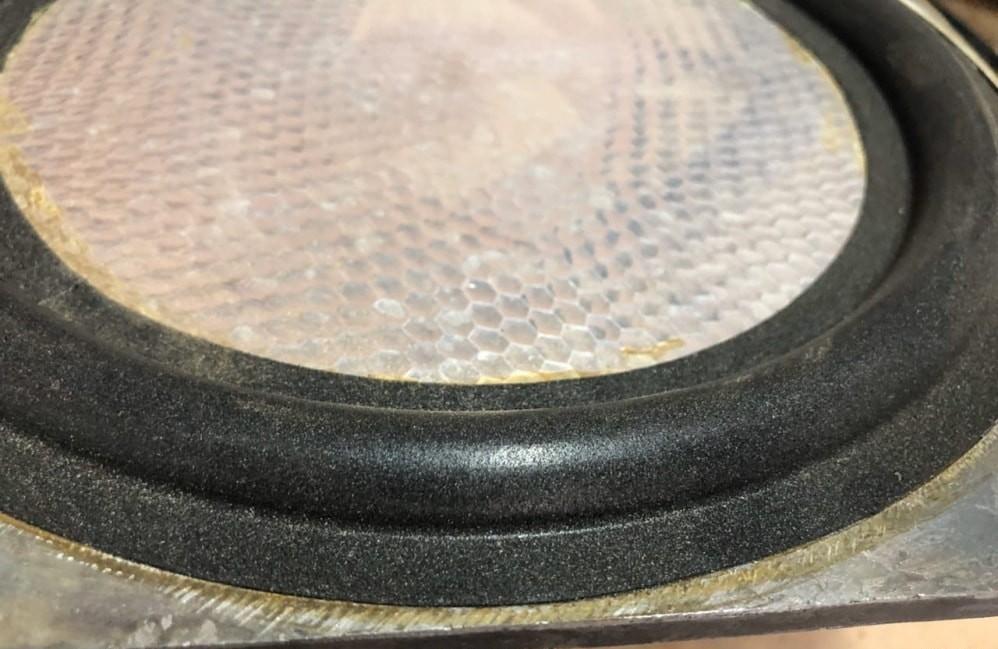

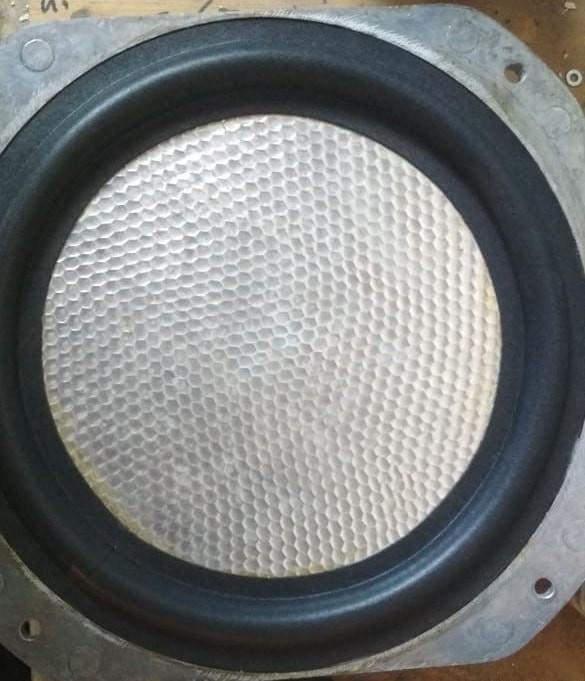

Новый подвес, установленный на динамик:

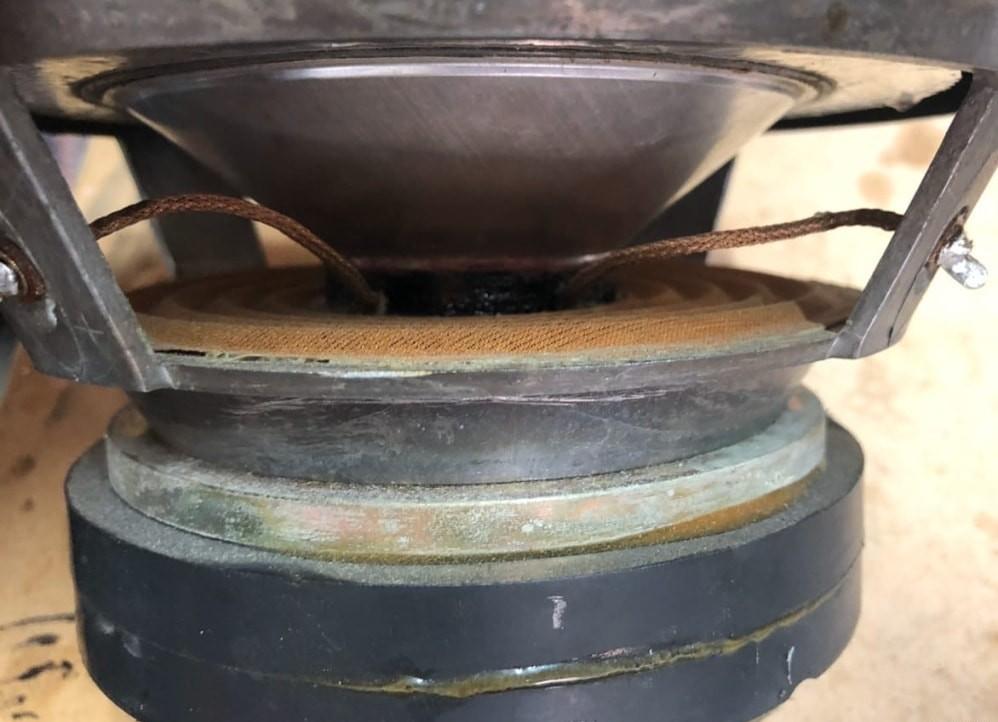

Подвижная система, так же были заменены подводящие провода:

Фото специально предоставлены . Для тех, кто интересуется восстановлением других излучателей, рекомендуем ознакомиться с опытом динамик 0,25 ГД-1, где также применялись методы замены компонентов для улучшения звучания.
