4-х канальный УМЗЧ на TDA7385

На ИМС TDA7385 можно собрать простой и качественный 4-х канальный усилитель мощности звуковой частоты. Усилитель прост в сборке, так как имеет минимальный набор внешних компонентов, не нуждается в настройке.

Основные характеристики усилителя на TDA7385:

Максимальное напряжение питания 18 В
Ток покоя 180 мА
Выходная мощность при напряжении питания 14,4 В на нагрузке 4 Ом 22 Вт на канал при КНИ 10%
Выходная мощность при напряжении питания 14,4 В на нагрузке 4 Ом 18 Вт на канал при КНИ 1%
КНИ при выходной мощности 4 Вт не превышает 0,04%

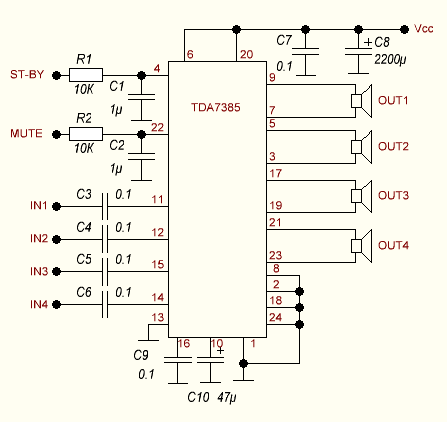

Все резисторы применяемый в схеме усилителя мощностью 0,125 Вт, все конденсаторы на рабочее напряжение 25 В, динамики акустической системы могут иметь сопротивление 4 … 8 Ом. Если Вы не будете использовать функции MUTE и STANBY, то при монтаже усилителя можно на одноименные выводы подать напряжение питания. Напряжение питания усилителя может находится в пределах от 12 до 18 В.
