4-х канальный усилитель 12Вт на канал или 25Вт на два канала на базе TDA7375

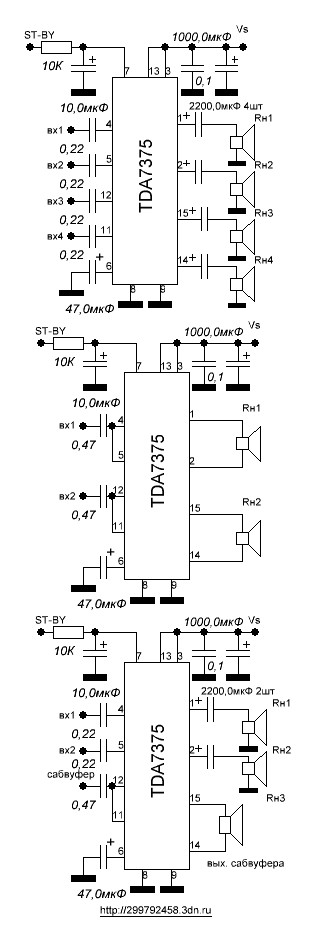

Усилитель класса АВ на базе TDA7375 предназначен для использования в качестве автомобильных усилителей. Микросхема имеет защиту от переполюсовки, защиту от статического электричества, от КЗ выходов на шину питания, на корпус и между собой. Усилитель на базе TDA7375 может переводится в режим МОНО простой установкой перемычек между входами, так же в микросхеме имеется встроенные функции MUTE и STAND-BY.

Усилитель на базе TDA7375 имеет следующие характеристики:

• Напряжение питания от 8 до 18В, номинальное 14,4В
• Выходная мощность при КНИ 10% на нагрузке 4 Ом и номинальном напряжении питания 12Вт, в мостовом варианте 25Вт
• КНИ при выходной мощности 4 Вт не более 0,02%
• Разбаланс каналов не более 0,5дБ
• Входное сопротивление 20…30кОм, в мостовом варианте 10…15кОм
• Ток потребления в режиме STAND-BY 100мкА
• Пороговое напряжение включения STAND-BY 1,5В
• Пороговое напряжение выключения STAND-BY 3,5В


Включение и выключение усилителя происходит почти что без шумно  и некоторое время после включения усилитель находится в режиме MUTE, для устранения переходных процессов после подачи питания.

Для управления входом STAND-BY нельзя управлять током превышающим 5 мА, необходимо применять токоограничевающие резисторы и конденсатор емкостью 0,01мкФ включенные между входом STAND-BY и корпусом.
