Динамик 400 ГДН-15-4 «Ноэма»: характеристики и применение

Низкочастотный громкоговоритель 400 ГДН-15-4 «Ноэма» — это 15-дюймовый динамик мощностью 400 Вт с сопротивлением 4 Ом, разработанный для создания мощного и глубокого баса. Изготовленный в России (г. Новосибирск), этот динамик отличается надежной конструкцией с диффузором из композитной целлюлозы и магнитной системой на базе феррита. Благодаря высокой чувствительности 99 дБ/Вт/м и широкому диапазону рабочих частот (50 – 4000 Гц), он обеспечивает чистое звучание с минимальными искажениями, что делает его отличным выбором для сабвуферов и профессиональных аудиосистем. Для более компактных решений также стоит рассмотреть Динамик 75 ГДН-4-4 «Ноэма».

Технические параметры и размеры

Динамик 400 ГДН-15-4 «Ноэма» обладает внушительными габаритами и весом, что требует учета при проектировании акустического оформления. Габаритные размеры составляют Ø460х167 мм, а вес динамика достигает 10 кг. Конструкция включает диффузородержатель из литого алюминия, подвес из х/б ткани и звуковую катушку диаметром 100 мм намотанную в два слоя. Рекомендуемый объем корпуса для закрытого ящика (AC) составляет 40–60 литров, а для фазоинвертора (BPF) — около 80 литров.

Характеристики низкочастотного динамика 400 ГДН-15-4 «Ноэма»

Применение и акустическое оформление

Благодаря низким значениям добротности (Qts = 0,19) и резонансной частоте (Fs = 26 Гц), динамик 400 ГДН-15-4 «Ноэма» идеально подходит для использования в фазоинверторах и закрытых ящиках большого объема. Он способен выдавать глубокий, контролируемый бас, что делает его востребованным в Hi-Fi системах и профессиональном звуке. Если вам нужен динамик для более широкой полосы воспроизведения, обратите внимание на Динамик 150 ГДН-32-8 «Ноэма».

Аналоги и замена динамика

При проектировании акустики иногда возникает необходимость в поиске аналогов по размерам или характеристикам. К моделям, сопоставимым с 400 ГДН-15-4 «Ноэма» по классу и назначению, можно отнести:

• 250 ГДН-20-8 — аналог с увеличенным диаметром диффузора.
• 300 ГДН-2-4 — альтернатива с другими параметрами ТС.
• Pyle PLPW10D — зарубежный аналог для сабвуферных систем.

• JBL CX1200 — популярная модель от известного бренда.

Описание конструкции и параметры ТС

В конструкции звуковой катушки применен каркас из полиамидной безусадочной пленки, что позволяет динамике работать в экстремальных высокотемпературных режимах. Индукция в зазоре составляет 1,2 Тл, а ширина намотки — 16 мм. Центрирующая шайба и подвес выполнены из ткани, что обеспечивает долговечность и правильный ход диффузора.

Полные параметры ТС (Thiele/Small):

1. Fs = 26 Гц
2. Re = 3 Ом

3. Qts = 0,19
4. Qms = 4,25
5. Qes = 0,20
6. Vas = 567 л
7. Mms = 124 г
8. Cms = 0,28 мм/Н

9. Xmax = 7 мм

Для детального изучения конструкции рекомендуется ознакомиться с паспортом на диске.

Изготовитель: Россия, г. Новосибирск, noema.ru

Технические характеристики:

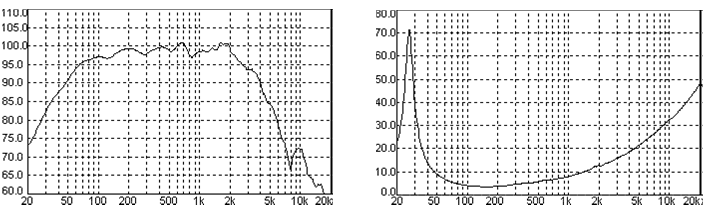

Диапазон частот: 50 – 4000 Гц

Чувствительность: 99 дБ/Вт/м

Сопротивление: 4 Ом

Предельная шумовая мощность: 400 Вт

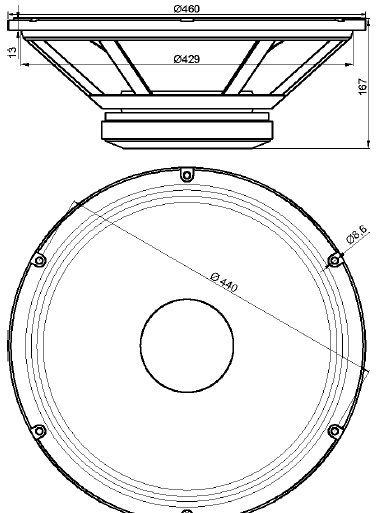

Габаритные размеры: Ø460х167 мм

Вес: 10 кг

Описание:

В конструкции звуковой катушки применен каркас из полиамидной безусадочной пленки, позволяющий получить звуковую катушку способную работать в самых экстремальных высокотемпературных режимах, что в свою очередь позволило поднять рабочую мощность динамической головки до 400 Вт.

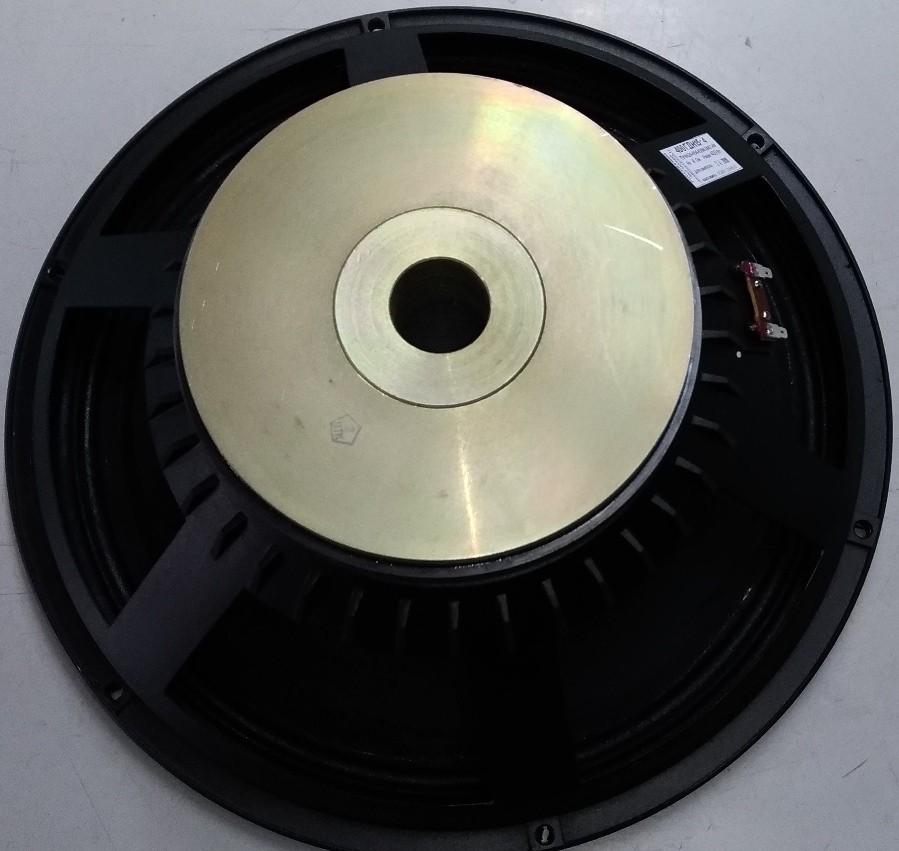

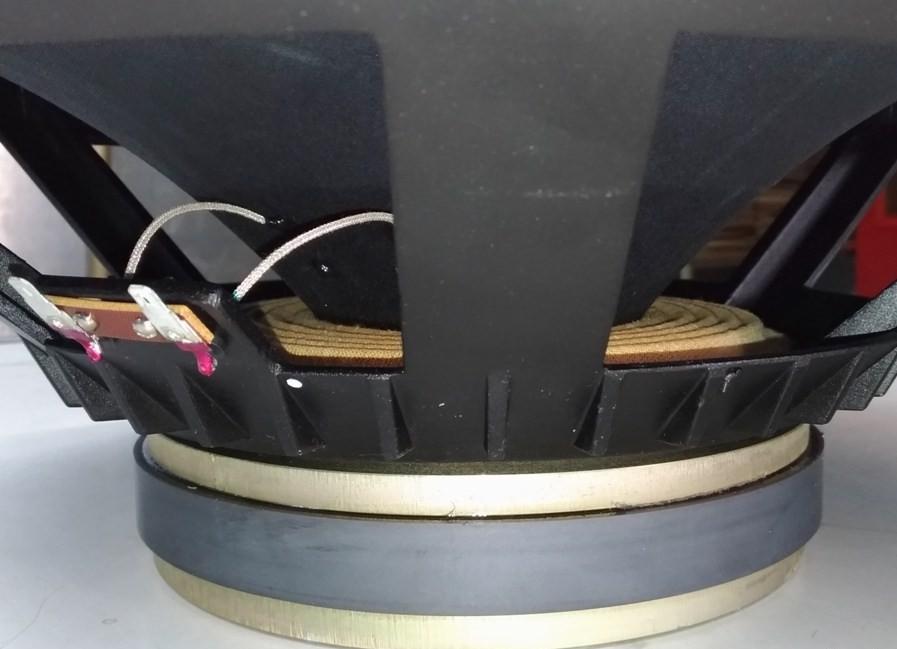

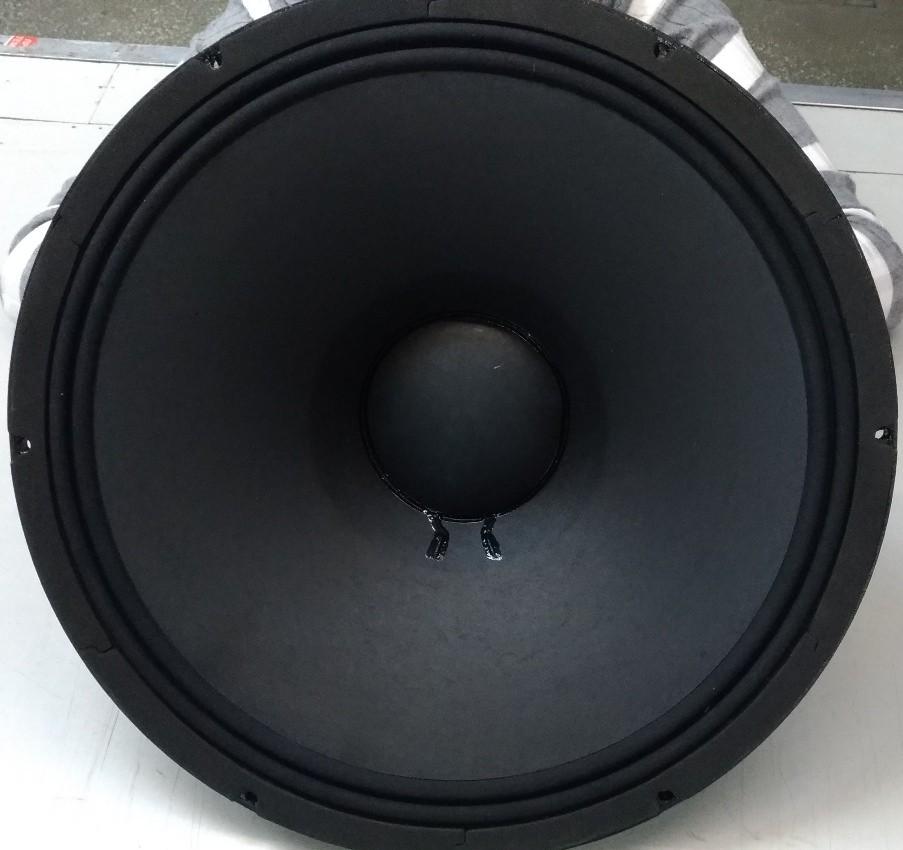

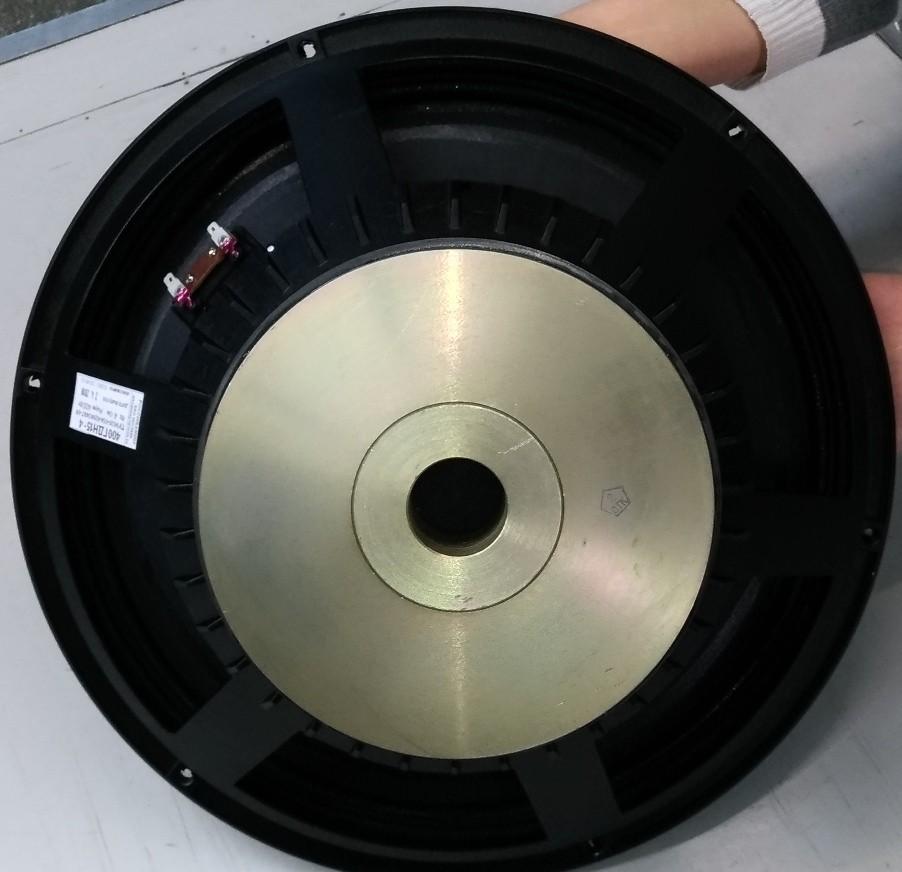

Диффузородержатель выполнен из литого алюминия. Диффузор сделан из композитной целлюлозы. Подвес из х/б ткани, 2-х волновой синусоидальной формы. Центрирующая шайба из ткани. Магнитная система построена на кольцевом ферритовом магните размером 220х110х22 мм. Звуковая катушка диаметром 100 мм намотана в два слоя круглым медным проводом. Каркас ЗК из полиимида. Ширина намотки 16 мм. Высота верхнего фланца 10 мм. Индукция в зазоре 1,2 Тл. Рекомендуемый объем корпуса для закрытого ящика: 40 – 60 л, а для фазоинвертора – 80 л.

Параметры ТС:

1. Fs = 26 Гц
2. Re = 3 Ом
3. Qts = 0,19
4. Qms = 4,25

5. Qes = 0,20
6. Vas = 567 л
7. Mms = 124 г
8. Cms = 0,28 мм/Н
9. Xmax = 7 мм

Паспорт на диске.
