Динамик 4А-32-6 Ломо: характеристики, размеры и особенности конструкции

Акустическая система на базе широкополосного громкоговорителя 4А-32-6 «Ломо» представляет собой классический пример советской инженерной мысли. Этот динамик, разработанный на Ленинградском заводе «Ломо», широко применяется в создании высококачественных акустических систем (АС) как для домашнего использования, так и в профессиональном звукостроении. Благодаря уникальной конструкции диффузора и магнитной системы, 4А-32-6 обеспечивает насыщенный, динамичный звук с минимальными искажениями, что делает его востребованным среди аудиофилов-любителей и конструкторов самодельных колонок. Для сравнения, более компактные решения, такие как Динамик 25 ГДН-1Л-4, часто используются в твиттерах или среднечастотных звеньях, тогда как 4А-32-6 способен охватить значительную часть спектра самостоятельно.

Модель оснащена диффузором увеличенной площади, что позволяет получать мощное звуковое давление и глубокую низкочастотную отдачу. В конструкции применены долговечные материалы: бумажный диффузор с пропиткой, синусоидальный подвес и мощный магнит с высокой индукцией. Это сочетание гарантирует четкую передачу звука на высоких громкостях без «зажимания» динамика.

Благодаря широкой частотной характеристике и низкому коэффициенту гармоник, 4А-32-6 отлично работает в различных акустических оформлениях: закрытых ящиках (ЗЯ), фазоинверторах и даже в пассивных радиаторах. Это позволяет подобрать оптимальную конструкцию корпуса под конкретные задачи слушателя.

Технические параметры и габариты динамика 4А-32-6

Одной из главных особенностей модели является ее физический размер. В отличие от стандартных 5-дюймовых динамиков, 4А-32-6 имеет диаметр 320 мм (12.5 дюймов), что обеспечивает впечатляющий ход диффузора и перемещение больших объемов воздуха. Ниже приведена таблица с основными параметрами ТДС (типа динамического громкоговорителя).

Параметр	Значение / Описание
Тип	Широкополосный громкоговоритель (ГД)
Номинальное сопротивление (Z)	16 Ом (омическое сопротивление катушки ~12 Ом)
Номинальная мощность	25 Вт (шумовая/паспортная — до 50 Вт)
Чувствительность	95 дБ (уровень характеристической чувствительности)
Рабочий диапазон частот	40 – 14 000 Гц
Частота резонанса (Fs)	42 Гц (допускается отклонение ±8 Гц)
Ход диффузора (Xmax)	6 мм

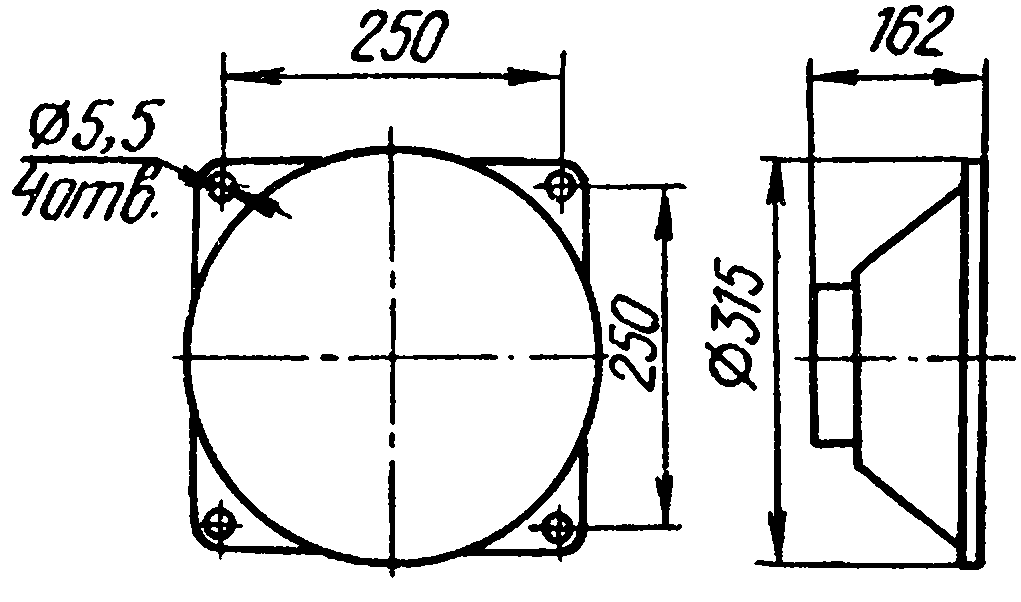

Габаритные размеры	Ø315 × 162 мм (диаметр х высота)
Масса	7 кг (значительная масса магнитной системы)
Индукция в зазоре	0,9 Вб/м² (Тл)
Диаметр звуковой катушки	44,5 мм (внутренний), 45,6 мм (внешний)
Провод катушки	ПЭТВ-1, Ø0,18 мм, 130 витков (2 слоя)

Конструкция и материалы: почему 4А-32-6 звучит так?

Громкоговоритель 4А-32-6 выполнен по классической схеме прямого излучения с неэкранированной магнитной цепью. Конструкция диффузородержателя выполнена методом литья из алюминиевого сплава, что обеспечивает высокую жесткость и точность центрирования. Сам диффузор имеет конусообразную форму и изготовлен из специальной бумажной массы с добавлением пропитки, повышающей демпфирующие свойства.

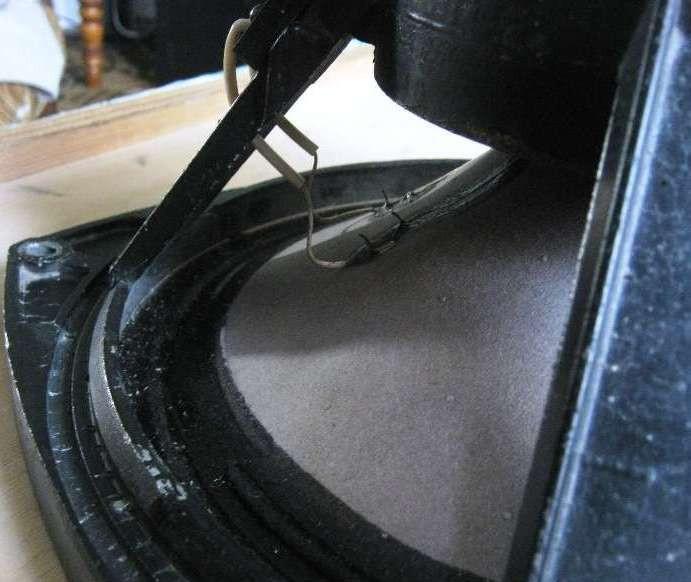

Подвес диффузора выполнен в виде синусоиды, что увеличивает полезный ход и снижает нелинейные искажения на больших амплитудах. Для защиты катушки от перегрузки и центрирования используется тканевая центрирующая шайба и сферический пылезащитный колпачок. Звуковая катушка намотана эмалированным проводом в два слоя, что повышает надежность соединения и тепловую стойкость.

Особое внимание уделено магнитной системе. Высокая индукция в рабочем зазоре (0,9 Тл) обеспечивает высокий КПД преобразования электрической энергии в акустическую. Это позволяет динамику выдавать громкий и детальный звук даже при относительно небольшой входной мощности усилителя.

Сравнение с аналогами: 4А-32-6 против 3А-12 и 4ГД-35

При создании акустики часто встает вопрос выбора между советскими классиками. Динамик 4А-32-6 имеет ряд схожих моделей, но отличается от них характеристиками.

• 3А-12-6 «Ломо»: Более старшая или смежная модель. Часто имеет чуть другие параметры резонанса и массу подвижной системы. 4А-32-6 обычно отличается более жестким подвесом и, как следствие, более быстрым откликом на атаку.
• 4ГД-35: Еще один популярный широкополосник. Однако 4ГД-35 имеет меньшую мощность и чувствительность. 4А-32-6 выигрывает за счет более мощного магнита и способности работать с большими сигналами без искажений.
• 4А-28: Менее распространенная модель. 4А-32-6 предпочтительнее из-за лучшей изученности параметров и доступности запчастей (подвесов, катушек) в случае ремонта.

Для тех, кто ищет более компактные решения для полочных колонок, можно рассмотреть Динамик 6 ГДВ-6С-16, однако он не способен заменить 4А-32-6 в воспроизведении глубокого баса.

Характер звучания: плюсы и минусы

Звучание 4А-32-6 описывают как «аналоговое», «теплое» и «живое». Благодаря широкой полосе воспроизведения, динамик не требует сложных кроссоверов, которые часто вносят свои искажения в сигнал.

Сильные стороны:

• Низкие частоты: Глубокие, упругие, с хорошей атакующей способностью. Резонанс на уровне 42 Гц позволяет опускаться в сабвуферный диапазон.
• Средние частоты: Очень естественные. Вокал и акустические инструменты звучат максимально приближенно к оригиналу.
• Динамика: Динамик отлично передает ритм и переходные процессы в музыке.

Особенности:

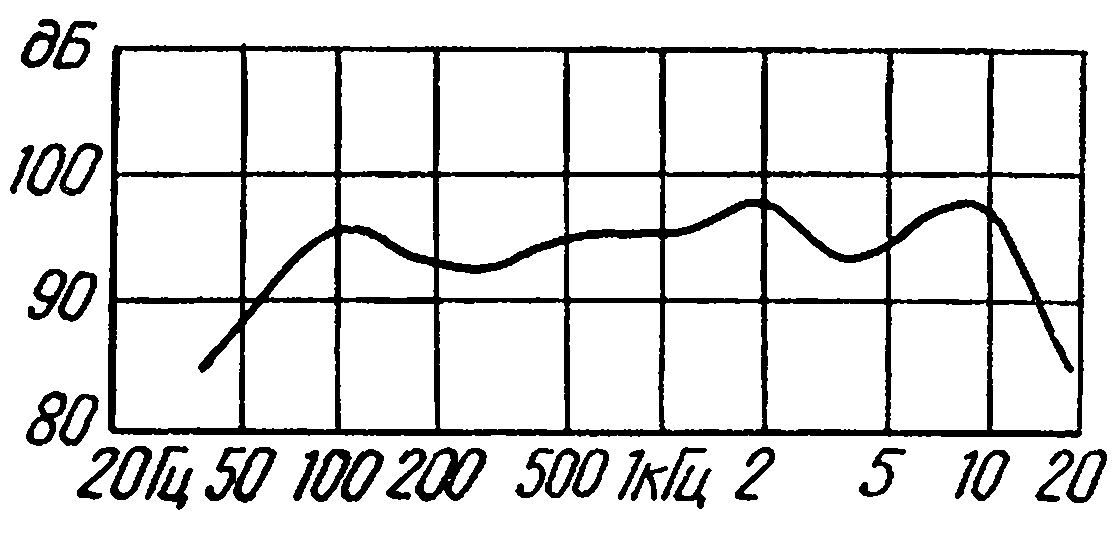

Неравномерность АЧХ составляет около 12 дБ, что является нормой для широкополосников. На высоких частотах (выше 10-12 кГц) может наблюдаться спад или, наоборот, пик, что требует эквализации или использования твиттера в двухполосной схеме. Коэффициент гармоник (КГН) на средних частотах не превышает 5%, что говорит о высокой чистоте звука.

Применение в акустических системах

Благодаря своим размерам и мощности, 4А-32-6 чаще всего используется в напольных акустических системах (колонках) или крупных полочных мониторах. Оптимальными схемами подключения являются:

1. Однополосная схема: Прямое подключение к усилителю. Дает максимальную открытость звука, но требует качественного усилителя с хорошим демпфированием.
2. Двухполосная схема: Использование пассивного кроссовера. Динамик работает в НЧ-СЧ диапазоне (до 5-8 кГц), а высокие частоты отдается твиттеру. Это позволяет снизить искажения и расширить верхнюю границу частотного диапазона.

Рекомендуемые объемы корпусов: для ЗЯ — от 40 до 80 литров, для фазоинвертора — от 60 до 100 литров (в зависимости от настройки на частоту 35-40 Гц).

Техническое описание и эксплуатация

Динамическая головка 4А-32-6 предназначена для работы в диапазоне температур от +5°C до +40°C при относительной влажности воздуха не более 80% (при температуре +25°C). Поздние версии производства могут незначительно отличаться параметрами от ранних партий, однако общая архитектура остается неизменной. Данная модель является развитием линейки .

Характеристики:

Эффективный рабочий диапазон частот: 40 – 14000 Гц

Неравномерность АЧХ: 12 дБ

Уровень характеристической чувствительности: 95 дБ

Полный коэффициент гармоник на частотах:

80 – 125 Гц: 8%

200 – 630 Гц: 5%

1000 – 10000 Гц: 5%

Номинальное электрическое сопротивление: 16 Ом

Номинальная электрическая мощность: 25 Вт

Предельная шумовая (паспортная) мощность: 50 Вт

Частота основного резонанса: 42 Гц (±8 Гц)

Индукция в рабочем зазоре: 0,9 Вб/м²

Габаритные размеры: Ø315×162 мм

Масса: 7 кг

Описание

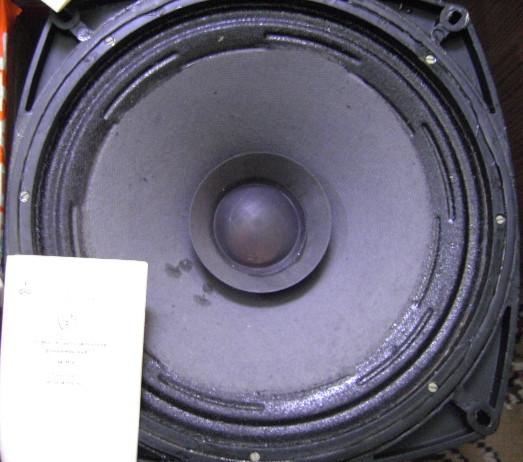

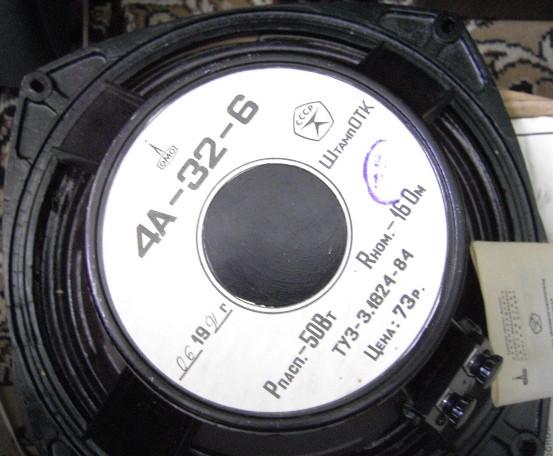

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с неэкранированной магнитной цепью. Диффузородержатель изготовлен методом литья из алюминиевого сплава. Диффузор конусный с синусоидальным подвесом и высокочастотный рупор изготовлены из бумажной массы с пропиткой. Центрирующая шайба и сферический пылезащитный колпачок изготовлены из ткани с пропиткой.

Звуковая катушка намотана проводом марки ПЭТВ-1 Ø0,18 мм в 2 слоя. Общее количество витков 130. Количество витков в первом слое – 66, во втором – 64 витка. Омическое сопротивление: 12 Ом (±1 Ом). Внутренний диаметр катушки 44,5 мм, внешний диаметр вместе с намоткой 45,6 мм.

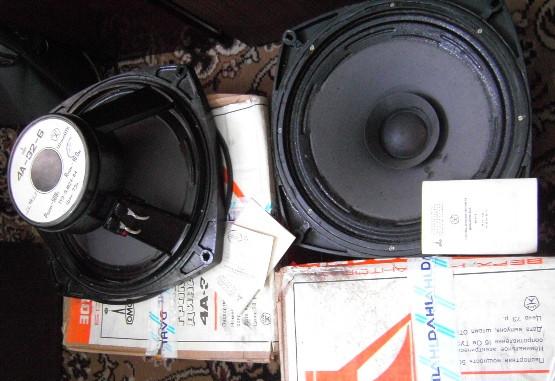

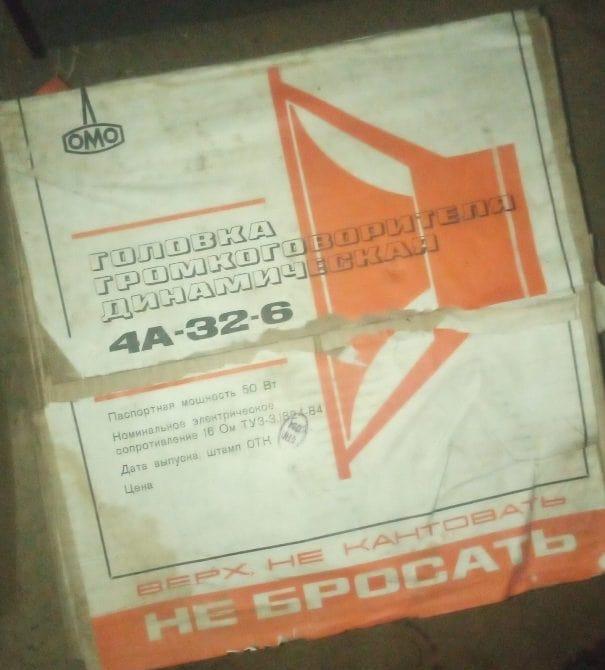

Упаковочная коробка 4А-32-6:

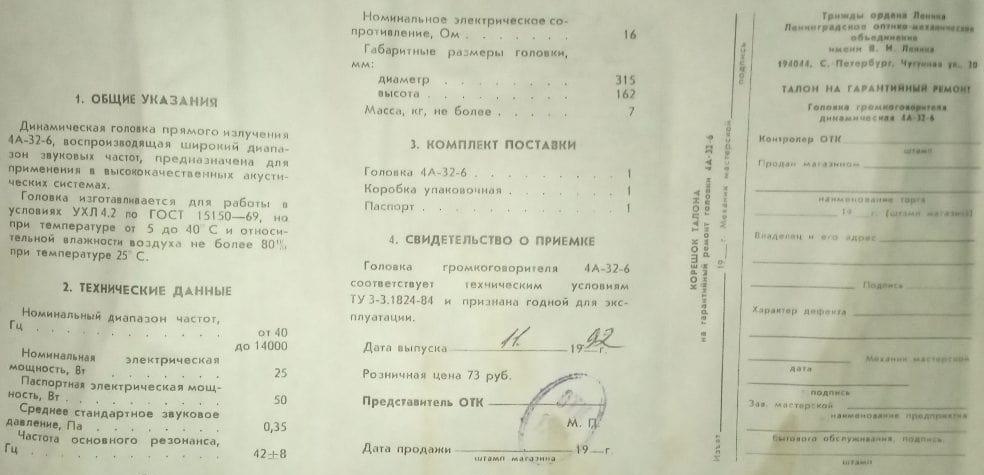

Паспорт на громкоговоритель 4А-32-6:
