Динамик 4А-54 «Ломо»: технические характеристики и описание

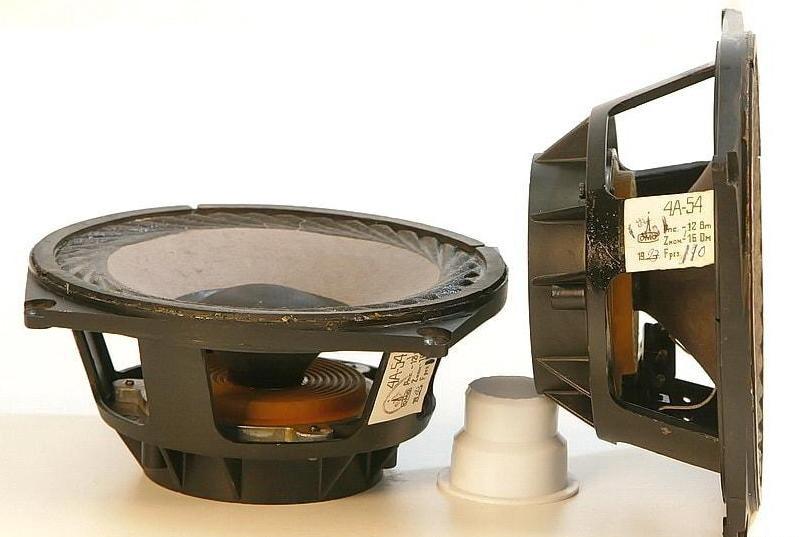

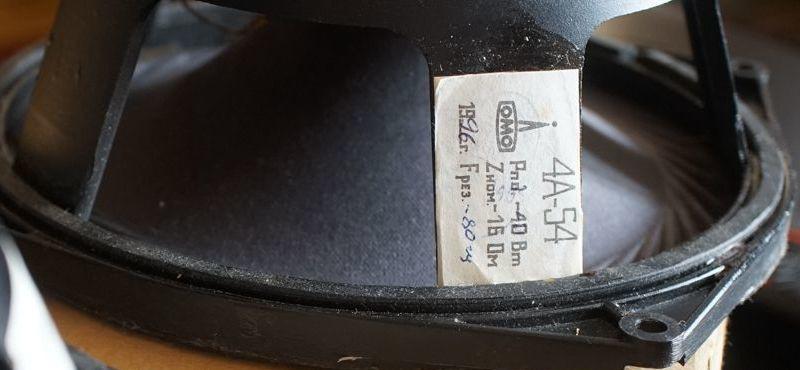

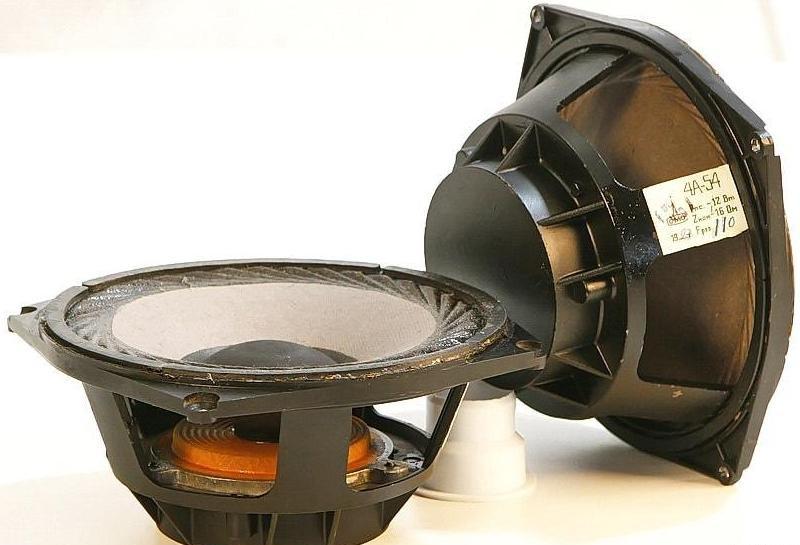

Головка громкоговорителя 4А-54 производилась Ленинградским оптико-механическим объединением им. Ленина (). Этот среднечастотный динамик предназначен для воспроизведения звукового диапазона частот в профессиональных акустических системах. Аппарат рассчитан на эксплуатацию в температурном диапазоне от +5 до +40 °С. Для сравнения, схожие решения, такие как 4А-44, часто используются в бытовых колонках, тогда как 4А-54 отличался повышенной надежностью.

Технические характеристики 4А-54 «Ломо»

Основные параметры динамика, необходимые для подбора усилителя и расчета АС:

Диапазон частот: 50 – 8000 Гц
Чувствительность: 95 дБ
Неравномерность АЧХ: 12 дБ

Номинальная мощность: 12 Вт
Частота основного резонанса (Fs): 100 – 118 Гц

Номинальное сопротивление: 12 Ом
Масса: более 2 кг

Конструкция и описание динамика 4А-54

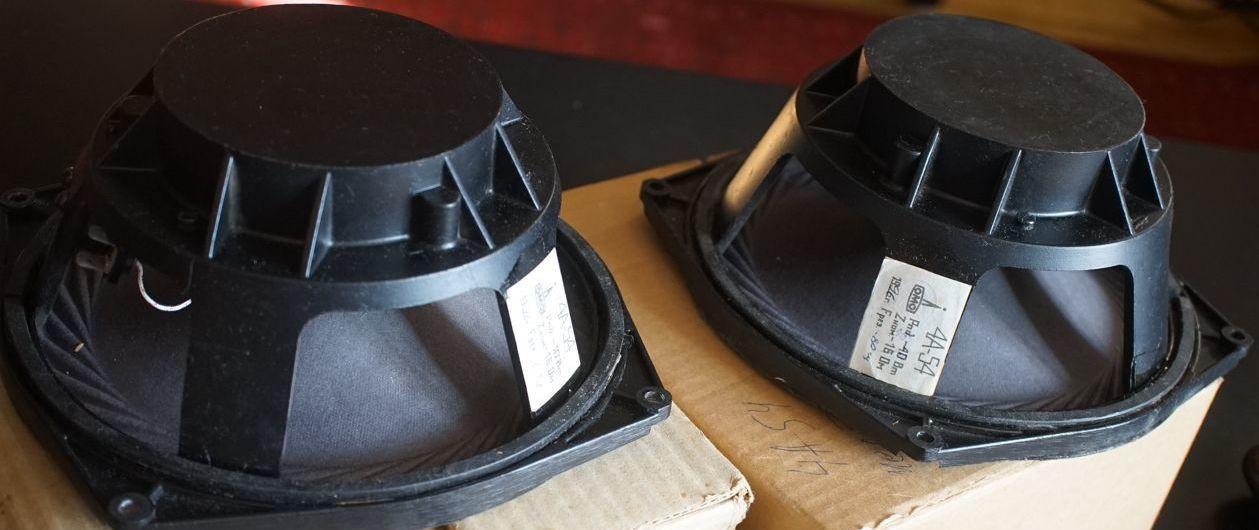

Громкоговоритель выполнен по электродинамической схеме с круглым диффузором и закрытой магнитной системой. Конструкция 4А-54 во многом схожа с широкополосным динамиком 4А-44, однако имеет ряд отличий в деталях.

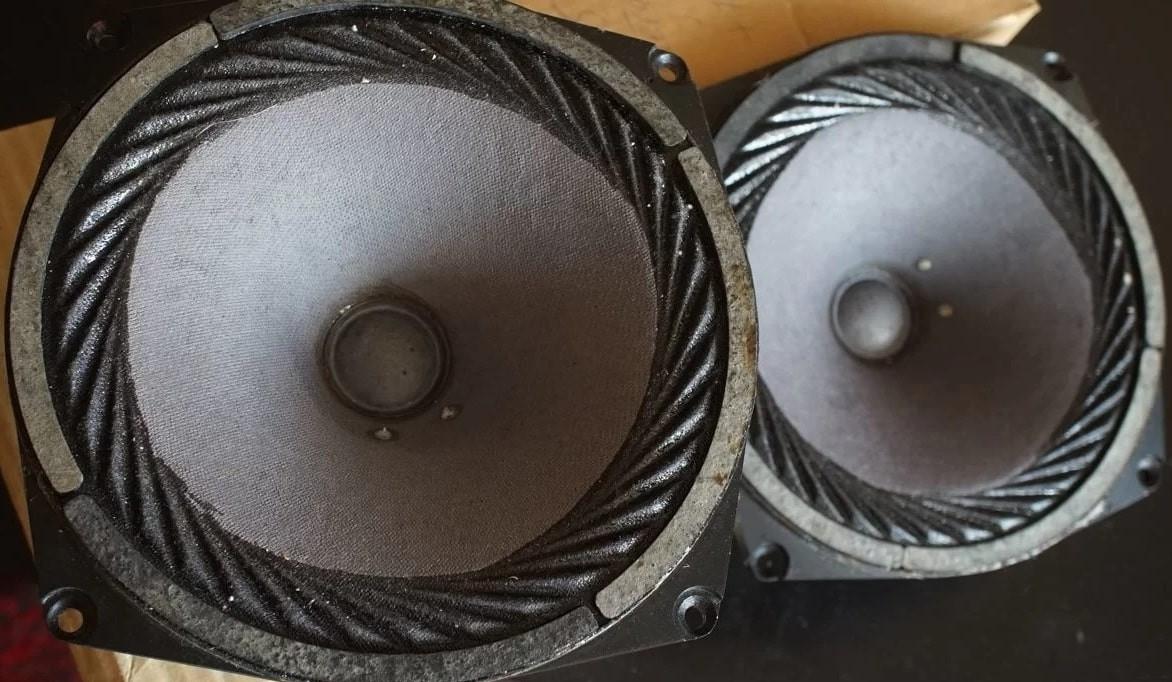

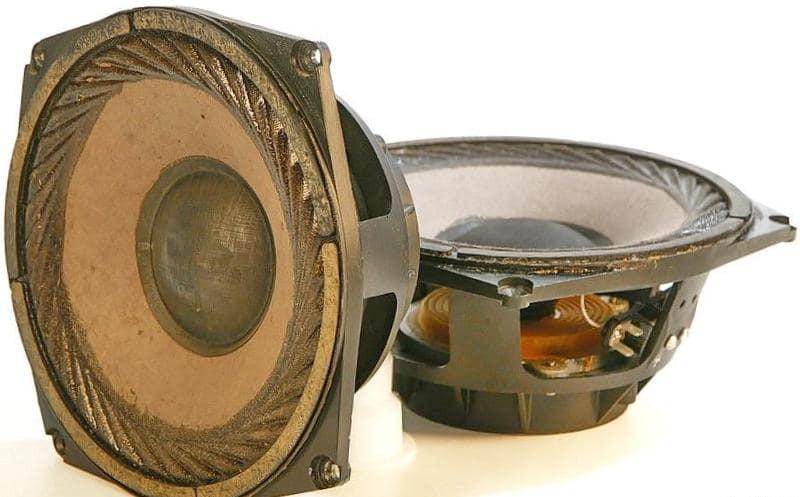

Диффузор двухконусный, изготовлен из бумажной массы, что обеспечивает мягкий и теплый звук. Подвес тангенциального типа, также бумажный, с дополнительной пропиткой для повышения демпфирования. Диффузородержатель выполнен методом литья из алюминиевого сплава, что придает конструкции жесткость. Центрирующая шайба тканевая, пылезащитный колпачок — тканевый, с пропиткой.

Магнитная система включает керн диаметром 40 мм. Звуковая катушка имеет диаметр 40,5 мм. Общее число витков проводом ПЭЛ 0,17 мм в катушке составляет 132. Ширина воздушного зазора — 1,1 мм. Для замены или ремонта можно рассмотреть аналоги, например, 5 ГДШ-2-4 (3 ГД-40), хотя их параметры могут отличаться.
