Высокочастотный динамик 5 ГДВ-8 «Кинап»: характеристики, размеры и аналоги

Высокочастотный динамик 5 ГДВ-8 «Кинап» — легендарный громкоговоритель советского производства, выпускавшийся на заводе в Самарканде. Благодаря надежной конструкции и бумажному диффузору, этот ВЧ-драйвер обеспечивает чистый и детализированный звук. Динамик идеально подходит для создания акустических систем, фазоинверторов и закрытых ящиков, где требуется точная передача высоких частот. Его компактные размеры и высокая чувствительность позволяют интегрировать его в различные аудиоустройства, от радиоаппаратуры до профессиональных мониторов.

Особенностью модели является высокая эффективность преобразования электрического сигнала в звук даже при небольшой мощности. Это делает 5 ГДВ-8 отличным выбором как для домашних Hi-Fi систем, так и для реставрации vintage-акустики. Динамик устойчив к перегрузкам и сохраняет стабильность параметров при длительной эксплуатации.

Технические характеристики и размеры динамика 5 ГДВ-8

Ниже приведены полные технические параметры советского ВЧ-динамика, необходимые для расчета акустического оформления и подбора кроссовера.

Параметр	Значение
Тип громкоговорителя	Высокочастотный (ВЧ)
Номинальная мощность	20 Вт
Минимальная рабочая мощность	от 2 Вт
Номинальное сопротивление	8 Ом
Диаметр диффузора	52 мм (излучающая поверхность 39,2 мм)
Ход диффузора (Xmax)	3 мм
Внешние размеры	Ø108 х 94 мм
Вес динамика	3 кг
Диаметм магнита	20 мм
Полярность	Постоянная
Производитель	Завод «Кинап», г. Самарканд

Конструкция и особенности звучания

Конструкция динамика 5 ГДВ-8 отличается продуманной инженерной мыслью. Диафрагма выполнена из дюралюминиевой фольги толщиной 0,6 мм и весом всего 1,4 г, что обеспечивает высокую скорость отклика и прозрачность звука. Подвес тангенциальной формы приклеен к диафрагме, а центрирующая шайба имеет плоскую металлическую форму с гофром.

Звуковая катушка намотана на каркасе из дюралиевой фольги (толщина 0,006 мм) с внутренним диаметром 39,2 мм. Такая легкая конструкция подвижной системы позволяет динатику выдавать чистый, детализированный звук без искажений (дисторсии) даже на высоких уровнях громкости. Звучание 5 ГДВ-8 характеризуется как «воздушное» и точное, что делает его незаменимым для передачи верхних октав в музыкальных композициях.

При создании акустической системы важно учитывать, что этот динамик может использоваться не только в составе сложных многополосных систем, но и как самостоятельный элемент, например, в паре с более мощными низкочастотными драйверами, такими как динамик 5 ГДШ-6-4.

Применение в акустических системах

Динамик 5 ГДВ-8 «Кинап» универсален в применении. Он эффективно работает в различных типах акустических оформлений:

• Закрытый ящик (ЗЯ): обеспечивает наиболее точную и быструю атаку звука.
• Фазоинвертор: позволяет расширить нижнюю границу воспроизводимых частот и увеличить громкость.

• Открытый ящик: подходит для простых конструкций и ретро-аудио.

Благодаря высоким характеристикам, этот ВЧ-драйвер часто ищут для замены в старых советских колонках или для создания авторских акустических систем (АС) энтузиастами.

Аналоги и чем заменить 5 ГДВ-8

Если оригинальный динамик 5 ГДВ-8 найти не удалось, можно рассмотреть его аналоги по размерам и электрическим параметрам. К близким по характеристикам моделям относятся:

• 6 ГДВ-7
• 4 ГДВ-5

• 8 ГДВ-10

Также в качестве альтернативы для ВЧ-диапазона можно рассмотреть другие модели советского производства, например, динамик 4-Д-6 «Кинап», который часто используется в более компактных акустических системах.

Фотографии и инструкция по замене

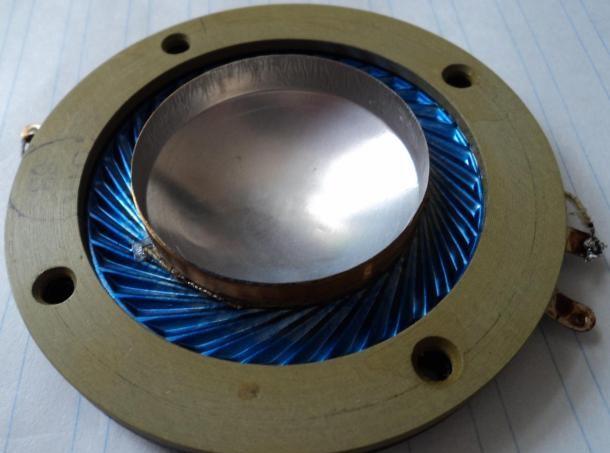

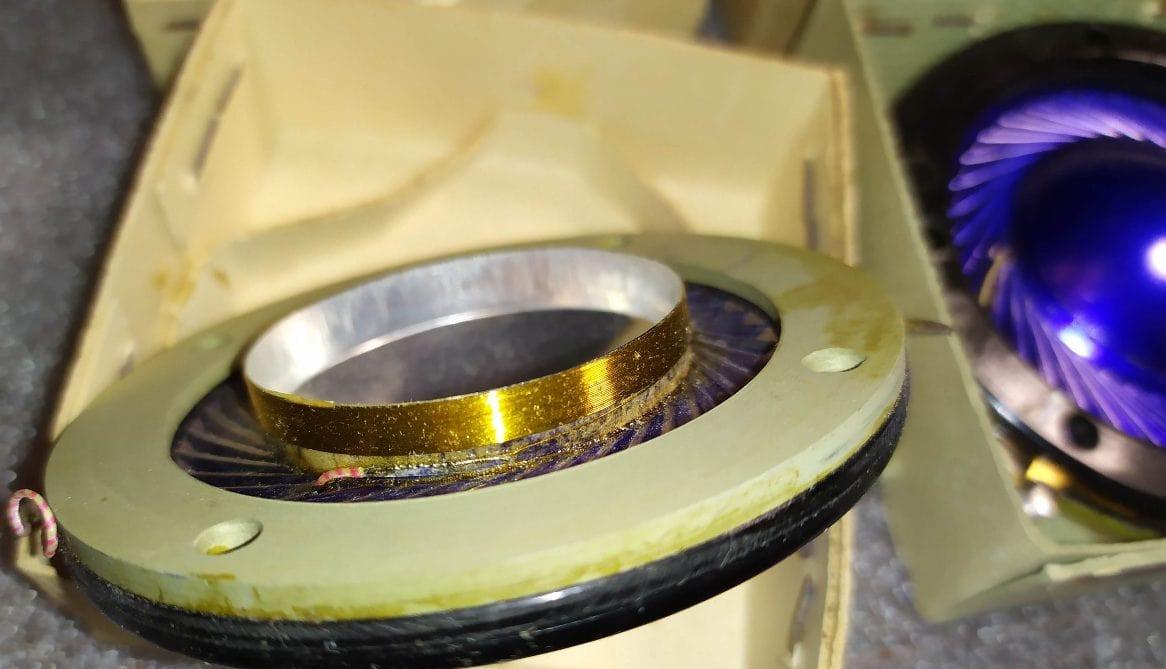

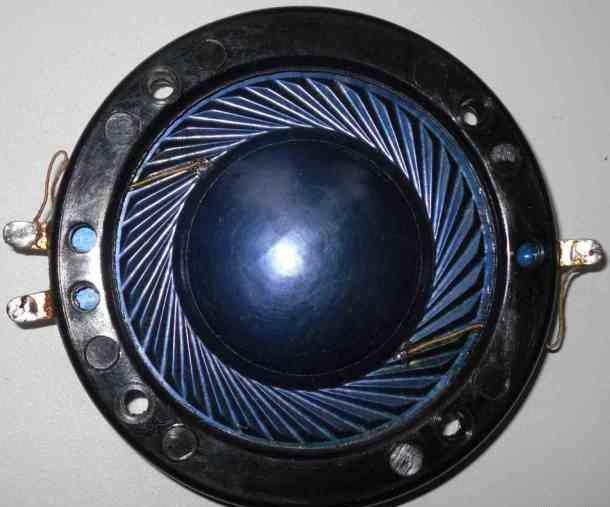

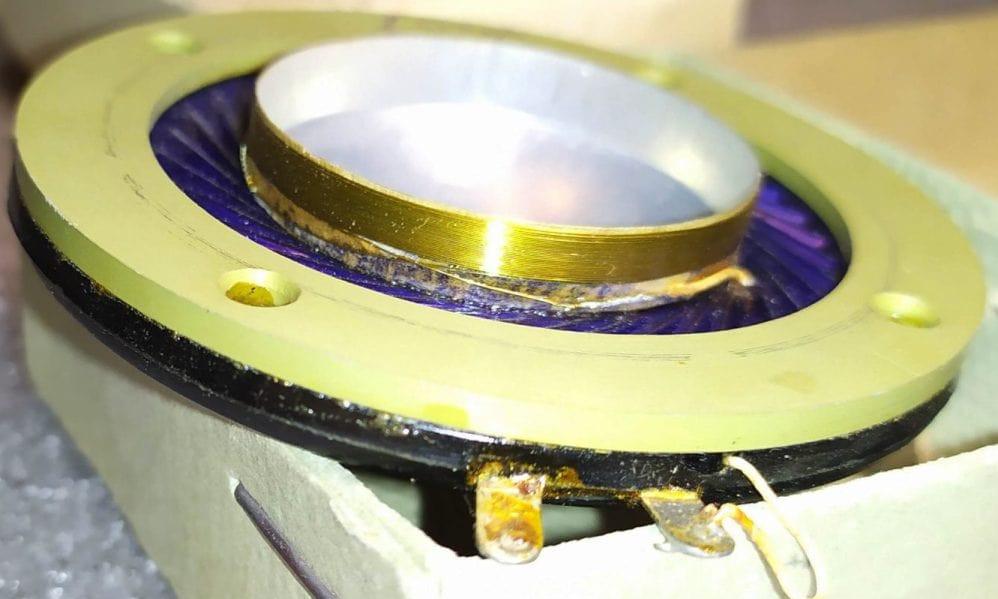

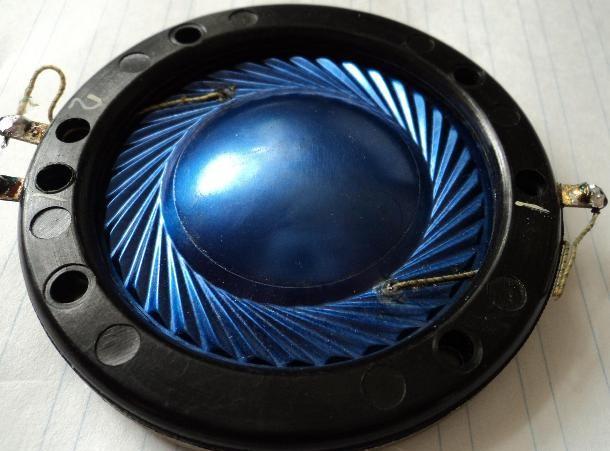

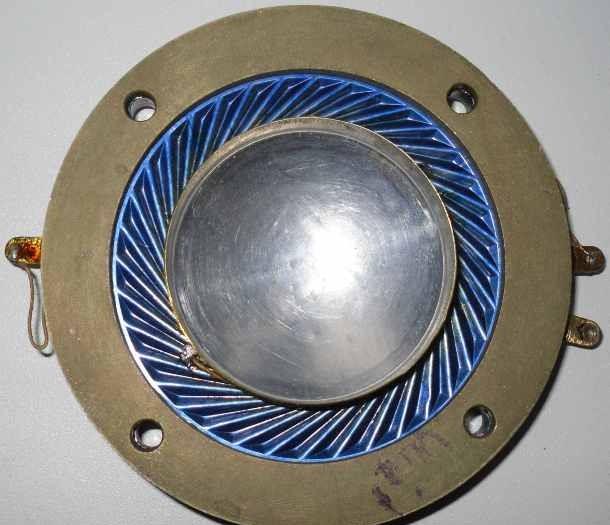

Ниже представлены фотографии динамика 5 ГДВ-8 «Кинап», включая вид с родным рупором, а также схема замены подвижной системы.

Технические характеристики:

Внешние размеры: Ø108х94 мм

Вес: 3 кг

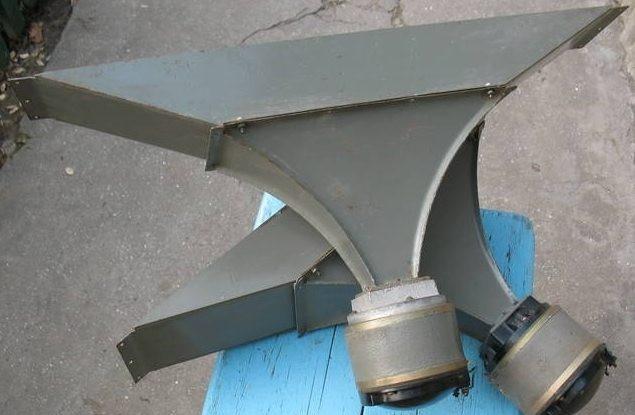

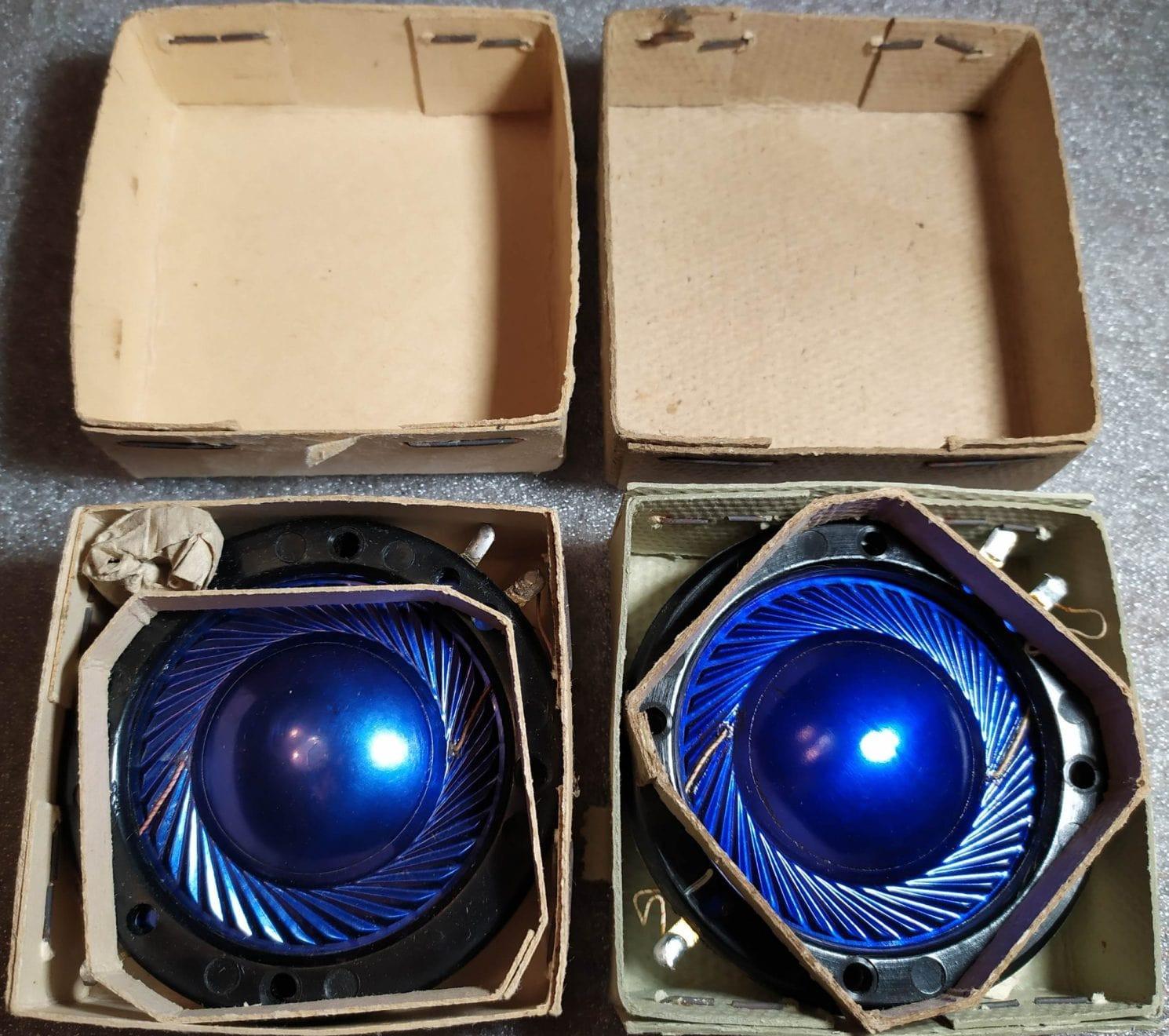

5ГДВ-8 с родным рупором:

Описание конструкции

Диафрагма со сферическим куполом изготовлена из дюралюминиевой фольги толщиной 0,6 мм и весом 1,4 г. Подвес верхнего края излучателя тангенциальной формы, приклеен к диафрагме. Излучающая поверхность имеет диаметр 39,2 мм. Центрирующая шайба плоская металлическая, с тангенциальным гофром. Звуковая катушка намотана на каркасе из дюралиевой фольги толщиной 0,006 мм с внутренним диаметром 39,2 мм и внешним – 40,2 мм.

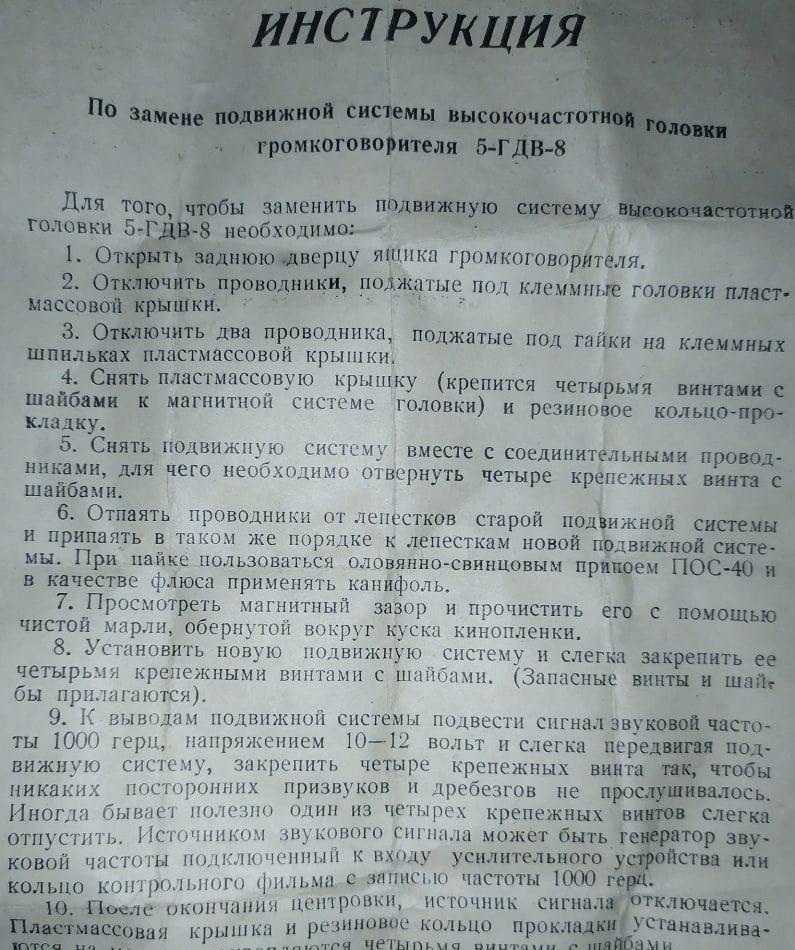

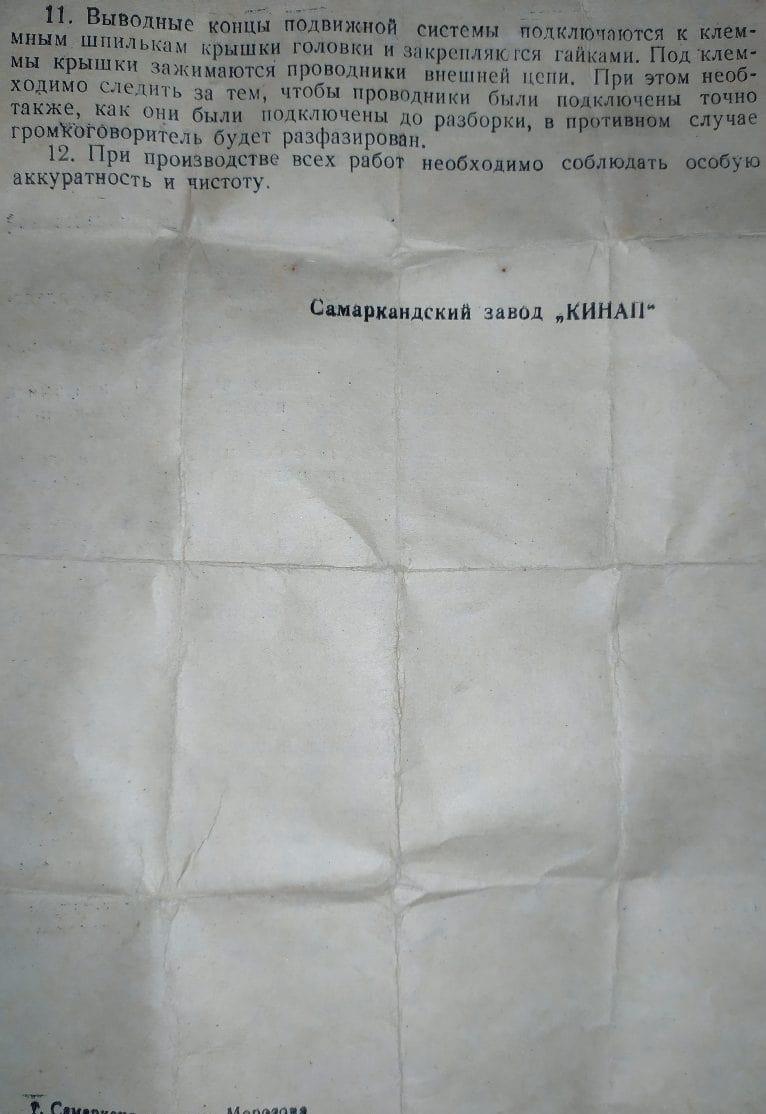

Инструкция по замене подвижной системы:

Фото прислал Vladi
