5-и полосный эквалайзер

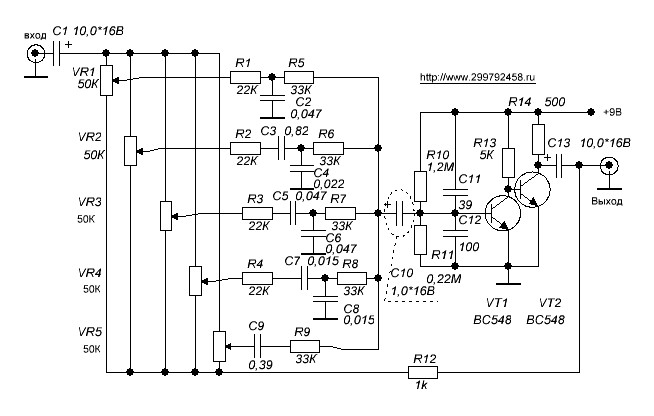

На рисунке показана схема простого пяти полосного эквалайзера. Каналы настройки эквалайзера имеют пять средних частот: 60Гц, 100Гц, 1кГц, 3кГц, 12кГц. При необходимости входную часть эквалайзера можно изменить добавив еще несколько полос регулирования изменив номиналы RC фильтров уже имеющихся каналов регулирования.

Источник — www.eleccircuit.com/5-channel-graphic-equalizer-by-bc548-transistor/
