Ремонт динамика 50 ГДН-3-30: восстановление ППУ и гибридной магнитной системы

Ремонт динамика 50 ГДН-3-30 (аналог 25 ГД-42) часто требует комплексного подхода, особенно когда подвесы ППУ полностью разрушены, а магнитная система деградировала. Ниже описан реальный случай восстановления двух динамиков, доставшихся в ужасном состоянии после хранения в сарае, с применением нестандартных решений и гибридной сборки.

Исходное состояние динамиков было критическим: у одного отклеился магнит, который зажал и разрушил катушку, у второго магнит был полностью демонтирован. Диффузоры имели продавленные колпаки, центрирующие шайбы вытянуты, подвесы ППУ разрушены. Однако подвижная часть с уцелевшей катушкой позволила рассмотреть варианты восстановления. Для начала был приобретен комплект запчастей на сайте remdinamik.ru: ППУ подвесы, центрирующие шайбы и пылезащитные колпаки.

Первый этап «реставрации» включал склейку расклеенной магнитной системы с использованием трубчатой оправки. После установки новых ППУ и центрирующих шайб подвижная часть с уцелевшей катушкой была собрана обратно в магнитный зазор.

Гибридное восстановление: замена магнита и катушки

Со вторым динамиком ситуация была сложнее: поврежденная катушка требовала полной замены, а магнит отсутствовал. В ходе поисков был найден подходящий магнит от динамика . Это позволило реализовать проект в режиме «ГИБРИД»:

• Корзина и подвижная часть — от оригинального 50 ГДН-3-30.
• Магнитная система — от 30 ГД-2.

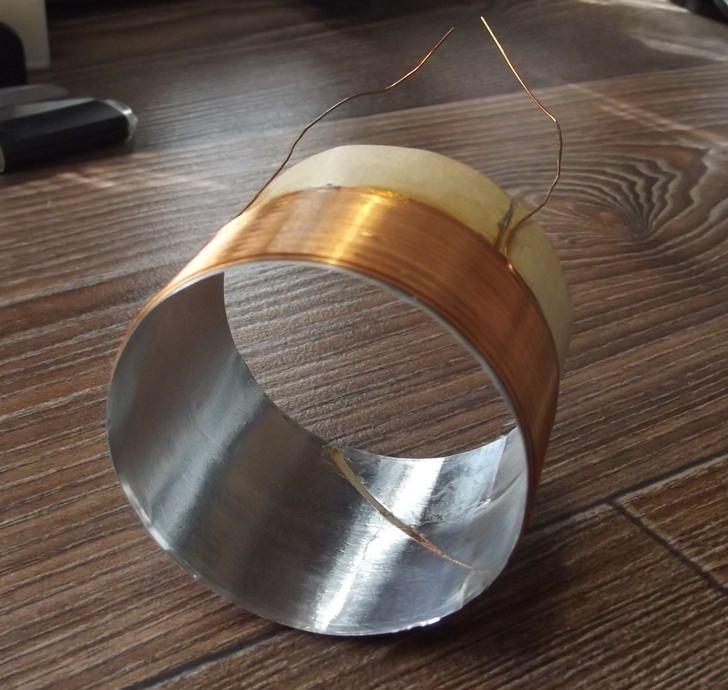

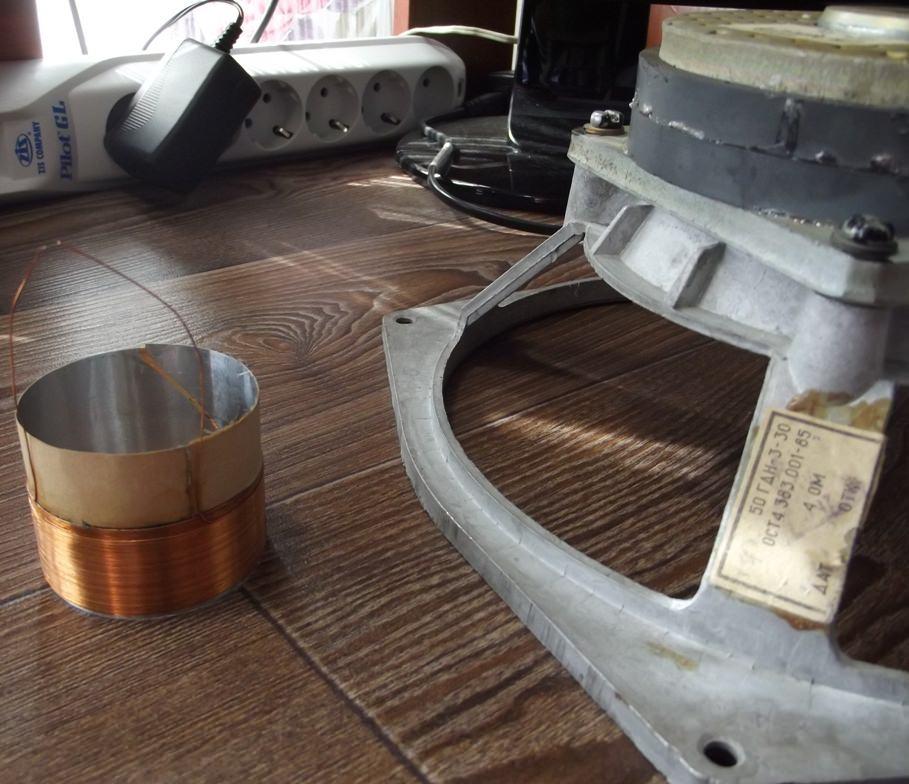

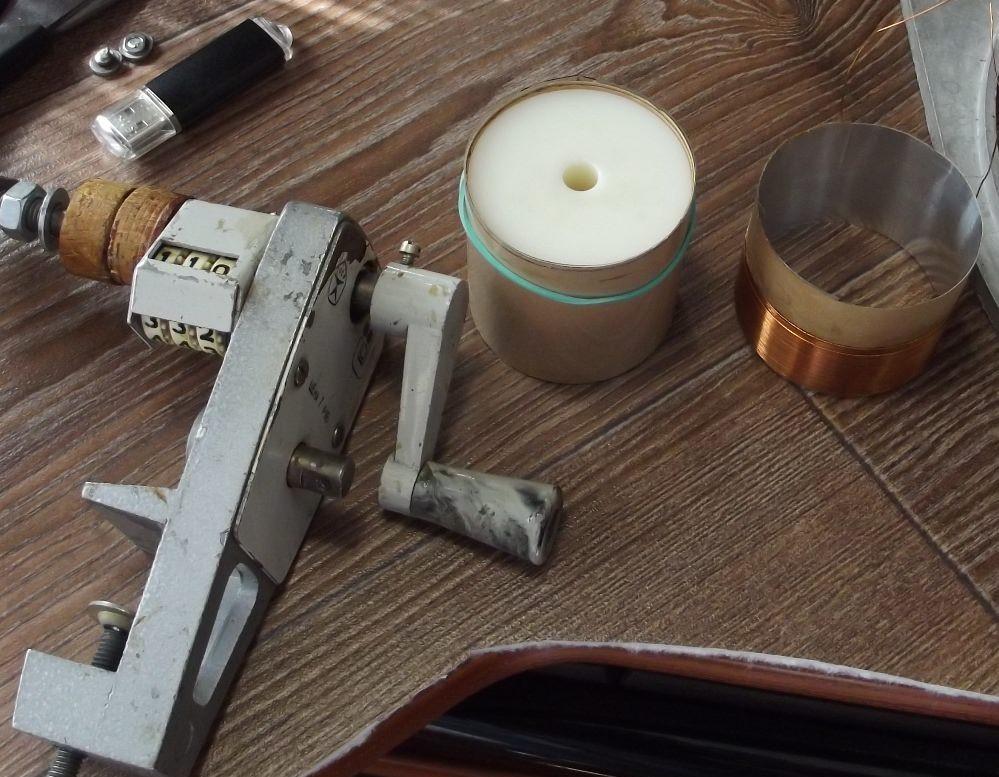

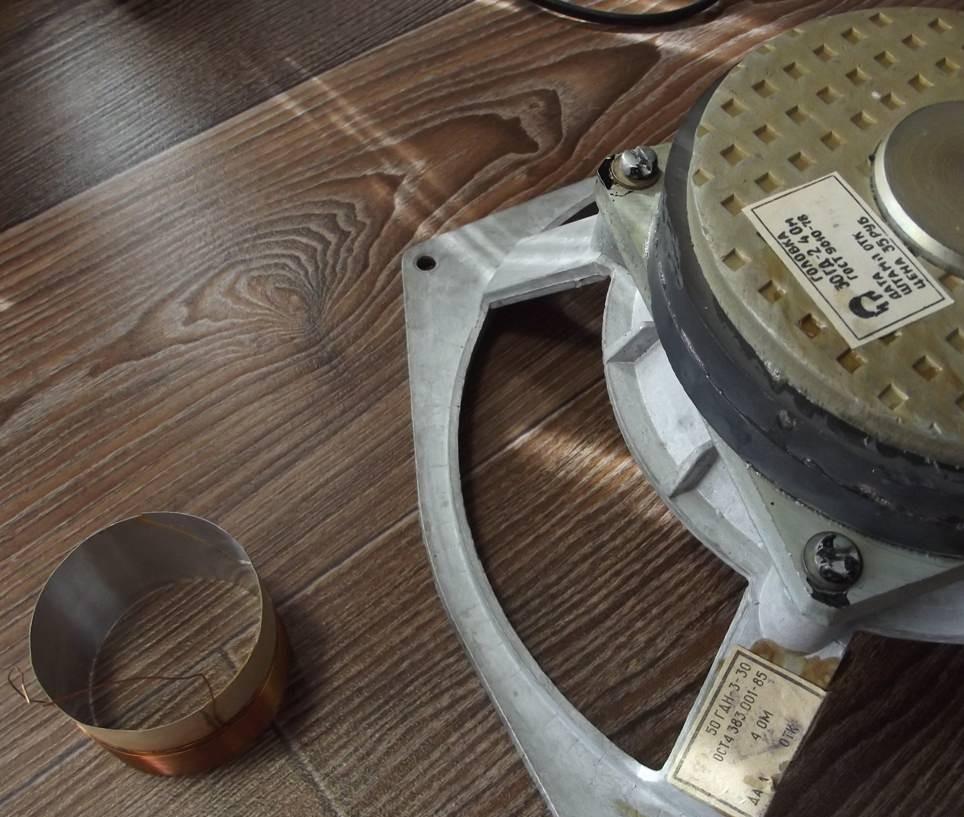

Магнитная система 30 ГД-2 больше по длине, а в керне отсутствует отверстие для прохода воздуха. Для решения этой проблемы были изготовлены новые звуковые катушки по данным 30 ГД-2 с использованием каркаса из алюминиевой фольги толщиной 0,1 мм. В диффузоре (вблизи основания) были проделаны два отверстия диаметром 8 мм для вентиляции магнитного зазора. В финале восстановления отверстия были заклеены кусочком капронового «бантика» для защиты от засоса пыли, по аналогии с конструкцией 30 ГД-2.

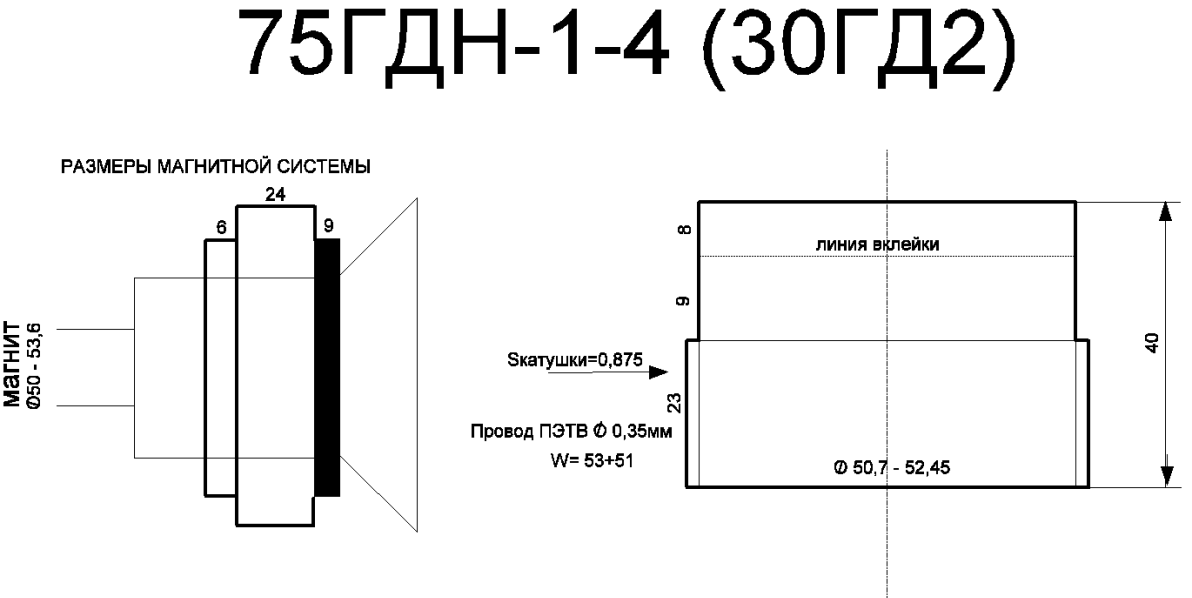

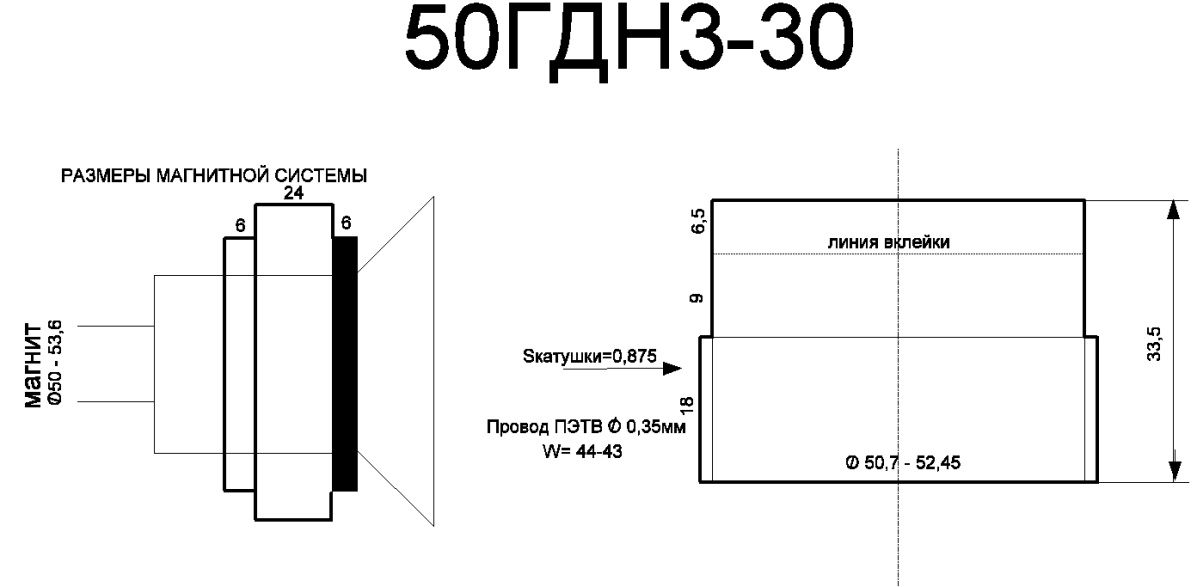

Для детального понимания конструкции привожу чертежи магнитных систем и звуковых катушек обоих динамиков. Процесс сборки гибридной системы требует точной подгонки, но позволяет получить рабочий элемент с улучшенными характеристиками.

Технология пропитки диффузора

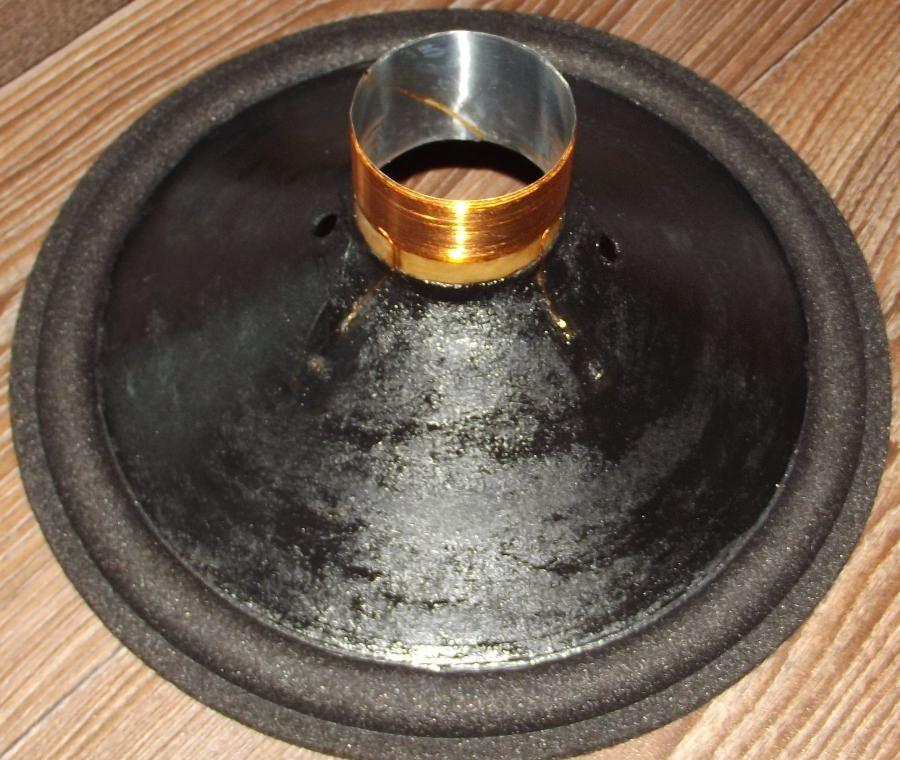

Важным этапом восстановления является укрепление бумажного диффузора. Диффузоры были промыты водой с последующей просушкой, а затем обработаны растворителем №646. После высыхания они были покрыты тушью чертёжной черного цвета с обеих сторон. Эта пропитка значительно упрочняет поверхностный слой бумаги.

Далее диффузоры покрывались тонким слоем клея ПС (раствор полистирола в бутилацетате или этилацетате). Этот полистироловый клей, широко использовавшийся в советское время для сборки моделей от завода «Юный техник», обладает отличными свойствами: он быстро сохнет, практически не добавляет веса диффузору и создает прочную защитную пленку. Фотографии пошагового процесса нанесения пропитки представлены ниже.

Итоги и применение

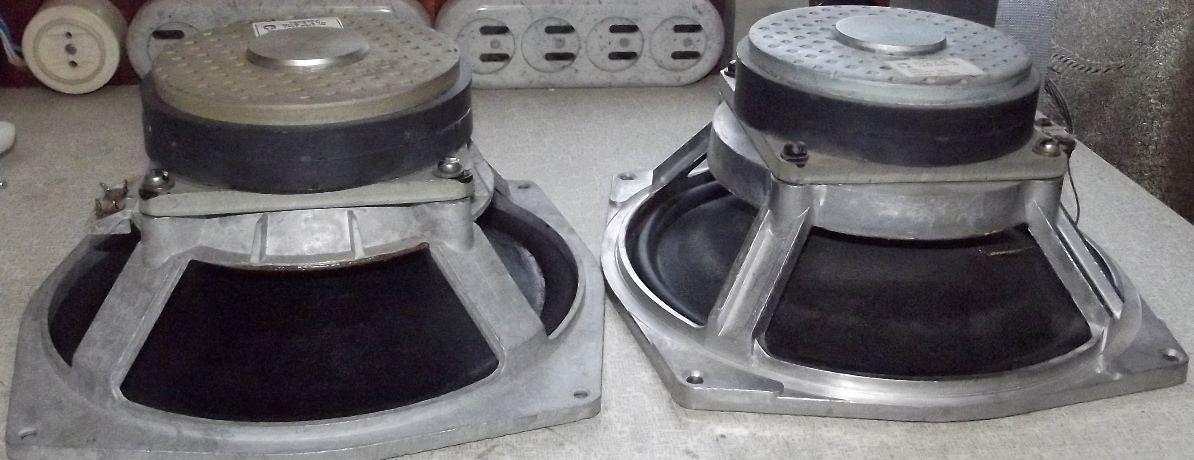

В заключение привожу фото двух восстановленных динамиков: слева — в режиме «гибрид», справа — (новый) для сравнения.

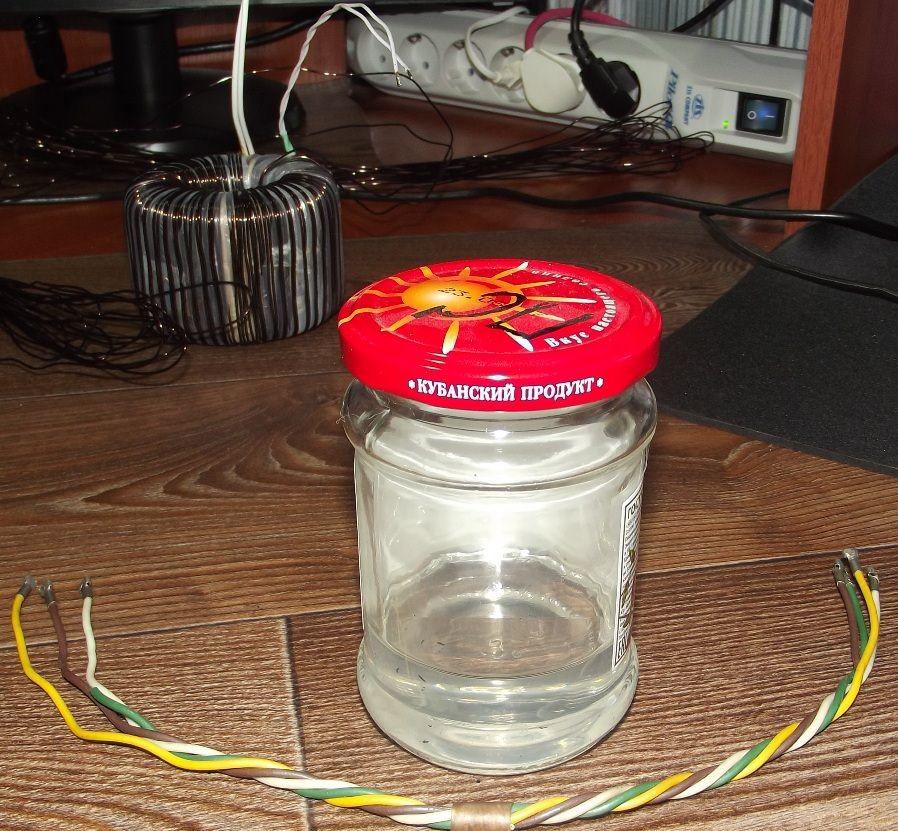

Также представлены фото клея ПС в банке и «шунта» от древних шаговых искателей старых АТС. Проводники из шунта используются для создания «вечных» гибких подводящих проводов для динамиков мощностью до 200 Вт (при мощности свыше 200 Вт используется два проводника без снятия изоляции). Это доказательство их надежности: применение с 1979 года не выявило ни одной поломки.

Восстановленный динамик-гибрид планируется использовать в изготовлении сабвуфера (материал доступен на сайте). Для тех, кто интересуется другими проектами по восстановлению и доработке акустических систем, рекомендую ознакомиться с материалами по полному восстановлению 100 ГДН-3-8 и доработке фильтров колонок 35 АС-018.

С уважением, Олег Алатов
