Динамик 6 ГДШ-1А-4: характеристики и применение в акустике

Модель 6 ГДШ-1А-4 — это советский широкополосный громкоговоритель, выпускавшийся ПО «Радиотехника» (г. Рига). В отличие от современных аналогов, эта модель представляет собой классическую электродинамическую систему, которая до сих пор ценится аудиофилами за специфическое, «теплое» звучание. Динамик обладает номинальной мощностью 6 Вт и сопротивлением 4 Ом, что делает его отличным выбором для самодельных акустических систем и ретро-аудиопроектов. Подробнее о других советских динамиках можно узнать в статье про Динамик 6 ГД-1 RRR.

Громкоговоритель 6 ГДШ-1А-4 отличается овальной формой и экранированной магнитной цепью, что позволяет использовать его вблизи электронных приборов без риска искажения картинки. Корзина выполнена из штампованной стали, а версия с кольцевым ферритовым магнитом (в отличие от ) обеспечивает стабильную работу в широком диапазоне частот. Благодаря компактным размерам и высокой прочности, он легко интегрируется как в закрытые ящики (AC), так и в фазоинверторы.

Данный широкополосник способен воспроизводить частоты в диапазоне от 80 Гц до 12,5 кГц с неравномерностью АЧХ 14 дБ. Это делает его универсальным решением для домашних аудиосистем, компьютерных колонок и пассивных акустических систем. При правильной настройке корпуса динамик выдает насыщенное и детализированное звучание, подходящее для вокальной музыки и речевого контента.

Применение динамика 6 ГДШ-1А-4

Широкополосные динамики модели 6 ГДШ-1А-4 предназначены для работы в открытых акустических системах второй группы сложности. Они подходят как для помещений, так и для использования на открытом воздухе при условии защиты от влаги. Благодаря возможности подключения к усилителям с выходной мощностью от 1 Вт, этот динамик эффективен даже в маломощных системах. Для тех, кто ищет более современные решения с высоким КПД, рекомендуем обратить внимание на Динамик 6 ГДВ-7-16.

Аналоги динамика 6 ГДШ-1А-4

При поиске замены или компонента для сборки парных АС, стоит рассмотреть модели со схожими габаритами и характеристиками. К наиболее близким аналогам относятся:

• 6 ГДШ-3 — более ранняя модель с похожими параметрами;
• 6 ГД-2 — классический советский динамик;
• 6 ГДН-1-4 — низкочастотный аналог для специфических задач.

Характер звучания динамика 6 ГДШ-1А-4

Звучание 6 ГДШ-1А-4 характеризуется естественностью и минимальными искажениями на средних частотах. Коэффициент гармоник составляет всего 3% на частотах свыше 1000 Гц, что обеспечивает чистоту звука. Динамик хорошо справляется с передачей низких частот (резонансная частота 75 Гц), хотя для глубокого баса потребуется правильно рассчитанный объем корпуса. Он идеально подходит для прослушивания джаза, вокала и акустической музыки.

Характеристики широкополосного динамика 6 ГДШ-1А-4

Изготовитель: ПО «Радиотехника», г. Рига.

Назначение: для применения в открытых акустических системах второй группы сложности бытовой радиоаппаратуры для работы в помещениях и на открытом воздухе.

Технические характеристики:

Диапазон частот: 80 – 12500 Гц

Неравномерность АЧХ: 14 дБ

Чувствительность: 92 дБ

Коэффициент гармоник при рабочей мощности:

125 Гц: 7%

200 – 630 Гц: 5%

свыше 1000 Гц: 3%

Сопротивление: 4 Ом

Рабочая мощность: 0,8 Вт

Паспортная мощность: 6 Вт

Долговременная мощность: 6 Вт

Полная добротность: 1 (± 0,2)

Частота основного резонанса: 75 Гц (±25 Гц)

Размеры: 200х125 мм

Вес: 0,48 кг

Особенности конструкции:

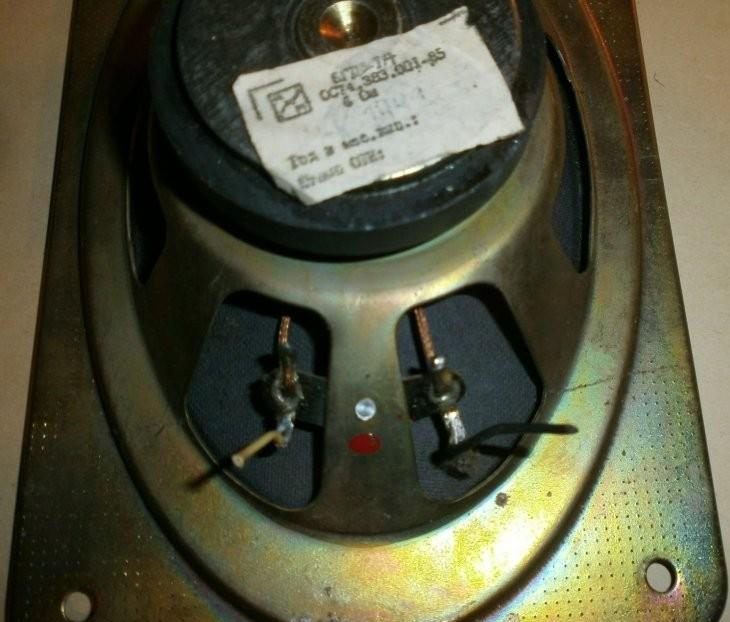

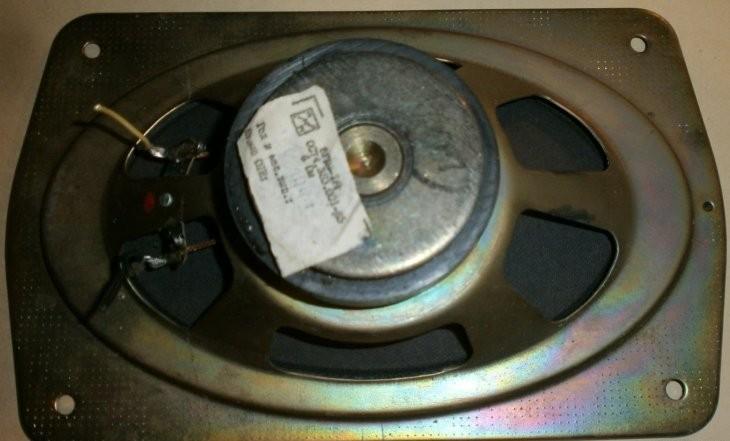

Головка громкоговорителя электродинамического типа, широкополосная, овальная, с экранированной магнитной цепью. Корзина изготовлена из штампованной стали. Версия с кольцевым ферритовым магнитом в отличии от .

Подвижная система:

1. Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,14 мм, намотка двухслойная, общее число витков 50, в первом слое 26 витков, во втором 24, высота намотки 4,4 мм, омическое сопротивление 3,7 Ом. Каркас звуковой катушки изготовлен из бумаги марки ЭН-70. Высота ЗК 13 мм, внутренний диаметр 17,3 мм, внешний (вместе с намоткой) 18,1 мм.

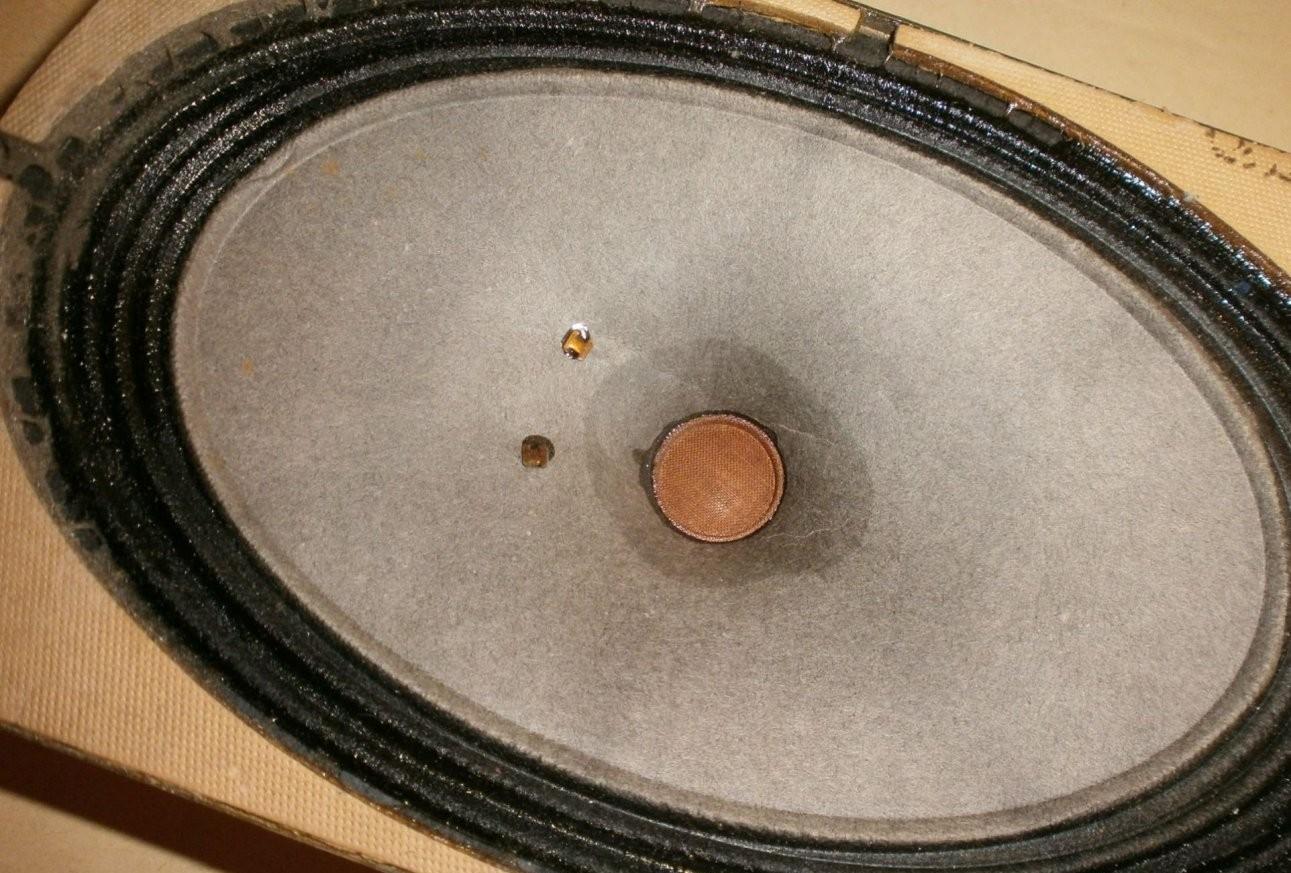

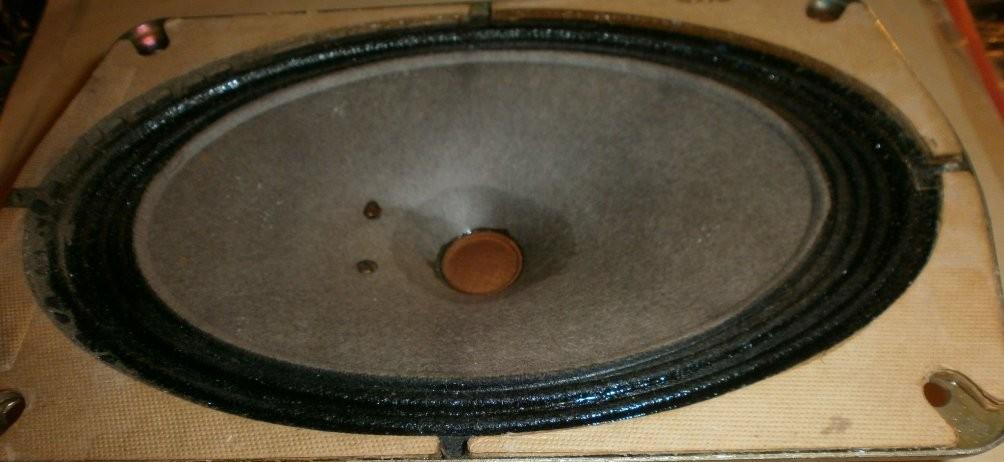

2. Диффузор с подвесом изготовленный из бумажной массы с пропиткой.
3. Центрирующая шайба, изготовлена из пропитанной ткани.
4. Пылезащитный колпачок из ткани.
