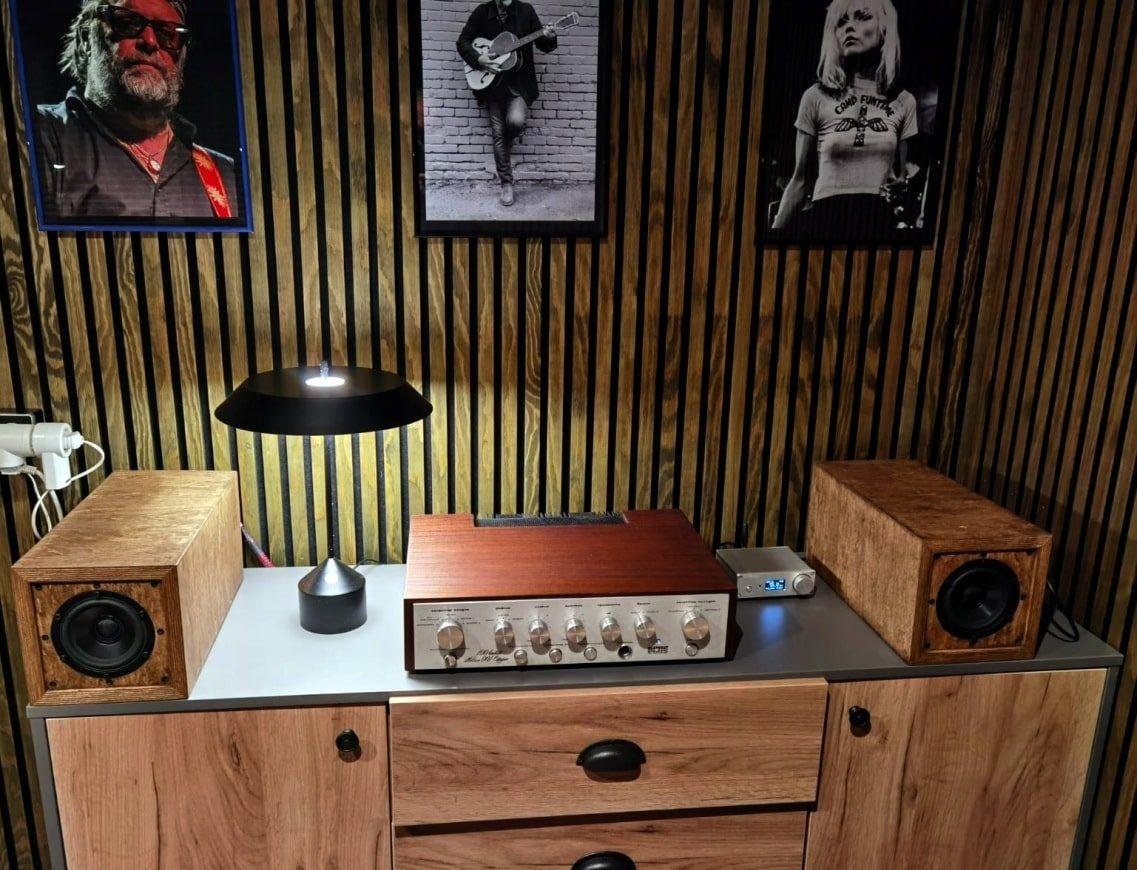

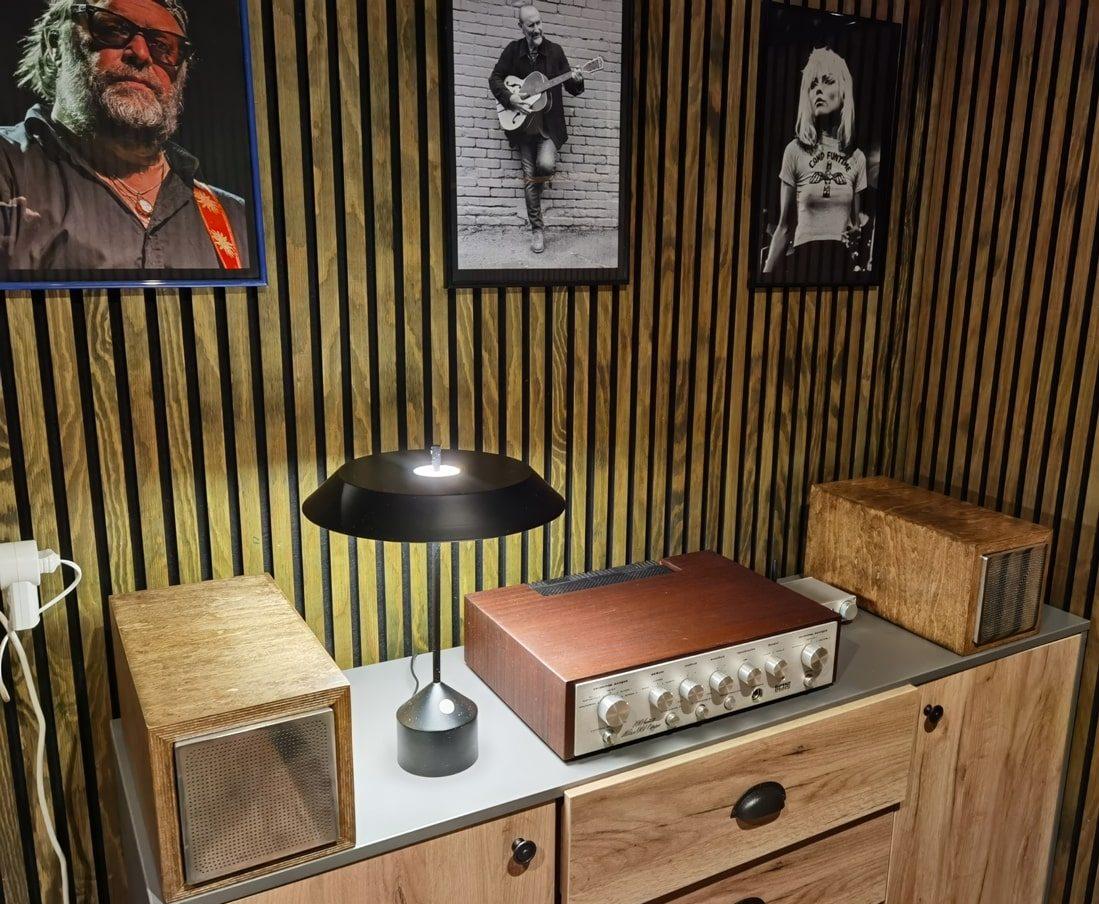

Решил сделать колонки по мотивам 6АС-2. Пропорции корпуса остались те же, только увеличился до 185х185х370 мм.

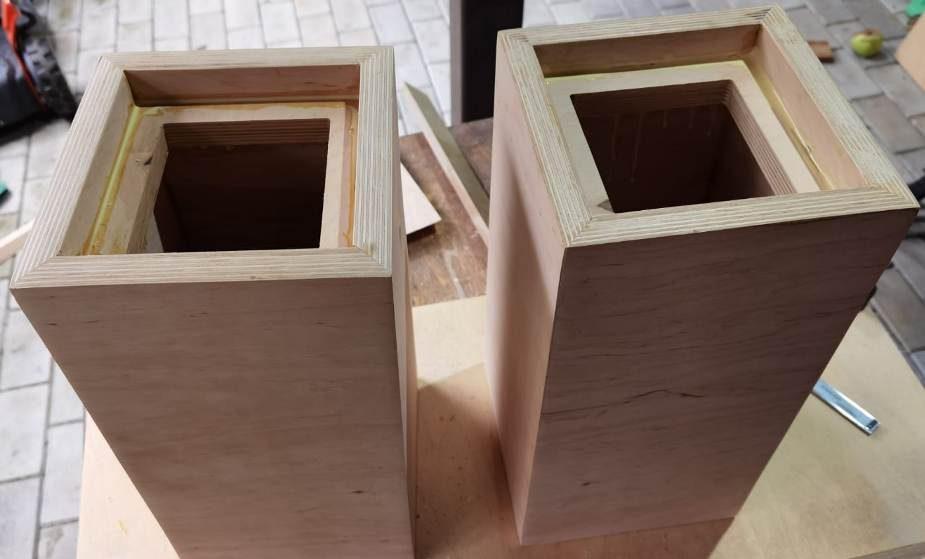

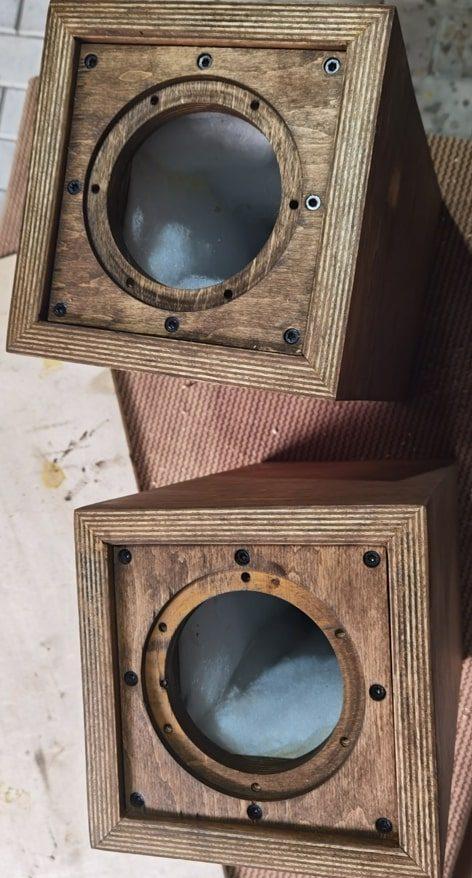

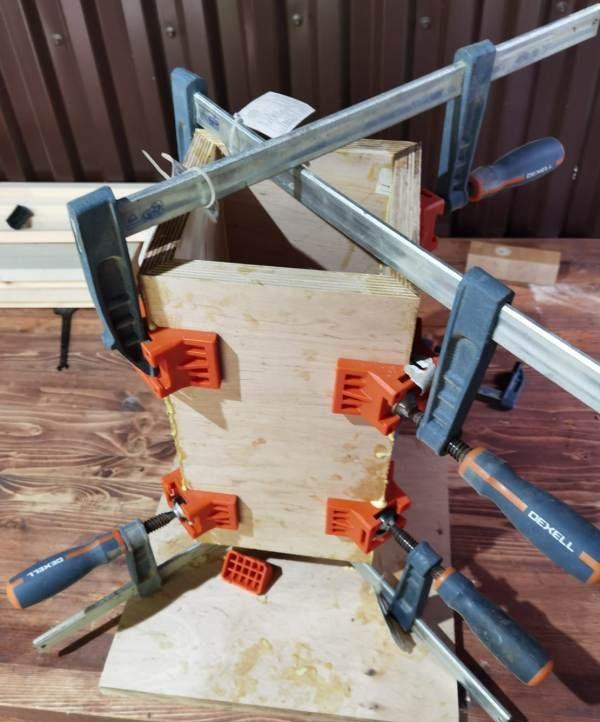

Корпус изготовлен из фанеры толщиной 20 мм и получился очень жестким.

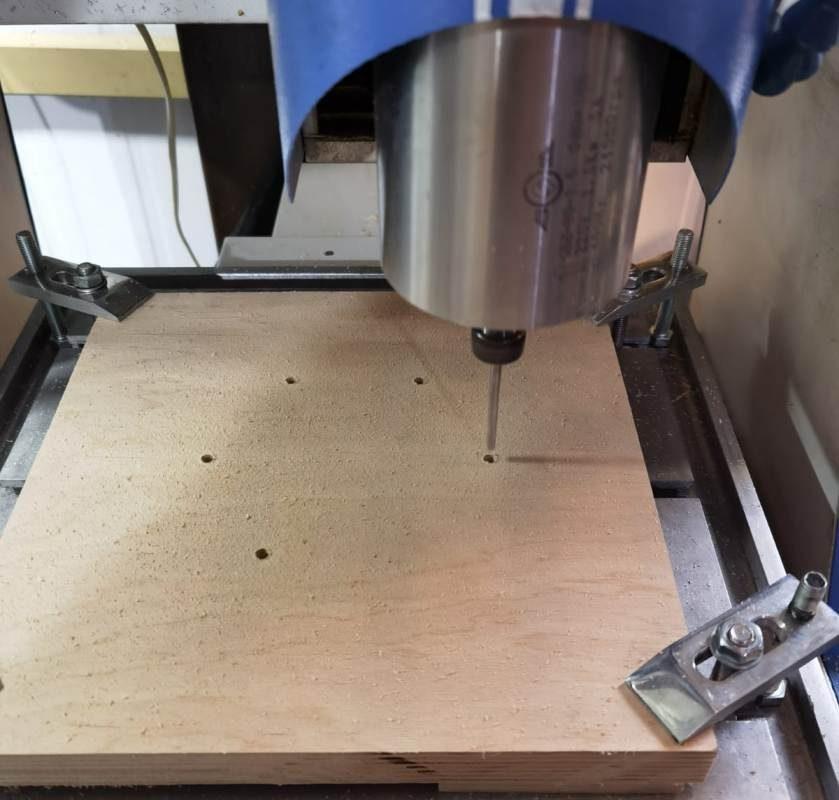

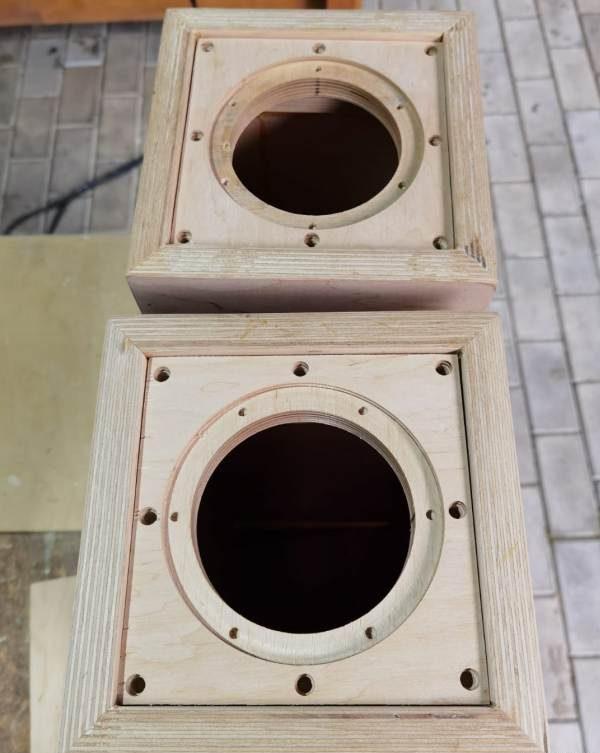

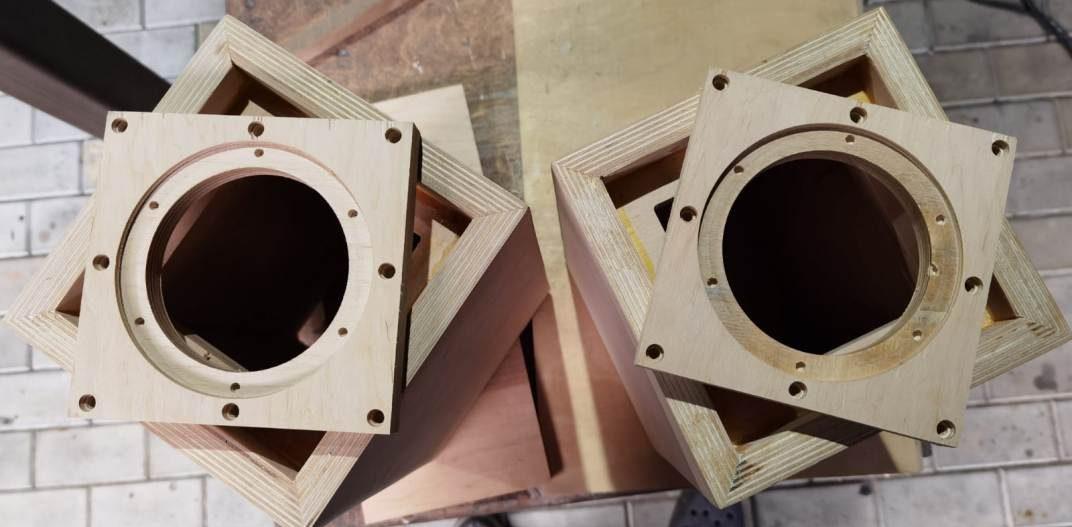

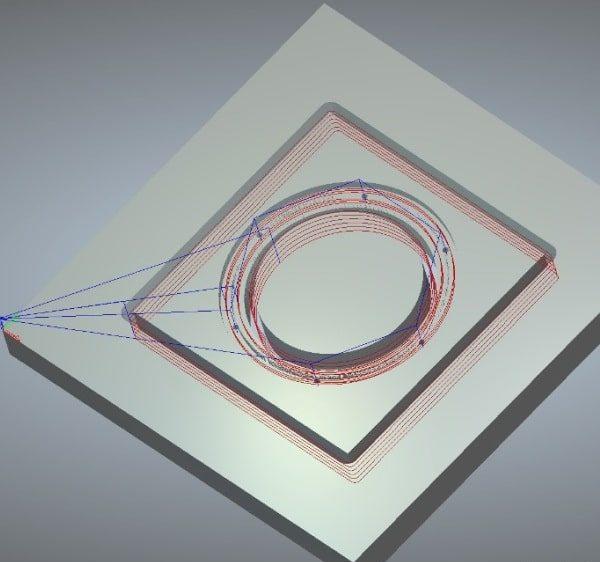

На ЧПУ были вырезаны распорки, передние и задние панели.

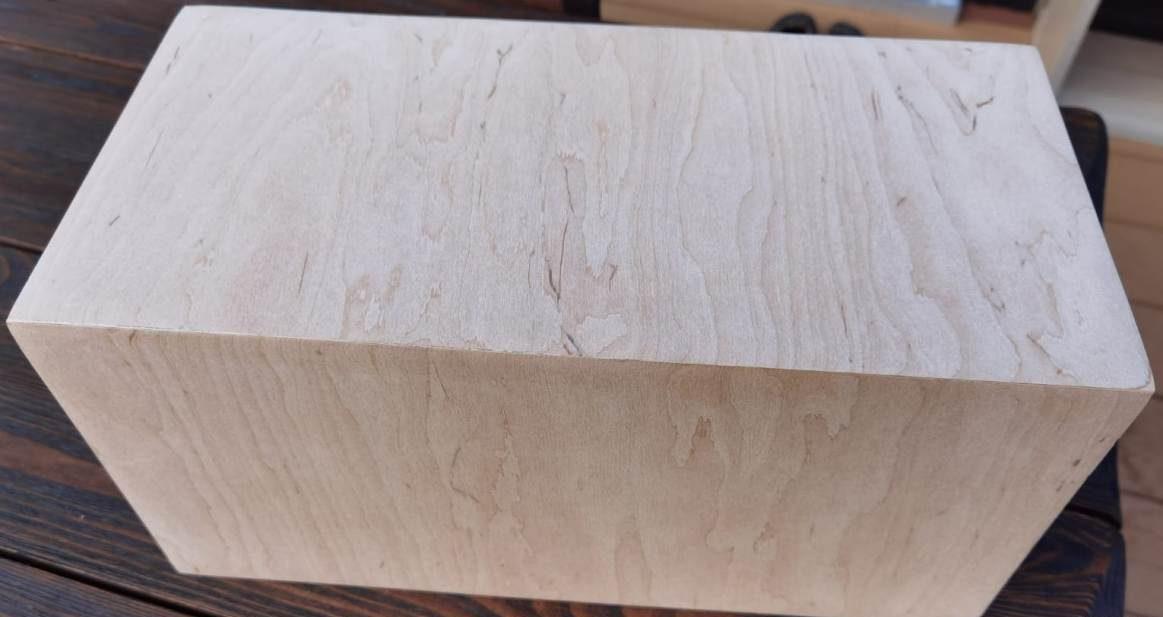

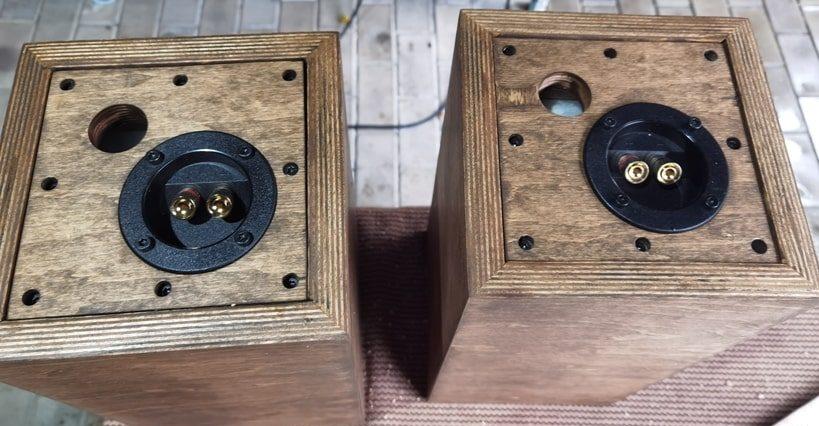

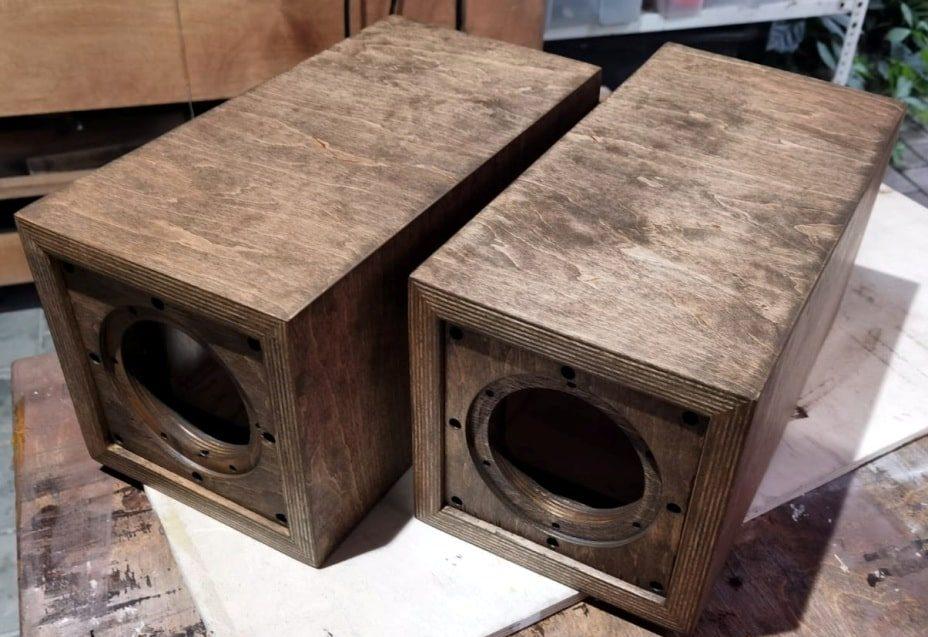

Внешне корпус покрыт маслом под орех, затем полиуретановый матовый лак. Масса около 6 кг. Внутренний объем 6 л.

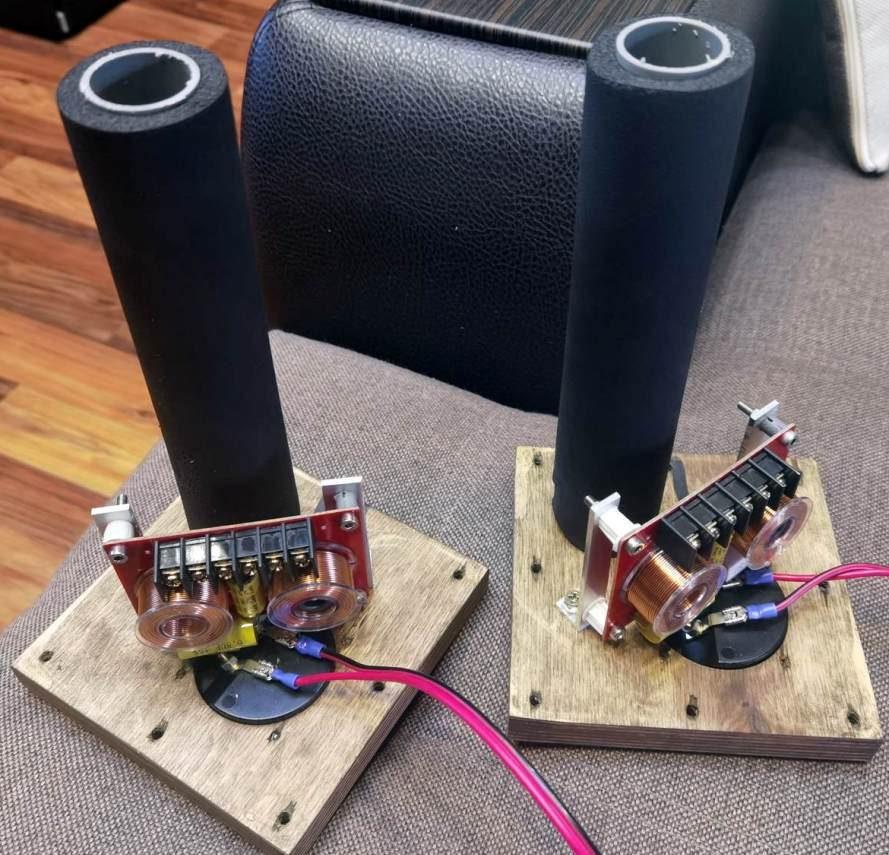

Труба фазоинвертора размером ∅32х140мм, сверху покрыта пористым утеплителем для труб.

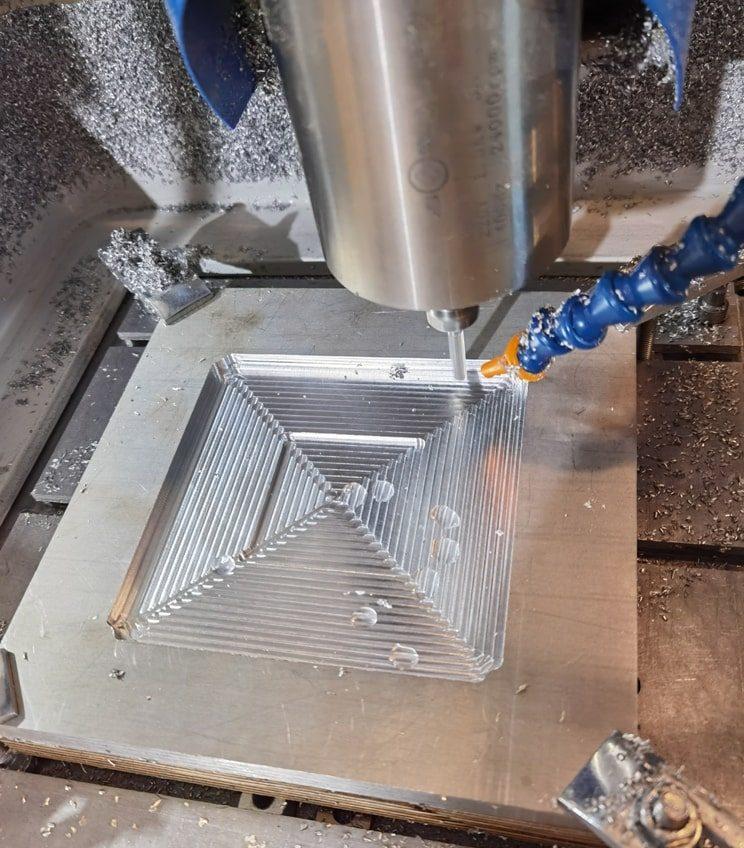

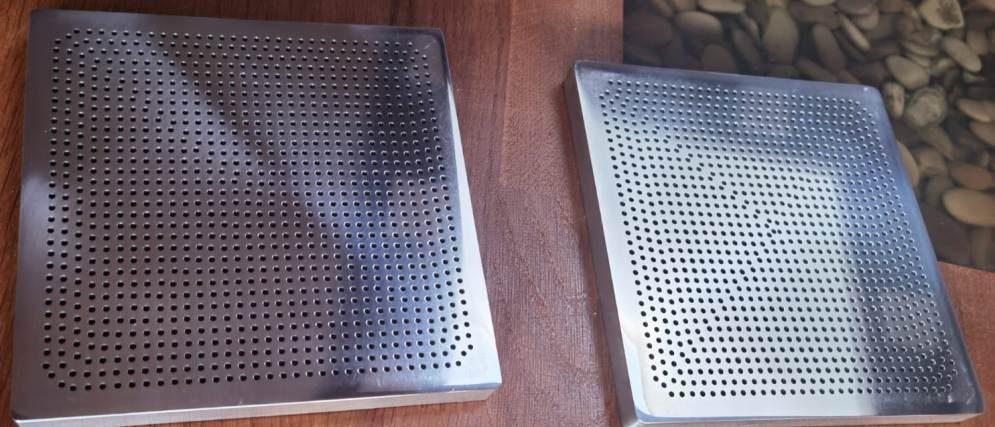

Для соблюдения схожести с прототипом столкнулся со сложностью найти перфорированный лист для создания грилей. Пришлось на ЧПУ резать рамку из дюралюминия и сверлить тысячи отверстий.

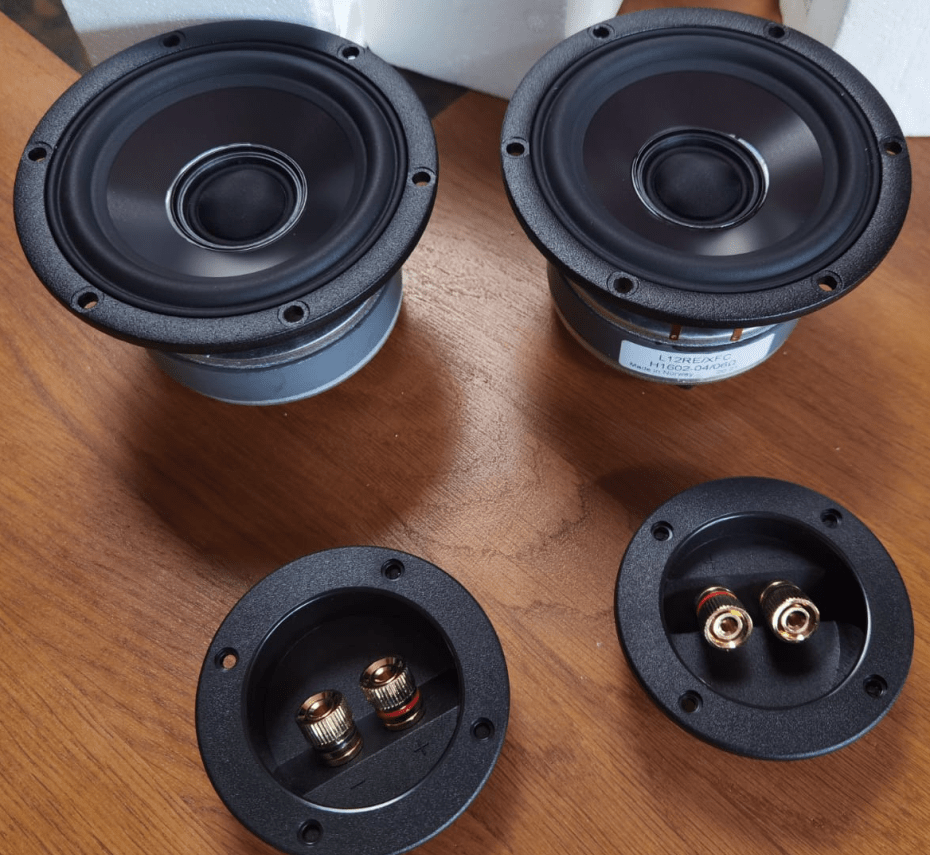

В качестве динамика применен коаксиальный от норвежской SEAS L12RE/XFC, диаметром 120 мм.

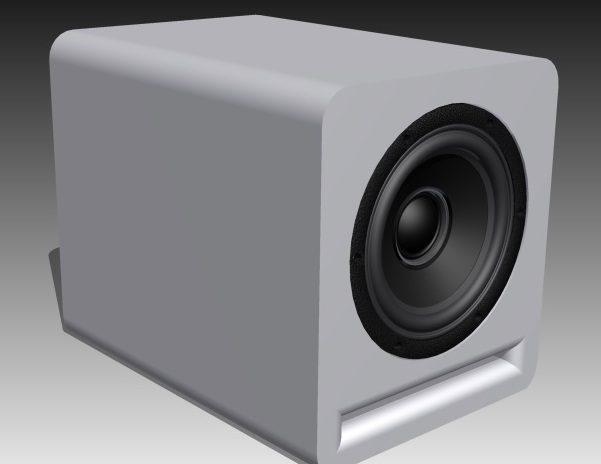

На этом динамике производитель рекомендует модель акустической системы H1602-04/06 L12RE/XFC:

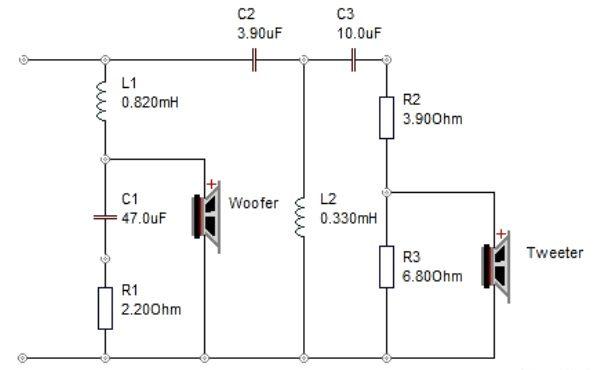

Фильтр по производителю должен быть таким:


Сейчас экспериментирую с кроссовером, меняя срез от 2000 до 3500 Гц. Остановлюсь на лучшем для себя звуке.
Даташит на динамик L12RE/XFC и заводской корпус.
Автор работы: Сергей
