7-и полосный эквалайзер на ИМС LA3607

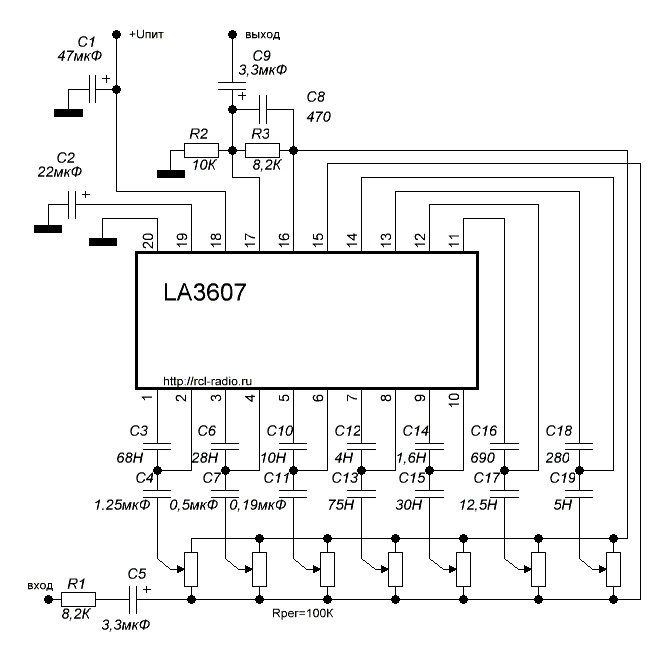

На ИМС LA3607 можно собрать вполне качественный и недорогой семи полосный эквалайзер. Уст-ро не требует настройки, напряжение питания может быть в пределах от 5 до 15В. Ток потребления эквалайзера не более 7 мА, глубина регулировки +/-12дБ, коэффициент усиления 0,8, КНИ не более 0,02.

При выбранных номиналах элементов схемы, эквалайзер имеет следующие полосы регулировки — 60Гц, 150Гц, 400Гц, 1кГц, 2,5кГц, 6кГц и 15кГц.
