Акустическая система 70 АС (Четланин АС-1): характеристики и описание

Проект Четланин АС-1, также известный как 70 АС, представляет собой 3-х полосную напольную акустическую систему с фазоинвертором. Это удачный пример современной интерпретации классических схем, использующий надежные советские и современные динамики. Для сравнения, проект похож на Canton GLE 70 по подходу к построению низкочастотного диапазона, но отличается более простой конструкцией корпуса и фильтра.

Технические характеристики

3-х полосная напольная АС с фазоинвертором

Диапазон частот: 30 – 20000 Гц

Чувствительность: 87 дБ

Мощность: 35 Вт

Сопротивление: 4 Ом

Частоты раздела фильтра: 600 и 7000 Гц

Используемые динамики:

НЧ:
СЧ: LG CW-125В20L-1
ВЧ:

Размеры (ВхШхГ): 856х205х315 мм

Описание конструкции и сборки

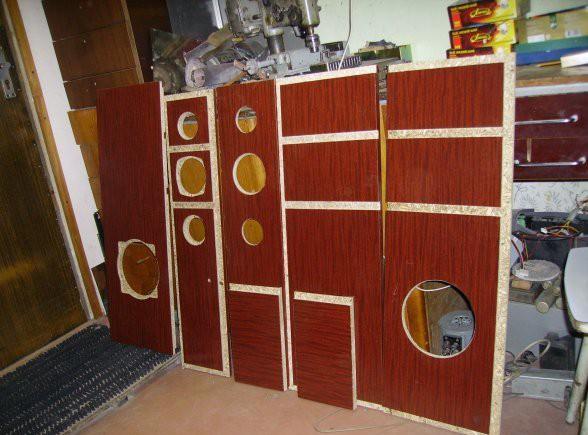

Корпус выполнен из плиты ДСП, толщиной 19 мм, которая отделанная пластиком с двух сторон, очень плотной прессовки и тяжелой по весу. Клей использовался «Момент столяр», все углы стыков дополнительно проклеены изнутри жидкими гвоздями на основе КН-88. На фото подготовка заготовок под корпус. Детали выложены не полностью, только для наглядности и вид пазов под сборку.

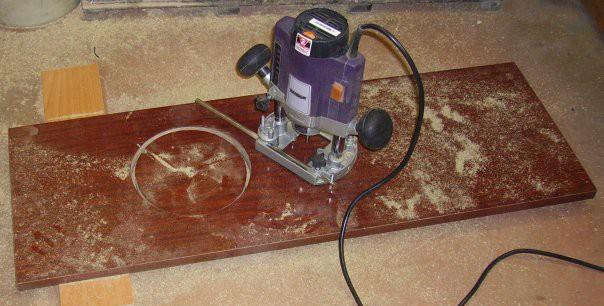

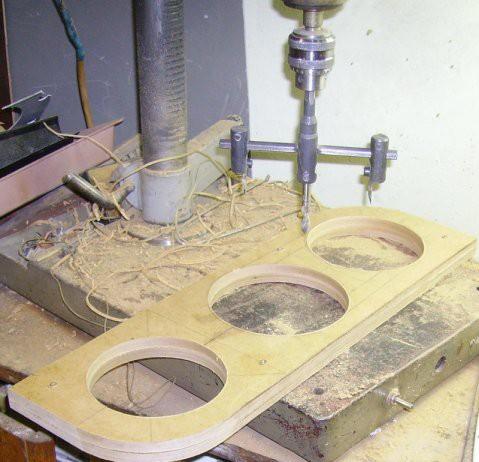

Круги под 35 ГДН вырезались фрезером, а малые – «балеринкой». В начале сборки ставил угловые струбцины это удобно, а по мере склеивания верхней и нижней крышек в них отпала надобность. Стягивание склеенных корпусов производилось при помощи веревок и резиновых жгутов.

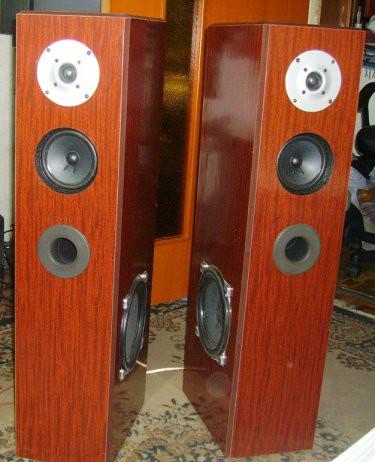

Чистый объем корпуса примерно 35 л. Для среднечастотного динамика изготовлен бокс, объем которого чуть больше 2-х литров. Внутри бокс заполнен ватой. Сам динамик утоплен в передней панели на 7 мм. По наружи перед ним снята фаска. НЧ динамик без доработок, родной вариант, Расположен сбоку, немного утоплен в панели. СЧ бокс дает распорку в корпусе, это хорошо сказывается на прочности, а также своим расположением гасит стоячие волны.

Фазоинвертор выполнен из бумаги, и имеет размер 50х200 мм. Настроен по собранному прибору генератору (мультивибратор на двух транзисторах) и чуть выше резонанса ящика. Только настройка на слух не ощутима, как и описывалось в статье по генератору, поэтому подключил стрелочный тестер, способный измерять в децибелах – Ц3417, параллельно динамику. По индикатору более наглядней, видны малейшие изменения длинны телескопической трубы фазоинвертора.

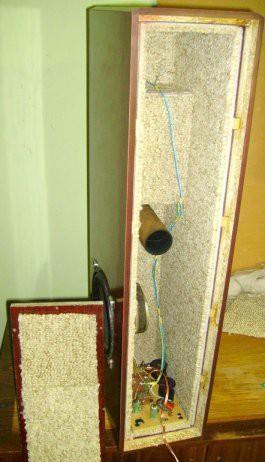

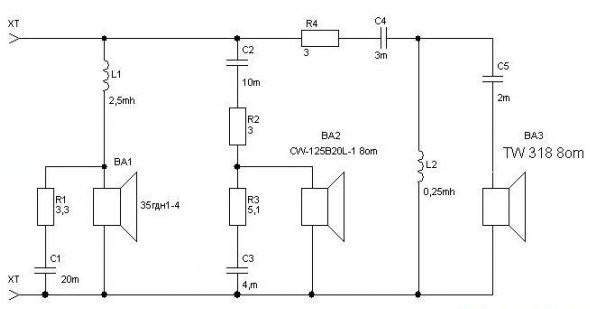

Для демпфирования корпусов использовался ковролин. Фильтр использовался от . В нем использованы заводские катушки. Конденсаторы НЧ и СЧ оставлены заводские, только проверены и подобраны по емкостям в пары, на ВЧ импортная пленка МКТ. Провода внутри от фильтра к динамикам с кабеля витой пары 0,5 мм, скрученных в несколько штук. Для одного провода: НЧ – 6 шт. (3 мм²), СЧ – 4 шт. (2 мм²), ВЧ – 3 шт. (1,5 мм²). Такая схема фильтрации обеспечивает чистый звук, сравнимый с более дорогими системами, например, Technics SB-660.

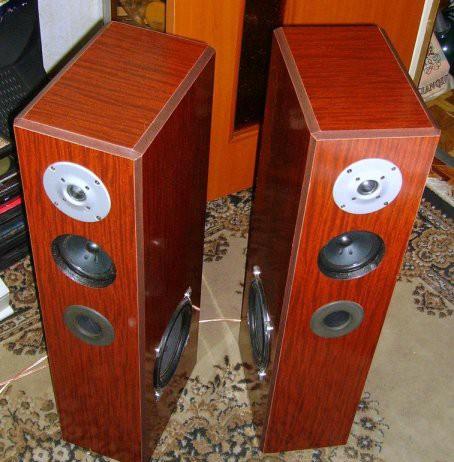

Углы сняты фрезой, скос 30° (при желании повторить, этого можно не делать), и обклеены меламиновой кромочной лентой на клеевой основе, она легко припаривается утюгом. Утюг не должен быть с алюминиевой подошвой, алюминий маркий, сильно пачкает и оставляет полосы, которые не отмыть.

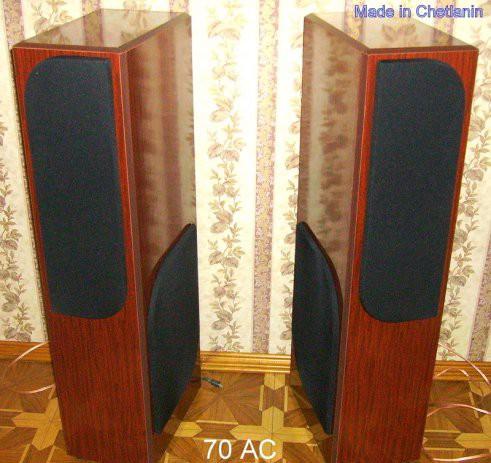

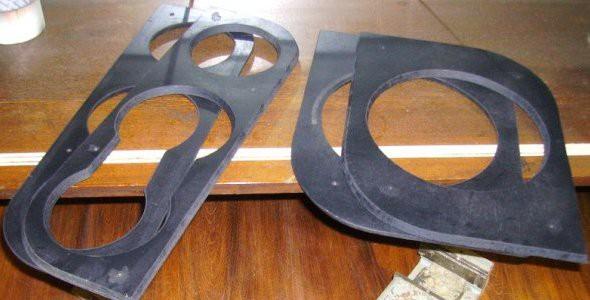

Накладки на динамики вырезаны из МДФ, толщиной 10 мм. После вырезания их нужно немного зачернить, чтобы ткань не выдавала саму рамку. Ткань можно выбрать любую, главное, чтобы она немного просвечивалась и тянулась, но не сильно. Я выбрал черного цвета, под внешний вид АС.

Звучание и впечатления

По звучанию нареканий нет вообще, и слушал бы и слушал, для меня это очень удачная работа. Не нравится только установка ВЧ динамика, нужно было как можно ближе к СЧ ставить. Слушаю их по-разному, сейчас , он доработан полностью, слушал и на долгое время. Так же их гоняю и от ламповых своих, звучат достойно и красиво, и для комнаты довольно громко.

Для достижения наилучшего результата рекомендуется размещать колонки на расстоянии от стен, чтобы минимизировать окраску баса. Акустическое оформление в виде фазоинвертора позволяет получить глубокий низ, характерный для советской акустики, но с более современной детализацией средних частот.

Автор проекта: Сидоров Юрий, г. Санкт-Петербург
