Динамик 75 ГДН-8-8: характеристики, размеры и аналоги

Низкочастотный динамик 75 ГДН-8-8 — это легендарная модель советского производства, предназначенная для воспроизведения глубокого баса в акустических системах. Диаметр диффузора составляет 8 дюймов (203 мм), что обеспечивает высокую отдачу на низких частотах. Динамик отличается надежной конструкцией корзины и магнитной системой на ферритах, что делает его востребованным как среди аудиофилов, так и при ремонте vintage-акустики. Для сравнения, более современная модель Динамик 75 ГДН-115м-8 имеет увеличенный ход диффузора, однако 75 ГДН-8-8 остается классикой жанра благодаря своей доступности и характерному звучанию.

Модель оснащена сотовым диффузором, который обеспечивает жесткость конструкции при малом весе, снижая искажения при больших амплитудах. Динамик способен работать в широком диапазоне мощностей, что позволяет использовать его как в домашних Сателлитах, так и в мощных напольных колонках. Ниже представлены подробные технические параметры, габариты и рекомендации по применению.

Технические характеристики динамика 75 ГДН-8-8

Для правильного расчета акустического оформления (АС) необходимо опираться на точные параметры. В таблице ниже приведены основные электрические и механические характеристики динамика.

Динамик 75 ГДН-8-8 чаще всего применяется в закрытых акустических объемах (ЗЯ) и фазоинверторах. В фазоинверторе он способен раскрыть нижнюю границу диапазона до 30-35 Гц, обеспечивая плотный и упругий бас. В отличие от модели 75 ГДН-2-8, которая имеет более мягкий подвес и иной диффузор, версия "8-8" отличается большей жесткостью и подходит для более агрессивных жанров музыки.

Конструкция и материалы

Корзина динамика выполнена методом литья из алюминиевого сплава, что обеспечивает высокую жесткость и устойчивость к резонансам. В корзине предусмотрено 6 отверстий для крепления к корпусу акустической системы. Подвес торроидальной формы изготовлен из пенополиуретана (ППУ), что гарантирует долговечность материала и отсутствие дребезжания со временем.

Диффузор состоит из сотового диска и соединительного конуса, который жестко крепится к звуковой катушке. Звуковая катушка намотана медным проводом, что обеспечивает низкое сопротивление и высокую проводимость. Магнитная система построена на базе пары кольцевых ферритовых магнитов, что позволяет создать мощное магнитное поле при относительно небольшом весе всей конструкции.

Аналоги и замена

Если 75 ГДН-8-8 отсутствует в продаже, можно рассмотреть следующие аналоги, сохраняющие схожие габариты или характеристики:

• 15ГД-11А — более мощный аналог, но с другими габаритами.

• 10ГД-34 — компактный вариант для небольших ящиков.
• Гриль акустический 20ГДН-4-30 — относится к другому классу, но используется в схожих задачах.
• 1 ГДШ-6-8 — отечественный аналог, доступный на вторичном рынке (подробнее о нем можно узнать в статье про 1 ГДШ-6-8).

Фотографии и внешний вид

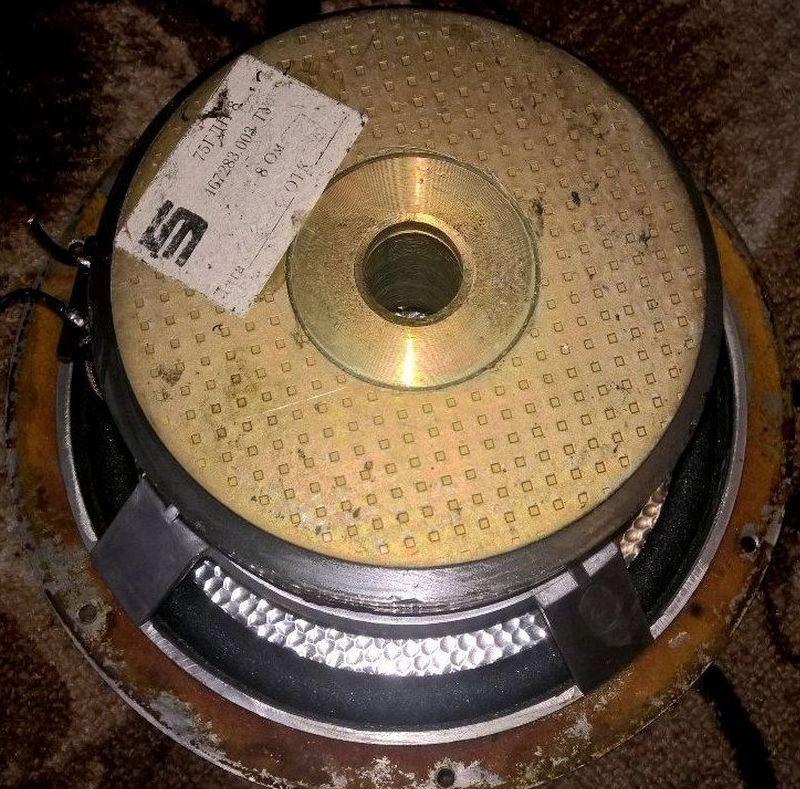

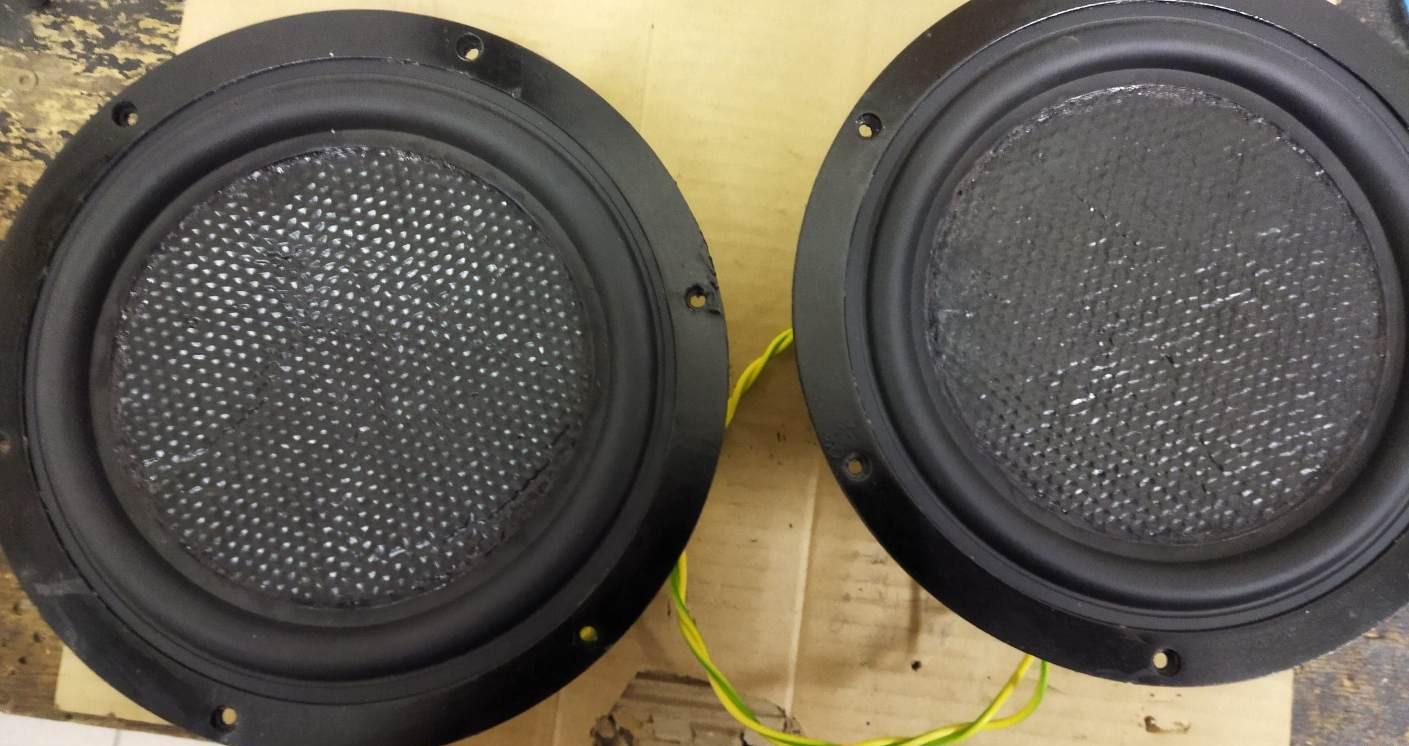

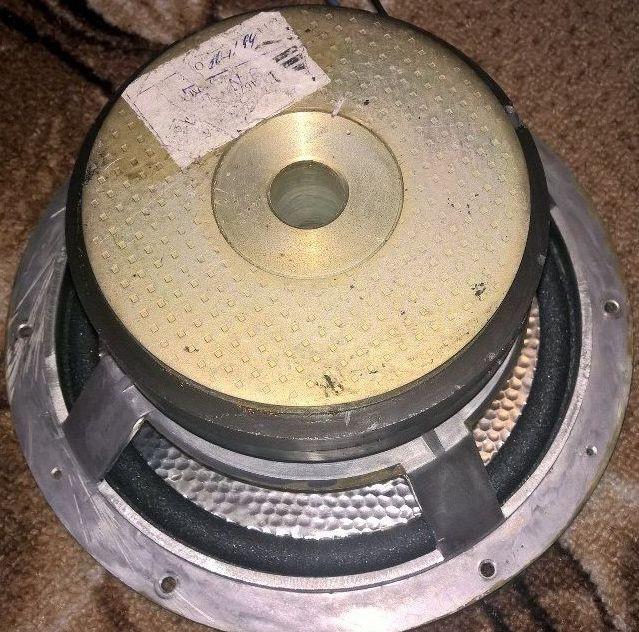

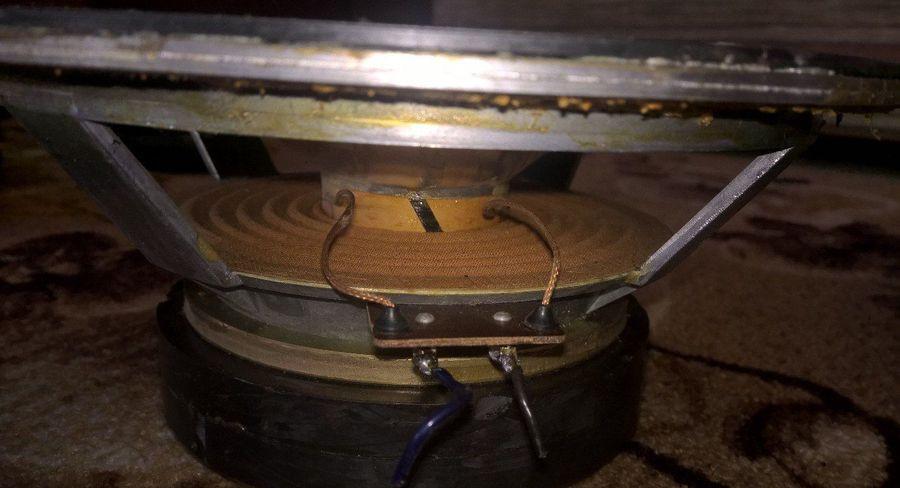

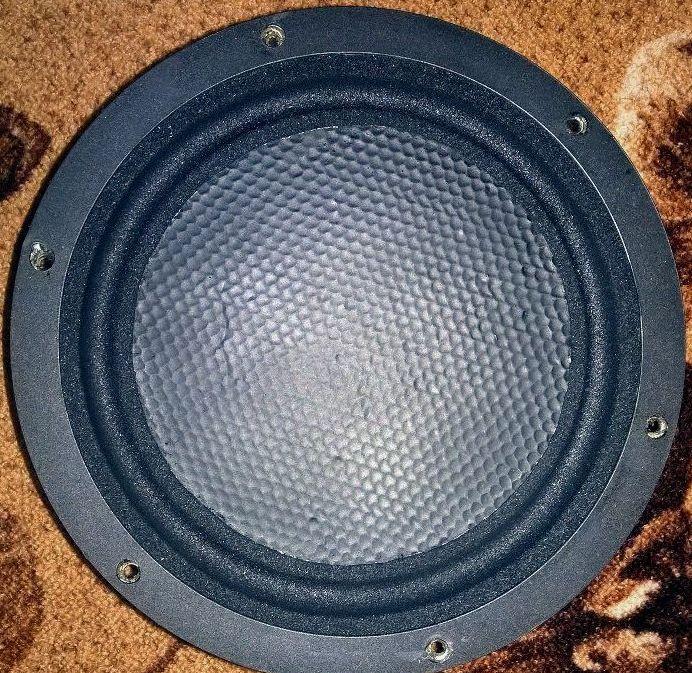

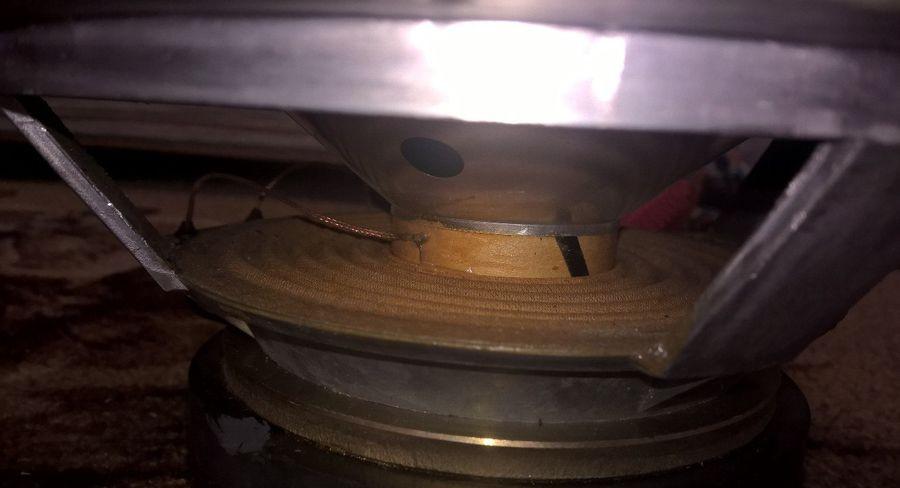

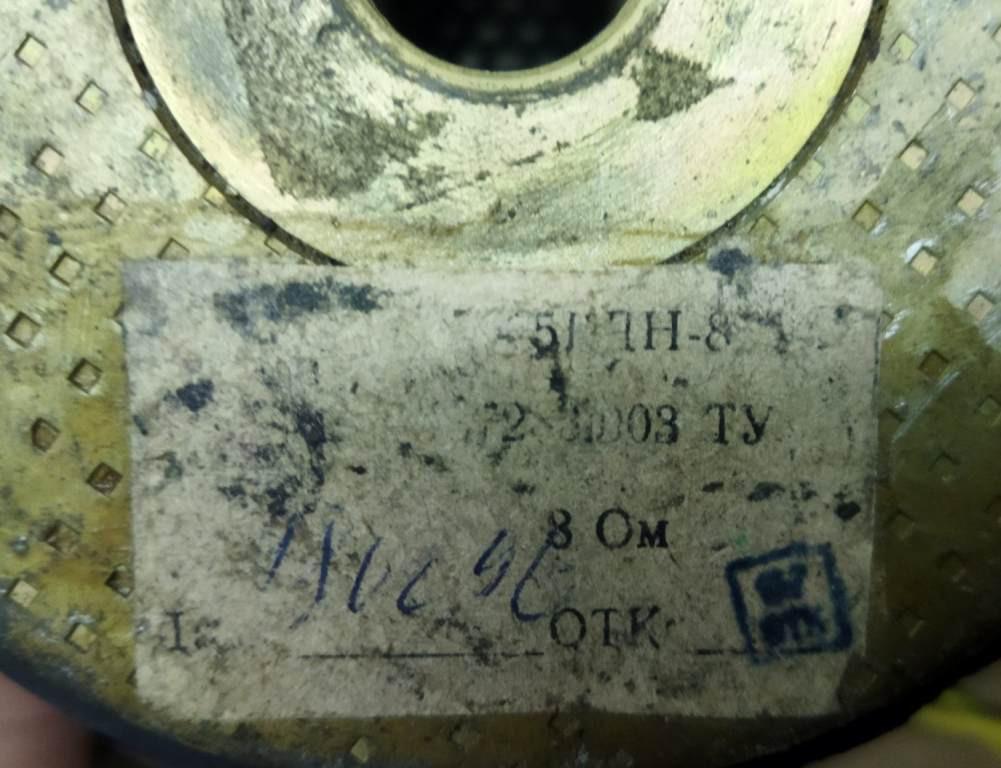

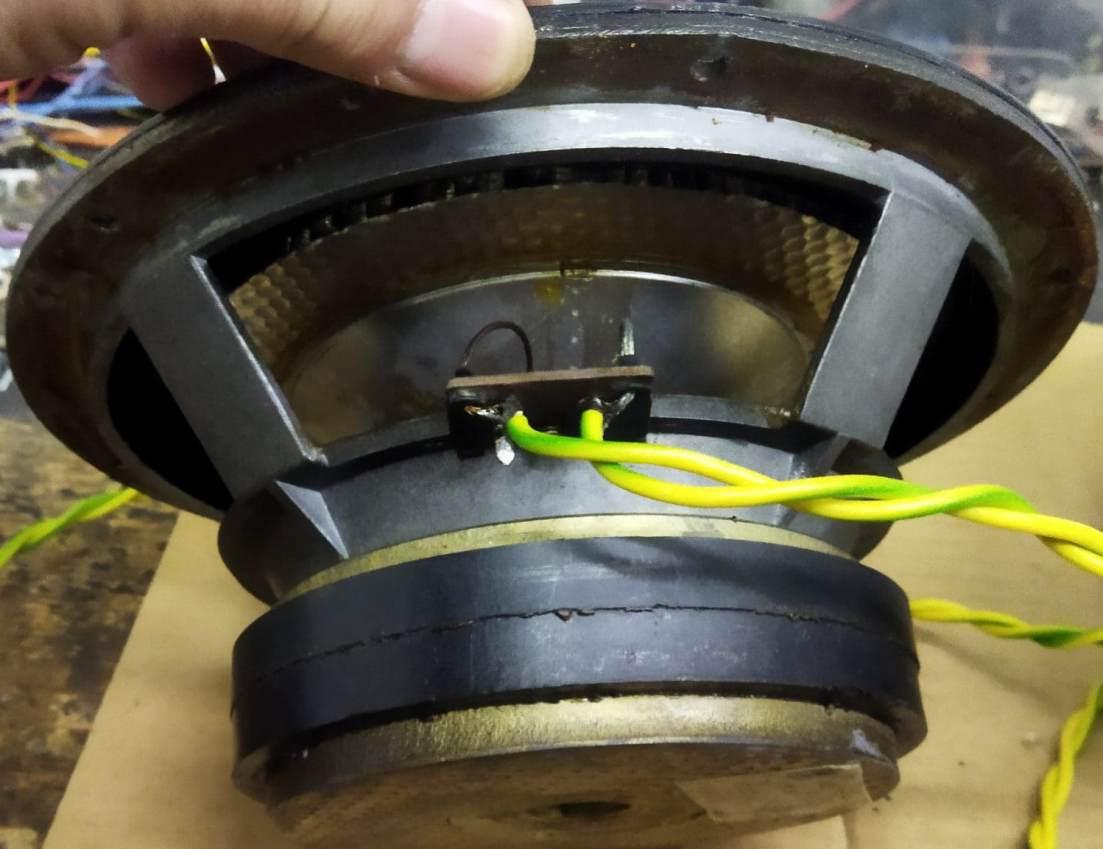

Ниже представлены фотографии динамика 75 ГДН-8-8: вид спереди, сзади и детали конструкции.

громкоговоритель изготавливался на Брянском электромеханическом заводе, где выпускались АС под торговой маркой «Союз». Данный динамик 75ГДН-8 схож с моделью 72ГДН-2, но с плоским сотовым диффузором. Применялся в акустических системах в качестве низкочастотного звена.

Характеристики 75ГДН-8:

Диапазон воспроизводимых частот: 20 – 5000 Гц

Чувствительность: 85 дБ

Номинальная мощность: 75 Вт

Сопротивление: 8 Ом

Габаритные размеры: Ø222х120 мм

Описание 75ГДН-8

Корзина изготовлена из алюминия методом литья, имеет 6 отверстий для крепления. Оригинальный подвес торроидальной формы, из ППУ, крепится выпуклой полуволной внутрь подвижной системы. Диффузор состоит из сотового диска и соединительного конуса, который крепится к звуковой катушке. Звуковая катушка намотана медной жилой. Магнитная система построена на паре кольцевых ферритовых магнитах. Керн с отверстием.

Фото прислали и Влад
