Усилитель Air Tight ATM-300: характеристики и обзор

Изготовитель: Япония.

Усилитель уже не выпускается, но можно приобрести его обновленную модель – Air Tight ATM-300R. Если вы ищете альтернативу или более современные решения, обратите внимание на Edifier AirPulse A200, который предлагает гибридный подход к звучанию.

Технические характеристики

Характеристики:

• Номинальная выходная мощность на канал: 8 Вт/8 Ом
• THD при выходной мощности 6 Вт: (данные в оригинале отсутствуют)
• Входная чувствительность: 230 мВ, 300 мВ и 450 мВ
• Входное сопротивление: 100 кОм
• Коэффициент демпфирования (регулируемый): 0, 4, 6
• Габаритные размеры (ШхВхГ): 430х245х275 мм
• Вес: 24 кг

Установленные лампы:

1 х 5U4GB JAN Philips ECG

2 х 12BH7A (GE)

2х 12AU7A (ECC82) Siemens

Особенности конструкции и схемотехники

ATM-300 представляет собой усилитель мощности с регулируемой входной чувствительностью, но так как она довольно высокая (230 мВ, 300 мВ или 450 мВ) можно рассматривать его как интегрированный усилитель только с одним линейным входом. Это решение позволяет напрямую подключать источники с высоким выходным напряжением, что характерно для некоторых ламповых предусилителей.

Вход обрабатывается двумя двойными триодами 12AU7A (ECC82 EH) от Electro-Harmonix, причем обе половины работают параллельно. Лампы также имеют логотип Air Tight и помечены как «Platinum Selection», это означает, что они были подобраны в пару. С входных ламп сигнал поступает на контрольные лампы – более крупные, но все же маломощные триоды 12BH7A, также от Electro-Harmonix. В выходном каскаде используются триоды, по одному на канал. Но, ATM-300 можно заказать с разными лампами.

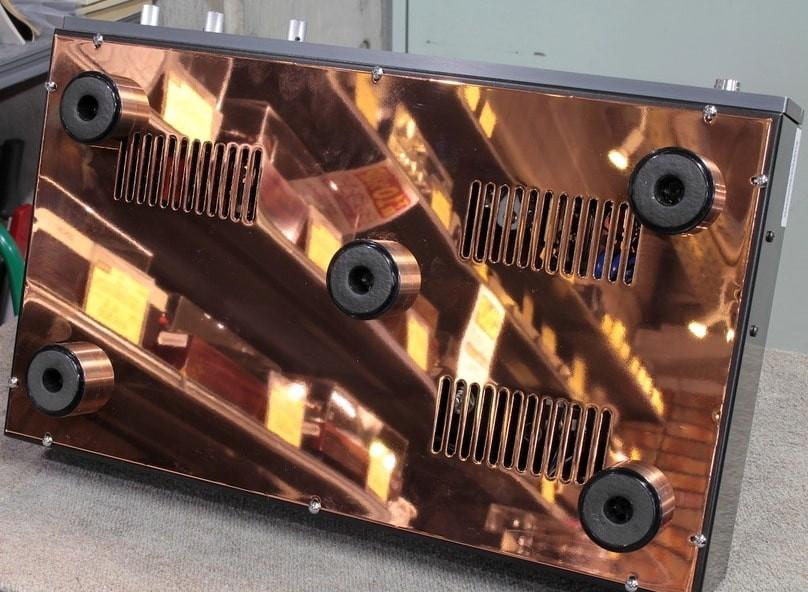

Усилитель имеет классический внешний вид – низкопрофильное шасси, на котором размещены все лампы и кожухи трансформаторов. Шасси изготовлено из высококачественного анодированного алюминиевого профиля. Корпус стоит на ножках из нержавеющей стали. Нижняя пластина усилителя сделана из покрытой медью пластины, которая служит защитой от радиопомех. Подобная плита, но меньшего размера, служит опорой для ламп и других элементов.

Управление и эргономика

На передней панели расположены три ручки – две для регулировки громкости (раздельное для правого и левого каналов) и одна для настройки смещения. Для этого используется небольшой вольтметр, расположенный рядом с логотипом компании. Раздельная регулировка громкости — редкая и ценная функция для ламповых моноблоков или стереоусилителей, позволяющая точно балансировать каналы.

Разъемы и коммутация

Разъемы расположены на верхней панели, за трансформаторами. Здесь есть вход на разъемах RCA, две пары клемм для АС и сетевая розетка. Такое расположение делает коммутацию удобной, если усилитель установлен в стойке с открытыми полками, но требует доступа к верхней части корпуса.

Сравнение с моделью ATM-300R и экспертное мнение

Выходные трансформаторы имеют обмотки на 4 Ом, 8 Ом и 16 Ом, но об этом необходимо проконсультироваться с дистрибьютором, и он может изменить выход. Силовой трансформатор производит Air Tight, а выходные трансформаторы – Tamura Seisakuscho Ltd. Между лампами находится один очень важный элемент – трехпозиционный переключатель «Демпфирование». Он устанавливает уровень обратной связи между 0, 4 и 6 дБ и изменяет входную чувствительность.

Внутренние соединения выполняется «точка-точка» с использованием несущих монтажных элементов. В схеме используются только конденсаторы Sprague. В цепи обратной связи и сигнальном тракте использовались резисторы NOS. Катодные резисторы для выходных 300B установлены на радиаторах и поставляются Dale. Эта конструкция обеспечивает минимальные потери сигнала и высокую надежность.

Модель ATM-300R, являющаяся преемником, сохраняет философию бренда, но может иметь улучшения в схемотехнике. Для тех, кто рассматривает более бюджетные варианты или цифровые решения, стоит изучить MAX9710/MAX9711 — стерео/моно УМЗЧ, которые предлагают компактность и высокую эффективность, хотя и уступают в «теплоте» звука ламповым аналогам.

Сайт компании: airtight-anm.com
