Изготовитель: Япония, начало 70- годов.
Основные технические характеристики:
5-ти полосная АС закрытого типа
Диапазон воспроизводимых частот: 20 – 23000 Гц
Музыкальная мощность: 80 Вт
Уровень звукового давления с расстояния 0,5 м: 103 дБ
Сопротивление: 8 Ом
Используемые динамики:
НЧ: 1 х 380 мм, конусный
СЧ: 1 х 130 мм, конусный
ВЧ: 1 х 54х61 мм, рупорный
суперВЧ: 1 х 75 мм, конусный
суперВЧ: 2 х 83 мм, купольные

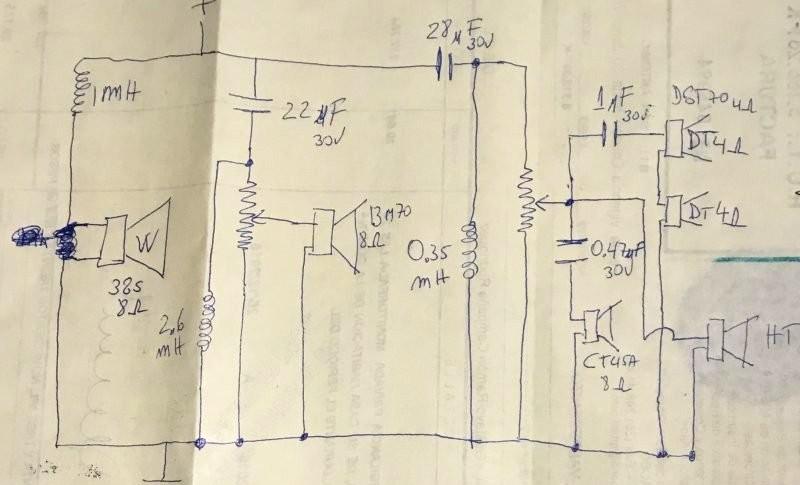

Частоты раздела фильтров: 600 Гц, 5000 Гц, 10000 Гц и 15000 Гц (6-12 дБ/окт)
Габаритные размеры (ВхШхГ): 620х425х280 мм
Вес: 22,4 кг
Описание:

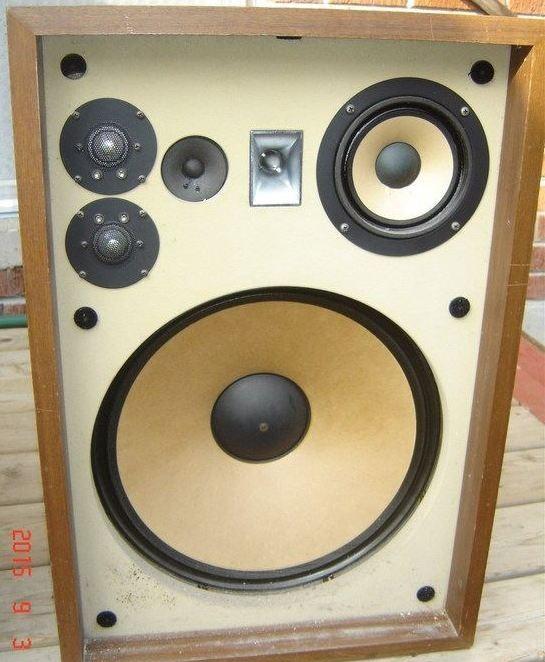

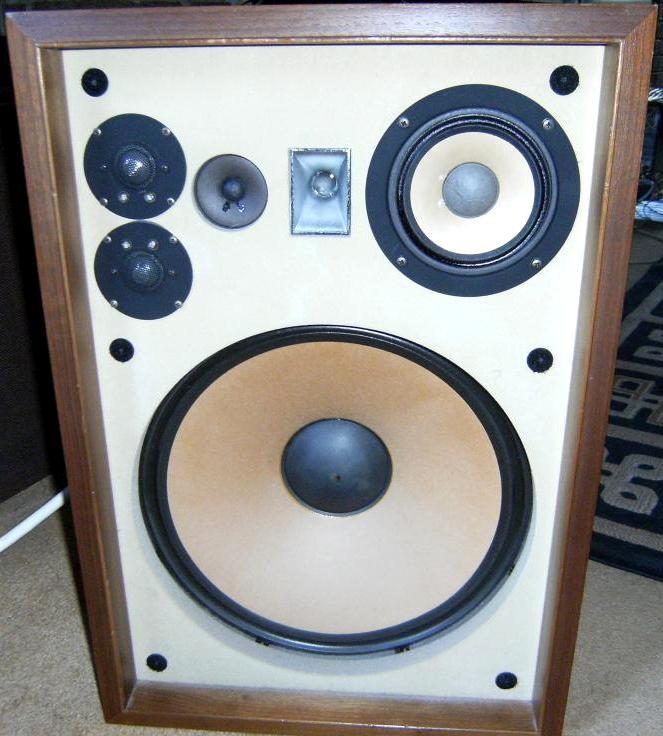

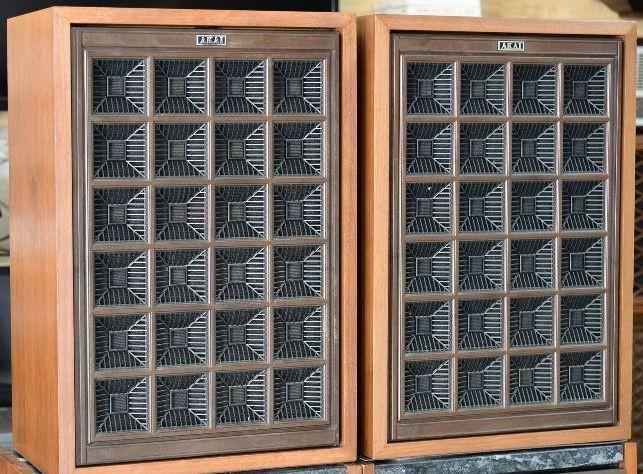

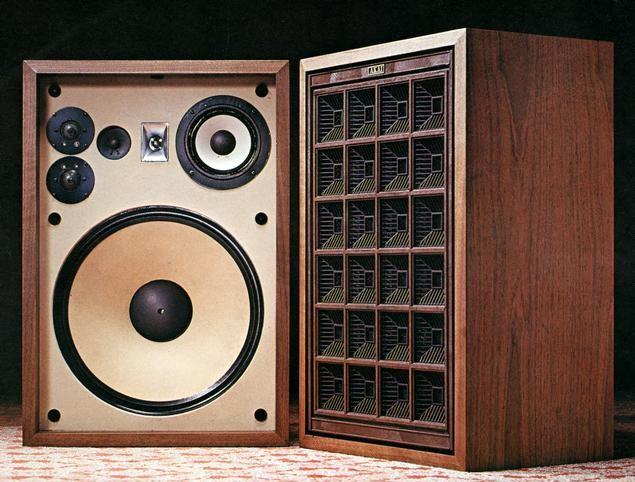

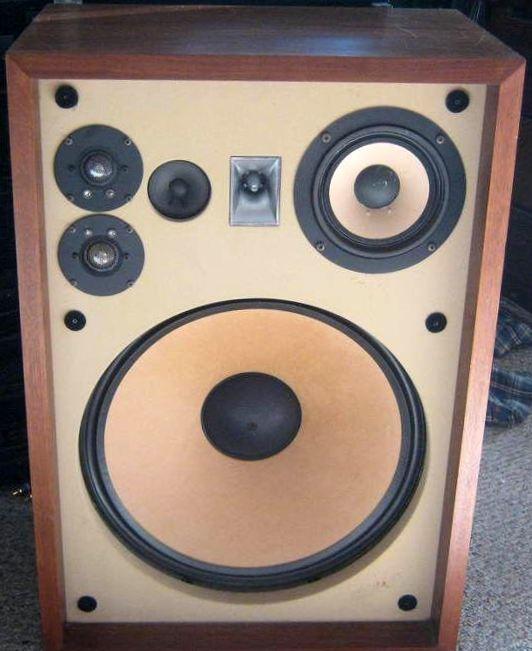

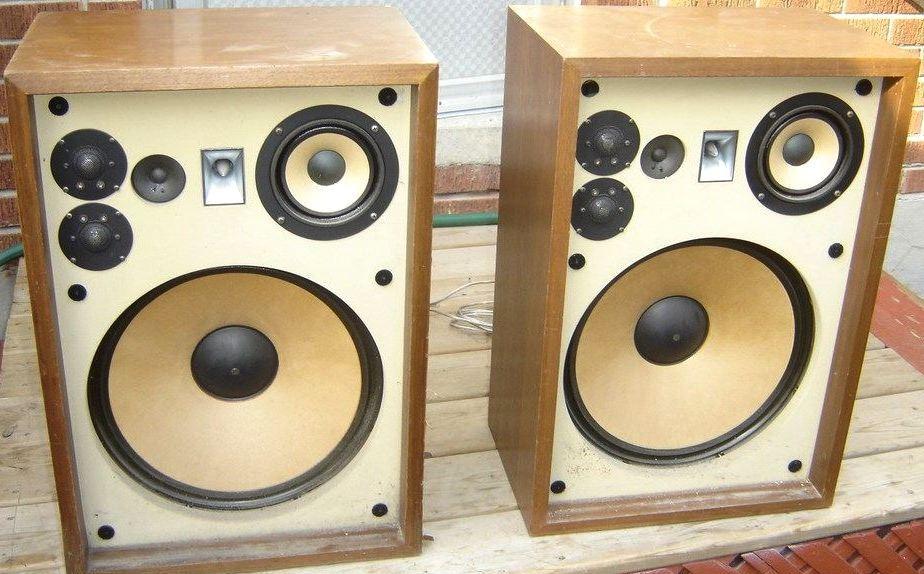

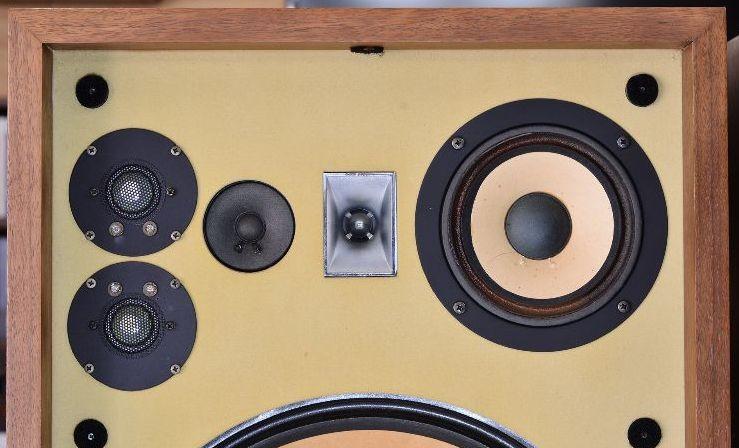

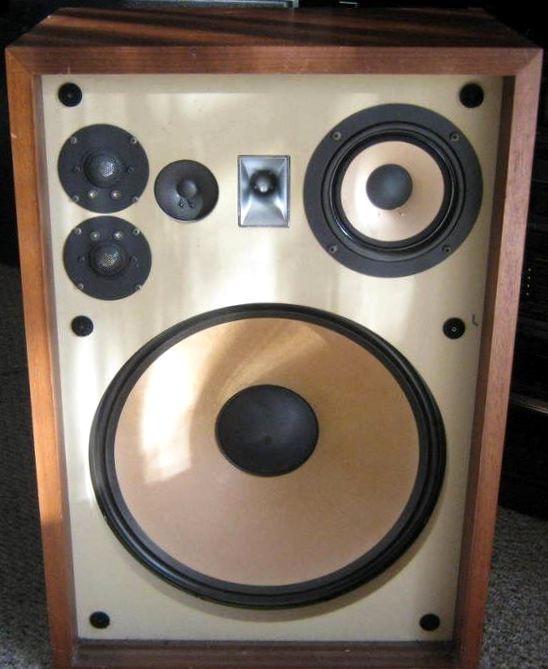

Корпус выполнен из фанеры. Внешне корпус отделан ореховым шпоном и покрыт маслом. Передняя панель утоплена вглубь корпуса и закрывается декоративной рамкой на липучках. Внизу расположен НЧ динамик, вверху справа – СЧ. Первый от СЧ динамика находится рупорный ВЧ, далее левее – конусный ВЧ и еще одна пара ВЧ динамиков. 3 различных типа высокочастотных динамиков, различной конфигурации и методу излучения, делят между собой область высоких частот от 5000 Гц до 23000 Гц.

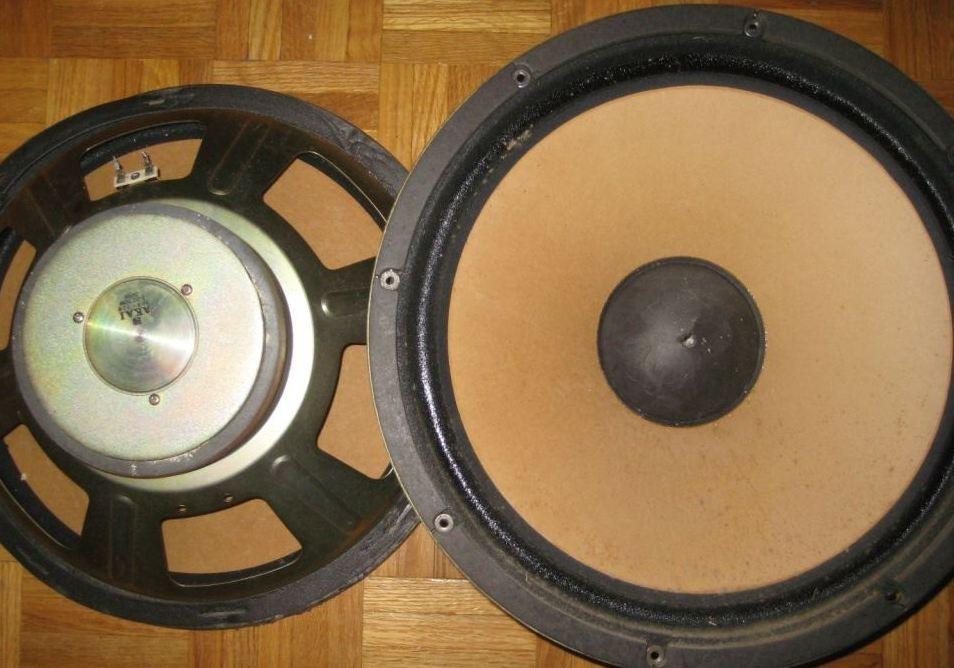

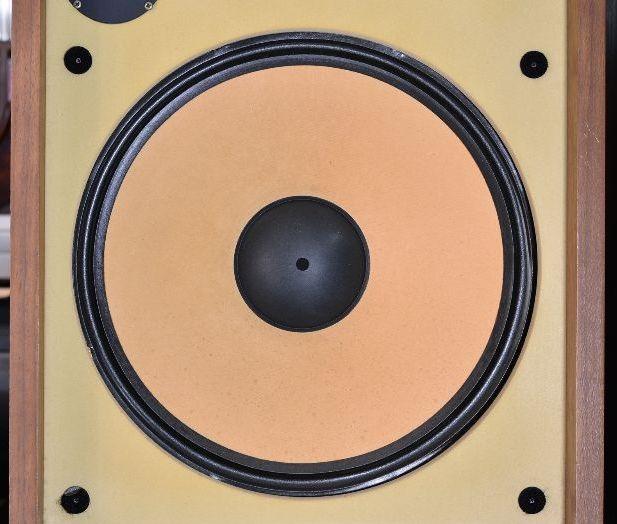

НЧ, СЧ и конусный ВЧ динамик имеют диффузоры из кукурузной бумаги. Рамы стальные, магнитные системы построены на кольцевых ферритовых магнитах. Пара купольных ВЧ имеют шелковые излучатели.

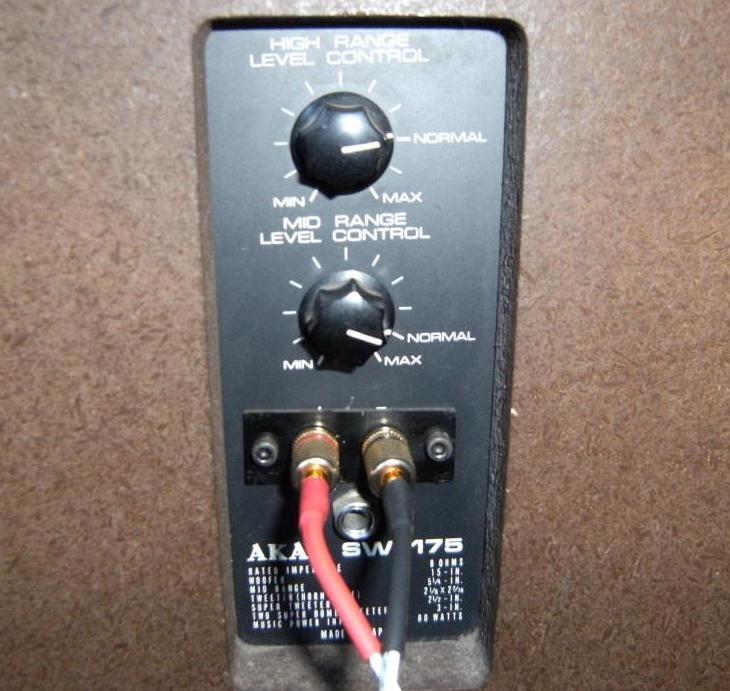

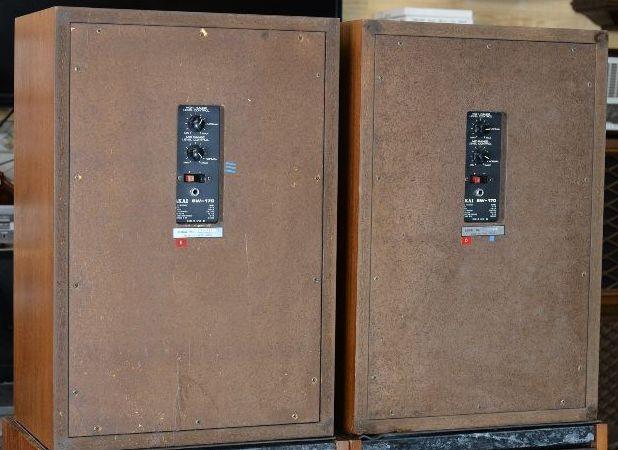

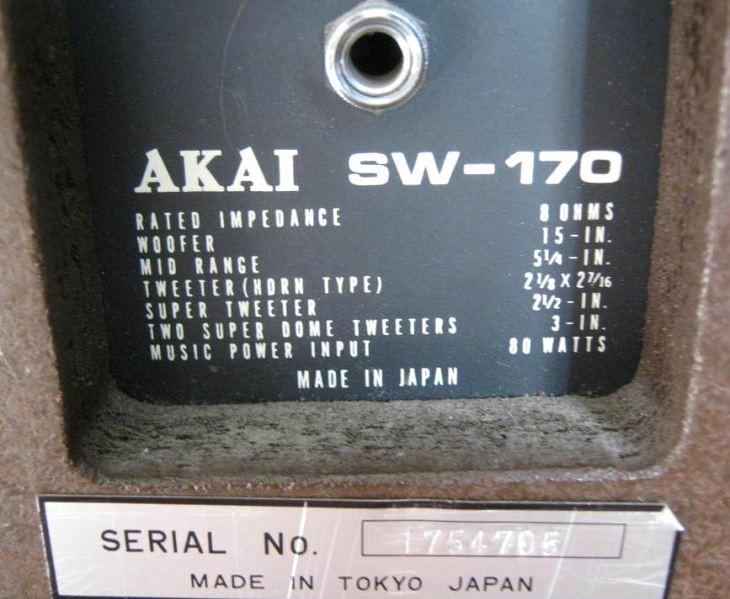

На задней стенке имеется отверстие, в котором с внутренней стороны присоединены клеммы и фильтр. На клеммной колодке есть разъемы для подключения АС и ручки регулировки средних и высоких частот.
