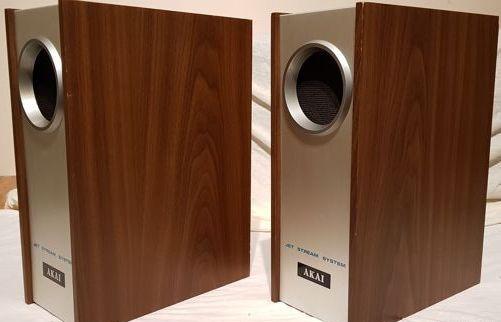

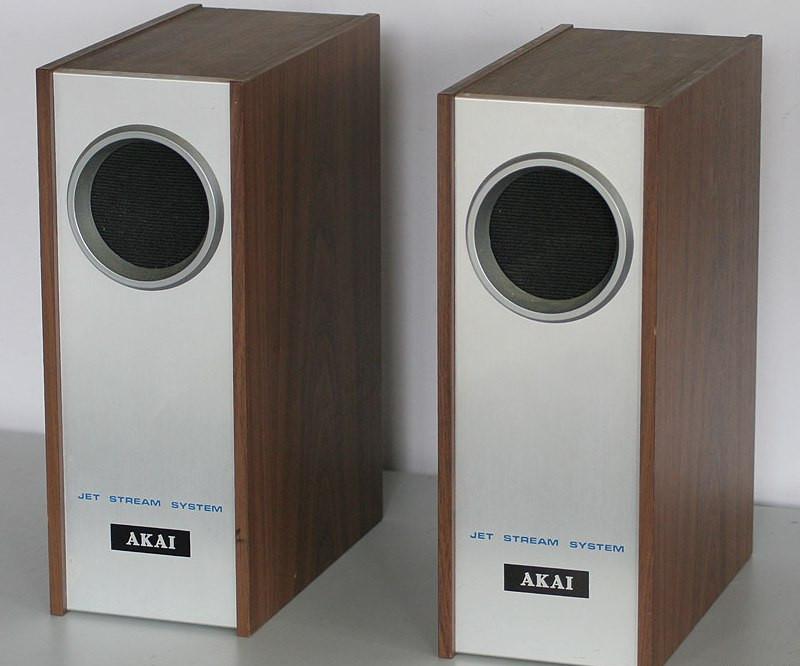

Акустическая система имеет полное название SW-30 Jet Road System. Выпускались в Японии с 1972 по 1975 года Akai Electric Company, Ltd. Корпус имеет необычное оформление – лабиринт или так называемый – реактивный поток. У нас были успешные попытки повторения данного принципа акустического оформления, АС назывались 6АСЛ-1 и 6АС-508.
Технические характеристики:
Диапазон воспроизводимых частот: 50 – 17000 Гц
Уровень звукового давления: 95 дБ/Вт/50 см
Номинальная мощность: 5 Вт
Музыкальная мощность: 10 Вт
Сопротивление: 8 Ом
Установленный громкоговоритель: Ø100 мм, конусный AKAI 4A-1A
Внешние размеры (ВхШхГ): 365х140х270 мм
Масса одной АС: 2,9 кг
Описание

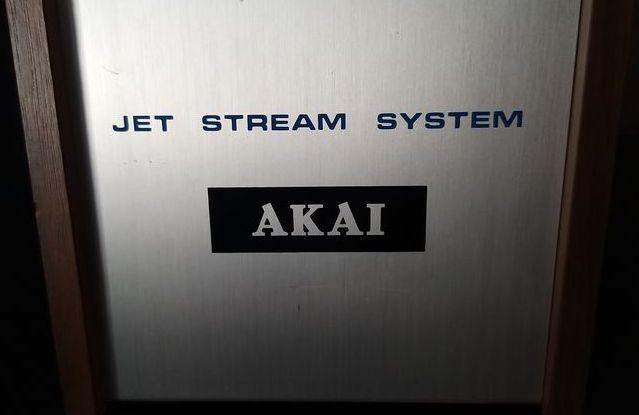

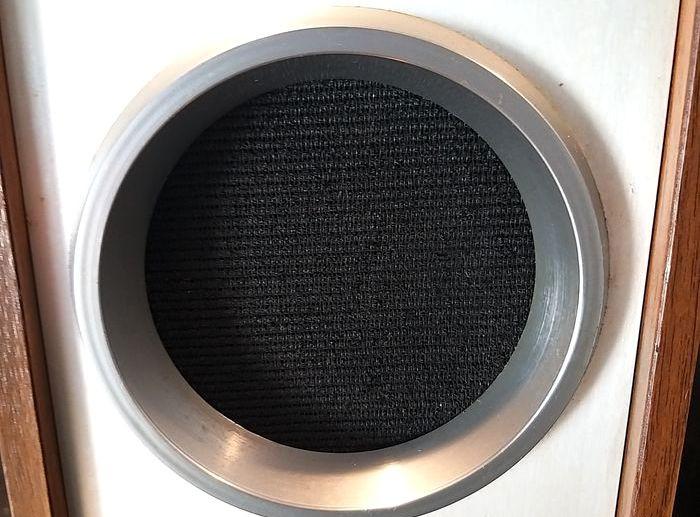

Корпус изготовлен из фанеры. Широкополосный громкоговоритель установлен в верхней части лицевой панели, где и начинается сам тоннель. Лицевая панель закрывается декоративной накладкой. Громкоговоритель установлен изнутри передней панели, снаружи закрыт тканью.

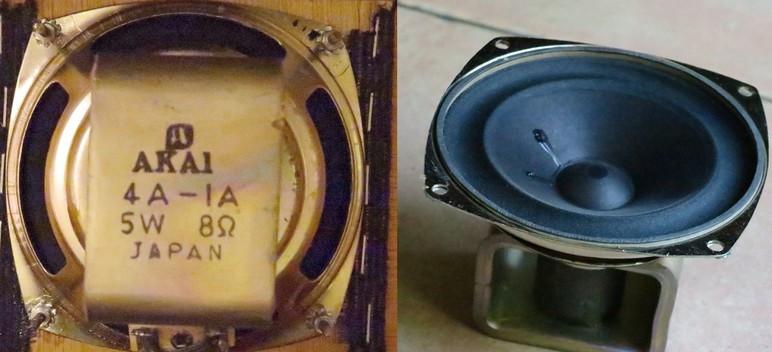

Громкоговоритель широкополосный AKAI 4A-1A:

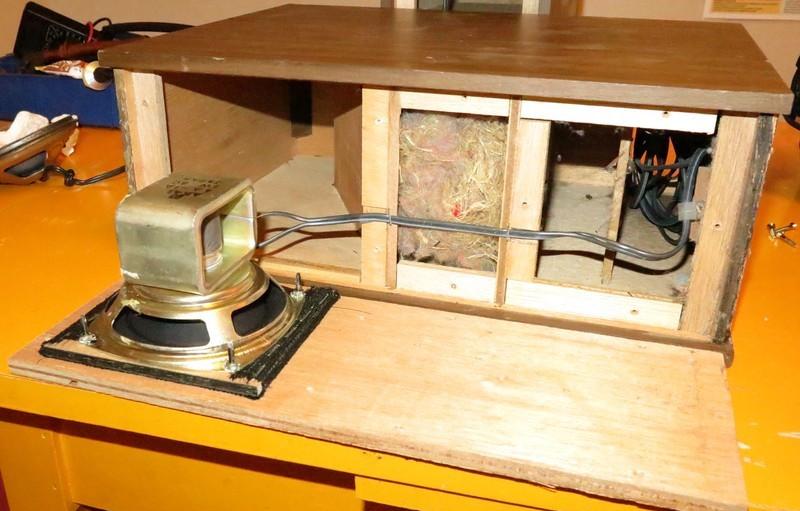

Схема установки перегородок показана на рисунке ниже. В статье Акустическая система «Реактивный поток» показан пример для повторения данной конструкции.

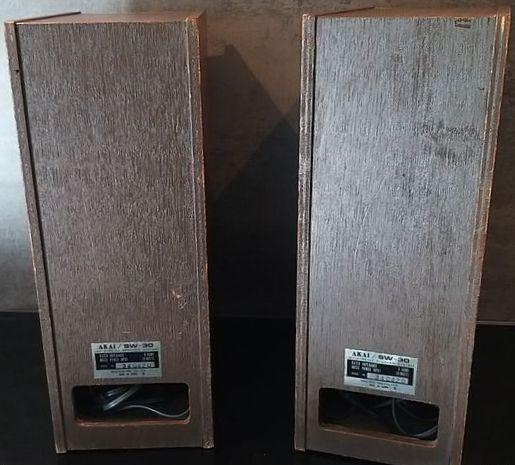

На задней стенке, внизу находится отверстие – выход трубы либиринта. В нем спрятан шнур, длинной 3,6 м.

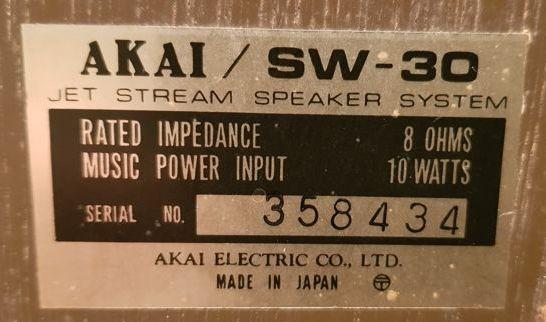

Наклейка с названием АС:

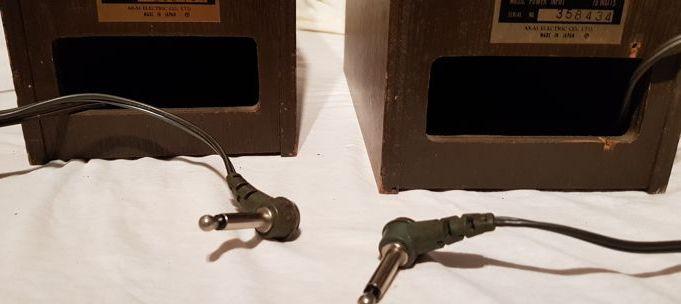

В АС есть шнур длинной 3,6 м с разъемом в виде джека:
