Активная аудиосистема на TDA2052

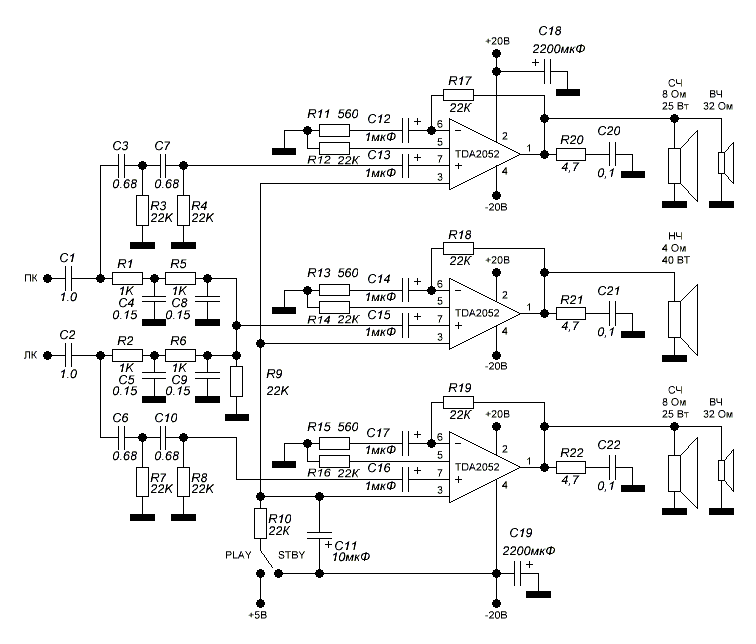

Активная аудиосистема содержит три УМЗЧ на TDA2052,  сигнал с которых подается на пять динамиков. На входе каждого усилителя стоят фильтры (300-20000 Гц) и простой смеситель (20-300 Гц) для сабвуферного канала.

УМЗЧ на TDA2052 предназначен для использования в бытовой аудио аппаратуре HI-FI класса, усилитель относится к классу АВ, микросхема имеет тепловую защиту и защиту от КЗ выхода на корпус и шину питания. В микросхеме TDA2052 имеется система MUTE и STAD-BY  которая позволяет избежать шумов при включении и выключении питающего напряжения.

Усилитель на TDA2052  имеет следующие характеристики:

• Напряжение питания от +/-6 до +/-25В при номинальном +/-18В
• Ток покоя при номинальном напряжении 40 мА
• Выходная мощность на нагрузке 4 Ом при напряжении питания +/-18В равна 32 Вт
• Скорость нарастания выходного сигнала 5 В/мкс
• Температура срабатывания тепловой защиты 145°С
• Пороговое напряжение PLAY 2,7В (при номинальном напряжении питания), в режиме STAND-BY 1.8В
• Ослабление выходного сигнала в режиме STAND-BY 90дБ

Вывод 3 STAND-BY/MUTE управляется тремя пороговыми напряжениями (относительно общего провода). При коротком замыкании выхода на корпус или шину питания микросхема переводится в режим STAND-BY, то же самое происходит при превышении температуры кристалла микросхемы более 155°С, а при температуре 145°С микросхема переходит в режим MUTE.
