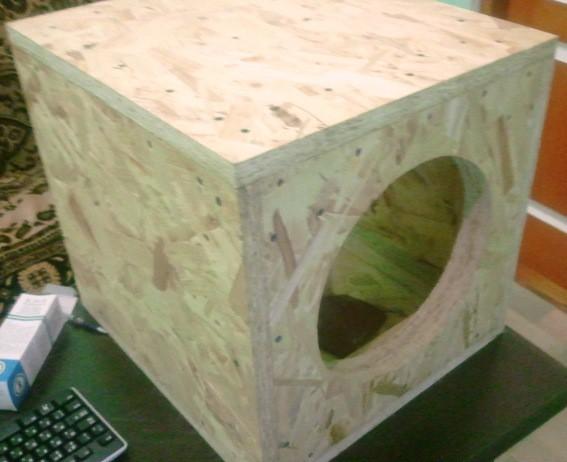

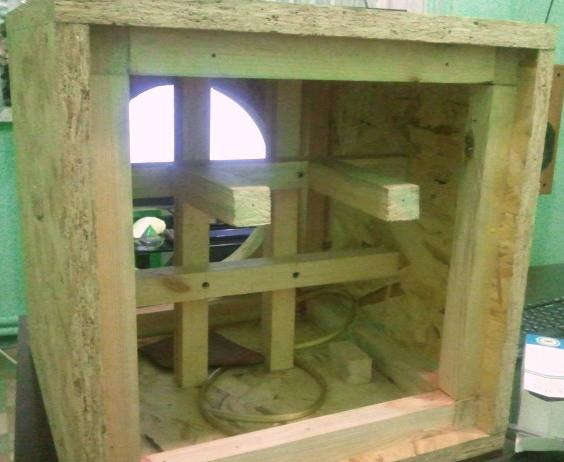

Корпус сделан из OSB плиты толщиной 22 мм. Размер по наружи 44,5х44,5х47,5 см. Внутренний объём 55 л. Передняя стенка двойная. По всему периметру изнутри проложен брус 25х30 мм. Стыки плит смазывались герметиком “Момент”. Дополнительно всё стягивалось саморезами. Внутри установлена распорка из двух горизонтальных и двух вертикальных брусов, соединённых накрест между собой. Стенки сабвуфера оклеены изнутри виброизоляцией “Шумофф” толщиной 3 мм. Дополнительно все швы промазывались эпоксидной смолой.

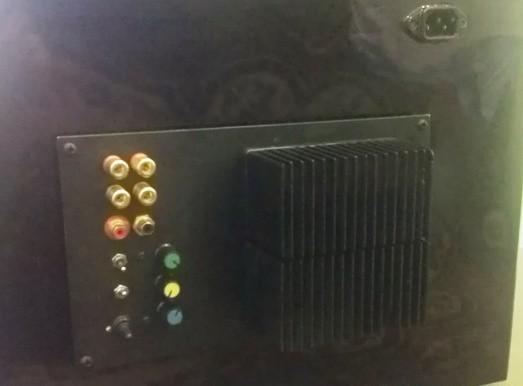

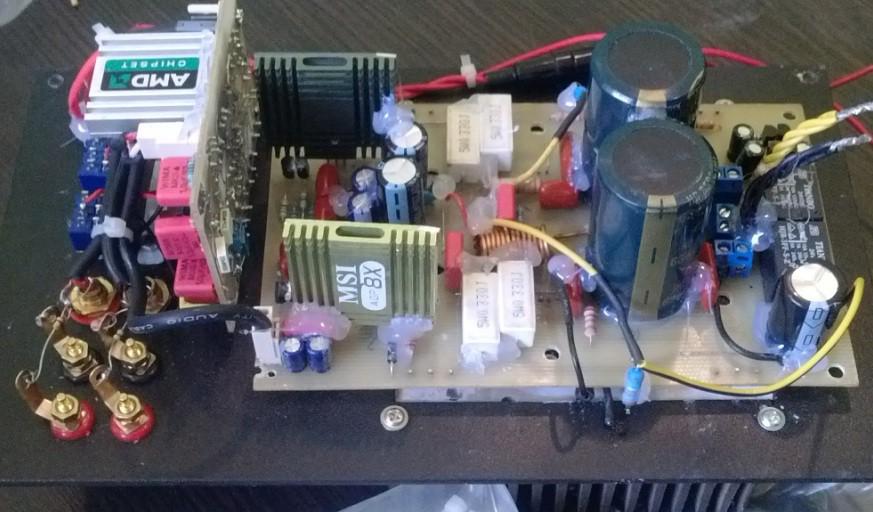

В задней стенке имеется глухой отсек для усилительной части. Внутри корпуса расположен тороидальный трансформатор мощностью 450 Вт, диодный мост и 2х10000 мкФ конденсаторы, а так же сетевой фильтр. Усилитель собран по схеме Ланзар. Питание 2х50 В. В выходном каскаде используется три пары транзисторов (одна была доставлена уже в процессе). Ток покоя на транзисторе 30 м. Для охлаждения используются два радиатора общей площадью 1700 см2. Печатная плата собственной разработки.
Усилитель-корректор содержит входы низкого и высокого уровней, сабсоник и корректор Линквица (отключаемые), ФНЧ с регулировкой среза 50-150 Гц, а так же фазовращатель с плавным дискретным переключением. В основу схемы корректора легла не какая-то определённая конструкция, а фрагменты схем из нескольких источников.

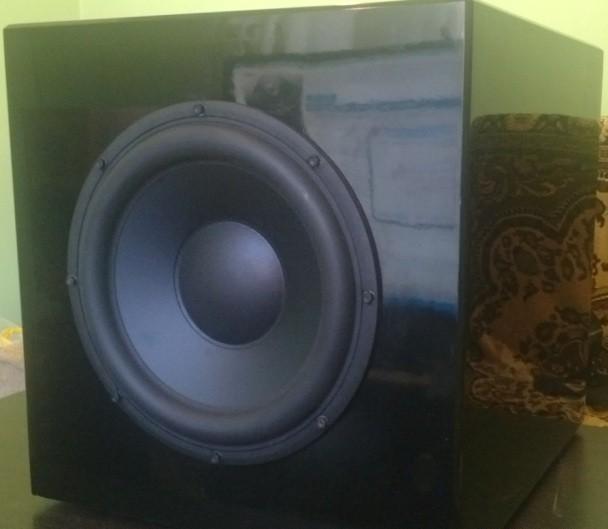

Сердце сабвуфера – динамическая головка ScanSpeak 30W4558, диаметром 12″ (30 см) и номинальным сопротивлением 4 Ом (мин. значение 2,8 Ом) с алюминиевым диффузором. Подробное описание ScanSpeak 30W4558.

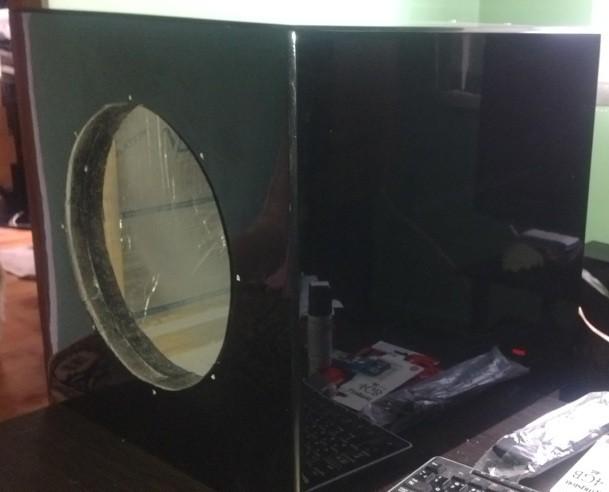

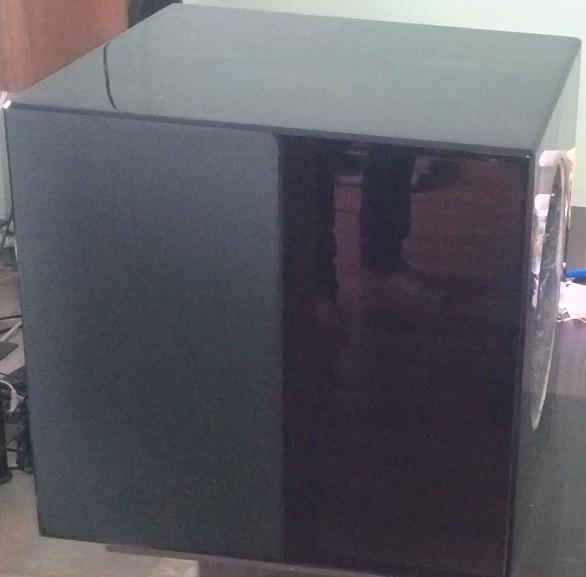

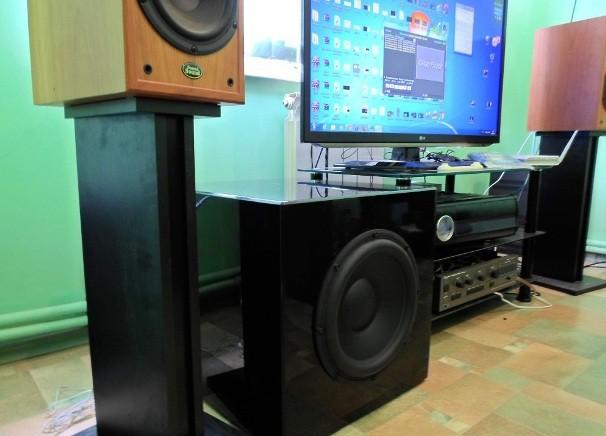

Корпус снаружи окрашивался знакомым автомаляром, в цвет черный металлик, автомобильной эмалью.
По цене: $300 обошелся громкоговоритель с доставкой в Украину, и примерно столько же всё остальное.
Автор проекта: Николай ака VNV73, 2013
